Mise au point

[A320]

Bonsoir,

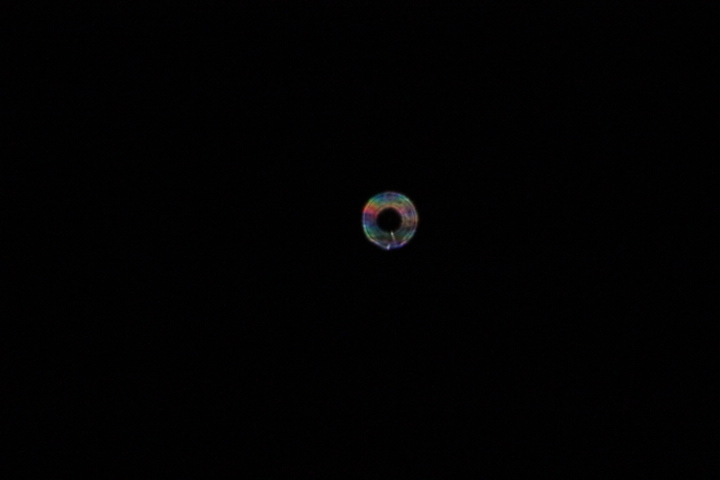

Voici un souci que je j'obtiens hors focale sur un C9.25 . Comme vous pouvez le remarquer il y a une espèce de larme sur le disque. De quoi s'agit-il?







En vous remerciant

[Bison]

??? Tu as la même chose en intra et extra focale? Ca pourrait ressembler a une veine d'air mais c'est bizarre et très marqué !

[A320]

bonsoir, voilà ce que j'obtiens de l'autre côté de la focale.

[armelk]

Bonsoir,



j'ai ami qui à eu a peut près la même chose sur un LX200.

C'était une contrainte sur le miroir primaire, solution, démontage complet et remettre le miroir en place.



Une après midi pour faire cela.

Question, ton C9.25 est il toujours sous garantie ?

Si oui, retour chez le revendeur et ensuite grande promenade jusque Vichy chez Medas = environ 3 semaines à 4 semaines sans ton télescope.



Armel

[A320]

Je prends note de votre commentaire, mais je ne vois pas bien où sur un SC le miroir primaire aurait une contrainte? Il rentre dans un tube et un axe sort direction pour le réglage: rien de plus

[salviati]

Est-il possible que cela vienne de la lame de schmidt qui serait sur-contrainte ?

[Bison]

Tien ça me rappelle aussi une autre cause ce que tu dis là Salviati, un truc très très con mais sait-on jamais ? j'avais eu quelque chose comme ça à cause d'une obstruction partielle sur un bord, due à un pare buée maison (merci Décathlon) mal positionné, et dont un coin entrait dans le champ.

[A320]

pour info la photo a été prise sans pare buée, les vis qui maitiennesnt la lame sont vissées normalement cad pas trop tendu.

[salviati]

Message supprimé, mal lu le tien.

[A320]

je viens d'essayer rapidement sur vega, aucun phenomene de ce genre au zenith avec une sortie pas dans les regles de l'art à temperature dehors modérée.



hier pareil sorti rapide mais plus froid dehors+humide mais avec une etoile plus basse. Donc je pense à la viene d'air ou alors il y a une contrainte lors de l'inclinaison

[A320]

je confirme la larme apparait pour une etoile pas loin de l'horizon. et au zenith rien!

[Bison]

Euh si ça varie en fonction de l'inclinaison je pencherais plutôt pour la seconde hypothèse, mais quant à expliquer l'origine du mal? une contrainte sur le miroir qui bloque suivant les angles? avant de faire jouer la garantie comme le suggérait ArmelK (si c'est possible) tu peux essayer la manip suivante : faire faire à ton miroir un ou deux aller-retour de butée à butée avec la molette de MAP (sans forcer sur la fin hein..)? cela permet de mieux repartir la graisse sur laquelle coulissent les éléments (miroir, pas de vis) et peut supprimer des contraintes mécaniques.



Parce que là sinon je sèche...



Bison

[armelk]

Je prends note de votre commentaire, mais je ne vois pas bien où sur un SC le miroir primaire aurait une contrainte? Il rentre dans un tube et un axe sort direction pour le réglage: rien de plus



Bonsoir,



le miroir est maintenu par un ensemble de 3 griffes à l'arrière.

Sur le Meade LX200 c'est comme cela.

D'après ce que tu dis dans un message plus, ton tube à la vertical rien et à l'horizontal cette marque apparait.

Cette déformation apparait toujours du même coté, mais quand ton tube est à l'opposé cette déformation est elle toujours aussi prononcé, moins ou plus prononcé ?



Perso, je pense à une contrainte mécanique sur le miroir.

Si sous garantie, expédition rapide chez ton revendeur avant que cela s’amplifie ....



Armel

[A320]

à l'horizontale direction ouest j'ai tourné la lame=aucun changement de position de la larme.

j'ai remis la lame à sa positon d'origine et tourné le miroir secondaire avec vis de collimation assez détendu (perdu collimation pas grave)=aucun changement de position de la larme.



le ciel est couvert+lune mais je vais essayer l'horizontal mais de l'autre côté cad est ou sud.



de souvenir il n'y a pas de vis qui soutient le miroir, il est collé au tube

[gglagreg]

Bonjour



J'espère qu'avant de tout faire tourner sur eux même ( lame , miroir secondaire ) tu as bien repéré les positions relatives de chaque élément , parce que il y a un "appairage" du miroir secondaire et de la lame .



Si tu remontes n'importe comment s'en est fini de la finesse sur ton instrument ... là le retour en boutique sera obligatoire



Gg

Modifié 4 septembre 2012 par gglagreg

[A320]

pour résumer plein ouest 30° grosse larme

direction sud-ouest 45° larme à peine visible et quasiment invisible si l'on ne sait pas qu'elle est là



peut il s'agir d'une flexion du tube?

[A320]

finalement une flexion du tube me parait assez peu probable.



le miroir sur le tube+baffle a peu être un très leger jeu ? pas assez de graisse, ou alors mal répartie?

[Bison]

Pour vérifier si c'est la répartition de la graisse qui est foireuse tu peux essayer la manip que je te propose post #12, mais comme le dit ArmelK ça ressemble plutôt a un miroir mal fixé et qui se met en contrainte sur un des points de fixation, auquel cas il faut effectiveent tout démonter.SI tu te lances là-dedns je te conseille de lire cela avant : http://www.webastro.net/forum/showthread.php?t=74829



Tiens-nous au courant en tout cas, c'est un problème intéressant et pas trivial

[armelk]

Bonjour,



tu as ton télescope depuis quand ?

Il est sous garantie ?

Tu l'as déjà utilisé et pas de soucis, il n'a pas eu de choc ?



Armel

[A320]

j'ai mis des marques au tipex par acquis de conscience. Honnetement je ne crois pas à l'appareillement, tout simplement parce que la lame n'est pas fabriqué sur la pièce miroir. Par contre qu'on cherche à optimiser la correction en le passant sur un banc optique en le faisant tourner je veut bien.



si en tournant la lame, la tache ne bouge pas il s'agit d'un probleme vers le primaire.



J'en profite pour poster ma toute premiere image sans prétention de la lune au 1100D (véritable ordinateur), sans aucun traitement (super débutant)

[armelk]

si en tournant la lame, la tache ne bouge pas il s'agit d'un problème vers le primaire.



Un lame avant ne fait pas cela, de plus, tu verrais une marque sur la lame.

Je suis convaincu que ton soucis est bien une contrainte sur le miroir.

Tu as la même chose avec un oculaire aussi ?



Je réitère ma demande, ton C9.25 est il sous garantie ?



Armel

[A320]

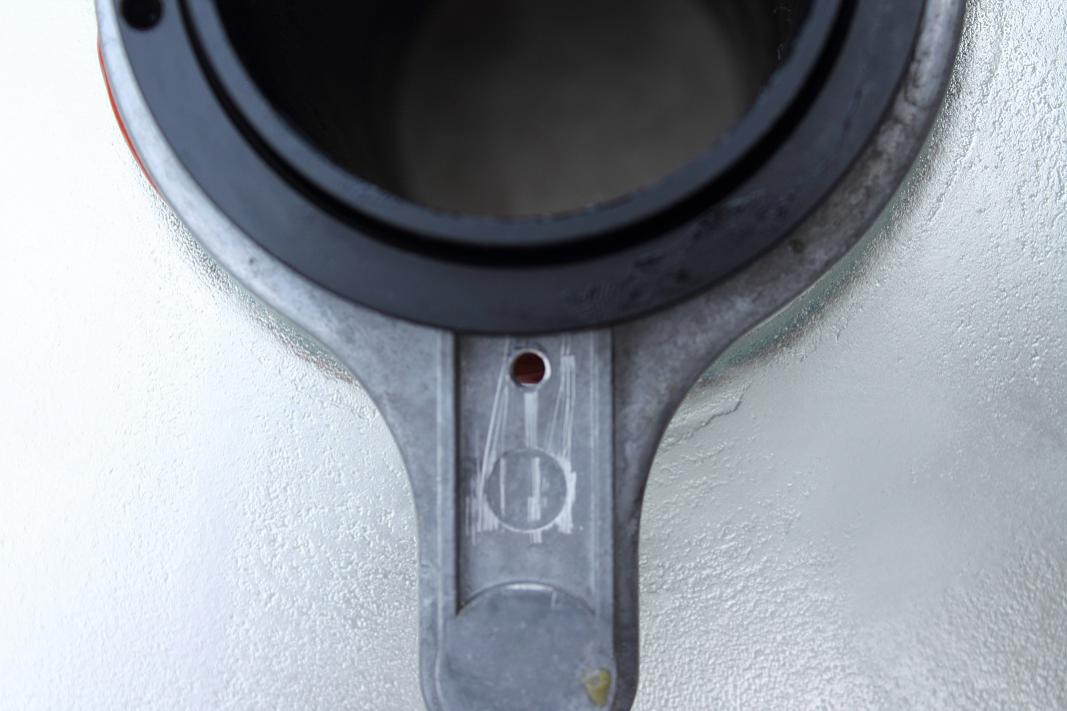

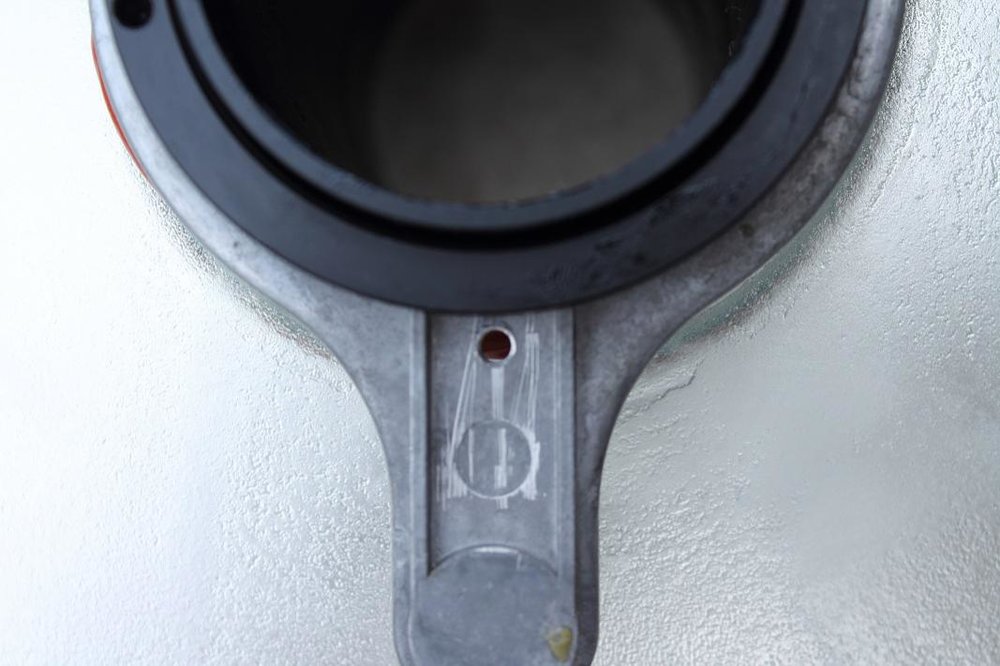

Le C9 n'est pas sous garanti, je l'ai démonté cet am. J'ai vérifié le jeu sur l'axe et bien beurré, j'ai tout refermé et barrilet avec le minimum de tension



Il n'y a pas de patte de maintient sur le telescope comme déjà indiqué. Les pas de vis (ou l'on voit la colle derrière) sont surement des vis de maintien /réglage lors du montage miroir/tube.



Le tube a été peint avec de l'encre de chine: tube d'origine plus que limite en terme de traitement



Dès qu'il fait beau en effet j'essaye avec deux oculaires différents, et pour la même étoile ferai tourner de 90° la monture. et sur deux étoiles proche mais de couleur différentes (acturus orange =grosse larme)

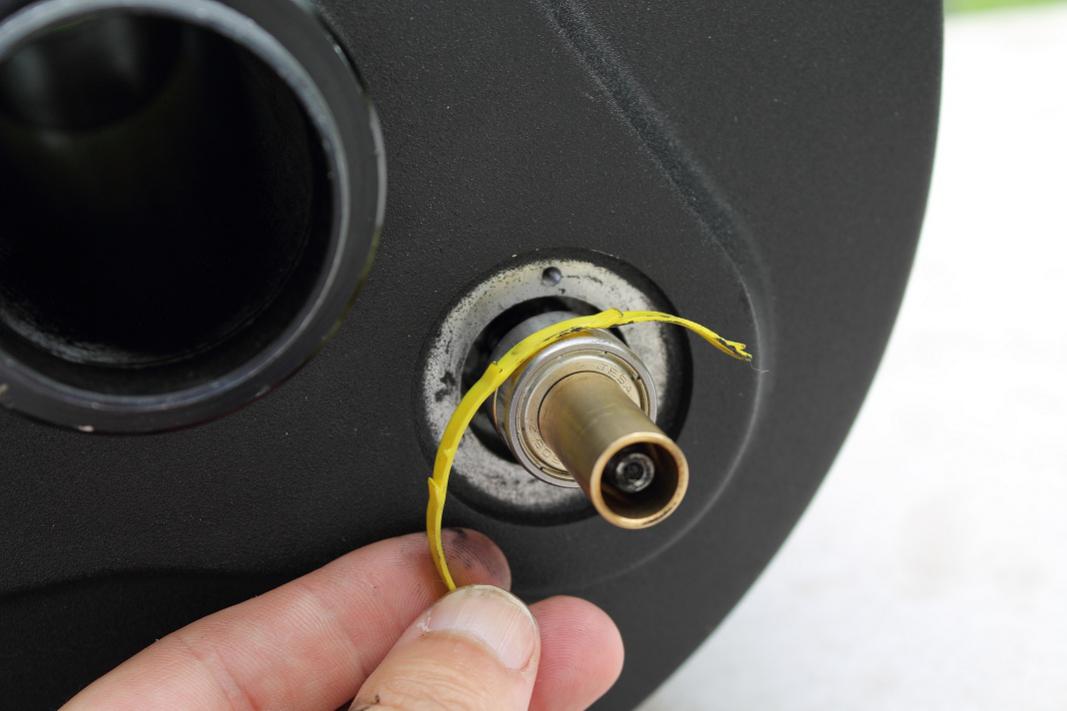

Pour ceux qui n'ont pas un usineur sous la main (celestron et son roulement bidon=merci) voici ce que j'ai utilisé pour combler le vide sans utiliser du papier=un cercle de bouteille acetone. Toujours nu peu de jeu mais c'est quand mieux que ce machin qui se ballade sur toute l'ouverture du roulement.



comme dit dans un poste ceci n'est pas trival. J'ai entendu une personne me parler d'un problème de tache lors de la collimation sur un c9.25.



La larme peut laisser penser qu'elle suit le rayon du miroir, mais elle peut très bien être un défaut qui par du bord intérieur et qui s'avance: illusion d'optique



cogitare....

[A320]

suite...

[A320]

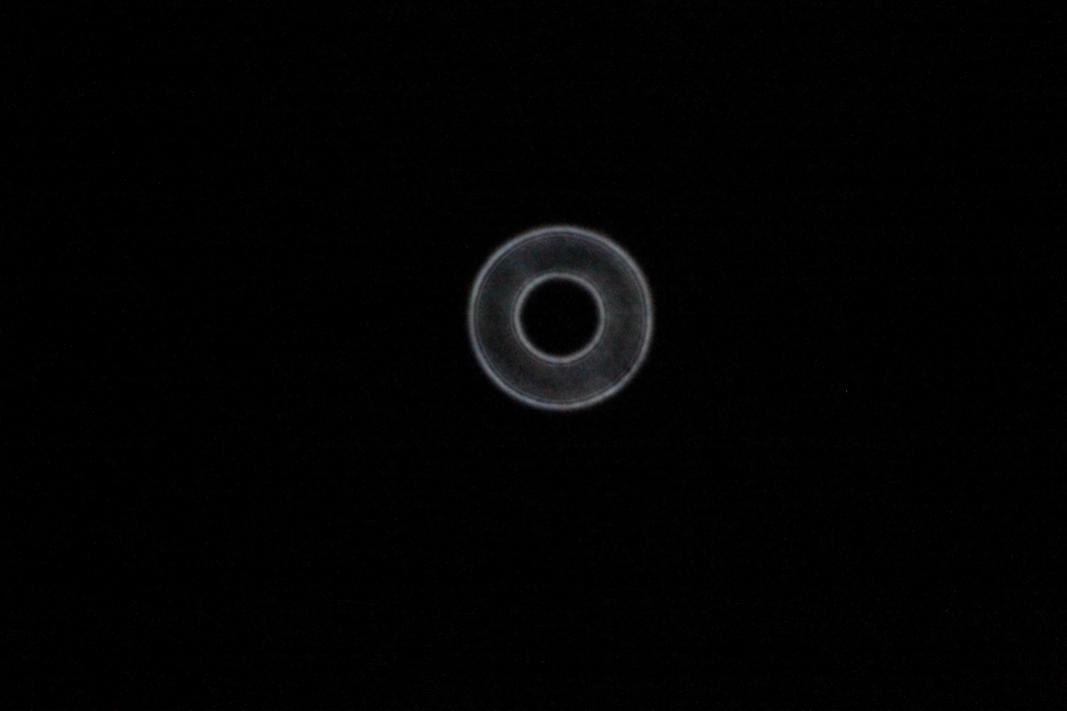

sur la pièce jointe j'ai refait la collim sur altair (plus haut dans le ciel) avec 1100D+crayford hier soir, ciel voilé. La tache n'apparait pas

[armelk]

sur la pièce jointe j'ai refait la collim sur altair (plus haut dans le ciel) avec 1100D+crayford hier soir, ciel voilé. La tache n'apparait pas



C'était une contrainte mécanique, problème réglé ?

Reste plus qu'à faire une belle photo sur un bel objet et nous la montrer



Armel

[A320]

bonjour,



pas sûr, j'attends un beau ciel pour tester vision à l'horizontal puis verticale. suite au remontage aucun test n'a pu être fait. La collim date du jour où j'ai fait tourner la lame etc... donc on voit bien qu'avec l'angle >45° il n'y a aps de marque alors qu'avec la photo du début du post elle apparait.



je vous tiens au courant donc...

[A320]

bonsoir,



le probleme est réglé, la contrainte est au niveau de la mise au point. Dit autrement devant le roulement il y a un joint, c'est son abscense qui crée une tension. De plus sans trop visser le support+bien beurre baffle et tout fonctionne. l'essai a été fait a differente hauteur sur 2 oculaires. plus rien a signaler

[armelk]

Bonjour,



Problème réglé

Bon ciel



Armel
