tech Flat bizarre, comme c'est étrange !

[pam-pg]

Bonjour,



J'avais un GSO 200/800. Celui-ci m'a posé des problèmes de coma, j'ai donc utilisé un paracorr. Mais comme le paracorr reculait le plan de focus d'environ 40 mm, je n'avais plus qu'un misérable CPL et une très forte chute de l'illumination en off-axis.



Du coup, j'ai hésité à racheter l'UNC, mais tout compte fait j'ai acheté le tube carbone, ce qui m'a permis de custumiser la position du plan de focus et donc le CPL.



Hier après montage du tube carbone, j'ai testé le résultat en grandeur réelle ( en fait avant-hier le secondaire était mal placé et collimaté et du coup j'avais d'horrible patates à la place des étoiles). Donc hier je fait vraiment une petite sortie pour vérifier, et je me rend compte du fait que l'illumination est bizzare.



J'utilisais : GSO carbone + focuser GSO normal + Paracorr complètement rentré dans le focuser + le PO sorti de 25 mm, et le 350D baader.

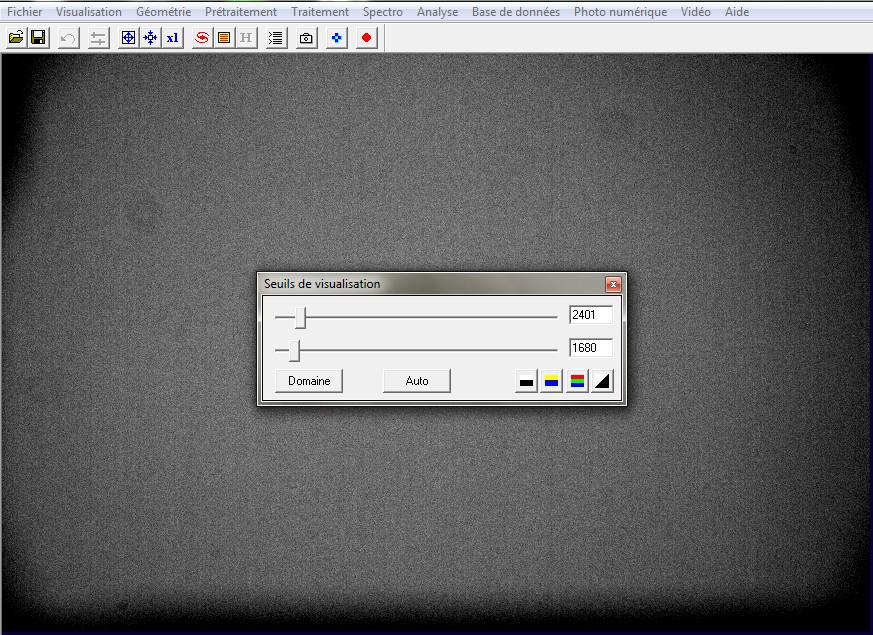

Dans ces conditions le CPL devrait être correct (env. +/-10 mm off axis à 100% d'illumination). Mais le truc bizzare c'est en bas de l'image (ici c'est le flat mais c'est pareil sur les brutes.



Quand je tourne l'APN + paracorr de 90°, c'est idem. Donc ça vient de l'ensemble APN + paracorr. pourtant le paracorr et le capteur sont centrés..??



Qu'en pensez-vous ?



[ursus]

ne serait ce pas du vignetage due à l'APN?

il me semble avoir vu cela dans le legault

[Ptitlepan]

Je pense comme ursus, la zone d'ombre en bas correspond au repliement du miroir de l'APN.

[pam-pg]

J'ai bien regardé si le miroir remontait complètement avec l'option "nettoyage capteur". De ce coté là RAS.

[Ptitlepan]

J'ai bien regardé si le miroir remontait complètement avec l'option "nettoyage capteur". De ce coté là RAS.



Oui mais tu as l'épaisseur du miroir qui rentre en compte, c'est ce qui fait cet angle mort.

Modifié 6 septembre 2012 par Ptitlepan

[pam-pg]

J'ai bien regardé si le miroir remontait complètement avec l'option "nettoyage capteur". De ce coté là RAS.



Euh avec mes excuses...

En fait, le miroir remonte normalement, mais son épaisseur fait que l'ouverture de l'APN n'est plus symétrique, ça doit être ça qui fait vignetter.

[pam-pg]

Oui mais tu as l'épaisseur du miroir qui rentre en compte, c'est ce qui fait cet angle mort.



Exactement merci, j'avais pas vu ta réponse.

A+.
