Il faut éviter de connecter le shunt de cette façon, sinon la mesure de l’ampèremètre sera fausse.

Il faut le brancher directement au bornes de l'ampéremètre ?



Pour avoir d'autres tensions de dispo on a le choix : Utiliser des convertisseurs (voir mon message plus haut) soit utiliser des régulateurs. Tout dépend de l'intensité que tu veux tirer en fait.



Quel type de régulateur ?

Il s'agit d'alimenter par exemple mon Nikon (9V)

[achille11]

effectivement, ici il n'y aura pas que le shunt en parallèle de l'amperemetre.



super ce topic, ca finira en un projet bien abouti!

[sonata31]

Schéma corrigé :



[JP60]

Schéma corrigé :







euh!! quelles corrections??????

[sonata31]

J'ai mis le shunt directement sur l'ampéremètre, j'ai mis à jour le même fichier, donc ça ne se voit plus

Pour les prochains je changerai de fichier

[achille11]

il a été corrigé déja avant ..

[achille11]

J'ai mis le shunt directement sur l'ampéremètre, j'ai mis à jour le même fichier, donc ça ne se voit plus

Pour les prochains je changerai de fichier



le schéma est tres bien comme ca je pense.



mettre peut etre la section des conducteurs?

[sonata31]

il a été corrigé déja avant ..



Non, c'est parce que j'ai utilisé le même fichier que cela donne l'impression que le premier était déjà corrigé

[sonata31]

le schéma est tres bien comme ca je pense.



mettre peut etre la section des conducteurs?



Pour le moment cela reste pour moi un schéma théorique, je voudrais y ajouter la possibilié d'avoir du 5V, 6V et 9V

[achille11]

oui, pour la modif du fichier les autres ont pris la correction avant, je m'exprime mal



pour les tensions différentes, tu peux reguler (regulateurs de tension, soit des diodes zener (mais petites puissances..) ,

[sonata31]

oui, pour la modif du fichier les autres ont pris la correction avant, je m'exprime mal



pour les tensions différentes, tu peux reguler (regulateurs de tension, soit des diodes zener (mais petites puissances..) ,



Et concrétement ?

Je suis pas un maître en électronique

[achille11]

tu as des composants qui sont simples a mettre en oeuvre et qui limitent une tension en sortie en fonction d'une tension en entrée (tu as du 5V , 9V, 12V....) il faut regarder les puissances que ca admet.



je regarde ca et j'en dis davantage.

[Hans Gruber]

Quel type de régulateur ?

Il s'agit d'alimenter par exemple mon Nikon (9V)



Il existe des régulateurs intégrés, en voici un exemple : http://www.conrad.fr/ce/fr/product/156048/Rgulateur-de-Tension-L7805Cv-Stm-ST-Microelectronics-L7805CV/0204458



Ce régulateur permet d'avoir 5V avec une intensité maxi de 1.5A ; il ne coute pas cher, il est fiable et de petite taille.

Il y a par contre un inconvénient à cette solution : Imagine que ton appareil utilise 5V et 1A, alors la batterie va devoir débiter 1A sous 12V, sous 12W, pour une consommation "utile" de 5W, soit 7W ou 60% perdus sous forme de chaleur.



L'autre solution est d'utiliser un convertisseur buck, qui cette fois va transformer le 12V en 5V avec un très bon rendement (environ 5% de perdu lors de la transformation)



Donc pour résumer si il faut une tension dispo pour des petites intensités on peut prendre un régulateur intégré, si il faut pouvoir tirer au moins 1A il est préférable d'utiliser un convertisseur.



A titre d'info dans le powertank celestron ce sont des régulateurs ordinaires.

[achille11]

http://www.selectronic.fr/regulateur-de-tension-positive-6v-7806.html



bah, je me suis fait doubler.....



effectivement, 1A a 1,5 A, au dela l'effet joule te fait perdre tout l'interêt.



l'avantage c'est que ca coute rien. il faut cependant les monter sur des radiateurs sous peine de les voir fumer.

Modifié 14 octobre 2012 par achille11

[Altair01]

Je conseillerais plutôt ce genre de prises (ici, sur ma monture CGE modifiée, en remplacement des RJ45 qui ne sont pas fiables) :





Elles ont un détrompeur, elles ont une virole qui se visse, interdisant tout débranchement intempestif, leurs contacts supportent plusieurs ampères, et il existe des versions de 2 à 8 broches (plus la masse).



Ça coûte moins de 5 euros pour un ensemble mâle + femelle, certains revendeurs en ont chez nous, et on les trouve sur eBay en Chine pour encore moins cher, sous le nom de "aircraft-style connectors", "CB connectors", etc.



C'est comment le nom de ces prises, en France ? Et on trouve çà où ? Conrad ?

Avec le nom que tu donnes j'ai pas trouvé...

Merci

A+

Modifié 14 octobre 2012 par Altair01

[JP60]

Bah les amis, vous allez nous faire une usine à gaz:be: mais est-ce bien nécessaire tout cela? ne vaut-il pas mieux rester dans la simplicité avec le stricte nécessaire?

[sonata31]

Bah les amis, vous allez nous faire une usine à gaz:be: mais est-ce bien nécessaire tout cela? ne vaut-il pas mieux rester dans la simplicité avec le stricte nécessaire?



Il suffit que chacun y puise ce dont il a besoin

[achille11]

C'est comment le nom de ces prises, en France ? Et on trouve çà où ? Conrad ?

Avec le nom que tu donnes j'ai pas trouvé...

Merci

A+



c'est des prises radio , utilisées sur les micros de CB ou encore sur les cables des detecteurs de metaux.

[Hans Gruber]

Le vrai nom est "prises BNC".

[Moot]

C'est comment le nom de ces prises, en France ? Et on trouve çà où ? Conrad ?

Je n'en ai pas vu chez Conrad. Il y en a, en revanche, chez St-Quentin Radio (près de la gare du Nord à Paris), sous le nom de "micro CB".

[Moot]

Le vrai nom est "prises BNC".

Non, les BNC sont des fiches coaxiales à baïonnette. Celles-ci sont à picots et la virole se visse.

[JP60]

Non, les BNC sont des fiches coaxiales à baïonnette. Celles-ci sont à picots et la virole se visse.



Je n'aime pas trop les prises à "picots" elles sont fragiles et inadaptées aux démontages fréquents, surtout avec des éclairages faibles elles sont vite forcées et les picots déformés comme sur les prises informatiques.

[Moot]

Ce sont de gros picots, 2 mm environ. J'aurais pu dire "broches" !

[achille11]

Je n'en ai pas vu chez Conrad. Il y en a, en revanche, chez St-Quentin Radio (près de la gare du Nord à Paris), sous le nom de "micro CB".



voila, c'est bien ca ; comme je le disais plus haut, des prises radio.

[Hans Gruber]

Non, les BNC sont des fiches coaxiales à baïonnette. Celles-ci sont à picots et la virole se visse.



Celles qui se vissent sont des TNC, mais le principe est sensiblement le même.

[Moot]

Un autre vendeur (simple exemple). C'est là que j'ai acheté les prises pour ma CGE. Les modèles à 2 broches suffisent pour l'alimentation.

Modifié 14 octobre 2012 par Moot

[Newbie Mais]

Allez simplement dans un magasin de sono et achetez des prises qui sont faites pour supporter le pire: des XLR.

Elles sont plus grosses que les BNC/TNC/F oui, mais elles sont faites pour être branchées et débranchées aussi souvent que l'on veut.



Interdit de se prendre les pieds dans les câbles, ce ne seront pas elles qui lâcheront les premières



Pierre

[philming]

Hello !

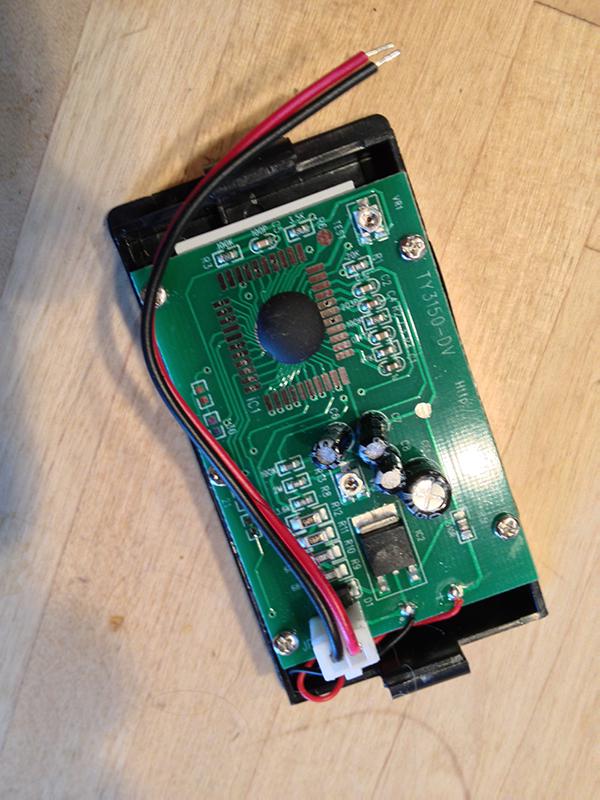

J'ai recu ce matin mon voltmètre. Petite interrogation quand même : le diamètre des fils de connection.





C'est pas un peu fin ca ? A brancher sur du 4mm ?



Edit. Et au fait, c'est l'ampèremètre qui se branche au shunt, pas l'inverse je crois.

Modifié 15 octobre 2012 par philming

[JP60]

Hello !

J'ai recu ce matin mon voltmètre. Petite interrogation quand même : le diamètre des fils de connection.





C'est pas un peu fin ca ? A brancher sur du 4mm ?





Je pose le problème à l'envers, 4mm ce n'est pas un peu gros pour l'utilisation?

[Newbie Mais]

Aucun souci Phil, la consommation du voltmètre est extrêmement faible (résistance interne >MOhm).



Pierre
