Refroidissement EOS1000D

[Christophe.noel]

Salut à tous,



Bon ça y est mon 1000D est démonté...Vraiment pas compliqué à démonter, je pense que le remontage sera moins facile



Comme déjà dit sur mes derniers poste de photos, le déclencheur de cet appareil ne fonctionne pas, donc uniquement pour astro



Je compte faire un défiltrage partiel, sans doute demain...



Mais le but de ce poste c'est le refroidissement!



Une simple boite genre la géoptik, je trouve que la T° descend trop lentement...1h30 avant stabilisation.

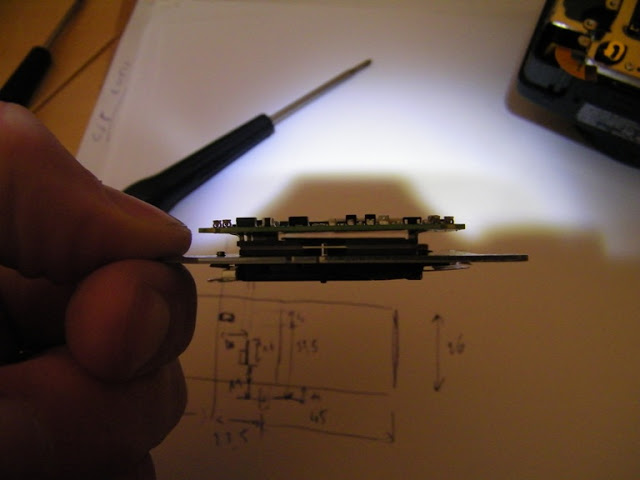

Je vais donc faire un doigt de gant en alu épaisseur 1mm et l'inséré comme certains l'on déjà fait entre le capteur et son CI (distance 1.2mm).

Celui sortira sur le coté de l'appareil...Y a quelques obstacles à éviter dommage Mais ça serait trop simple sinon!

Apparement la courbe se stabilise en +-15min

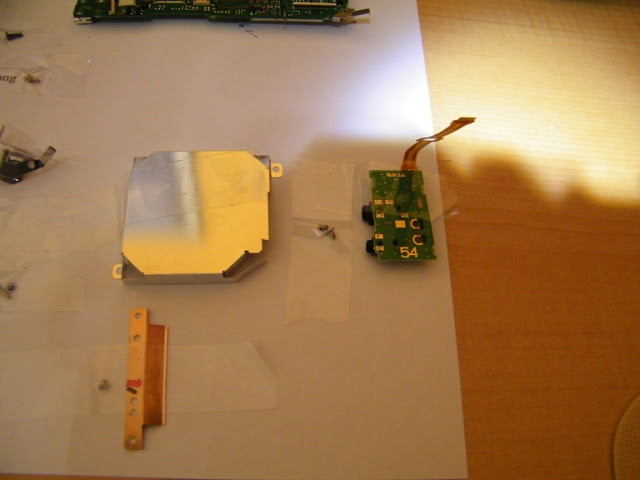

Mais pour ça l'un des supports de cuivre du capteur va devoir être viré...

Je sais que certain ont déjà fait cette modif, mais par contre je ne vois jamais comment le capteur est encore tenu après celle-ci...



De l'autre coté cette patte pourra rester...



Peut probable que je le renvoi chez canon : D

Donc je me demande si je ne le collerais pas sur son support inox tous simplement...2...3 points de colle bien placé devrait le faire non?



En pensez quoi?



Cet ensemble sera mis je pense dans une boite isolée et un maximun étanche avec du déssicant...



Bon en fait, ma modif ressemble à celle d'Astroghost-Francois

Merci à lui pour ces photos sur son site!

Si il passe par ici, quelques renseignements supplémentaires sur son doigt de gant me serait très utile

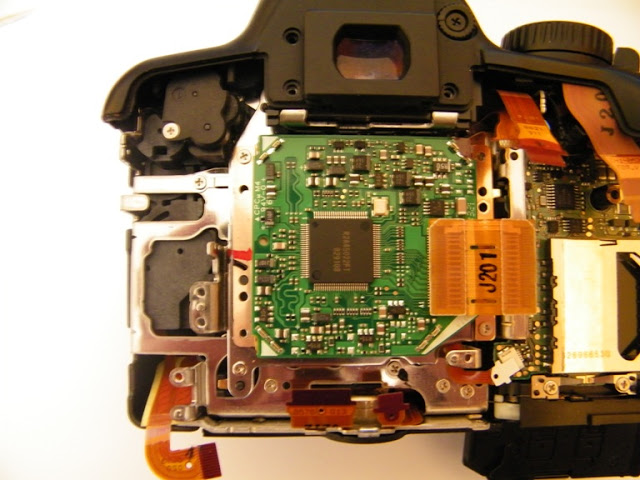

Je vous mets quelques photos prises à l'instant...











Je pense dessouder la prise jack 2.5 pour la télécommande car elle gêne de trop pour le doigt de gant...Déjà comme ça à l'endroit du support celle-ci, je devrais faire une découpe, il me restera +-15mm de largeur



[Christophe.noel]

Bon voilà fini avec la défiltration partiel....J'ai tous remonté pour tester si tous va bien, mais mon alim est dehors est il pleut du coup je peux pas ouvrir mon coffre! Fait chi....

Oui en fait, j'ai pensé à autre chose pour le doigt de gant!

Si il marche encore Je vais essayé de débrancher les 3 connecteurs du LCD et voir si tous fonctionne sans lui! Si c'est le cas, je démonte le LCD et j'aurais une super place pour passer un doigt de gant bien large et directement vers l'arrière

Donc mieux pour l'équilibrage...

Et en plus boite assurément plus petite

Je vous tiens au courant

Bon je pense pas que cela devrait apporter un problème, vu que ce n'est qu'un afficheur (qui me sert à rien)



Enfin j'espère



Un peu comme ici, mais en moins bien! Je n'ai pas de machine, fraiseuse,...

http://www.centralds.net/cam/?product=cds-600dx-cooled-eos-600d-2

Modifié 6 octobre 2012 par Christophe.noel

[bradisback]

Pas de réponses à tes questions, mais je suis quand même ton post!!



Bravo pour le défiltrage... Enfin on va attendre la fin de la drache pour crier victoire...



Stef

[Fred_76]

Inscrit toi sur le forum de Gary Honis :



http://tech.groups.yahoo.com/group/DSLRmodifications/



Il y a plein d'extreem-moders qui ont complètement encapsulé leur APN pour les refroidir !!!



A+



Fred

[Gandalf]

Je pense que tu trouveras ton bonheur ici.





JL

[Christophe.noel]

Merci Fred, mais moi est l'anglais

Merci pour le lien Gandalf! ça c'est du démontage... Faut pas avoir peur



Bon entre deux, j'ai pu faire un test!

Le défiltrage marche et l'appareil aussi



Du coup j'ai tenté en débranchant le LCD et c'est ok aussi!!! Chouette

[Christophe.noel]

Pas de réponses à tes questions, mais je suis quand même ton post!!



Bravo pour le défiltrage... Enfin on va attendre la fin de la drache pour crier victoire...



Stef



Oups ça fait 2x que j'oublie de te répondre! Je te jure que je ne fais pas exprès.

Merci pour le soutien

[bradisback]

Oups ça fait 2x que j'oublie de te répondre! Je te jure que je ne fais pas exprès.

Merci pour le soutien



:D grand fou va!!!

[Franck34]

Le soucis du refroidissement c'est qu'il faut un système qui régule la même température tout au long de la nuit et pas simplement une réduction...

[Christophe.noel]

Il y a déjà un gain non négligeable sans controle de la T°, suffit de voir quand image en Hiver et en été...Y a pas photos

Maintenant le gain avec une T° controlée est surtout au niveau de la possibilité de faire une bibliothèque de darks

J'ai vu l'autre jour un kit thermostat avec une précision de 0.2° à +-65E mais plus vendu, dommage.

Mais pour l'instant je planche sur la mise en boite, pas simple avec le Flash, la distance du correcteur, la possibilité de changer le filtre.

Ou alors faut faire comme dans le lien de Gandalf, tous démonter!

Mais je ne suis pas sur de pouvoir gérer un tel démontage

La partie avec le démontage complet des "cables" reliant tous les boutons me fait un peu peur!



Par contre pour gérer l'humidité, je me demande s'il ne serait pas intéressant, étant donné que je ferais un doigt de gant direct sur le capteur => bien isolé évidemment ....

De laisser la partie chaude du peltier réchauffé un peu l'intérieur de la boite



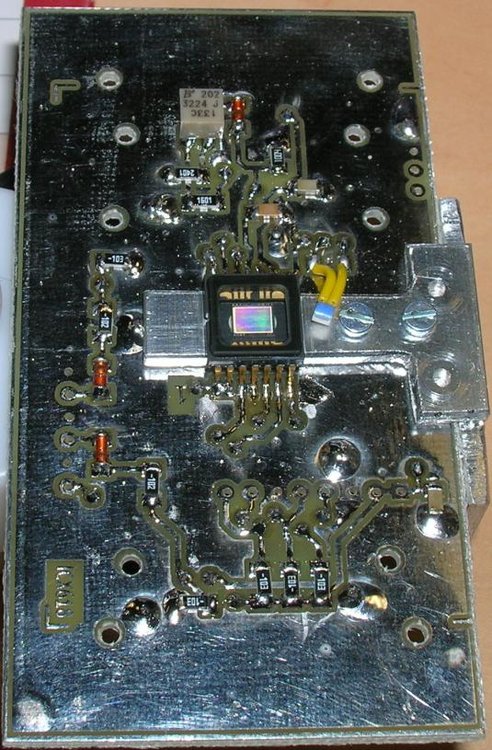

J'ai fait ce principe sur ma sc4, et pas de souci... Une première chambre (froide) étanche et une seconde chambre (chaude) dans lequel se trouve le refroidisseur, avec des ouvertures sur le coté pour évacuer la chaleur.

Je descend tellement bas en T° sur cette sc4 que je suis obligé de ralentir le ventilo, si non le capteur s'arrête en 20min!

=> Peltier 24w pour un capteur 1/2"

Modifié 8 octobre 2012 par Christophe.noel

[Christophe.noel]

Bon pour le thermostat, je pense avoir trouver mon bonheur



http://www.conrad.fr/ce/fr/product/190768/Thermostat-de-55-125-C-alimentation-10-15-VDC-H-Tronic-TSB-125/SHOP_AREA_17362&promotionareaSearchDetail=005



Voir le manuel en pdf, il est pas mal...Et le petit plus... connection série prévue pour envoyer des infos vers le PC...pourquoi pas

Précision 0.5°c, c'est suffisant.



Je viens de commander un peltier sur ebay, 30x30mm ... 36W => 13E FDP compris.



Le refroidisseur, j'avais un vieux PC.... Donc récup

60x60mm + ventilo 12V poids 185gr... impec!

[Christophe.noel]

Salut,



Une petite avancée dans le projet...niveau boitier j'ai tenté un truc

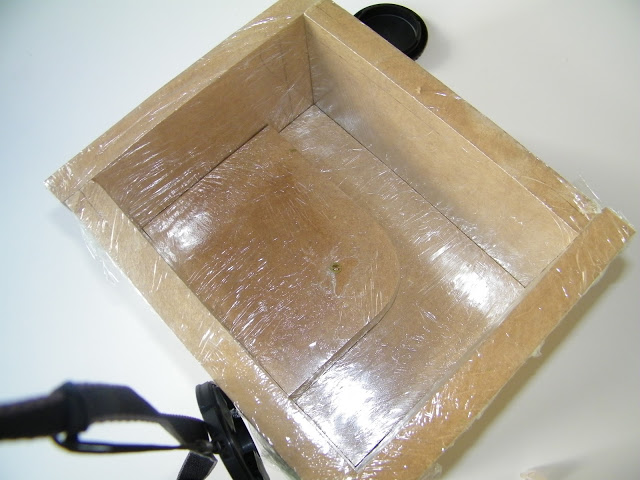

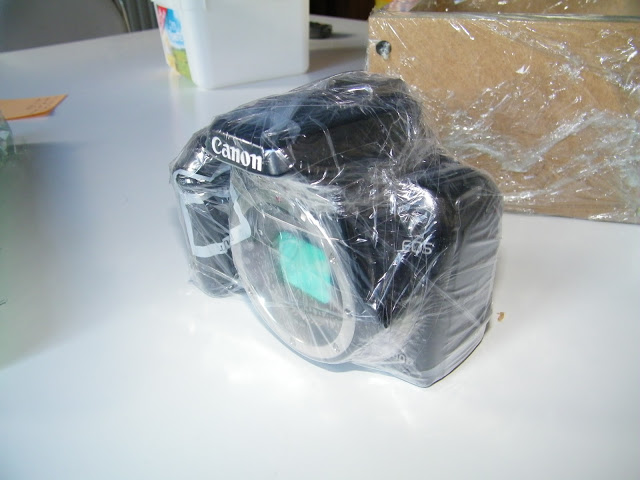

Un boitier en mousse PU...poids 50gr

Le but est d'isoler et d'avoir quelque chose d'étanche...Bon c'est un test et au niveau étanchéité, je suis pas encore sur du truc.

Je compte recouvrir de fibre de verre + polyester + peinture

On verra où sa mène



La partie arrière du boitier reste à faire







[OrionRider]

Mince, je l'avais raté celui-là! Hop, abonné!



Je viens de commander un peltier sur ebay, 30x30mm ... 36W => 13E FDP compris.



Pour le peltier sur eBay, 2,7€ fdp compris: http://www.befr.ebay.be/itm/TEC1-12706-Heatsink-Thermoelectric-Cooler-Peltier-Cooling-Plate-Module-12V-60W-/280950383183?pt=Home_Automation_Modules&hash=item4169f2a24f



Modifié 18 octobre 2012 par OrionRider

[xanax]

Salut,



Une petite avancée dans le projet...niveau boitier j'ai tenté un truc

Un boitier en mousse PU...



tu veux dire une mousse qui sent pas bon ?

[Christophe.noel]

Bien vu Laurent! Par contre 6A, c'est un peu trop pour moi

Pour Xanax mdr... Si tôt le matin, je me suis demandé qu'est-ce que tu voulais dire

[Captain Flam]

très intéressant a suivre

[cejy07]

Je vais suivre, car bientôt mon tour sur le 1000D merci;)

[francois-du-57]

hello un peu alembiqué ,mais un refroidissement a l'azote liquide via un conduit qui ferais le tour de ton apn....

j'ai un ami RA qui utilise l'azote pour refroidire son ampli a lampe de 6000 watts.

[Fred_76]

..

j'ai un ami RA qui utilise l'azote pour refroidire son ampli a lampe de 6000 watts.

... un égyptien ?

[Hans Gruber]

C'est amusant, j'avais eu la même idée à propos du boitier moulé en mousse de PU.

En complément des 2 demi coques il faudra mettre quelque chose pour rendre l'appareil étanche à l'air, afin d'éviter la condensation.

[francois-du-57]

... un égyptien ?



hello RA pour radioamateur

[Christophe.noel]

Merci pour les derniers commentaires

Refroidissement à l'azote liquide Faut pas rire j'habite en belgique, pas en Afrique :)



Le projet est un peu en standby...j'attends le régulateur de T° pour continuer

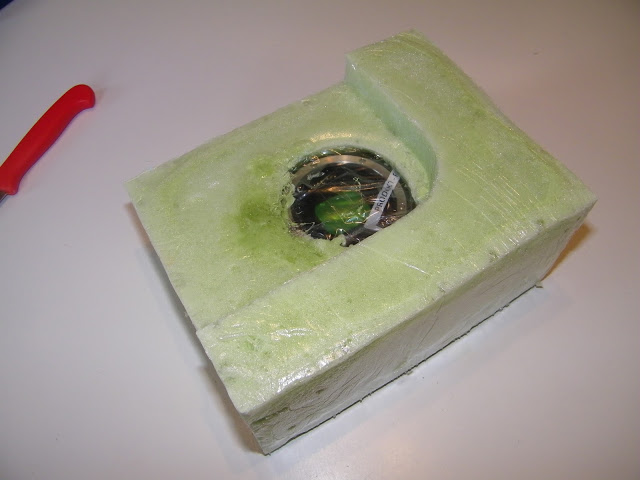

L'arrière est fait, j'ai utilisé un morceau d'une plaque de styrodur de 3cm d'épaisseur...Creusé à la défonceuse, ça va tous seul

J'ai acheté de la résine et du mastic polyester pour recouvrir et faire plus esthétique.



Hans Gruber: t'inquiète, ma femme m'appelle monsieur silicone

[francois-du-57]

hello fait bien chaud en belgium apres quelque gueuse ou chimay .......LOL

[Astroghost-Francois]

Salut ,



je suis de loin votre conversation sur le refroidissement des APN....



Pour mémoire quelques images de mon système de refroidissement la coolingstarbox ;-) :



http://francois.bernier.fr.free.fr/collingstarbox.htm



Pour la régulation de la température du CMOS j'ai utilisé ce système ,avec un pelletier de 45W qui me permet de descendre à ~ -20° en dessous de la température ambiante.Prix environ 40 euros + le pelletier et le radiateur sur ebay



http://www.thermoelectricsupplier.com/sdc-circuits.php



1 ou 2 setpoints pour le réglage de la température suivant le modèle.





Les phases les plus importantes à réalisées sont :

- un boitier étanche à l'environnement extérieure

- une bonne protection contre l'humidité à l'intérieur de l’appareil au niveau du capteur ccd et de la patte en cuivre pour éviter les phénomènes de condensation sur l’électronique.



Concernant la sonde de température des apn à part pour le 40d et le 50d ou celle ci n'est pas intégrer dans un composant et peut être déplacer et fixer directement sur le CMOS ( la thermistance se trouve sur l'obturateur).

Pour tous les autres boitiers , elle se trouve sur le circuit d'alimentation ou la carte principale , intégrée dans un circuit .

Donc les températures relevées dans les données Exif ne sont pas exploitables , puisqu'elles ne reflètent pas du tout la température propre du capteur.



François

[Christophe.noel]

Merci François, comme tu peux le voir au début du poste, ton expérience m'a servi

Pour le doigt de gant à l'intérieur, à part isoler au mieux le doigt de gant et les alentours du capteur...Tu as fait autre chose?

Je vais essayer aussi de glisser un petit sachet de déssicant dans le boitier du 1000D et un plus grand dans le boitier PU.

[Astroghost-Francois]

Il faut surtout que tu protège bien la carte électronique et également étanchéifier au maximum l’appareil photo de l'air ambiant extérieur.

J'ai également mis du dessicant dans le boitier ce qui permet de limiter au maximum les risque d'humidité.



François

[Fred_76]

Francois, peux tu montrer sur une photo (a piquer sur le site de G. Honis) où se situe à peu près la sonde de température sur les 1000D ? Je n'ose pas imaginer que ce soit un secret industriel...

[Astroghost-Francois]

Malheureusement , aucun schéma ne documente la position de la sonde , j'ai bien passé plusieurs heures sur tous les composants de plusieurs boitiers , il semble que pour tous les derniers reflex moyen de gamme ,la sonde soit directement intégrée dans un IC du circuit d'alimentation.



François

[Astroghost-Francois]

Christophe , à la place de l'azote liquide ,du C02 fonctionnerait , si tu arrives à faire un système de circulation en circuit fermé.



J'avais utilisé un tel système pour le refroidissement des premières quickam/toucam modifiée il y a quelques temps .....1999...nostalgie



quelques traces ici sur Astrocam:



http://fr.groups.yahoo.com/group/astrocam/message/725



François

[Fred_76]

François, par carte d'alim, tu veux parler de la carte qu'on voit à droite sur cette photo :





celle dans laquelle est insérée la carte mémoire ?



(photos du site de Gary Honis)

Modifié 5 novembre 2012 par Fred_76
