Déplacer son télescope

sonata31

Par sonata31
dans Les bricoleurs

 Partager

Messages recommandés

CATLUC

CATLUC

Posté
Posté (modifié)
Personne ne déplace son instrument ?

Vous avez tous un abri ?



Bonjour

Moi j'ai un abri pour le 625 mm mais je déplace mon XT12 sur un petit chariot que j'avais acheté en supermarché et je le déplace autour de la maison sur du béton.

Si tu es bricoleur je ne vois aucun problème pour que tu puisses fabriquer ce qu'il te faut.

Tout dépend du sol sur lequel tu vas rouler et pense aussi au passage des portes si nécessaire.

En fin de compte les montages que tu montres ne sont pas mal du tout il suffit de les copier.

Celui là est pas mal :


Bonne journée.

Luc ;)

Modifié par CATLUC
Bison

Bison

Posté
Posté (modifié)

Bonjour Sonata !



Pour répondre à ta question, moi je le déplace toujours (Paris oblige :() ...mais démonté, en deux parties donc :






mais bon c'est la moitié du tien aussi !



Pour en revenir à ta préoccupation, je privilegierais quand meme un système du genre du premier que tu montres, ou en tout cas un support dont tu peux retirer les roues une fois installé, pour plus de stabilité !

Modifié par Bison
sonata31

sonata31

Posté
  • Auteur
Posté

Mon déplacement c'est juste entre mon garage et la partie bétonnée de mon jardin

Je voudrais aucun démontage

Il faut aussi un système qui me permettre la mise à niveau, le blocage de la plateforme et pourquoi pas des repères pour retrouver la bonne position

C14

C14

Posté
Posté

Bonjour,

mon matériel semi-fixe

l'ensemble dort dans le garage

le télescope reste tout harnaché pour la photo

bien sûr, il faut refaire la MES à chaque fois, c'est opérationnel en 30mn environ.

Cordialement.

C14

sonata31

sonata31

Posté
  • Auteur
Posté
Bonjour,

mon matériel semi-fixe

l'ensemble dort dans le garage

le télescope reste tout harnaché pour la photo

bien sûr, il faut refaire la MES à chaque fois, c'est opérationnel en 30mn environ.

Cordialement.

C14



C'est un système bricolé ou acheté ?

Tu n'as pas d'autres photos qui montrent plus précisément le système ?



D'avance merci



Louis

C14

C14

Posté
Posté

Bonjour,

C'est du tout fait (JMI USA)

Des tiges filetées servent à mettre la monture à niveau.

Les sacoches contiennent les bricoles (cordons, petits accessoires)

Ci-joint une vue en position parcking, et d'un autre chariot plus petit pour un C8

Cordialement.

C14

sonata31

sonata31

Posté
  • Auteur
Posté

Merci pour les photos

J'avais vu les systèmes JMI, c'est pas donné pour un système que ne sera que provisoire

Tu l'as acheté directement aux US ?

sebcostes

sebcostes

Posté
Posté
c'est pas donné pour un système que ne sera que provisoire



Il faudrait peut-être envisager de le construire toi même non ?

Rien de très compliqué, ça reste un "chariot"...

sonata31

sonata31

Posté
  • Auteur
Posté

C'est sûr ce n'est qu'un chariot, mais il faut tout prévoir, système de mise à niveau, freins, ...

J'ai besoin d'un système rapide à construire, sinon si je dois y passer autant de temps que pour l'abri autant faire celui-ci directement

Tef

Tef

Posté
Posté

c'est sympas votre truc

mais est ce que c'est stable, je veux dire quand il est en station est ce que les roues gonflées ne sont pas trop souple et de combien ça réhausse le trépied (10,15 cm) parce que je trouve le miens déjà haut (NEQ5)

je ne fait que du visuel mais c'est vrai que ça peut être pratique vu que j'ai comme vous essentiellement sortie du garage et mise en station à 10 mètres (actuellement je fait au moins 3,4 voyages à l'aller et au retour (le moins motivant))

C14

C14

Posté
Posté

Cela peut effectivement se bricoler soi même si on sait souder (ce n'est pas mon cas...)

La monture est stable, car en station elle ne repose que sur des cales de bois sous les vérins.

Il n'y a pas de freins, il faut faire attention si le terrain est en pente.

Les roues basse pression évitent les vibrations quand on roule, donc pas de décollimation de ce fait.

L'ensemble de la monture est remonté de 15cms environ.

Amicalement.

C14

sonata31

sonata31

Posté
  • Auteur
Posté

Je vais quand même essayer de bricoler quelque chose

Il semblerait que pour éviter de trop secouer la monture (à la sortie du garage il y a un décrochement sur lequel vient se plaquer la porte) il vaut mieux adopter des roues de grand diamètre.

Comment faire un assemblage avec ces roues qui ne rehausse pas trop la plate-forme ?

Tef

Tef

Posté
Posté

pour pas trop remonter

il faut que tu désaxes

c'est à dire : tu part sur le postula que ton chariot doit être à 10 cm du sol

tes roues font 30 cm

donc tu desaxes de 5 cm

litobrit

litobrit

Posté
Posté (modifié)

Bonjour les bricoleurs,

Je dois moi aussi déplacer mon télescope de quelques mètres à chaque observation.

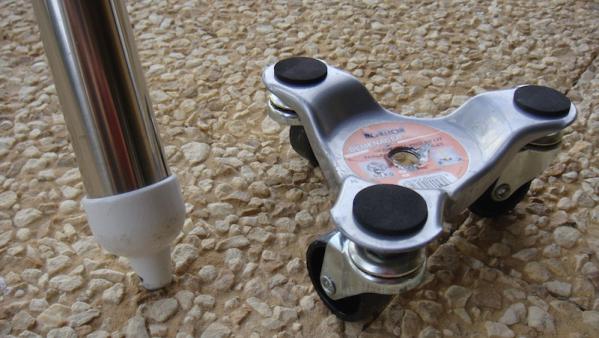

J'ai trouvé ça chez Bricomarché pour quelques euros.

L'avantage c'est que on peut monter ou descendre le télescope pied par pied ce qui préserve le dos...

Avant, je démontais le tube et les contrepoids à chaque observation.

Ma vie a changé.

Depuis, j'envisage l'achat d'un C60. ;)



Modifié par litobrit
litobrit

litobrit

Posté
Posté

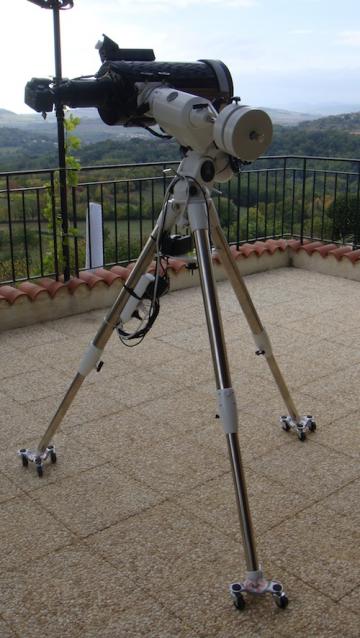

Le trou d'origine dans le support à roulette s'adapte bien au bout effilé du trépied de l'EQ6, rien ne bouge quand ça roule.

Je dois passer un seuil de porte. Pied par pied, ça prend 20 secondes.

sonata31

sonata31

Posté
  • Auteur
Posté

Le pied de la G11 est un gros oval plat, pas de pointe

Les roues sont petites, je crains des sécousses au passage du décrochement

sonata31

sonata31

Posté
  • Auteur
Posté
pour pas trop remonter

il faut que tu désaxes

c'est à dire : tu part sur le postula que ton chariot doit être à 10 cm du sol

tes roues font 30 cm

donc tu desaxes de 5 cm



Ok pour cela



Reste le problème de la roue avant orientable

Gandalf

Gandalf

Posté
Posté
Oui j'ai déjà vu pour ces roues



Mais comment réaliser un système orientable avec ce type de roue ?

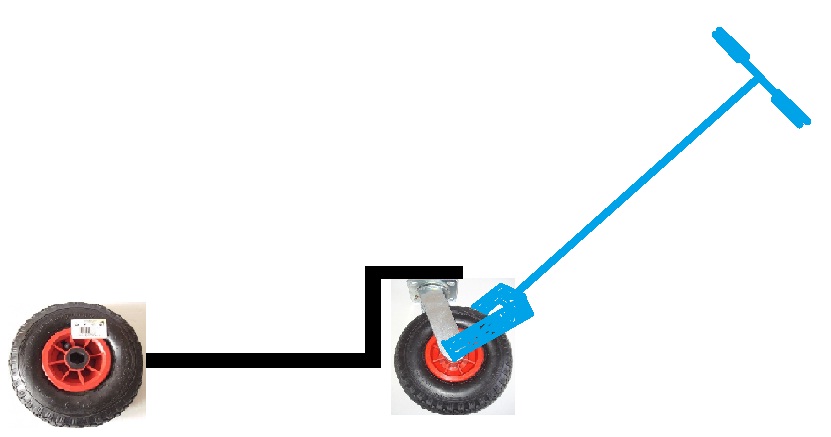

Un truc dans ce genre:

attachment.php?attachmentid=21685&stc=1&d=1350645352



J'espère que tu apprécies ce beau dessin réalisé sous PAINT.



JL


sonata31

sonata31

Posté
  • Auteur
Posté

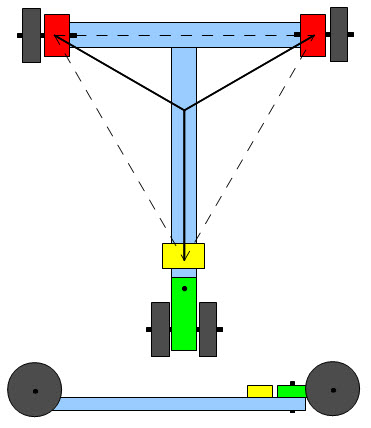

Que pensez-vous de cela :




Tout est réalisé en fer rectangulaire de 120x60 mm et 5 mm d'épaisseur

On a une structure en T (bleu)

Les axes des roues arrières sont fixés sur les supports rouges

L'axe des roues avant est fixé sur le support vert qui pivote sur le T bleu

Le trépied repose sur les trois supports rouge et jaune

Les roues ont un diamètre de 260 mm

Tous les supports sont également réalisés en fer rectangulaire de 120x60



Je pourrai ajouter une plateforme en bois fixée sur la structure en T pour y mettre par exemple une station d'énergie
