Hello tous ,

je suis a la recherche d'une adresse pour me fournir des barres en carbone 9 au total, de 30-34 mm de diam ext et de 1300 mm de long. :cool:

Le but : serrurier d'un 18" Altaz.



J'ai déja tubecarbone.com dans ma besace, mais il y en a d'autre c'est sur ! :?:



Si qq'1 a 5 minutes a perdre pour m'expliquer quelle qualité il me faut prendre , ça m'aiderais car je m'y perd et prendre du 100% kevlar me semble inutile mécaniquement parlant (outre le fait que ce soit dispendieux ) :cry::cry:



Les adresses internationales ne m'effraient pas :p



A vous !

PierreDesvaux

PierreDesvaux

Posté
Posté

Bonjour,



Un bon fournisseur: STRUCTIL. C'est du sérieux.



La meilleure qualité: le carbone pultrudé.



Pour un 18" avec des barres de 130 cm de long seulement, du 30 ou 34 mm, c'est très largement sur-construit.

Du 20 mm suffirait. Si on veut un peu plus de marge, du 27 mm irait très bien.

ceresius38

ceresius38

Posté
  • Auteur
Posté
Bonjour,



Un bon fournisseur: STRUCTIL. C'est du sérieux.



La meilleure qualité: le carbone pultrudé.



Pour un 18" avec des barres de 130 cm de long seulement, du 30 ou 34 mm, c'est très largement sur-construit.

Du 20 mm suffirait. Si on veut un peu plus de marge, du 27 mm irait très bien.



Bonjour, la bête est intégralement en aluminium usiné, la cage secondaire quoique la plus light possible sera plus lourde qu'en résine ....

Bon 30-34 c'est un peu "balaise" mais a l'image du proprio ;)

Je vais voir ce que je trouve , mais en effet 27 -30 serait plus "logique" tout de même.

ceresius38

ceresius38

Posté
  • Auteur
Posté

Question bête aux habitués : Structil n'a pas de site de vente en ligne , il faut passer par le commercial dédié Sport et Loisir, j'ai bon ?

ceresius38

ceresius38

Posté
  • Auteur
Posté

Merci Mr Desvaux , j'avoue avoir été incapable de trouver leur site de vente en ligne !



Bon ben y a plus qu'un problème : ils n'ont rien en stock dans les tailles qui m'irait bien ! (il me faut 9 barres de 1.3 m)



Il suffit d'attendre que la liste soit mise a jour , ou de prendre contact ?

ursus

ursus

Posté
Posté
Merci Mr Desvaux , j'avoue avoir été incapable de trouver leur site de vente en ligne !



Bon ben y a plus qu'un problème : ils n'ont rien en stock dans les tailles qui m'irait bien ! (il me faut 9 barres de 1.3 m)



Il suffit d'attendre que la liste soit mise a jour , ou de prendre contact ?



Des barres plus longues recoupées à la scie à métaux? Cela marche pas mal en prenant soin de pré-couper le trait de coupe.

Faire attention aux poussières qui sont irritantes et rentrent facilement dans la peau.

ceresius38

ceresius38

Posté
  • Auteur
Posté
Ils ont du 32x29 et du 26x24, en 1,5m. C'est pas bon ?



Sinon, contacte moi, je peux peut-être t'aider.



Pierre DESVAUX

Dobson Factory



Pour le 32X29 il ne reste que 4 unités :cry::cry::cry::cry:



Pour le 26X24 indisponible :cry::cry::cry::cry::cry:



Je vais finir par vous appeler demain en effet......

ceresius38

ceresius38

Posté
  • Auteur
Posté
cveresius38, et des lattes... en bois..., tu y as pensé ? ;)







Hello,

toute idée est bonne a prendre ! :)



Sauf que : toute la structure est en alu usiné. => j'aime pô l'bois .... :be::p



Donc ce sera Carbone, couper les barres ne me posera aucun pb.

PierreDesvaux

PierreDesvaux

Posté
Posté

Il y a du 24x21: c'est tout à fait suffisant pour une utilisation "normale".



Sinon, panacher avec le 32x29, les 4 à l'avant.



C'est pour quoi faire ? un dobson visuel ? un astrographe ? un truc destiné à surmonter les froids et vents polaires ? le fd est à moins de 3 avec des contraintes de collimation ultraprécises ?



A quoi ressemblent les attaches des tubes ? le barillet ? on peut bien sur surdimentionner les tubes, pourquoi pas, mais il faut aussi que le reste soit cohérent, et surtout, que cela corresponde au besoin...

ceresius38

ceresius38

Posté
  • Auteur
Posté

Ne vous inquiétez pas : tout sera très cohérent.

Je suis très exigeant sur les perfs de mon matériels, mais je ne suis pas non plus insensible au look trés technique de certaines réalisations (les SV , oficina stellare , A&M , par ex ). Donc la bête doit être belle en plus ! (du moins tout est affaire de gout )



L'ami qui s'occupe de l’usinage est très méticuleux et n'en est pas a son coup d'essai.

Barillet astatique 18 points, optique FG F3.92 avec une superbe forme et un bel état de surface ( que nous avons vérifié avec FG dans son atelier ).

Motorisation stellarcat + Argo Navis pour le GOTO. => donc barres carbone .





J'ai un autre ami qui s'est refait son 400 dernièrement, et qui a mis des barres en alu diam 18 => ça branlicote bcp trop !!!!

fred-burgeot

fred-burgeot

Posté
Posté (modifié)

Ouaou, luxueux ton 460 : optique MS, barillet asta, stellarcat... la rolls.



Fred.



Edit : dans le 1er lien donné par Manu41, on dirait que ce n'est pas du pultrudé (mentionné nulle part), ce qui explique certainement les prix plus bas.

Modifié par fred-burgeot
PierreDesvaux

PierreDesvaux

Posté
Posté

Bon, je vais tout vous dire...:)



Le site Structil de vente en ligne, c'est pour écouler les chutes aux particuliers. Si on contacte directement Structil, on peut passer commande, et c'est moins cher au m et il y a presque toutes les dimensions (mais on paie le transport, 40 ou 50 euros, et il y a un minimum d'achat, 400 ou 500 euros).

manu41

manu41

Posté
Posté
Bon, je vais tout vous dire...:)



Le site Structil de vente en ligne, c'est pour écouler les chutes aux particuliers. Si on contacte directement Structil, on peut passer commande, et c'est moins cher au m et il y a presque toutes les dimensions (mais on paie le transport, 40 ou 50 euros, et il y a un minimum d'achat, 400 ou 500 euros).



C'est bon à savoir ;) merci

JMBeraud

JMBeraud

Posté
Posté

Fred, tu dis



Edit : dans le 1er lien donné par Manu41, on dirait que ce n'est pas du pultrudé (mentionné nulle part), ce qui explique certainement les prix plus bas.



En fait si:




Dans cet exemple on a (dixit le site):

TUBE CARBONE Diamètre extérieur: 30mm - Diamètre interne : 27mm

Longueur : 2 mètres - Poids métrique : 208g/mètre.

Construction : Tressage 80° interne + unidirectionnel + tressage 37° en surface, résine époxy.



...mais peut importe. Ce n'est pas tant le procédé de fabrication qui compte que la nature du tube. Ici on a de l'UD pur au centre, ce qui est très bien, et même si on ne connait pas la proportion, si on regarde la faible quantité de tresse en surface (surtout là pour éviter l'éclatement du tube au moindre écrasement) et qu'on se dit qu'une tresse est plus chère que du fil, en faisant aussi le pari que la tresse de l'intéreiru à 80° ne doit pas être bien lourde non plus, on arrive avec un tube quasi que UD, difficile de faire mieux.



Je sais que c'est monnaie courante de dire que le pultrudé est meilleur, mais c'est un très gros raccourci qui est loin d'être toujours valable (nature fibre, proportion de fibre dans les différentes directions, épaisseur du tube, taux de fibre et j'en passe).



Sinon, des tubes en alu peints en noir peut-être? :)



My two cents...



JMarc

JMBeraud

JMBeraud

Posté
Posté

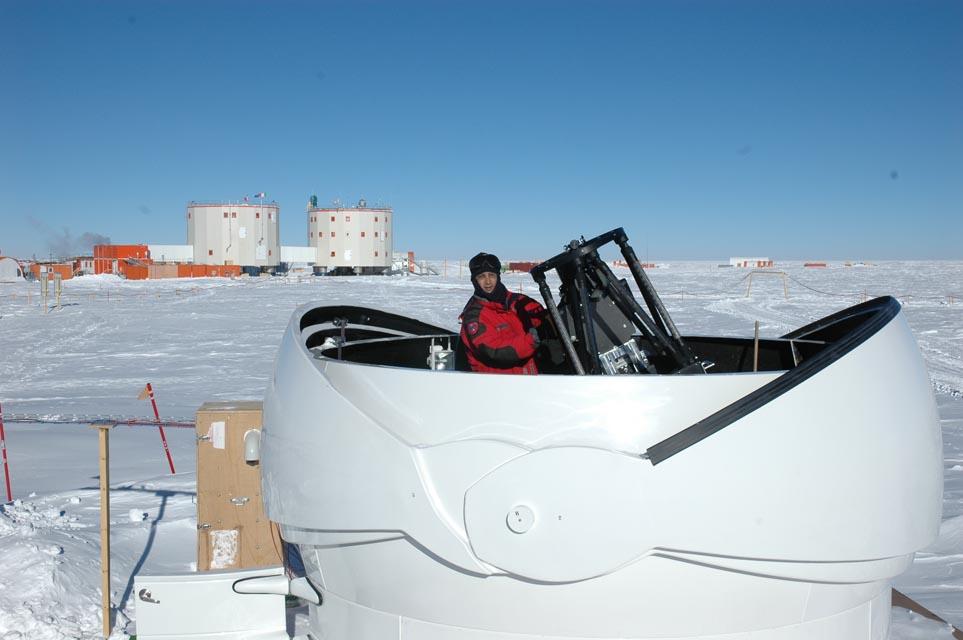

Aah oui Pierre, le fameux !



Sinon Ceresius, tu n'aurais pas une photo ou un crobard de ton engin en cours?



Parce que ça a l'air chouette, ce serait bien qu'on en profite un peu aussi ! :)



JMarc

ceresius38

ceresius38

Posté
  • Auteur
Posté
Fred, tu dis







En fait si:




Dans cet exemple on a (dixit le site):





...mais peut importe. Ce n'est pas tant le procédé de fabrication qui compte que la nature du tube. Ici on a de l'UD pur au centre, ce qui est très bien, et même si on ne connait pas la proportion, si on regarde la faible quantité de tresse en surface (surtout là pour éviter l'éclatement du tube au moindre écrasement) et qu'on se dit qu'une tresse est plus chère que du fil, en faisant aussi le pari que la tresse de l'intéreiru à 80° ne doit pas être bien lourde non plus, on arrive avec un tube quasi que UD, difficile de faire mieux.



Je sais que c'est monnaie courante de dire que le pultrudé est meilleur, mais c'est un très gros raccourci qui est loin d'être toujours valable (nature fibre, proportion de fibre dans les différentes directions, épaisseur du tube, taux de fibre et j'en passe).



Sinon, des tubes en alu peints en noir peut-être? :)



My two cents...



JMarc







Merci pour ce sprécision, étant en vacances, je vais m'atteler aux fournitures d'ici demain.

J'ai repéré celui-là :



TUBE CARBONE Diamètre extérieur : 29mm - Diamètre interne : 26.5mm

SPÉCIAL PAGAIE CARBONE CANOE-KAYAK

Longueur : 1.50 mètres - Poids métrique : 173g/mètre.

Construction : Tressage 80° interne + unidirectionnel + tressage 37° en surface, résine époxy.



Je ne saisi pas bien quelle qualité est la meilleure techniquement parlant, et surtout ce que signifient le tressage 80° , unidirectionnel , 37 ° ( .2 le matin ?) mais je me dit que si c'est fait pour faire une rame de Kayak, ça résistera bien pour tenir ma cage de secondaire !

fred-burgeot

fred-burgeot

Posté
Posté

Ben comme quoi Jean-Marc, quand on n'est pas un spécialiste dans le domaine du composite, on peut nous faire prendre des vessies pour des lanternes, ou l'inverse.



S'il y a des tubes estampillés "pultrudés" qui ne sont pas vraiment bons, ou bien des tubes sans mention de pultrusion mais qui sont très bons quand-même, pour savoir si c'est OK pour l'achat, on est mal :)



Fred.

ceresius38

ceresius38

Posté
  • Auteur
Posté

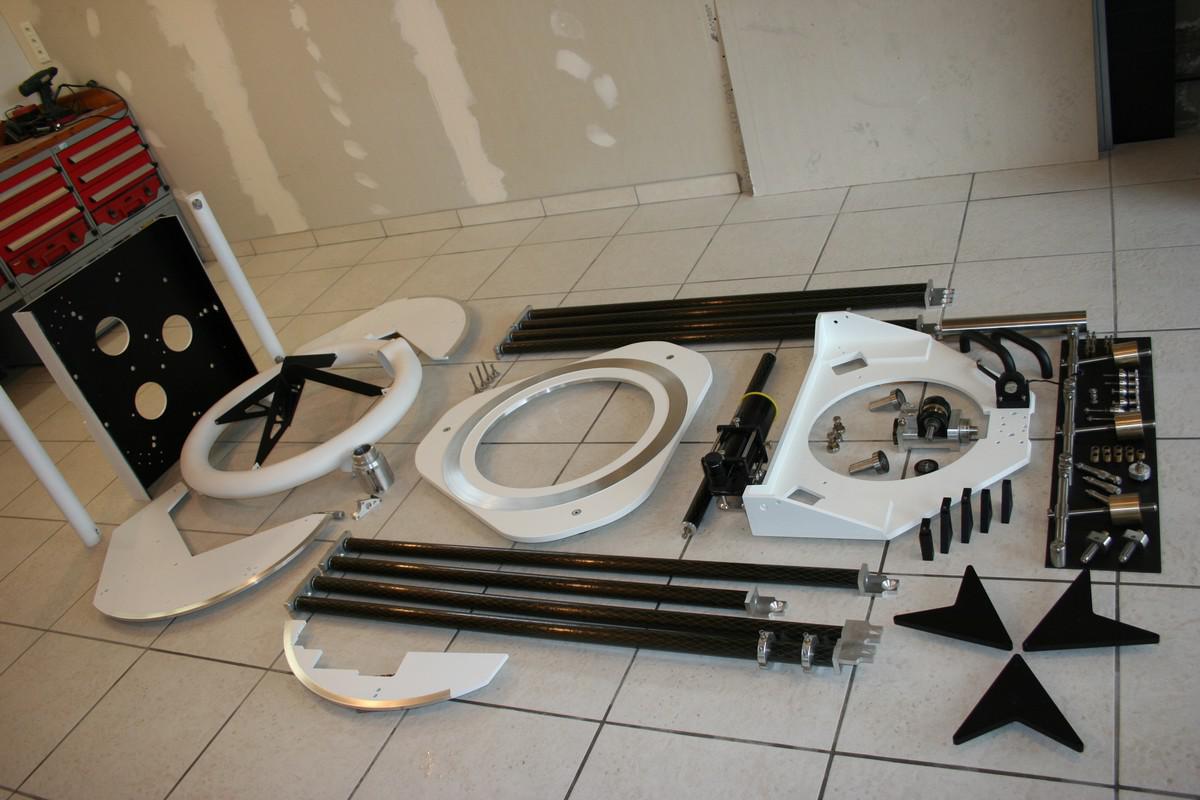

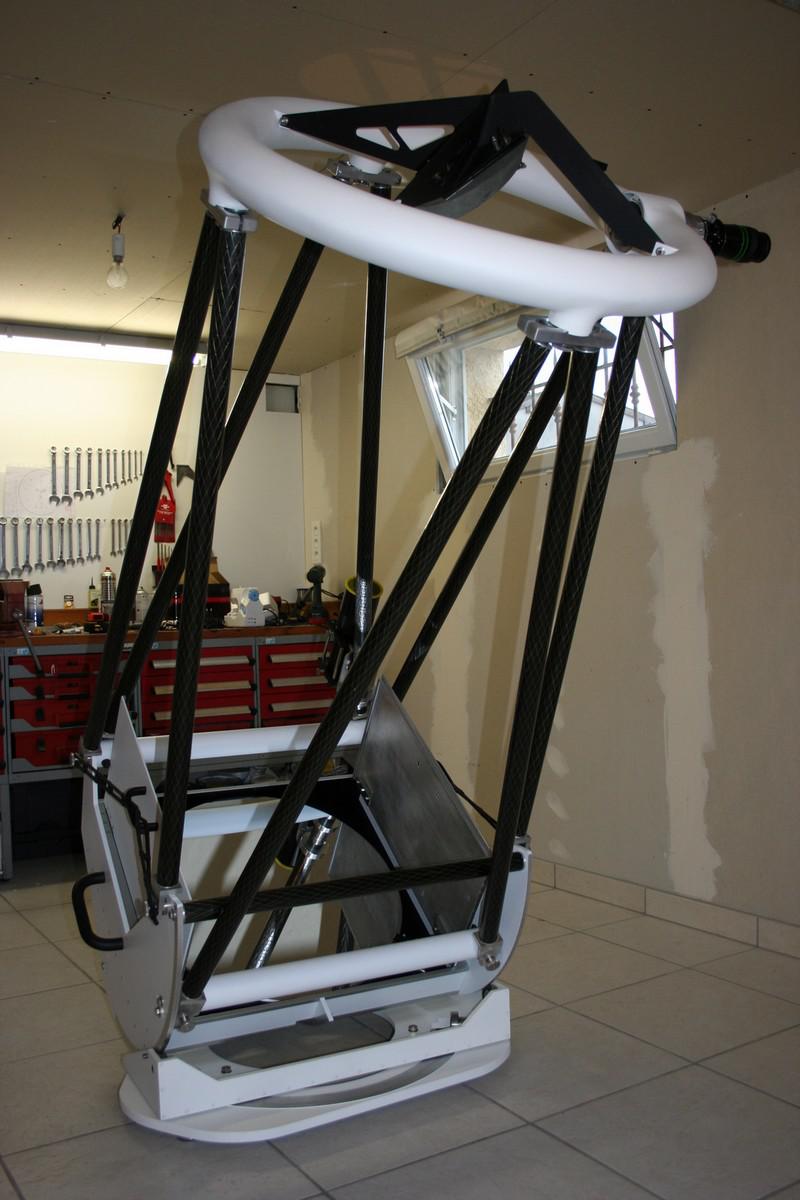

Bon, histoire de mettre l'eau a la bouche et de démontrer que ce n'est pas du "pipeau" ;), voici avec son accord les images du grand frère : un 600 mm F3.3 conçu/ fabriqué et exploité par P.Lequévre . Il est lui aussi motorisé altaz avec un Sterllarcat + Argo Navis (nous avons longuement hésité lui étant plutôt table équato et moi motorisation ALtaz ..... j'ai gagné ! :be: ).

Toute la structure est en aluminium usiné, et peint pour l'esthétique.

C etelescope est le "pilote" , le laboratoire grandeur nature des solutions technniques....

Le 465 est la copie en "mini" , sauf pour la cage du secondaire et je pense prendre aussi l'option du blanc, avec qq pieces anodisées en couleur en plus (je travaille ce sujet depuis longtemps).







JMBeraud

JMBeraud

Posté
Posté

Oui Fred, c'est clair que ce n'est pas aussi simple que pultrudé vs non pultrudé. Franchement à mon avis il n'y a pas de trop mauvaises choses sur le marché pour ce que l'on veut en faire.

Avec diamètre + épaisseur + vérifier qu'il y a bien une bonne proportion de fil en 0° on peut s'en sortir sans connaitre les détails.

A éviter, les tubes petits diamètre en enroulement filamentaire sans 0° mais ça ne court pas les rues.



Ceresius, les angles des fils sont donnés par rapport à la grande longueur de la pièce (ici le tube), arbitrairement le 0° étant dans cette direction. Ensuite +/-30° donne les directions des fils par rapport à ce 0°.



Et dis donc joli le grand frère, vu comme ça en effget ça a l'air de tenir la route, en tout cas ça fait "réfléchi".



Bonne suite,

JMarc
