Table equatoriale pour Dob Light bridge 12"

[Captain Flam]

Bonsoir à tous



Voici ma nouvelle fabrication

Une table équatoriale pour mon Dobson Light Bridge 12"

Après avoir fait l'acquisition d'une table EQ auprès d'un de nos membres astroamat de WA les planches en sapin étaient cintrées et beaucoup trop faibles à mon gout pour supporter le poids de mon Light Bridge 12" je me décide d'aller cher notre cher magasin de bricolage du coin afin de me faire découper une planche de contre plaqué de 22mm et de repenser ma table EQ

Après quelques modifications faites sur les restes de l'ancienne table voici le résultat



Je tiens quand même à remercier le vendeur de mon ancienne table qui m'a permis d'avoir une base pour la fabrication de la nouvelle table équatoriale

Reste à mettre plusieurs couches d'un bon vernis marine et hop c'est partie pour de longues et fraiches soirées d'hiver













Pour cacher la pile du moteur EQ1





Voici le moteur EQ1 tel qui ce présente avec sa pile 9V



Dévisser les deux petites visses de la façade



Installer la pile entre le circuit imprime et le moteur (non visible sur la photo on enlève la mousse autocollante côté moteur et on enlève si possible la sur-épaisseur du plastique qui enveloppe la pile)



Et voila remonter dans son logement la pile ne bouge pas et surtout elle na pend plus au bout de son fil

C'est tous bête mais fallait y penser



Bon aller je repart dans ma galaxie





Fab

Modifié 4 octobre 2015 par Captain Flam

[jld37]

Voici ma nouvelle fabrication

Une table equatoriale pour mon daobson Light Bridge 12"



Il est vrai que notre ciel de Touraine laisse un peu de temps pour le bricolage...

Belle réalisation en tout cas.

A quand l'inauguration...?

JL

[Captain Flam]

Il est vrai que notre ciel de Touraine laisse un peu de temps pour le bricolage...

Belle réalisation en tout cas.

A quand l'inauguration...?

JL



Dés que les dieux auront decidés de nous eclaircir le ciel



Fab

[papatilleul]

Superbe réalisation !

Je compte bien en faire une prochainement et je pense que je vais beaucoup m'inspirer.



Tu ne pourrais pas enlever la base du dobson et le fixer directement sur la table ?

[tommyweb]

bonjour,



beau travail, j'aime bien.









bon ciel





thomas

[Captain Flam]

Apres Plusieurs demandes par MP je vais mettre les plans sur le post



Fab

[manu41]

Très belle cette table

Il est vraie que le temps en ce moment permet de bricoler

[Captain Flam]

Voici les plans photos avec les côtes tant attendus pour certain d'entre vous

bon montage



PLATEAU INFERIEUR



PLATEAU SUPERIEUR



SECTEUR NORD



SECTEUR SUD



ANGLE D'INCLINAISON DE LA LATITUDE DU LIEU



Bon bricolage et Merci de me tenir informé de vos realisations et un petit "MERCI" ne coute rien



Fab!spacecraft!

Modifié 1 septembre 2015 par Captain Flam

[papatilleul]

Pourrais tu montrer quelques photos de ton entrainement moteur ?



Merci

[manu41]

Bein là c'est complet , mieux qu'un plan

[apilaure]

Bonjour,



C'est une super réalisation, merci pour tous les détails !



As tu pu maintenir le centre de gravité du dobson en dessous de l'axe polaire virtuel pour avoir un équilibrage naturel amenant la table en position horizontale ?



Merci !



Philippe.

[boub]

C'est du super travail!!!...

et en plus c'est super sympas de tracer les plans direct sur les photos!!!

je vais m'en servir pour mon flexe tube...merci à toi Descharles...

[Captain Flam]

Pourrais tu montrer quelques photos de ton entrainement moteur ?



Merci

Voici le reste de mes photos avec l'entrainement (Moteur EQ1)









Bein là c'est complet , mieux qu'un plan

Merci mais il me semble que tu as aussi une superbe Table VSN pour ton flex tube



Bonjour,



C'est une super réalisation, merci pour tous les détails !



As tu pu maintenir le centre de gravité du dobson en dessous de l'axe polaire virtuel pour avoir un équilibrage naturel amenant la table en position horizontale ?



Merci !



Philippe.

Aucun probleme pour le centre de gravité la table reviens toute seul a l'horizontale reste a faire un essai de suivi dés que le ciel sera moins nuageux



C'est du super travail!!!...

et en plus c'est super sympas de tracer les plans direct sur les photos!!!

je vais m'en servir pour mon flexe tube...merci à toi Descharles...



Merci si les photos peuvent servir c'est fait pour ça.

Pour ton flex tube tu à aussi les plans de "Manu41" sur ce post

http://www.webastro.net/forum/showthread.php?t=95990





Merci à tous pour les felicitations



Fab

Modifié 4 octobre 2015 par Captain Flam

[manu41]

Tu es maintenant classé dans mes favoris section table équatoriale

[Captain Flam]

Tu es maintenant classé dans mes favoris section table équatoriale



Merci Manu c'est un honneur d'etre dans tes favoris

bientôt les finitions

j'hesite entre couleur bois vernis ou blanche comme mon LightBridge, le probléme le blanc c'est salissant

A méditer



Fab;)

Modifié 5 novembre 2012 par descharles

[gerard33]

Merci Fab

une bonne occupation pour les longues soirées pluvieuses

[papatilleul]

super !

merci pour les photos



Donc si j'ai bien compris, tu as enlevé le roulement à billes de la roue motrice ?

[dagar]

Quel changement, je ne la reconnais même plus

Bravo

[Captain Flam]

super !

merci pour les photos



Donc si j'ai bien compris, tu as enlevé le roulement à billes de la roue motrice ?



Non le roulements à billes sont toujours en place j'ai fixé sur la roulette une platine avec des visses sur la partie qui roule, regarde comment est fixé la roulette sur mes photos du message N°13 premiere photo montage idem que la roulette de gauche



Fab

Modifié 6 novembre 2012 par descharles

[Captain Flam]

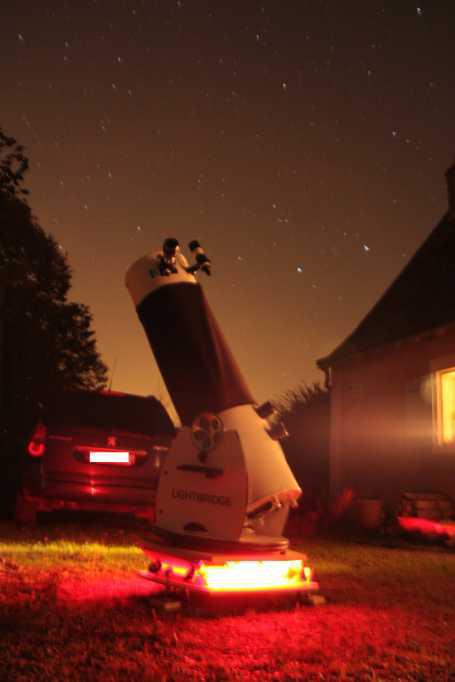

Ce soir c'est la première sortie de ma table équatoriale il fait plutôt frais voir froid mais le ciel est clair "enfin"

Le suivi presque nickel reste a peaufiner la mise en station





Fab

Modifié 1 septembre 2015 par Captain Flam

[papatilleul]

Magnifique !

ça donne envie

[Captain Flam]

Voici les dernières modifications qui finalise ma table Équatoriale reste la finition de la lasure et plusieurs couche de vernis au tampon pour que ça brille et pour protéger tous ça des divers changement climatique.





Poignées de portes pour les réglages de niveaux







Roulettes pour déplacer l'ensemble à la maison, des cales en bois pour installation dans le jardin (au second plan), et renforts sous les plateaux supérieur et inférieur pour que çà ne plie pas.



Prix total de la table 40 euros l'ancienne table d'occasion + 70 euros de contre plaqué de 22mm à la coupe + les 3 poignées de porte 6 euros les + 6,50 les 3 petites roulettes.

Avec cela s'ajoute (mais je ne compte pas) la main d’œuvre le coût de la colle à bois, de l’électricité pour les outils, l'usure du matériel (visseuse, perceuse, ponceuse à bande, scie sauteuse) et aussi celle du bonhomme et des neurones de mon cerveau qui ont étaient mis à rude épreuve pour éviter les deux mains gauches et les erreurs et surtout les chats qui jouent avec les petite visses que je recherche pendant des heures ou aussi que je retrouve Ninja:ninja: (un des chats) le lendemain matin endormis sur la table EQ etc...

Et voila pour finir par la satisfaction d'avoir fabriqué une table équatoriale et inviter les amis pour boire l'appero pour fêté ça.



Total 122,50 Euros pour une table super fonctionnelle:banana:

si vous avez besoin d'infos et d'un logiciel de calcul pour le centre de gravité propre à votre Dobson faite le moi savoir ce sera un plaisir de vous aider (dans la limite de mes compétences bien sur)



Fab

Modifié 1 septembre 2015 par Captain Flam

[Regis83]

Modifié 19 décembre 2016 par Regis83

[Captain Flam]

Apres essai sur le ciel à vitesse mini du moteur EQ1 une legere dérive subsiste le moteur tourne encore trop vite

Y a t-il une solution pour reduire la vitesse du moteur en dessous de la vitesse mini d'origine



Merci pour vos reponses

Fab

Modifié 7 novembre 2012 par descharles

[Captain Flam]

Bravo,

superbe réalisation et merci pour le partage.

Les patins blanc sont en quelle matière ?



Je suis en train d'en construire une pour mon 10'' sur le modèle de celle du club Magnitude78 de Serge Vieillard.



J'ai un soucis d'entrainement.

J'ai pris le moteur EQ1. J'ai collé de la chambre à air sur mes galets et les secteurs nord.

L'ensemble (tube Newton 10''+monture azimutale) pèse 17 kg. Si je charge la table avec 15 kg l'entrainement fonctionne.

Il y a sûrement un détail qui cloche.

Régis



Les patins blanc sont des roues de roller



Fab

[Regis83]

Modifié 19 décembre 2016 par Regis83

[Regis83]

Modifié 19 décembre 2016 par Regis83

[papatilleul]

Apres essai sur le ciel à vitesse mini du moteur EQ1 une legere dérive subsiste le moteur tourne encore trop vite

Y a t-il une solution pour reduire la vitesse du moteur en dessous de la vitesse mini d'origine



Merci pour vos reponses

Fab



Pour réduire la vitesse du moteur je ne sais pas



Mais sinon tu peux mettre des roues plus petites.



Sinon il y a la solution de la vis sans fin...

[kona87]

Peut-être rajouter une résistance en série sur la potentiomètre ?



Bonjour,



J'ai le même problème avec le moteur (pour EQ2) de ma table EQ Dieter Martini.



J'ai essayé de réduire la vitesse avec un potard sur le potard (ça doit faire une sorte de résistance variable). Et bin ça marche pas, comme s'il y avait une résistance talon quelque part . Etant nul en électronique, j'ai opté provisoirement pour un réducteur de tension, seul moyen trouvé pour faire tourner le moteur plus lentement (c'est bête, il manque vraiment pas grand chose).



J'envisage un système d'engrenages ou de réduction par courroie.

[Captain Flam]

Merci, du téflon très dur alors.



Je ne comprend pas

Les roues de roller sont en Caoutchouc pas en teflon

A moins que nous ne parlons pas de la meme chose:?:



Precise ta question



Fab
