Table equatoriale pour Dob Light bridge 12"

[Captain Flam]

Merci pour à tous vos réponses

après avoir effectué les branchements comme il se doit, voici le résultat (presque) final de la télécommande filaire de ma table équatoriale du moins concernant le suivi

J'ai préféré le câble torsadé plus que le câble enroulé juste pour la longueur finale disponible plus importante





A suivre ...



Fab

Modifié 4 octobre 2015 par Captain Flam

[Captain Flam]

Bonjour Fabrice,



Héhé pas mal l'enrouleur RJ45 (ou c'est un autre RJ ?) !



Ou tu l'as trouvé ?



Je pensais à un enrouleur câble USB aussi puisqu'il y a 4 fils dedans.

Si c'est du RJ45 y a 8 brins non ?



Ah oui une question aux spécialistes, l'épaisseur des fils dans ces câbles USB ou RJ45 est-elle suffisante pour faire passer la puissance nécessaire ? Ou faut-il prendre du fil plus gros ?



Vincent



C'est un RJ11 fil téléphone de marque trust 4 brins, abandonné car trop court 1,20m et seulement 2 fils en connections alors qu'il y a besoin de 3 fils

le fil téléphone torsadé fonctionne très bien (voir mon message ci dessus)



Fab

Modifié 18 novembre 2012 par descharles

[gerard33]

Plein de bonnes idées

le laser pour la mise en station

justement, j'avais essayé la boussole sans succès (elle doit être perturbée par le moteur ou la pile)

ce fil devrait être épinglé

[Regis83]

Modifié 19 décembre 2016 par Regis83

[Daube-sonne]

Ah génial le fil torsadé de tél !



Y a un petit cachet "retour chez Mamie" qui me plait bien



Comme ça il ne devrait pas gêner.



Le fin mot de l'histoire : les solutions les plus simples sont vraiment les meilleures...



Quand j'aurai fini mon montage potar j'afficherai les photos pour compléter.



Vincent

[Paul émile]

Le câble pour déporter le potentiomètre n'a pas besoin de conducteurs avec une section définie .



Il n'y passe qu'un courant très faible, pas parce que le montage est alimenté par une pile de 9 V mais parce que le potentiomètre règle un circuit électronique qui sert de relais .



Par contre si j'avais eu à faire ce montage j'aurais utilisé du câble blindé .



Les fils d'une certaine longueur sont susceptibles de "ramasser" des rayonnements électromagnétiques ( secteur, impulsions diverses, HF ) et comme le potar attaque un ampli opérationnel, des signaux parasites pourraient perturber ce circuit .



A voir en pratique .

[Captain Flam]

toutes solutions sont bonnes à prendre la partie transparente sur la télécommande et un anti entortillage de fil

Comme chez Mamie:be:



Fab

[BBBenj]

Coucou !

Le câble pour déporter le potentiomètre n'a pas besoin de conducteurs avec une section définie .



Il n'y passe qu'un courant très faible, pas parce que le montage est alimenté par une pile de 9 V mais parce que le potentiomètre règle un circuit électronique qui sert de relais .

Que je suis bête ! J'avais oublié qu'on était dans un tel cas... 3 Avé, 2 Pater, une série de 20 flagellations avec des branches d’acacia et je reviens vous donner mon avis sur l'idée du blindage, OK ?

[gerard33]

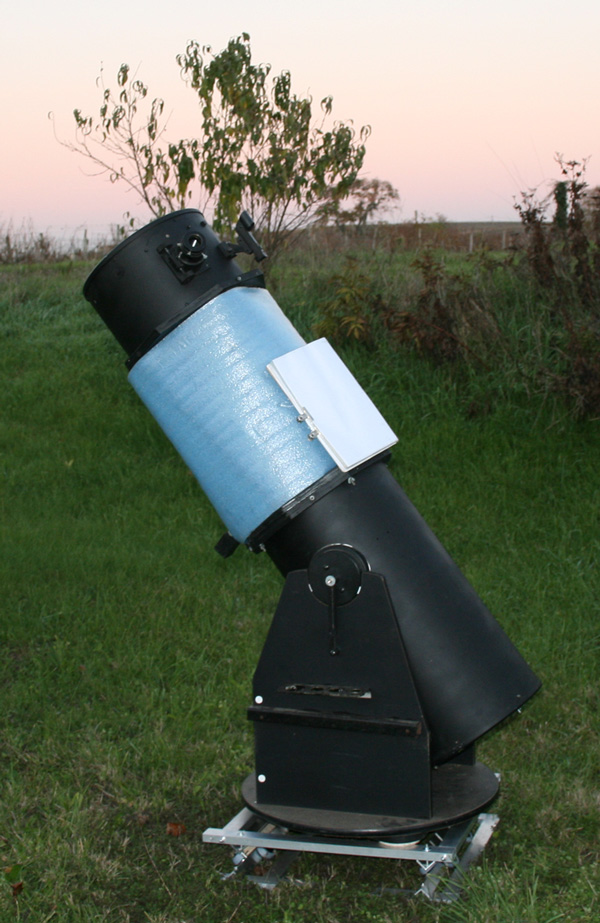

Merci à tous pour vos idées, vous m'avez donné envie











ça marche

[manu41]

Pas mal ta table et ultra légère en plus

Pas trop de flexion à l'usage ?

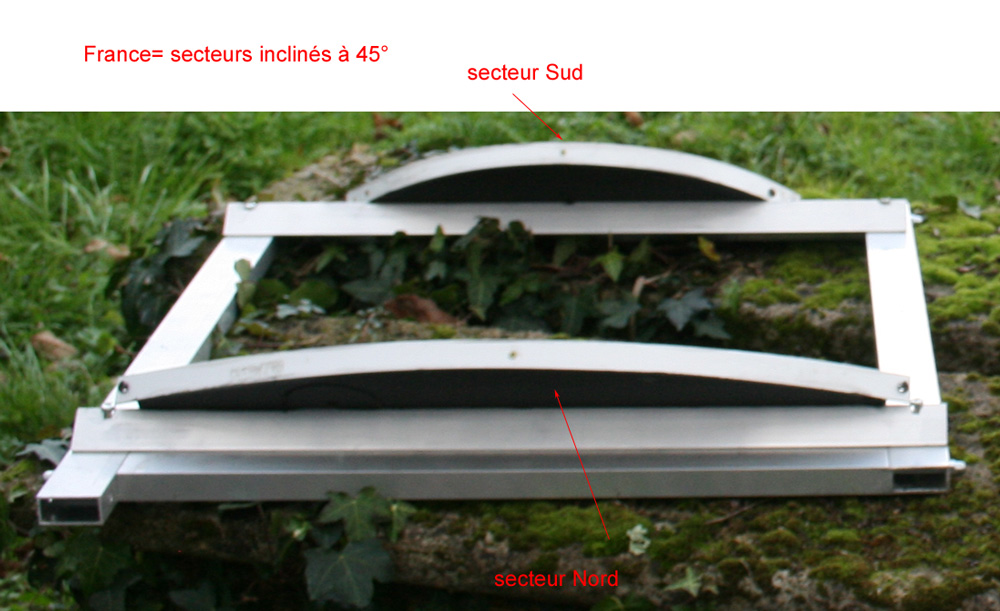

[gerard33]

Pas mal ta table et ultra légère en plus

Pas trop de flexion à l'usage ?



Pour l'instant ça va

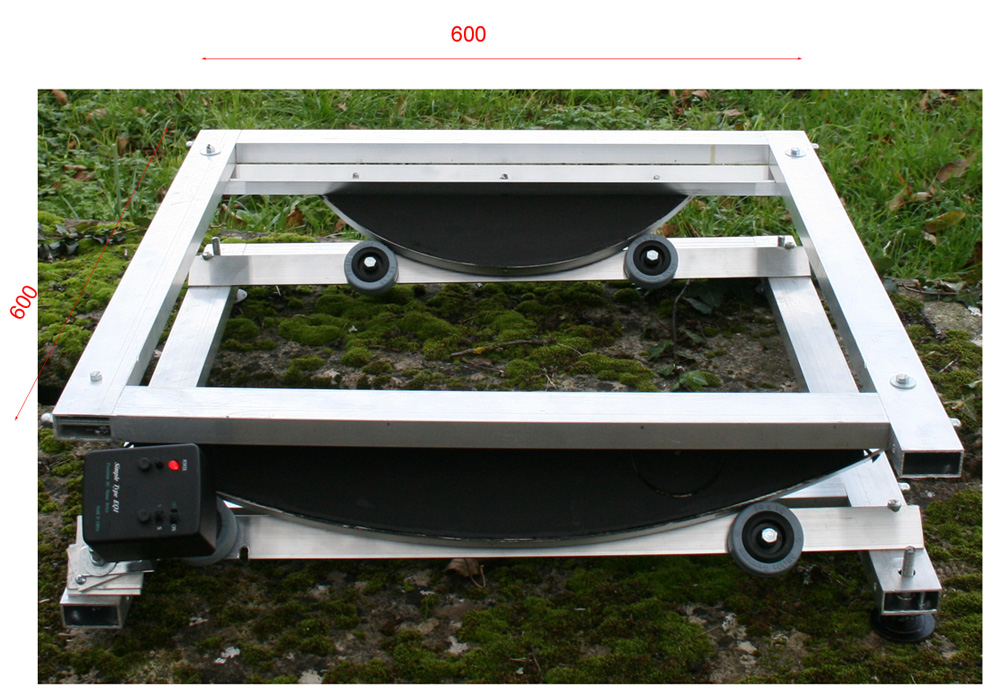

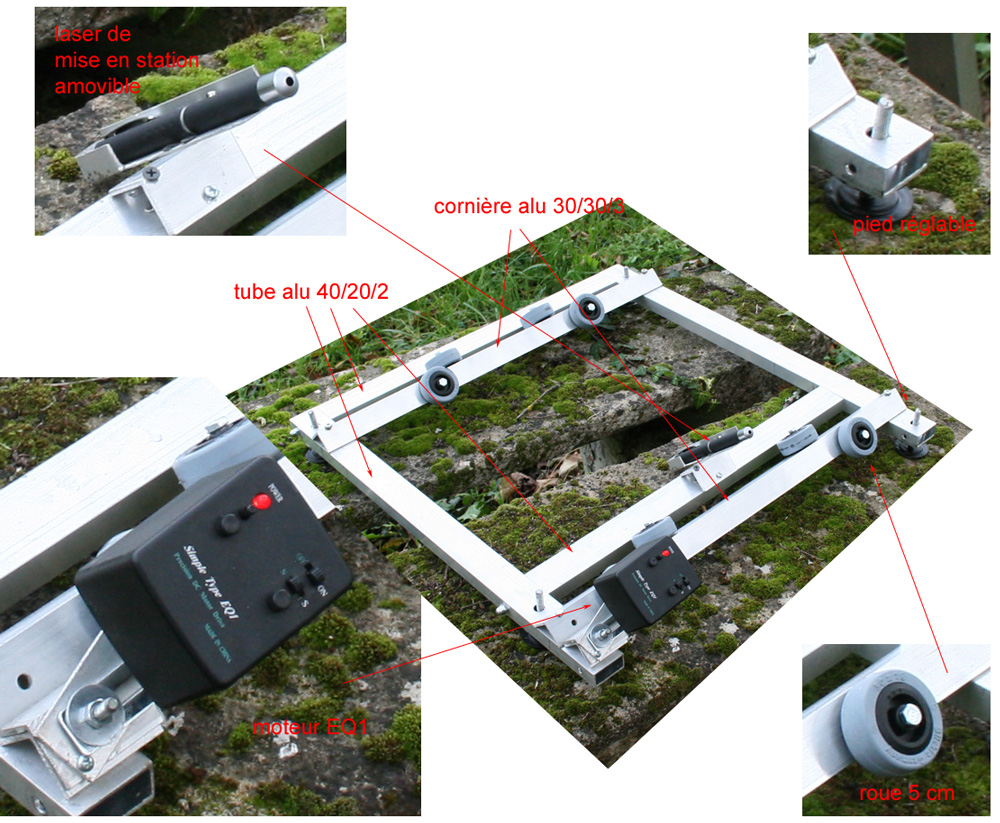

les tubes sont rassemblés par des tiges filetées de 6 (terminées par les écrous borgnes sur le côté)

étant plombier, je préfère le métal au bois

[Captain Flam]

Jolie table Gerard33

Je pense que souder les tubes donnera de la rigidité à ta table

Pour un plombier ça ne doit pas être sorcier (attention au fuites)

[gerard33]

Jolie table Gerard33

Je pense que souder les tubes donnera de la rigidité à ta table

Pour un plombier ça ne doit pas être sorcier (attention au fuites)



c'est justement de soudage qui risque provoquer des déformations car avec l'alu on ne peut faire de pré-déformations

j'ai un poste argon qui permet de faire de jolis petits cordons mais je préfère laisser tel quel

les coupes étant réalisées avec du matos pro sont au 1/100 mm

il me reste à fixer des éléments à bulle pour la mise à niveau et après je m'en fait une sur trépied pour l'APN!

[Captain Flam]

c'est justement de soudage qui risque provoquer des déformations car avec l'alu on ne peut faire de pré-déformations

j'ai un poste argon qui permet de faire de jolis petits cordons mais je préfère laisser tel quel

les coupes étant réalisées avec du matos pro sont au 1/100 mm

il me reste à fixer des éléments à bulle pour la mise à niveau et après je m'en fait une sur trépied pour l'APN!





La méthode pour souder l'alu sans le déformer c'est recommandé de le braser avec une lampe à souder

la brasure aluminium à la lampe à souder (450° - 500 °C)



À l'aide de chlorure de zinc en poudre utilisé comme décapant et utilisation de baguettes aluminium comme métal d'appoint.



Ou encore mieux, au chalumeau a 380°

voir cette vidéo





Fab

Modifié 18 novembre 2012 par descharles

[gerard33]

tu parles du collage avec l'ALIA 382 (Conrad)?

ou Durafix?

à essayer

[Captain Flam]

En quelque sorte oui



Fab

[Daube-sonne]

Gérard comment tu règles ton support laser pour qu'il soit parfaitement parallèle à l'axe de rotation ?

Il est installé sur la base.



Chez moi j'ai mis le support sur le plateau supérieur pour justement pouvoir régler le faisceau sur l'axe de rotation, en le faisant pivoter on voit très bien si le laser pointe au bon endroit.

Cet endroit devant rester immobile en faisant balancer le plateau.



Je suppose que tu as réglé son support à 45° et droit vers le secteur Nord. C'est surement une bonne approximation, surement suffisante.

Enfin il se peut que malgré la théorie et la construction soignée, tu es 1 ou 2° (c'est peu quand on fabrique, mais c'est beaucoup sur le ciel) d'écart.





Vincent

Modifié 18 novembre 2012 par Daube-sonne

[manu41]

Gérard , on fait le même job :D , mais ma table est en bois

[gerard33]

Je suppose que tu as réglé son support à 45° et droit vers le secteur Nord. C'est surement une bonne approximation, surement suffisante.

oui

j'attend que le ciel se dégage pour retester

Gérard , on fait le même job :D , mais ma table est en bois

je ne suis pas du tout à l'aise avec le bois

[Daube-sonne]

Bonjour,

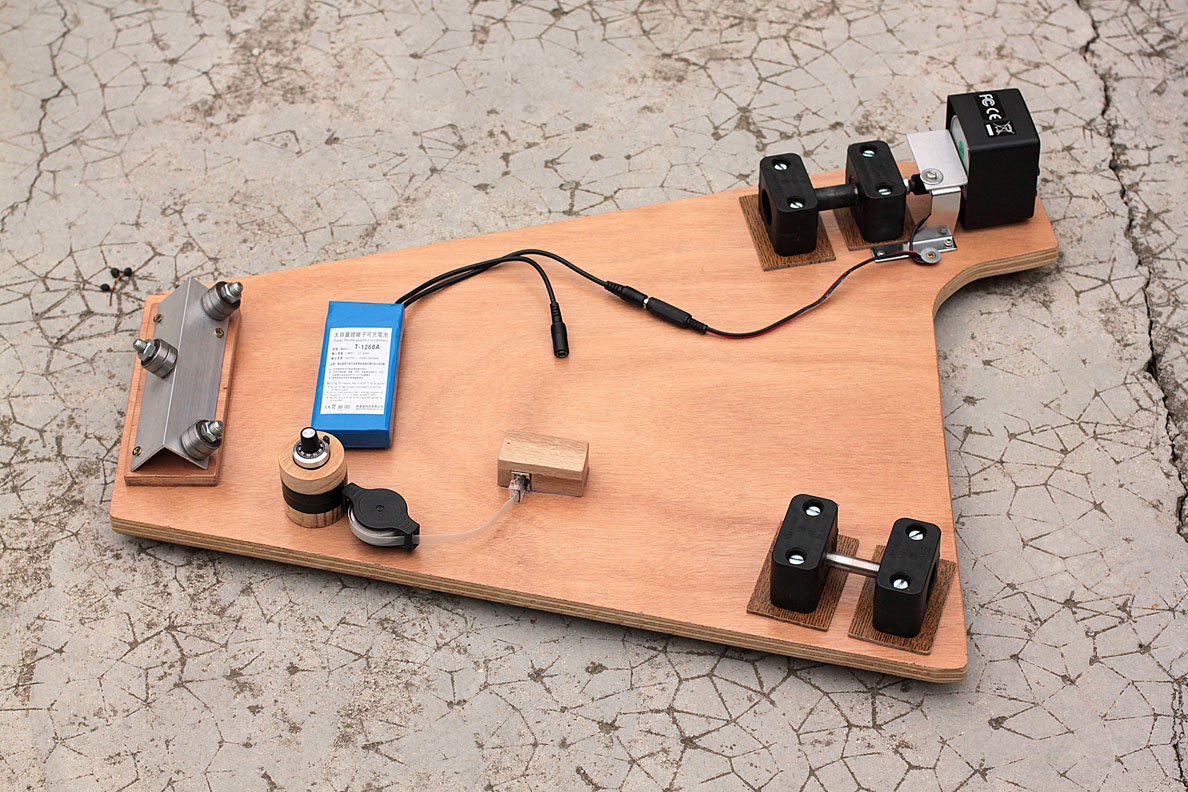

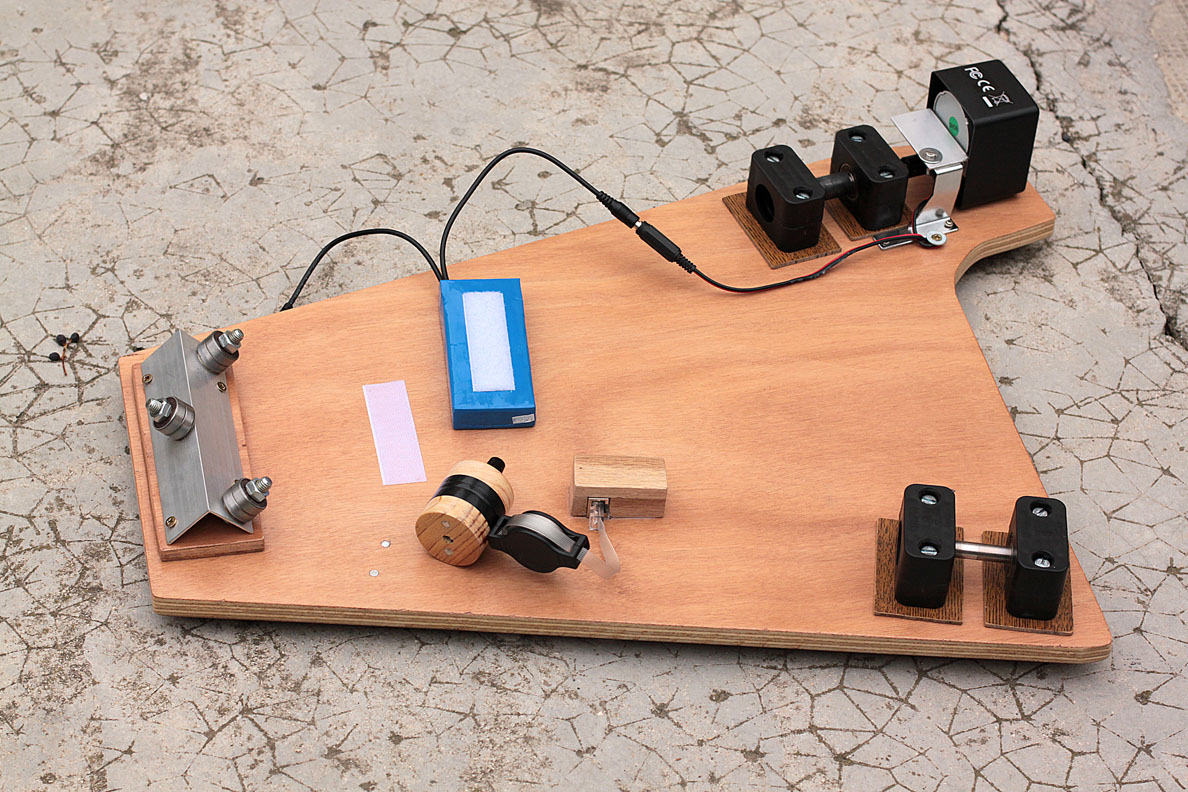

Je viens de finir le déport du potentiomètre.

J'ai fait passer les fils sous la table, ils ressortent par une fiche RJ45 femelle.



Le potar 10 tours et son bouton compte-tour tiennent sur la planche par des aimants (petits mais sacrément costauds) implémentés dans le bois.

La batterie elle est sur du scratch.



J'ai mis cette commande côté Est, vu que c'est la position la plus fréquentée ; quand on pointe le Sud, le PO est à l'Est...







Premier essai sur le ciel ce week end à notre RAGBR...



Amicalement, Vincent

Modifié 7 décembre 2012 par Daube-sonne

[BBBenj]

Coucou !



Impatient de voir ça ! Vraiment de la belle ouvrage. Comme d'habitude avec toi, d'ailleurs.

[Daube-sonne]

Coucou !



Impatient de voir ça ! Vraiment de la belle ouvrage. Comme d'habitude avec toi, d'ailleurs.



Merci Benjamin ! Mais moi je bricole, la table est de Michel (Moebius) !

Alors j'essaie d'être propre... avec les outils que j'utilise c'est pas simple.

[manu41]

Une promo sur les boutons compte tours de 0 à 10 :http://www.selectronic.fr/bouton-compte-tours-pour-potentiometre-multitours.html

[Captain Flam]

Bonjour,



Je viens de finir le déport du potentiomètre.

J'ai fait passer les fils sous la table, ils ressortent par une fiche RJ45 femelle.



Le potar 10 tours et son bouton compte-tour tiennent sur la planche par des aimants (petits mais sacrément costauds) implémentés dans le bois.

La batterie elle est sur du scratch.



J'ai mis cette commande côté Est, vu que c'est la position la plus fréquentée ; quand on pointe le Sud, le PO est à l'Est...







Premier essai sur le ciel ce week end à notre RAGBR...



Amicalement, Vincent



Belle bête, Bravo, bienvenu au Club des tables EQ optimisées

Reste à effectuer le branchement du bouton et à faire la manipe pour faire tourner le moteur a partir de 0 en enlevant la resistance N°1



Fab

Modifié 15 décembre 2012 par descharles

[Daube-sonne]

Reste à effectuer le branchement du bouton et à faire la manipe pour faire tourner le moteur a partir de 0 en enlevant la resistance N°1

Fab



Oui merci de me rappeler le truc, je comprends d'autant mieux l’intérêt qui m'avait un peu échappé au début.

Je m'explique : mon galets est petit aussi la vitesse du moteur n'est pas un souci, le potar arrive à se caler sur la vitesse du ciel.



Sauf que je viens de m'apercevoir hier soir en réglant cette vitesse au potar 10 tours, que je suis à 0,75t sur les 10t du potar (avec un dob de 30kg en charge sur la table).



Quand je mets le potar à 0, le moteur "tourne", lentement mais il tourne...



Du coup je me dis que si je remplace mon dobson de 30kg par une lunette ou un trépied + APN beaucoup plus léger va falloir que je descende cette valeur, et j'espère ne pas arriver en buté du 0 avec toujours une vitesse trop élevé (pour la charge sur la table) ?



Je testerai ça, rapidement, ma lunette fait 10kg, je compte régler le potar pour avoir la bonne vitesse, si j'y arrive je n'aurai pas besoin de shunter cette résistance. Sinon bien comme je te disais merci de me rappeler la solution





Mais j'oublie de vous parlez de ce retour de RAGBR !

Bon déjà la RAGBR avec 26 furieux en plein mois de décembre, c'est quelque chose...

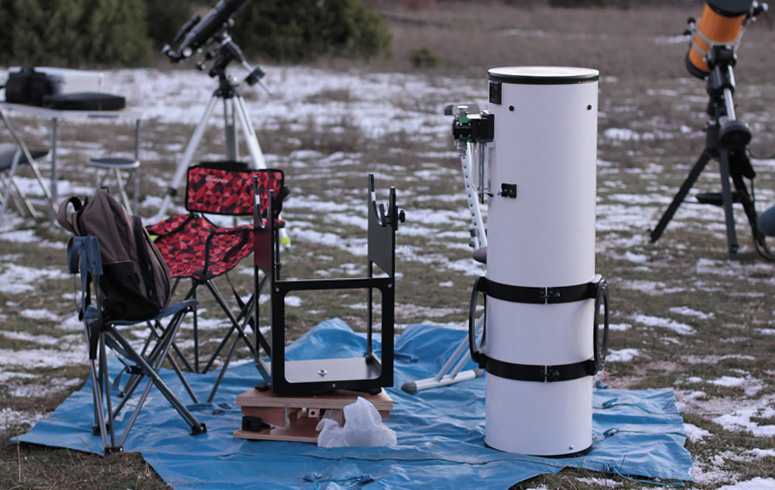

Voilà j'ai posé ma table EQ sur une bâche...



J'attends la nuit (enfin la polaire) pour la mise en station.

Le laser vert est tenu au chaud, puis le moment venu, je l’insère dans son support (sur le plateau supérieur de la table) et vise la polaire, je place des cales et mon laser pointe au bon endroit.

Pour le fun je fais bouger la table (le sac en plastique est là pour empêcher le grip du galet moteur ; le secteur glisse sur le plastique) : on voit un rayon vert accroché à la polaire qui balance avec la table, preuve que cette ligne verte est bien l'axe de rotation de ma table.



Bien ensuite, j'installe le dobson sur sa base. Et j'envoie du lourd sur une étoile (x600) je la place sur le bord du champ de l'oculaire pour mieux voir son déplacement et règle le potar pour qu'elle s'immobilise !



C'est finit, je peux vous dire que j'ai profité d'une qualité de suivi parfaite de chez parfaite. Je n'ai vu strictement aucune dérive d'objet pendant toute la nuit. Et je suis du genre à utiliser le 600x assez souvent sur les NP



Je n'irais pas jusqu'à dire que ces améliorations (mise en station laser matérialisant l'axe de rotation réel de la table, + potar 10t) sont indispensables ; c'est vrai qu'on peut "jeter" sa table au nord et avec ses gros doigts stabiliser plus ou moins une étoile dans le champ oculaire, c'est suffisant pour déjà profiter d'un suivi "visuel" bien confortable.

Mais je vois quand même une nette différence avec au final un temps de mise en œuvre identique : le potar n'aura plus besoin d'être retouché (peut-être un peu si la T° est très différente). Et la mise en station au laser ne prend pas vraiment plus de temps qu'avec boussole et niveau.





J'espère avoir convaincu les plus sceptiques



Amicalement, Vincent

Modifié 9 décembre 2012 par Daube-sonne

[Bruno44]

Bonjour,



Je relance le post pour avoir un retour d'expérience et un avis sur l'utilisation du moteur Q1 ?



Merci d'avance. Bruno.

[manu41]

Je n'ai pas de problème avec sur la table

[Captain Flam]

Apres le montage effectuer sur ma table avec un potentiometre voir post 92 et 121 le suivi y est excellent tout au long du parcour de la table soit environ 1h30 juju est reste centré dans l'oculaire de 8mm



Fab

Modifié 15 février 2013 par descharles

[Bruno44]

Merci pour l'information.

Félicitation pour la réalisation de cette table, c'est du beau travail !

Et le potar sur l'EQ1 est une excellente idée.

Bruno.

Modifié 18 février 2013 par Bruno44

[Denis Udrea]

Voici les plans photos avec les côtes tant attendus pour certain d'entre vous

bon montage





PLATEAU SUPERIEUR







SECTEUR SUD





Fab!spacecraft!



Bonjour Fab,



Félicitations pour ce post très clair et documenté.

Ce montage me titille.... Mais en étudiant attentivement les cotes (en fait je tente de réaliser des plans de découpages) je me demande s'il n'y a pas une erreur dans la cote de la base du secteur sud : elle est indiqué "530" et c'est plus long que la largeur du plateau supérieur !!! Est-ce que je loupe quelque chose ? Ne serait-ce pas une inversion de chiffres et il faudrait lire "350"



Merci d'avance
