L'abri, c'est parti!

[sebastien85]

Félicitation pour cette magnifique réalisation ! vraiment du beau travail , ça fait rêver



Une question : j'envisage sérieusement de monter un abri en structure bois également , mais bien que bricoleur dans l'âme depuis des années je me pose néanmoins pas mal de questions sur les constructions en ossature bois , le choix des bois (section , traitement...) , les systèmes de contreventement ,choix isolation , calcul de charge pour la toiture etc... bref plein de questions



Tu es du métier (bois) ? , où tu t'es fait assister par quelqu'un qui connaît très bien le domaine du bois ?



Encore bravo pour ce magnifique observatoire



Seb.

[dagar]

Bonjour



Très belle construction, super l'armoire électrique. Bravo

[Bob755]

Félicitation pour cette magnifique réalisation ! vraiment du beau travail , ça fait rêver



Une question : j'envisage sérieusement de monter un abri en structure bois également , mais bien que bricoleur dans l'âme depuis des années je me pose néanmoins pas mal de questions sur les constructions en ossature bois , le choix des bois (section , traitement...) , les systèmes de contreventement ,choix isolation , calcul de charge pour la toiture etc... bref plein de questions



Tu es du métier (bois) ? , où tu t'es fait assister par quelqu'un qui connaît très bien le domaine du bois ?



Encore bravo pour ce magnifique observatoire



Seb.



Bonjour seraphin,

Non je ne suis pas du métier . Je suis informaticien mais je bricole depuis des années et je me suis pas mal renseigné sur internet avant de commencer.



Je pense qu'avec ce type de construction, on n'a pas besoin de se prendre trop la tête avec des calculs de charge etc. Il faut s'inspirer des constructions similaires et utiliser du bon sens en fonction de son cahier de charges et des matériaux à sa disposition.

La seule chose que je trouve difficile à estimer est sa résistance en cas de tempête. Le mien est relativement protéger par des arbres et haies mais bon....



Si tu as des questions précises, tu peux me contacter par mp et j’essaierai de te répondre.

[sebastien85]

Merci pour ces infos et merci d'avance pour ton aide



Effectivement pour les calculs de charge , ici (Vendée) pas de risque pour le toit avec la neige .

Par contre pour le vent je suis bien exposé... d'où mon interrogation sur les différentes façons de mettre en place les contreventements (du moins au plus efficace).



Je vais continuer de zieuter sur le net



A+

Seb

[Bob755]

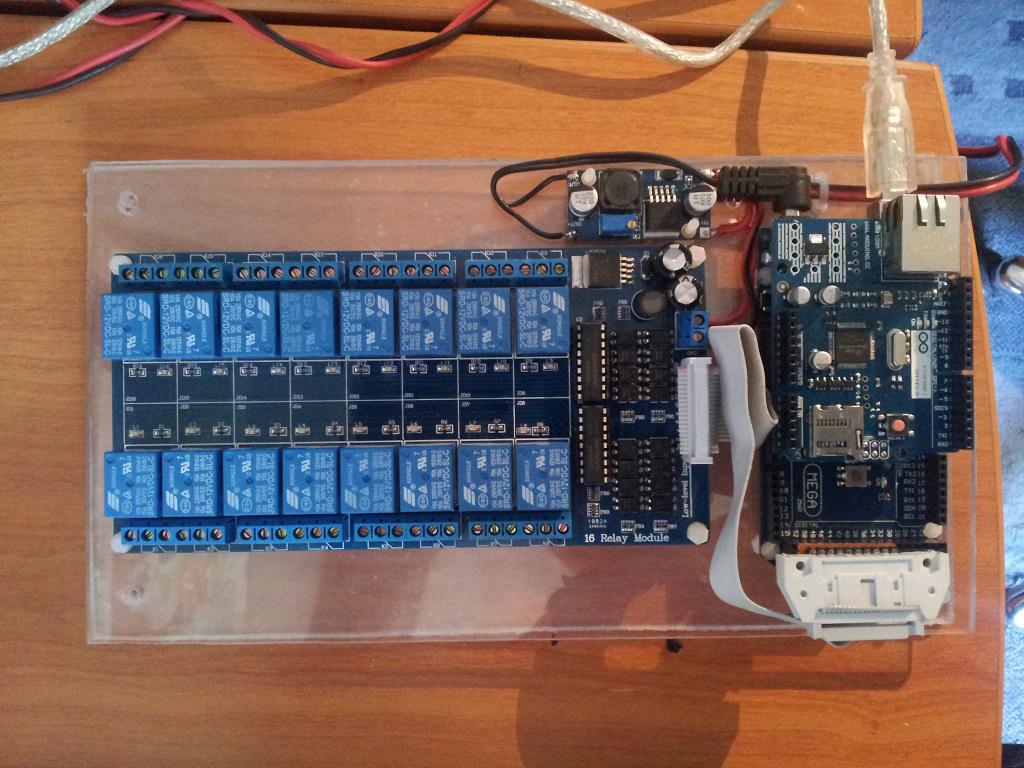

Carte informatique principale en cours de développement.





Elle va piloter les relais de puissance situés dans l'armoire électrique pour l’éclairage, chauffage, alimentations etc. Elle va aussi mesurer la température/humidité int/ext et surveiller divers états de fonctionnement comme ceux du système de sécurité.

Le module ethernet permettra une interface sur navigateur web.

[-Amenophis-]

Super boulot

Ton système fonctionne comme l'IPX800 en fait non ?



(Si tu en fait un autre je te l'achète )

[Yphrate]

Ton système fonctionne comme l'IPX800 en fait non ?



Oui je pense, l'ipx n'est "qu'un tas" de relais pilotables via interface web et requête http.

Donc tout à fait faisable avec un arduino/shield ethernet ou arduino/RPI



Super boulot au passage bob755

Modifié 1 juillet 2015 par Yphrate

[-Amenophis-]

Oui il faut tout de même être capable de rédiger la programmation

[Bob755]

Oui, l'IPX est module de commande avec des entrées/sorties analogiques et digitales.

Il a une interface web plutot bien faite et on peut programmer des envois de mails, plages de temps etc, donc pas mal.

J'avais en effet pensé à un IPX800 mais avec l'Arduino je peux faire ce que je veux.

Autres arguments qui m'ont poussé à faire le choix de l'Arduino:

- L'IPX n'a que 8 sorties relais et j'ai 16 (~ 50 E/S digitales)

- L'IPX a 4 entrées analogiques, l'Arduino a 16.

- L'ensemble des modules Arduino,carte relais, alimentation et connectique m'a couté environ 80€ par rapport à 180€ pour l'IPX.

- Je pourrais commander le moteur de la toiture en rajoutant une carte interface.

- J'avais déjà développé un système de pilotage de chauffage a distance à base d'Arduino donc je peux réutiliser le code.

- C'est plus fun

[-Amenophis-]

Oui en effet, mais ce n'est pas à la porté de tout le monde



J'en profite pour te demander un conseil.

Imagine un abri situé à 100-150m de la maison principal. L'alimentation se fait par un touret jusqu'au système électrique de l'abri.

Est-ce que l'utilisation de prise CPL (Courant Porteur en Ligne) afin d'avoir internet est possible ?

[Bob755]

Oui en effet, mais ce n'est pas à la porté de tout le monde



Je ne dis pas le contraire mais c'est vrai pour beaucoup de choses.



Imagine un abri situé à 100-150m de la maison principal. L'alimentation se fait par un touret jusqu'au système électrique de l'abri.

Est-ce que l'utilisation de prise CPL (Courant Porteur en Ligne) afin d'avoir internet est possible ?



En théorie, le CPL peut aller jusqu’à 200m mais en pratique ça dépend de beaucoup de choses comme la section du cable, si le cable est raccordé directement entre les deux coupleurs CPL, le debit acceptable etc.

Le mieux est de faire des essais.

[Yphrate]

Oui en effet, mais ce n'est pas à la porté de tout le monde



J'en profite pour te demander un conseil.

Imagine un abri situé à 100-150m de la maison principal. L'alimentation se fait par un touret jusqu'au système électrique de l'abri.

Est-ce que l'utilisation de prise CPL (Courant Porteur en Ligne) afin d'avoir internet est possible ?



Oui je te le concède tout le monde ne peut pas le programmer mais c'est quand même moins fun

Pour ton histoire de cpl, perso, je tirerais plutot un rj45 avec genre un "regard" hermétique au milieu ou tu place un switch pour réemplifier le signal; ou alors une bonne grosse antenne wifi de 15db.



Cela serait mieux je pense

[-Amenophis-]

Le RJ45 c'est trop tard....



Concernant l'antenne Wifi, il faut que j'ai un visuel direct avec l'antenne émettrice.

Il y a malheureusement quelques arbres entre.

[Captain Flam]

Tres belle construction

Bravo

Fab

[Bob755]

Le RJ45 c'est trop tard....



Concernant l'antenne Wifi, il faut que j'ai un visuel direct avec l'antenne émettrice.

Il y a malheureusement quelques arbres entre.



J'ai vu que tu as publié plusieurs messages sur ton futur observatoire. Tu as commencé?

Tu n'as pas prévu de liaison réseau avec la maison quand tu as installé le câble électrique?

[-Amenophis-]

Je commence tout doucement.

Non car l'abri est séparé de la maison par une route goudronnée... impossible de faire une saignée pour mettre les cables.

J'ai donc juste fais un boitier électrique au bord du vergers puis j’amènerais le 220v par un touret.

[Bob755]

Je commence tout doucement.

Non car l'abri est séparé de la maison par une route goudronnée... impossible de faire une saignée pour mettre les cables.

J'ai donc juste fais un boitier électrique au bord du vergers puis j’amènerais le 220v par un touret.



Ok donc si je comprends bien ton cable tourret 200V traverse la route pendant tes séances d'observation.

Ton point de raccordement au bord du verger est à quelle distance de la maison?

[-Amenophis-]

Tu as tout compris.



Moins de 50m entre le bord du vergers et la maison.

[Bob755]

Tu as tout compris.



Moins de 50m entre le bord du vergers et la maison.



Si tu n'as pas d'obstacle entre ton point de raccordement et l'observatoire, tu peux tirer un cable rj45 jusqu'au point de raccordement. Tu y installes un point d'acces wifi avec une antenne externe pour passer en wifi jusqu’à l'observatoire.

[-Amenophis-]

Oui c'est une autre possibilité.

J'ai peur que l'antenne wifi au point de raccordement disparaissent très vite ....

Je vais essayer l'antenne 15db. C'est vendu en pack ? 1 antenne réceptrice et une antenne émettrice ?

[Bob755]

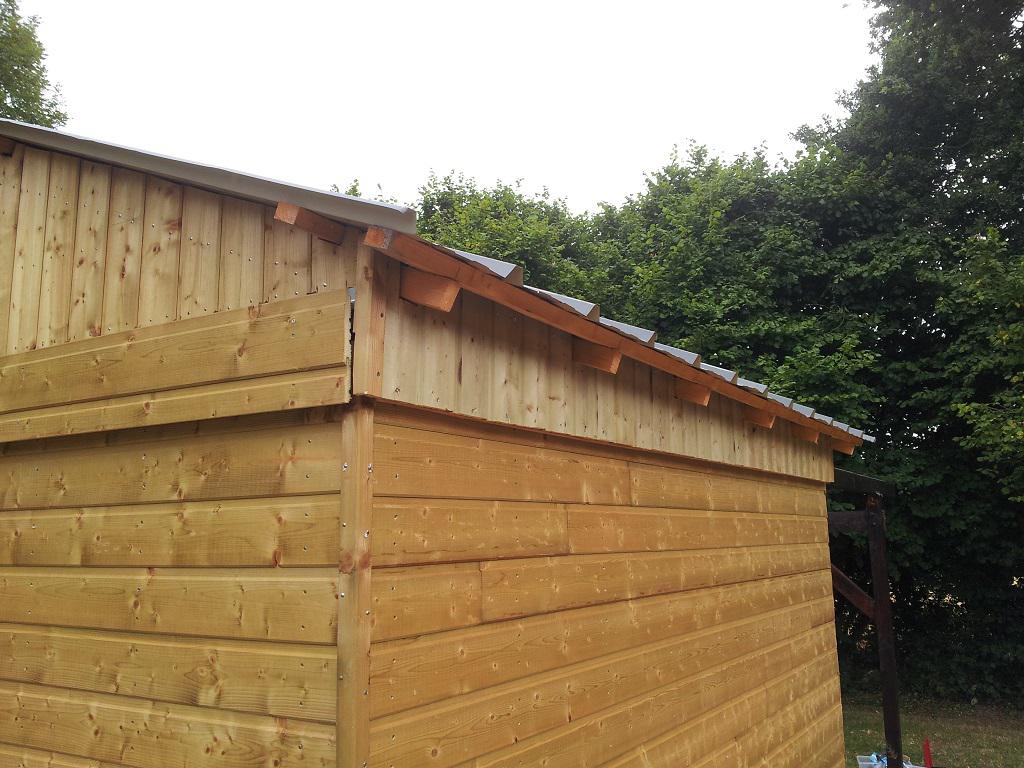

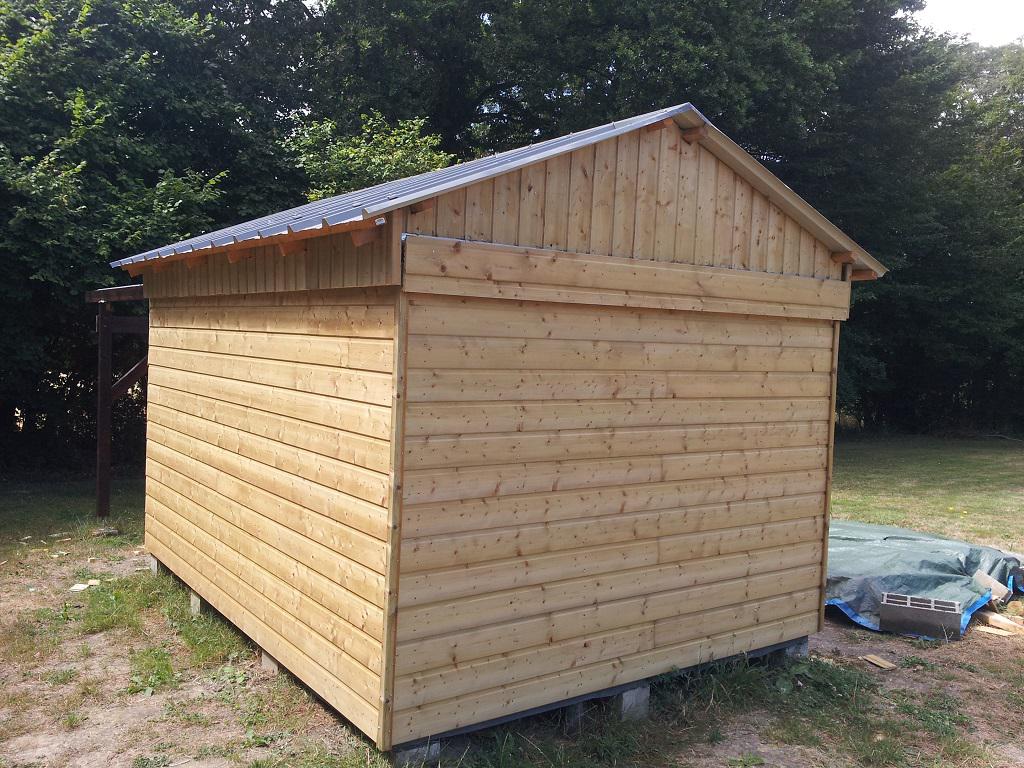

Les pignons et les cotés de la toiture ont été terminés le weekend dernier.

Un profilé alu "goutte d'eau" empêche l'eau de pluie qui coule sur le pignon d'entrer.







Il me reste la porte à faire et ensuite j'attaque l’intérieur.

Modifié 20 juillet 2015 par Bob755

[Captainboeing]

Beau boulot tout ça !
