Construction dobson 400

[nonodu28]

Pour les bases arrières, cela me semblait assez étrange également.

Pierre, j'ai prévu de mettre à la place des roulements sur les bases du support, du téflon. Est-ce que tu penses que cela peut le faire?

Pour le support du secondaire, est-ce que le système miroir-colle spéciale aquarium-bois est compatible. Ou bien faut -il visser une plaque alu sur le bois avant?

[PierreDesvaux]

Pour les supports de tranche à l'avant, une simple plaque téflon, c'est pas très bon. Cela va accrocher (un peu). D'autre part, si la tranche n'est pas parfaitement parallèle à la plaque téflon, le miroir va être supporté seulement sur un coin du téflon. Pas très bon.



Ou alors, comme je l'ai fait parfois, il faut poncer le téflon, de manière à obtenir une pyramide. La tranche du miroir reposant sur le sommet de la pyramide.



je n'ai jamais essayé la colle aquarium directement sur le bois. Je visse sur le support du secondaire, soit une plaque alu, soit une plaque en epoxy, utilisée en electronique. Et je colle le miroir la-dessus.

[manu41]

Ma plaque pour le miroir secondaire est un morceau de porte de coffret EDF en fibre de verre .

C'est mince , léger , solide et se coupe très bien .

J'ai préféré mettre des pattes de fixation pour pouvoir démonter le miroir pour le nettoyer .

[nonodu28]

Bonne idée Manu pour le support du secondaire. Le fait de pouvoir le retirer pour le nettoyer doit être appréciable.

Pierre, ce n'est pas une plaque en téflon, c'est comme un roulement,mais au lieu d'être en métal, il est en téflon.

J'ai acheté une barre ronde en téflon de 15mm de diamètre,à la base prévue pour le mouvement en azimut du flex-rocker, mais je compte la percer et la mettre en guise de roulement. Dans ce cas, ça va? ou bien dois je l'usiner en pyramide?

[manu41]

Je voulais pouvoir démonter le miroir car derrière le support secondaire ,

je vais mettre une résistance chauffante pour les nuits humides que nous avons parfois dans la région centre

[PierreDesvaux]

Ah oui, une rondelle en téflon, qui peut tourner sur un axe, c'est fort bien.

[manu41]

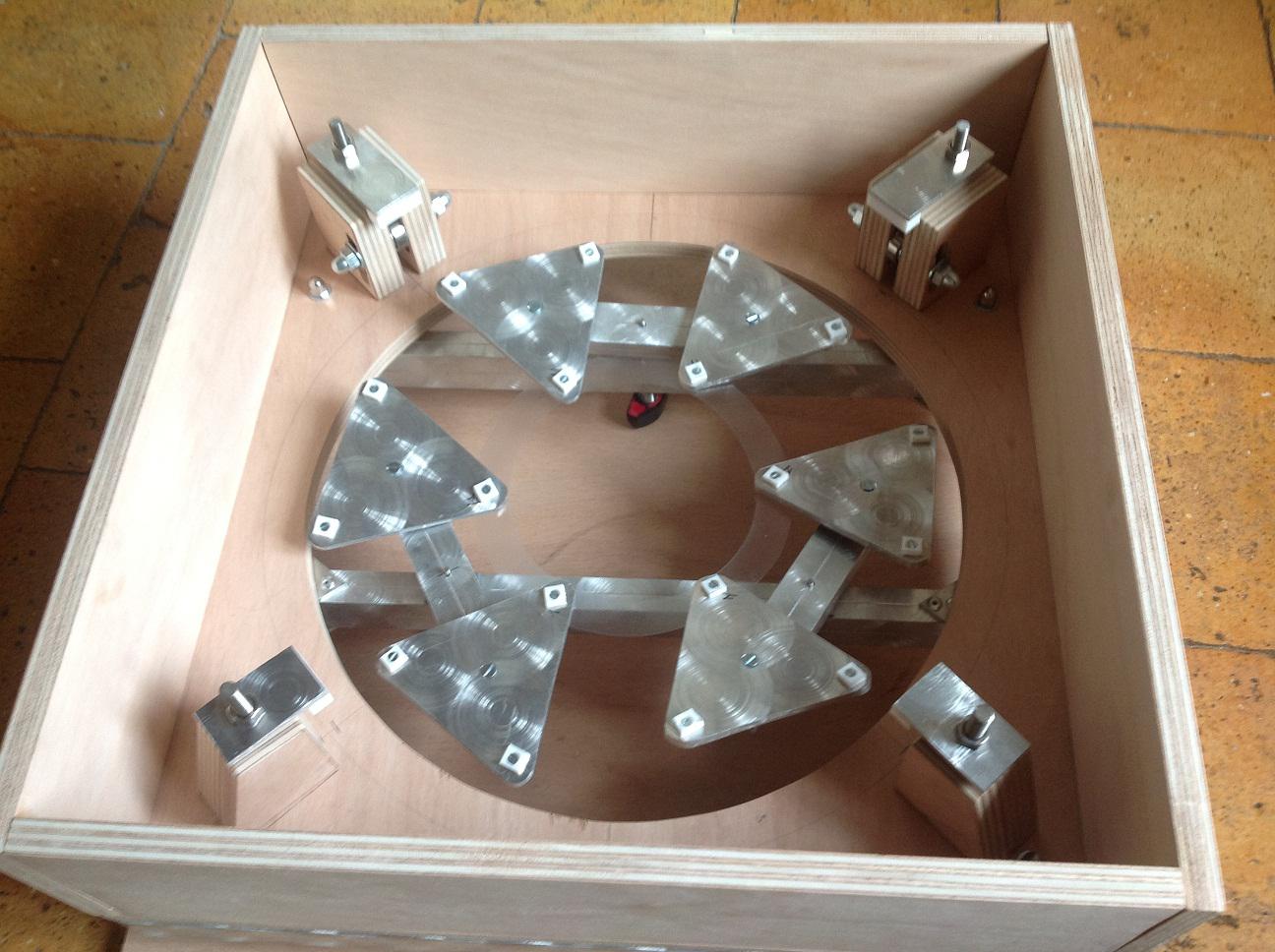

Vu le beau temps ce week-end , j'ai pu avancer un peu sur la boîte du primaire :

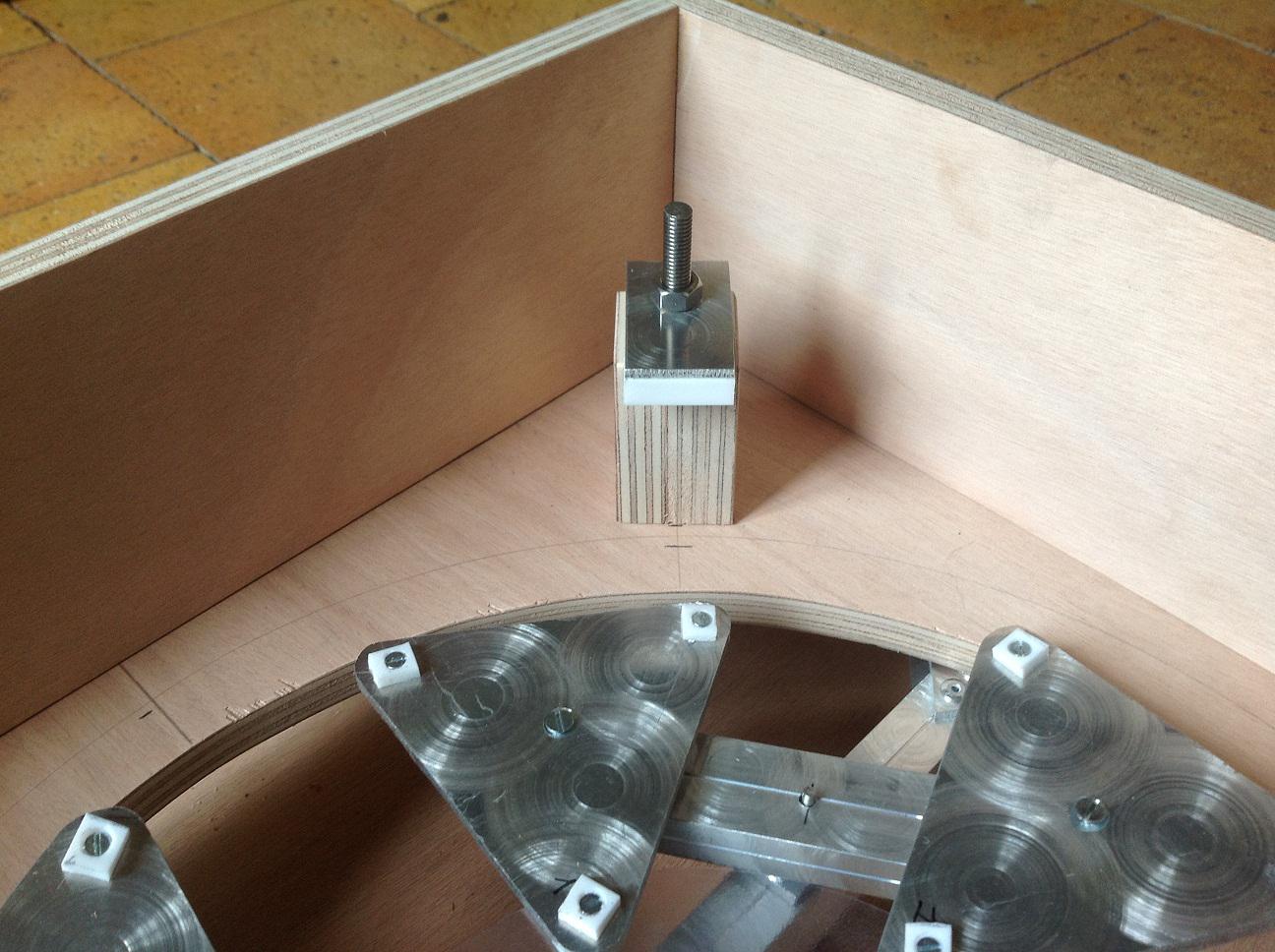

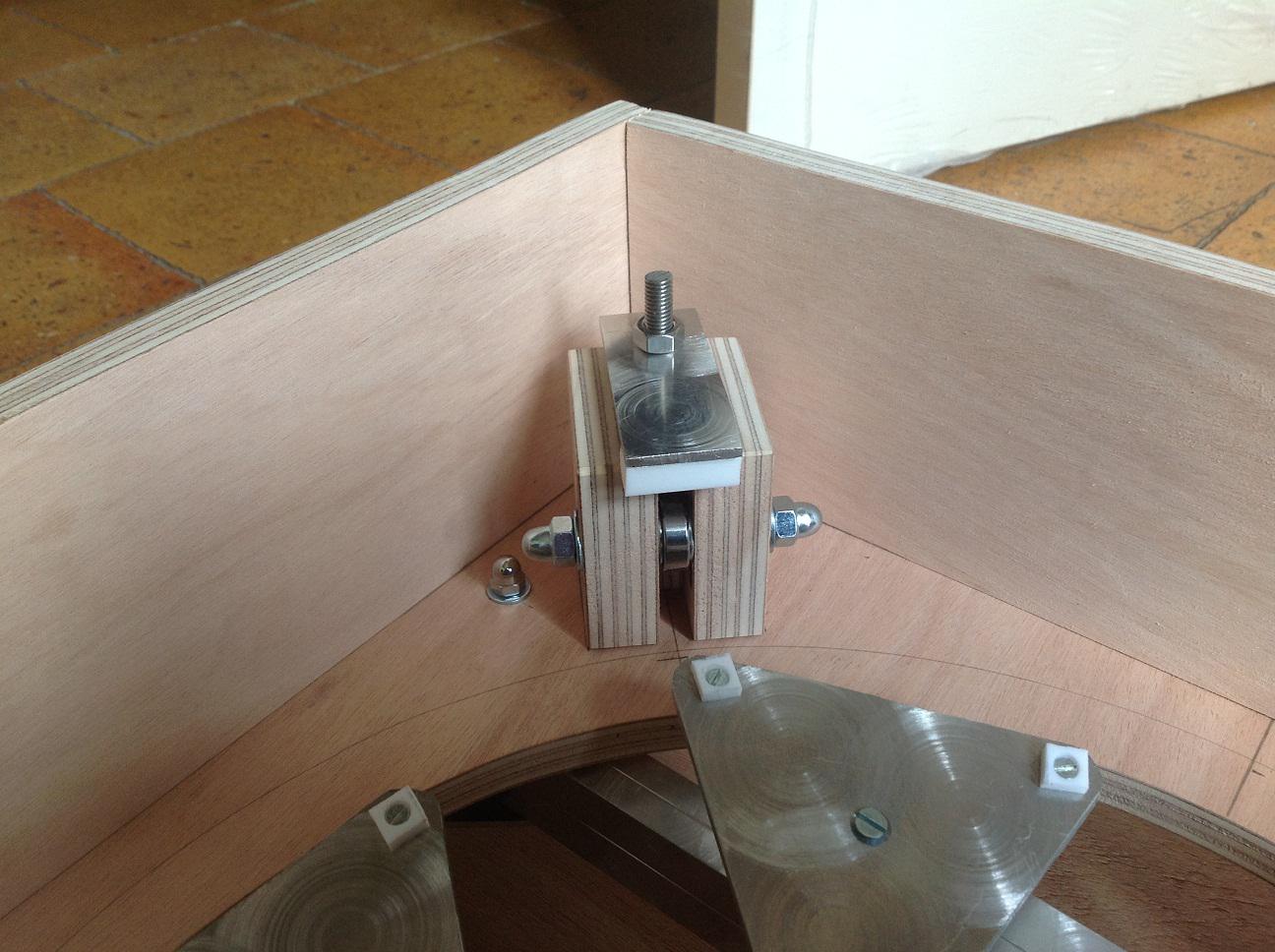

Pour bloquer le miroir j'ai mis du téflon sur les pattes :





[fred-burgeot]

Magnigique travail net et précis.



Fred.

[PierreDesvaux]

Les pattes de sécurité en alu, je ne sais pas trop... Cela brille, et donc, il peut y avoir des reflets. Soit je les peindrais, soit je les ferais en bois, soit au moins, je recouvrirais d'une plaquette de bois.



Pour le téflon sous les pattes, pourquoi pas, mais je n'ai jamais vu un miroir toucher les pattes... Il faudrait vraiment que le tube se mette à moins que l'horizontale pour que le miroir se mette à basculer, et jamais vu un miroir faire des sauts, même pendant les transports...

Modifié 11 février 2013 par PierreDesvaux

[manu41]

Pour les pattes en alu , j'avais bien pensé qu'elles pouvaient briller , donc je vais les recouvrir en noir

Pour le téflon , c'est plus pour la sécurité au cas ou , mais vu le poids du miroir , il y a peu de chances qu'il fasse des bons .

Sauf en cas de tonneaux pendant le transport

[John Mc Burne]

Eh ben dis donc, ça avance ton projet! Bravo manu, c'est du bon boulot, c'est propre et ça respire le travail bien fait

[rydel_charles]

Une question me vient à l'esprit: quid d'une bille enchâssée dans le bois à la place du roulement ? Car après tout deux cylindres ne se touchent qu'en un point s'ils sont orthogonaux non ?

[manu41]

L'avantage des roulements et de pouvoir les placer aux bons endroits suivant l'épaisseur du miroir.

Après deux billes font aussi l'affaire.

[manu41]

Je viens de tracer l'épure des tourillons.

Le CG se trouve à 43cm sous le barillet.

Cela me donne rayon des tourillons 43cm pour un angle de 120°.

C'est cohérent ou pas

[PierreDesvaux]

Si ton cg est à 43 cm au dessus du barillet, et si tu fait un flex rocker surbaissé, le diamètre des tourillons sera un peu plus grand: il vaut mieux que le cadre du barillet ne dépasse pas à l'avant des tourillons. Fais un dessin et regarde bien sur mes photos.

[manu41]

J'ai fait un dessin, j'ai pris le cg en dessous du barillet.

Avec mon dessin le barillet ne dépasse pas de l'avant.

Je regarde ton site en long en large et en travers :D

Je vais refaire mon épure (dessin) pour contrôler ça

[manu41]

Pierre tu as raison, j'ai remesuré mon sur mon dessin et le rayon des tourillons est de 46cm et non 43

Modifié 18 mai 2013 par manu41

[PierreDesvaux]

Ceci étant dit, un cg à 43cm, cela me semble haut... le fd du 400 est à combien ? 5 ?

[manu41]

le fd est à 4,5

[manu41]

J'ai refait mes calculs, et une erreur à été faite le premier coup.

Là je trouve un cg à 37 cm sous le barillet sans les tourillons.

Reste à estimer le poids des tourillons et faire le calcul pour un cg maxi et mini.

[manu41]

Les tourillons sont coupés, j'ai un cg moyen de 39cm sous le barillet.

je remonte sur le message 53 concernant le flex rocker.

J'ai pu me rendre compte qu'effectivement le diamètre de celui-ci dépend du cg et de la position des patins

Donc j'ai refait les plans de la base et du flex rocker.

Merci encore pour vos bons conseils.

[manu41]

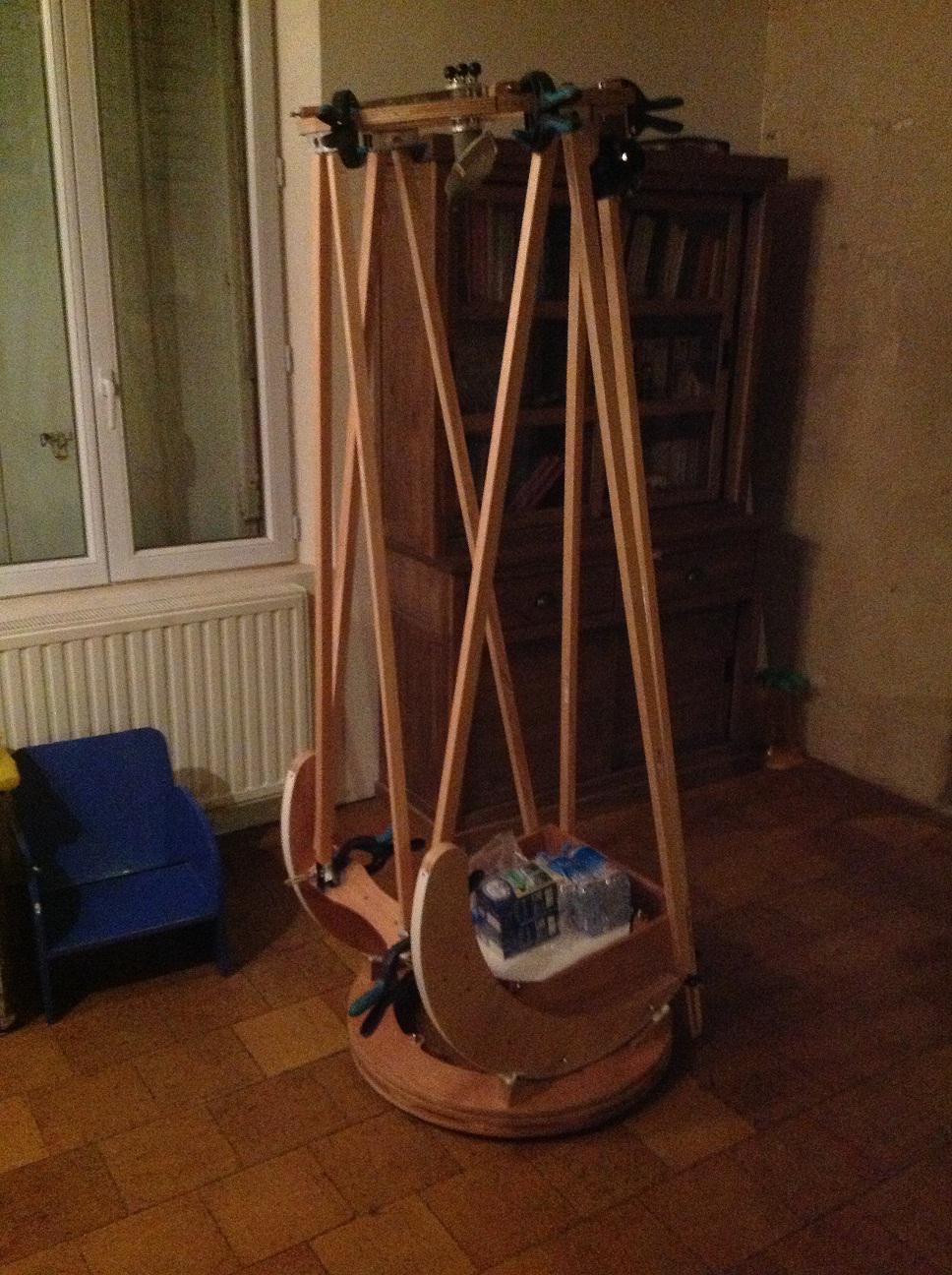

Voici une photo vite faite avec un montage en latte de bois.

Reste à peaufiner tout ça et après, si le temps le veut bien un teste de nuit.

Par contre je me demande si je ne vais pas coller mon secondaire, j'ai l'impression que mon montage avec les pattes de fixations n'est pas terrible





Cliquez sur la photo

[starbuch]

Superbe ton 400

[papatilleul]

Ya comme un petit air de Dobson Factory

Magnifique quoi !



Vivement la suite

[PierreDesvaux]

Je ne sais pas pourquoi, mais j'aime bien cet instrument...

[Toutiet]

Voici une photo vite faite avec un montage en latte de bois.

Reste à peaufiner tout ça et après, si le temps le veut bien un teste de nuit.

Par contre je me demande si je ne vais pas coller mon secondaire, j'ai l'impression que mon montage avec les pattes de fixations n'est pas terrible





Cliquez sur la photo



Ouais ! Youpi ! Un nouveau pionnier !

[manu41]

Je ne sais pas pourquoi, mais j'aime bien cet instrument...



Moi aussi, y a pas j'aime bien le design

[nonodu28]

Wouaw,trop beau!!!!!!

Tu avances pas mal, je suis à la traine.....

[manu41]

De nouvelles photos en extérieur, ce soir si le temps le permet je fais un teste.

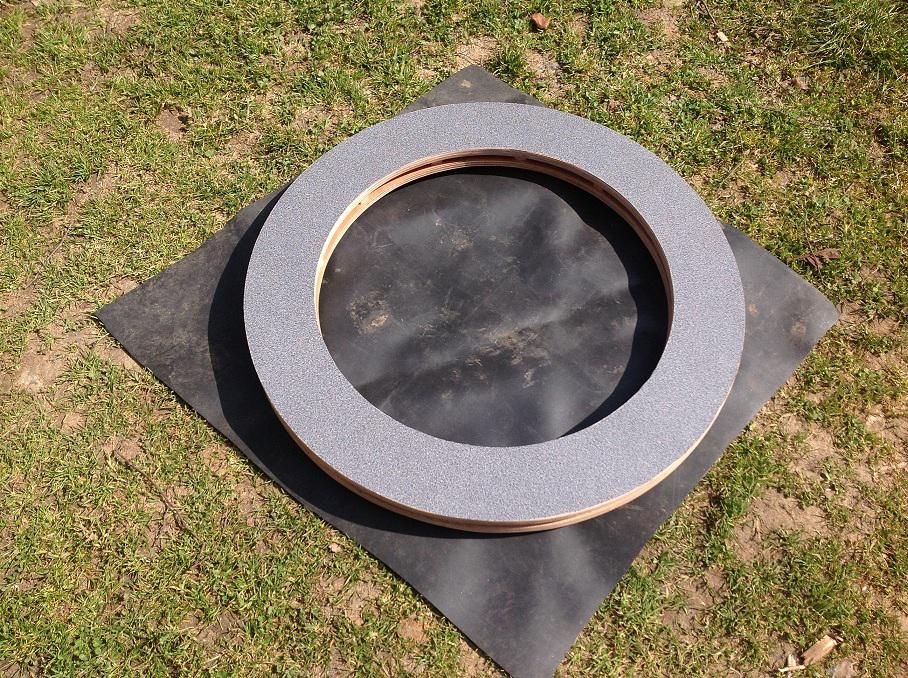

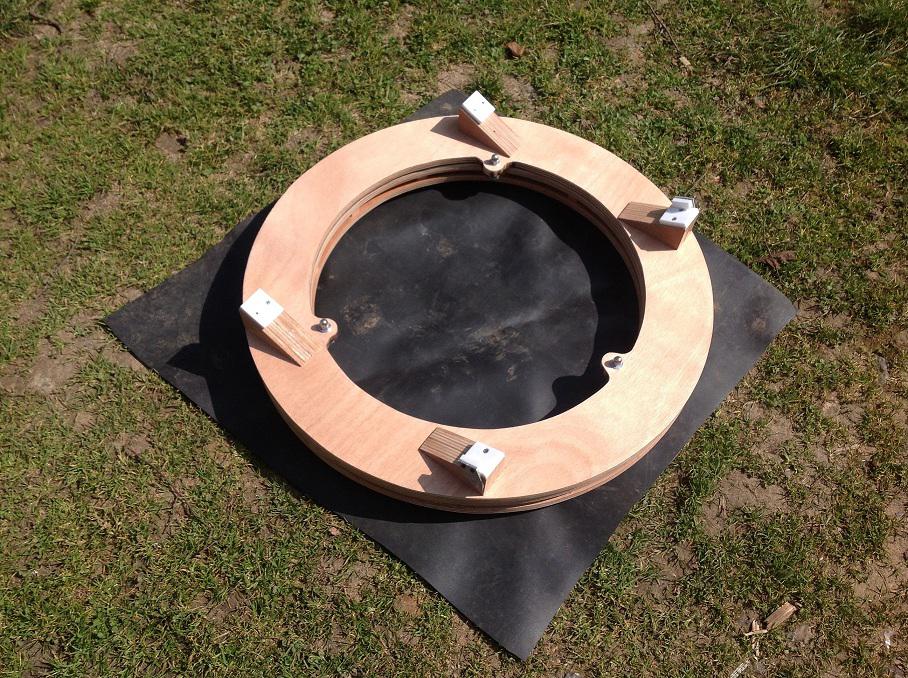

La base :

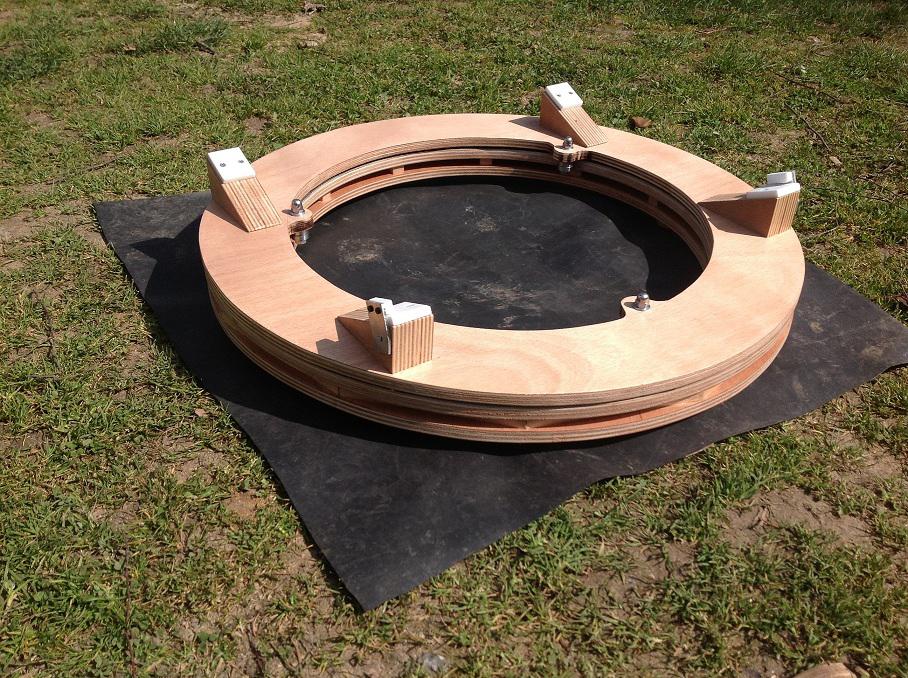

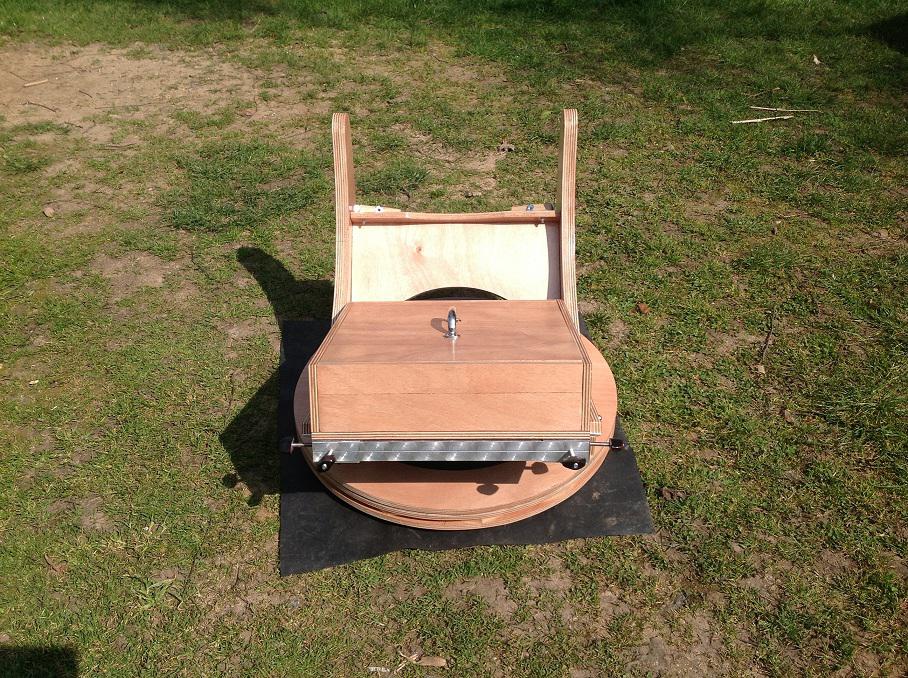

La base et le flexrocker :

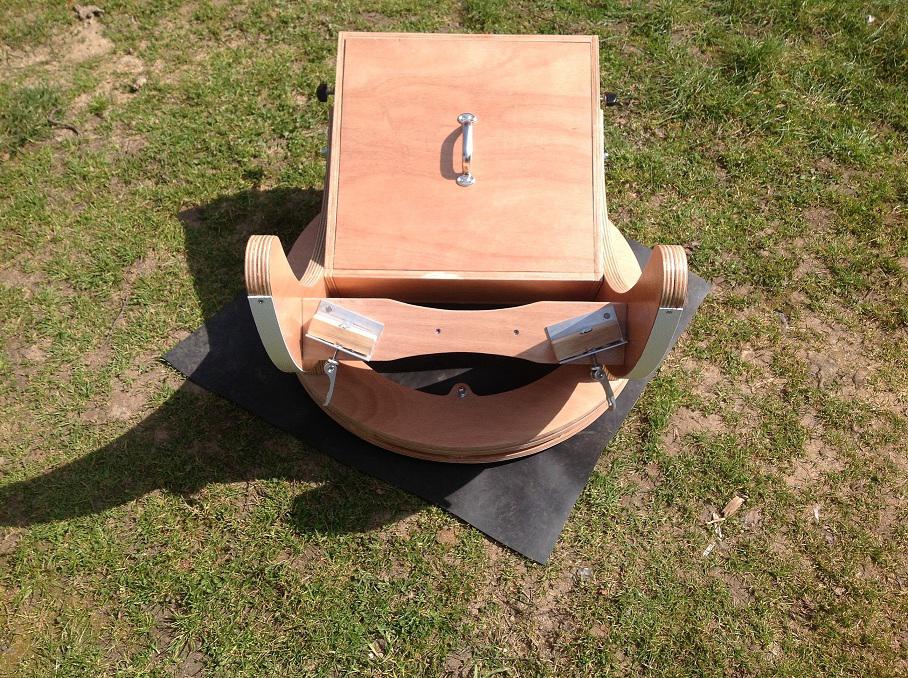

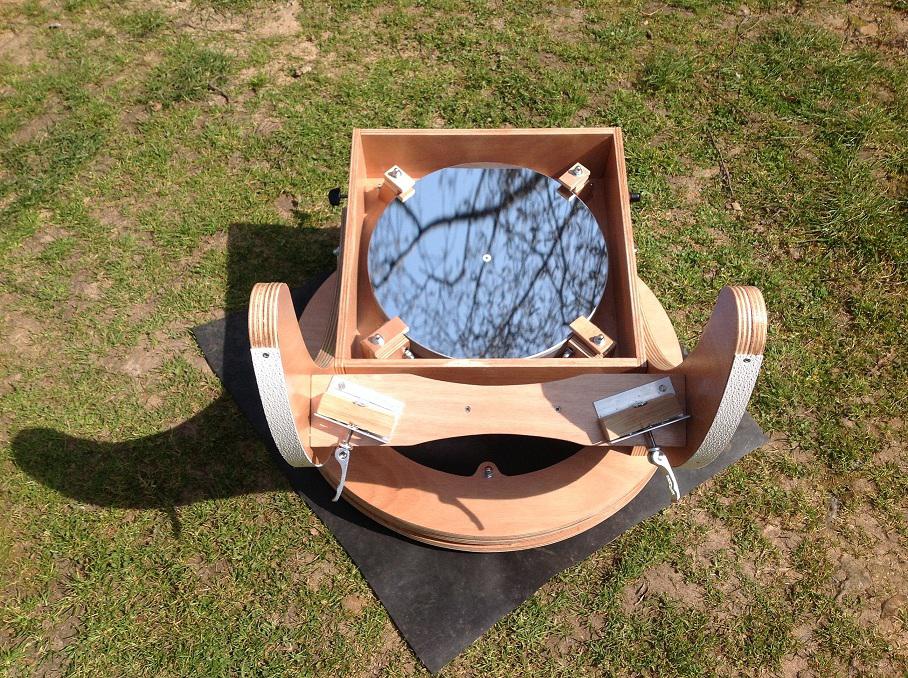

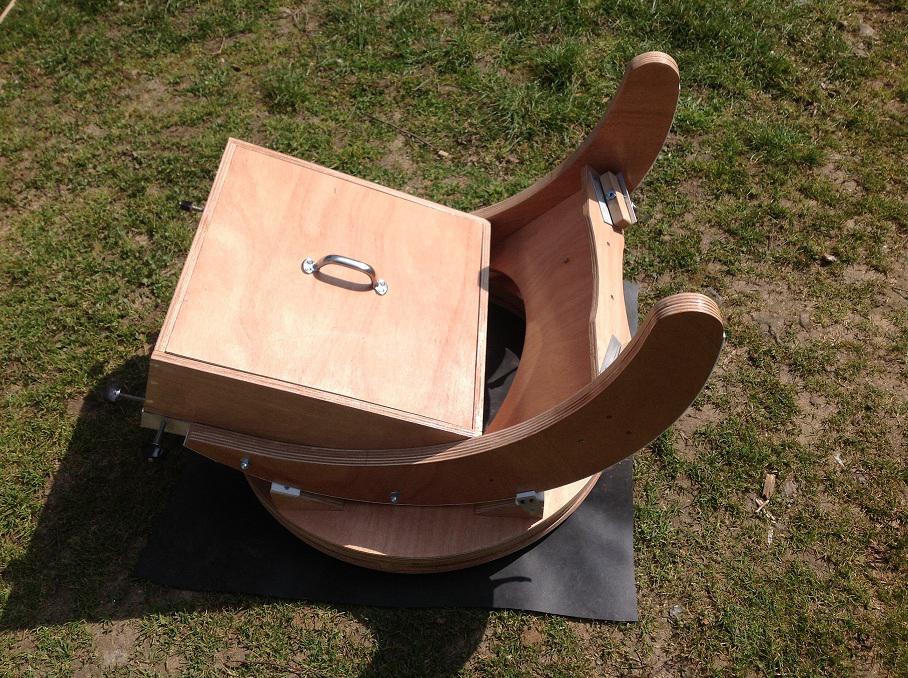

La caisse primaire :









[starbuch]

Superbe réalisation



Bravo !
