Celestron C5 sur monture Alt-Az

[sonata31]

J'ai acheté un Celestron C5 pour du nomadisme avec la monture Sky-Watcher All View



Le C5 :

http://dialou.fr/astronomie/documents_ext/C5/DSC01052.JPG

http://dialou.fr/astronomie/documents_ext/C5/DSC01053.JPG



Comme on le voit la queue d'aronde est en position standard par rapport au chercheur, pour une fixation sur une monture équatoriale standard



Le C5 monté sur la monture :

http://dialou.fr/astronomie/documents_ext/C5/DSC01054.JPG



Le montage est fait suivant le manuel qui précise bien la position de la monture par rapport au télescope afin que les déplacements de la monture ne soient pas inversés



On peut aussi envisager de monter le tube à l'intérieur mais on a exactement le même problème, c'est-à-dire le placement du chercheur dans une position inexploitable



Aussi me dis-je serait-il possible de tourner la fixation de la queue d'aronde de 90°



Pour cela il faudrait tourner de 90° la partie avnt fixée par quatre vis à 90° :

http://dialou.fr/astronomie/documents_ext/C5/DSC01055.JPG



Cela semble jouable



Et la partie arrière, également fixée par quatre vis à 90 ° :

http://dialou.fr/astronomie/documents_ext/C5/DSC01056.JPG



C'est ici que je me demande si c'est possible ?

[Bison]

Bonjour sonata31



Attention ! Avant de tourner les deux parties tu devras impérativement vérifier que SI la lame de Schmidt est solidaire de la partie avant le miroir est LUI AUSSI bien solidaire de la partie arrière alors, sinon tu vas les désappairer !



Question : vus les prix séparés du tube et de la monture, pourquoi ne pas avoir pris directement un Nexstar 5 SE? A mon avis l'économie n'est pas flagrante (sauf si tu as acheté le tube en occasion bien sûr !)

[sonata31]

Au départ j'étais parti pour le Nexstar, mais le choix de la monture Sky-Watcher s'est fait pour sa polyvalence : je fais aussi de la photo diurne, et cette monture permet de faire du panoramique et du du time-lapse

[chticumulus]

Hello !



Je pense que ça doit être possible mais effectivement bien repérer les positions respectives de l'avant et l'arrière afin de conserver les appairages...



Ici ( http://www.webastro.net/forum/showthread.php?t=73744&highlight=C5 ) j'avais entièrement démonté ces parties pour entretenir et améliorer mon premier C5. Le plus difficile fut de démonter la plaque alu collée dans la queue d'arronde ... Les photos peuvent te donner une idée de la conception du tube C5.



A+

Pierre

Modifié 29 décembre 2012 par chticumulus

[starac]

Bonjour,



Contrairement aux copains, aucune idée de ma part: ça me dépasse un peu à vrai dire .

Ceci étant, as-tu pensé à voir si le C5 ne pouvait pas être monté avec un support en "L"?

Ca ne devrait pas trop augmenter le porte-à-faux

(simple idée pour réflexion, je ne l'ai jamais essayé).

Et la monture devrait aussi pouvoir se mettre en station avec la fixation de queue d'aronde à 90° - le manuel ne prévoit-il pas les deux méthodes?

Peut-être que cémoi pourrait nous en dire plus?

Modifié 29 décembre 2012 par starac

[Bison]

Au départ j'étais parti pour le Nexstar, mais le choix de la monture Sky-Watcher s'est fait pour sa polyvalence : je fais aussi de la photo diurne, et cette monture permet de faire du panoramique et du du time-lapse



Ca se défend, le total est un peu moins cher quand même et elle est sans doute plus légère (et aussi rigide) que la monture SE1 du Nexstar. Seul avantage de cette dernière : elle a une table équatoriale qui permet de s'initier à l'astrophoto, au moins en grand champ. Il existe des queues d'arondes équipées d'une vis Kodak : http://www.teleskop-express.de/shop/product_info.php/info/p237_TS-Dovetail-Mounting-Bar-Vixen-Style---buttonhole-and-1-4--Screw.html

[sonata31]

Hello !



Je pense que ça doit être possible mais effectivement bien repérer les positions respectives de l'avant et l'arrière afin de conserver les appairages...



Ici ( http://www.webastro.net/forum/showthread.php?t=73744&highlight=C5 ) j'avais entièrement démonté ces parties pour entretenir et améliorer mon premier C5. Le plus difficile fut de démonter la plaque alu collée dans la queue d'arronde ... Les photos peuvent te donner une idée de la conception du tube C5.



A+

Pierre



Merci pour ton lien, ça devrait m'aider



Louis

[sonata31]

Bonjour,



Contrairement aux copains, aucune idée de ma part: ça me dépasse un peu à vrai dire .

Ceci étant, as-tu pensé à voir si le C5 ne pouvait pas être monté avec un support en "L"?

Ca ne devrait pas trop augmenter le porte-à-faux

(simple idée pour réflexion, je ne l'ai jamais essayé).

Et la monture devrait aussi pouvoir se mettre en station avec la fixation de queue d'aronde à 90° - le manuel ne prévoit-il pas les deux méthodes?

Peut-être que cémoi pourrait nous en dire plus?

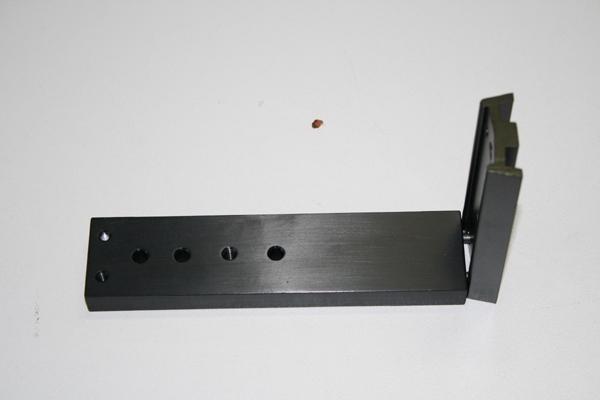

J'ai commandé un support en L, je ne l'aurais pas avant janvier, en attendant j'explore d'autres possibilités entre autre les anneaux, mais impossible d'en trouver disponibles en 150 mm



Louis

[sonata31]

Hello !



Je pense que ça doit être possible mais effectivement bien repérer les positions respectives de l'avant et l'arrière afin de conserver les appairages...



Ici ( http://www.webastro.net/forum/showthread.php?t=73744&highlight=C5 ) j'avais entièrement démonté ces parties pour entretenir et améliorer mon premier C5. Le plus difficile fut de démonter la plaque alu collée dans la queue d'arronde ... Les photos peuvent te donner une idée de la conception du tube C5.



A+

Pierre



Je viens de regarder en détail ta remise à neuf du C5 : super boulot !



Quelques questions :



- Est-il possible de démonter la collerette avant sans démonter la lame ?

- Le démontage de la collerette arrière entraîne j'ai l'impression, le démontage du miroir, à cause de la molette de mise au point ?

[JP60]

SONATA>> moi je te conseille de ne pas te lancer dans des démontage risqués et inutiles. Pour mon C8, j'avais changé l'emplacement du chercheur, il y a plusieurs emplacements prévus il suffit vérifier l'entraxe de certaines vis.

Mais au final, j'ai retiré le chercheur après avoir placé un Telrad collé sur le haut du tube, le chercheur ne me servait plus et je ne suis pas le seul!

Alors pose d'abord un Telrad ensuite tu jugeras de l'opportunité de conserver ton chercheur.

[sonata31]

C'est vrai qu'un démontage est toujours délicat



Sur le C5 il n'y a pas de possibilité pour déplacer le chercheur à un autre endroit



Le Telrad peut en effet être une solution surtout en visuel

[sebcostes]

Elle est pas goto cette monture Skywatcher ?

[sonata31]

Elle est pas goto cette monture Skywatcher ?



Si

[cémoi]

Sur le C5 il n'y a pas de possibilité pour déplacer le chercheur à un autre endroit



Bonsoir,

Et.... la queue d'aronde.. Il n'y a pas non plus possibilité de la changer de place ? Cela semblerait bien plus simple.. Il y a des vis tout autour du tube optique.

Au pire, tu rachètes juste une queue d'aronde un peu plus longue pour arriver à les utiliser.



Bon, de toutes façons, un chercheur avec une monture goto n'est vraiment indispensable que pour centrer les deux étoiles repères au moment de la procédure d'initialisation.

[sonata31]

Non pas de possibilité de déplacer la queue d'aronde

C'est sûr que le viseur n'est utilisé qu'au moment de l'initialisation de la monture, aussi le telrad paraît être une bonne solution et suffisante

[cémoi]

Non pas de possibilité de déplacer la queue d'aronde



Une queue d'aronde de la longueur du tube optique devrait te permettre d'utiliser les emplacements de vis que l'on voit bien sur les photos, et qui se trouvent de chaque coté, tout autour du tube..

J'ai par exemple fixé deux queues d'aronde en utilisant ces emplacements sur mon Meade acf.. Une sert pour une lunette montée en //, et l'autre comme rail de contrepoids. C'est fait pour..

Maintenant, tu peux aussi probablement t'en servir pour fixer un telrad. C'est toujours mieux qu'un adhésif.

[sost]

On ne voit pas très bien mais ta queue d'arronde n'est pas fixée avec le même type de vis que celle qui sont autour du tube ?

Dans ce cas, déplace la queue.

Sinon, pourquoi ne pas retourner le tube, et faire le calibrage du goto ensuite, peut-être qu'il peut compenser.

Sur ta photo tube monté, tu retournes le tube tu as la molette en bas et le chercheur en haut, ( c'est bête mais j'ai fait l'erreur avec le miens la première fois et c'est en observant que je me suis dit je suis trop c... ) mais je ne suis pas en goto, tu peux toujours essayer.

Rester dans cette position et changer l'emplacement du chercheur n'enlève pas le pb de la molette de map qui est très mal placé ainsi.



Avis d'un possesseur de SC8 sur altaz mais non goto...

Modifié 29 décembre 2012 par sost

[sonata31]

D'après le manuel il est impératif de monter le tube de cette façon par rapport à la monture



La queue d'aronde est fixée avec 4 vis donc impossibilité de la monter ailleurs

[sost]

Dans ce cas, meilleure solution, achté une queue et la fixer sur les vis existante.

[starac]

Sinon, autre solution:

Acheter des colliers adaptés et fixer la queue d'aronde dessus: en desserrant les colliers, on place le tube à la position souhaitée à l'arc-minute près .

[sonata31]

Impossible de trouver des colliers de 150 mm disponibles

[sonata31]

Je viens de regarder les dimensions d'un telrad : plus de 21 cm de long

Est-ce montable sur un C5 ?

[sonata31]

Le quickfinder ne serait-il pas mieux adapté pour le C5 ?

[sebcostes]

Le quickfinder ne serait-il pas mieux adapté pour le C5 ?



Si;)

[sonata31]

Bon, je crois que je vais m'arrêter à cette solution : le QuikFinder

[JP60]

oui si le Telrad ne passe pas, le Quik finder est une bonne solution, un peu moins pratique que le Telrad qui possède des cercles représentés sur les ATLAS et un meilleur réglage de l'intensité! le problème des Quik finder c'est le réglage de luminosité toujours trop lumineux et les piles boutons qu'il faut changer fréquemment, sur le Telrad on peut oublier de l'éteindre la pile dure longtemps!

[sost]

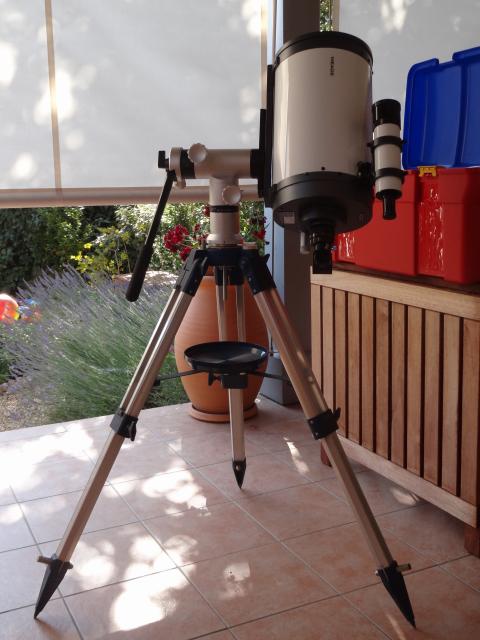

Attention de ne pas oublier le pb de la molette de map, sur mon sc8 meade c'est très inconfortable d'observer avec la molette sur le frond, voire impossible de bien placer l'oeil avec certains oculaires. Sur ma photo il y a le reducteur qui éloigne le rc du tube mais sans reducteur cela risque d'etre ennuyeux.

A voir en observant avec un C5.

[starac]

Bonsoir,



Impossible de trouver des colliers de 150 mm disponibles



J'suis au bout de mon latin, sauf ceci, mais cher (quoique d'excellente facture):

http://www.apm-telescopes.de/de/Mechanisches-Zubehoer/Rohrschellen-Leitrohrschellen/CNC-Rohrschelle-152-mm-130.html

[achille11]

hors de prix ces anneaux!!

[starac]

hors de prix ces anneaux!!



ce sont les seigneurs des anneaux ...

si je raisonne en termes de coût d'opportunité: c'est +/- l'équivalent d'un Dobson 150/1200 (qui n'a pas besoin d'anneaux )
