Motorisation du toit de mon abri

[David83]

Hello,



J'ai commencé la semaine passée à modifier mon installation pour pouvoir géré mon abri en remote. Actuellement tout fonctionne sauf le toit, car non motorisé pour le moment.



Justement, comment motoriser un toit roulant de 4m de long sur 2.5m de large ? A noter que son déplacement se fait à la force d'un doigt.



J'ai pensé à un moteur de porte de garage, mais il faut trouver un rail de plus de 4m. 5m serait bien car je pousse le toit un peu plus loin afin de gagner un peu sur l'horizon. De plus, est-ce que le rail,... supporteraient les conditions extérieures ?



D'autres idées ou suggestions ?



Merci pour votre aide

Modifié 30 janvier 2013 par David83

[Bob755]

Bonjour,



Il faut voir plutôt coté des systèmes de motorisations pour portail coulissant. Tu les trouves avec des crémaillères de 4m et +

[David83]

Merci Bob755. Faut-il encor trouver comment poser tout ça





Quelques images de mon abri, si ça peut aider : http://www.webastro.net/forum/showthread.php?t=85498&page=4

[météorite-83]

Salut, si tu cherche juste un moteur assez puissant on ma conseillé de prendre un moteur d'essuie glace de voiture.

C'est très puissant je vais utiliser ça dans ma coupole !

Ça vaut 20€ dans une casse auto !

Surtout si tu me dit que tu le pousse à un doigt

[Bob755]

J'ai vu aussi des solutions à base de tournevis électrique!

Le problème n'est pas vraiment le moteur mais plutôt le mécanisme d'entrainement . Sinon, il faut un système de poulie/câble mais c'est moins facile à mettre en oeuvre.



Pour réduire le prix, tu pourrais toujours prendre des crémaillères de portail et mettre un moteur type essuie glace de voiture ou tournevis électrique avec un pignon. Il faut savoir bricoler mais si tu as déjà construit ton abris......

N'oublie pas les contacts fin de course!

[PierreDesvaux]

Les solutions portail, c'est cher...



Un cable acier enroulé 2 fois sur une poulie actionnée par le moteur et bien tendu par des ressorts, cela doit le faire, et c'est plus simple et moins cher que la solution crémaillère. Pour aider le moteur, on peut rajouter un contrepoids, qui contrebalance les éventuels frottements.



Il vaut mieux prévoir une accélération/décélération pour la commande du moteur.

[David83]

Merci pour vos idées.



L'idée de la crémaillère est difficile à intégrer à mon abri. Du moins je ne vois pas trop comment faire. Par contre le principe est ultra simple.



L'idée des poulies avec un câble, je trouve intéressant. Ca rejoint un peu la motorisation d'une porte de garage. Dans mon cas l'intégration serait assez simple. Je ne pense pas que j'aie besoin d'un moteur puissant vu que je peux pousser mon toit à la force d'un doigt. Faudrait prévoir des relais de fin de course. Par contre l'histoire de ralentir sur les derniers cm est une bonne idée, mais comment faire ?



J'ai passé un peu de temps sur le net. Mis part à crémaillère et avec une motorisation de porte de garage, je n'ai rien trouvé d'autre.

[ceresius38]

Bonjour,

bien bien bien ...

J'aurais fini l'étanchéité toiture d'ici 15 J pour l'obs , et j'avoue déja penser a electriser l'ouverture du toit (alors que j'avais fait volontairement l'impasse dessus ).

Un systéme a cable / poulie, c'est aussi ce que je commence a imaginer chez moi , donc allez y toute idée est bonne a prendre .

[PierreDesvaux]

Le principe du cable tendu et enroulé sur une poulie, c'est ce qui est utilisé pour les motorisations Servocat de gros dobson. Cela fait tourner un gros 600 sans problème. Donc, pour un toit que l'on pousse d'un doigt, cela marchera.

[mario_18]

Bonsoir,

un systeme qui est simple: entrainement par chaine de velo et moteur d'essui glace 360°.

le moteur est fixé au bardage dans un coin à l'interieur de l'abri.

le pignon de velo n'est pas claveté sur le moteur mais serré avec des rondelles de friction la dureté se fait par des rondelles belleville ou un ressort.

la chaine elle est tendue sur la longueur de l'ouverture posée dans un U celui ci est fixé au toit.

Un interrupteur 3 positions pour inverser la polarité et un contacteur de fin de course à chaque extrémité.

j'ai déja fabriqué ce systeme pour motoriser une barre de securité sur ma porte coulissante de mon sous sol,



il est possible aussi de commander le toit depuis la maison via un second interrupteur branché en parallele .



mario

[Astrild]

Bonjour,



Pourrais-tu nous poster un petit schéma ? Je ne vois pas bien cette partie

" la chaine elle est tendue sur la longueur de l'ouverture posée dans un U celui ci est fixé au toit."



Merci d'avance

[ceresius38]

Bonsoir, moi aussi le concept pignon et chaine de vélo m'interesse !

[mario_18]

je vous prepare, ça le temps de dessiner et d'héberger les images.



mario

[mario_18]

Bonjour,



Pourrais-tu nous poster un petit schéma ? Je ne vois pas bien cette partie

" la chaine elle est tendue sur la longueur de l'ouverture posée dans un U celui ci est fixé au toit."



Merci d'avance



la chaine elle est tendue sur la longueur de l'ouverture

suivant besoin, si l'on veut une ouverture de 3m alors on pose 3M de chaine dans un U de 3M de petite largeur car à part soutenir la chaine il n'y a aucun effort dessus) on peut aussi le stoper plutôt grace aux contacteurs de fin de course.

concernant la vitesse d'ouverture elle sera obtenue par le diametre du pignon

plus celui ci sera petit, plus l'ouverture sera lente.

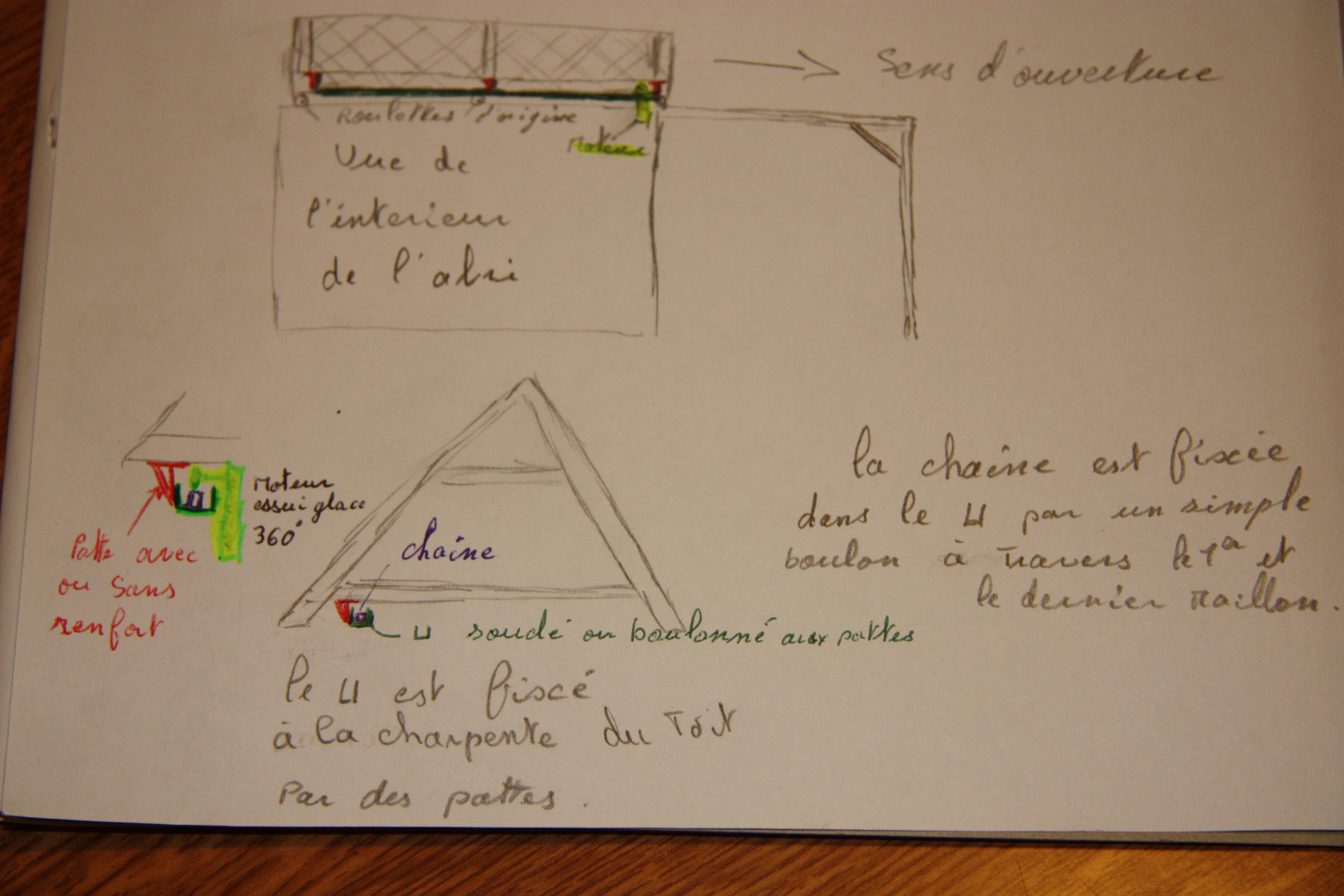

voici le schéma...



mario

[mario_18]

là c'est peu être mieux

[Astrild]

là c'est peu être mieux



OK, j'ai compris, en quelque sorte, la chaine remplace ma crémaillère, c'est ingénieux.

Merci

[mario_18]

oui tout à fait, avec plusieurs avantages:



le prix



le systeme supporte mieux un défaut d'allignement



la vitesse facilement ajustable par remplacement du pignon que l'on trouve partout ainsi que le necessaire pour la construction



branchement élèctrique simple à réaliser.

[ben5757]

Le probleme avec le moteur d'essuie glace, c'est surtout d'adapter le pignon au moteur.



J'ai monté le même principe que la chaine, sauf que j'ai remplacé la chaine par un rail de portail à cremaillere en plastique. Prendre le pignon qui va avec, mais le plus petit possible pour favoriser le couple. Le pignon a été fixé à l'arbre du moteur à la résine (soudage a froid).



Les dents sont assez profondes, ce qui laisse beaucoup de marge dans l'alignement de toiture et du rails.



Cherchez "cremaillere pignon portail" sur le net. C'est pas trés cher en barres de 2 ou 3 metres.



Un moteur d'essuie glace de twingo a un couple incroyable



Ben

[Captain Flam]

Le système avec un moteur d’essuie glace est très ingénieux et super facile à mettre en œuvre



Je garde l'idée pour mon observatoire

Félicitation "mario_18 "



Fab

Modifié 5 février 2013 par descharles

[Astrild]

Félicitation "Astrild"



Fab

descharles > Moi je suis juste celui qui a posé la question

[mario_18]

Le probleme avec le moteur d'essuie glace, c'est surtout d'adapter le pignon au moteur.

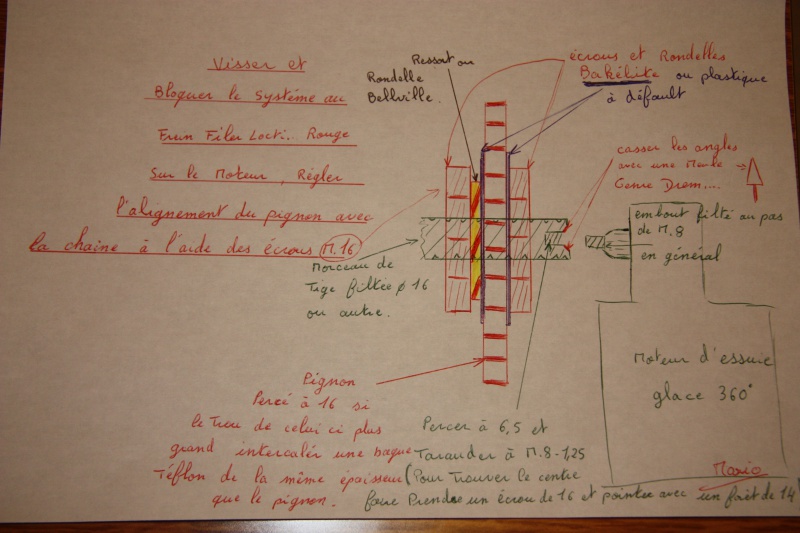

bonsoir, je reviens avec mes schémas, à défault de tour à métaux, voici une méthode qui est assé simple à mettre en oeuvre toujours avec peu de moyens.



concernant le diametre interieur du pignon par rapport au diametre de l'arbre ou de la tige filtée: il y a une autre solution c'est de souder une rondelle de 16 (une fois centré) de chaque coté du pignon.



mario

[Captain Flam]

désolé "mario_18" les félicitations étaient pour toi

donc bravo pour le montage

Fab

[mario_18]

Hello,



J'ai commencé la semaine passée à modifier mon installation pour pouvoir géré mon abri en remote. Actuellement tout fonctionne sauf le toit, car non motorisé pour le moment.



Justement, comment motoriser un toit roulant de 4m de long sur 2.5m de large ? A noter que son déplacement se fait à la force d'un doigt.



J'ai pensé à un moteur de porte de garage, mais il faut trouver un rail de plus de 4m. 5m serait bien car je pousse le toit un peu plus loin afin de gagner un peu sur l'horizon. De plus, est-ce que le rail,... supporteraient les conditions extérieures ?

D'autres idées ou suggestions ?



Merci pour votre aide

bonsoir David,

le systeme avec moteur d'essuie glace est réversible.

Il est tout à fait possible de fixer le moteur à la charpente du toit.(coin Gauche sur mon shema) Le rail de 4,5,6M lui sera fixé au bardage et sortira à l'exterieur le long de la poutre il faudra juste prevoir un systeme d'abri pour cette partie. je pensais à un morceau de rail de taille superieur fixé au toit, qui viendrai recouvrir le premier.

concernant le problème du cable electrique un enrouleur automatique serai fixé au bardage

(coin Droit du schema).



mario

Modifié 7 février 2013 par mario_18
