Mon observatoire

[Kerrigan]

Je vous présente mon observatoire qui n'est pas encore tout a fait fini, je n'ai malheureusement pas eut tellement le choix que de le faire a travers la toiture vu que l'idée du cabanon bois n'a pu être retenue. Et que les coûts serait les mêmes au final. Il a fallu donc rechercher diverses solutions aux problèmes rencontré.



Présentation de la situation :





Plan grossier :

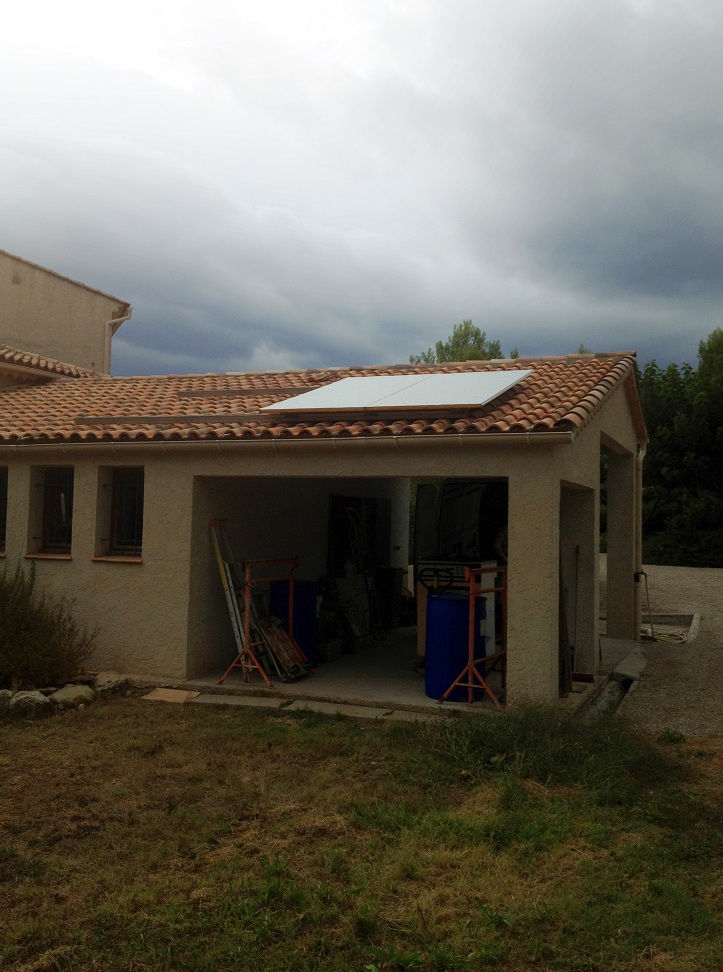

Photos du lieu :







Donc vous allez me dire le que la toiture va générer de la turbu j'en suis bien conscient et j'ai trouvé une "solution" qui sera de placer du tube micro perforé sur le faitage du toit. il suffira d'ouvrir le robinet en début de soirée une bonne heure pour calmer un peu la dissipation thermique du toit.



Quand a la chaleur dans la pièce eh bien +/- la même que dehors grâce aux 5-6 cm de débattement sur la fermeture, des aération basses, une fenêtre, et une isolation juste ce qu'il faut... Sachant que la porte donnant dans l'observatoire est assez bien isolée



Reste le problème du pilier ! Comment faire un pilier de 2.20m de haut sans qu'il soit trop sensible aux vibrations ! La solution est venue d'un ami maçon qui a créé un pilier avec plusieurs diamètre ( diablement efficace ! ) il a fallu néanmoins isoler le pilier du reste de la dalle et donc creuser...





Le premier problème a été de trouver comment créer une ouverture de toit indégondable et solide ! la solution a été trouvé par un ami ferronnier







Ce système sert a la base a recouvrir les terrasses de bar d'une bâche lorsqu'il pleut.



Une fois le trou dans la toiture de fait.

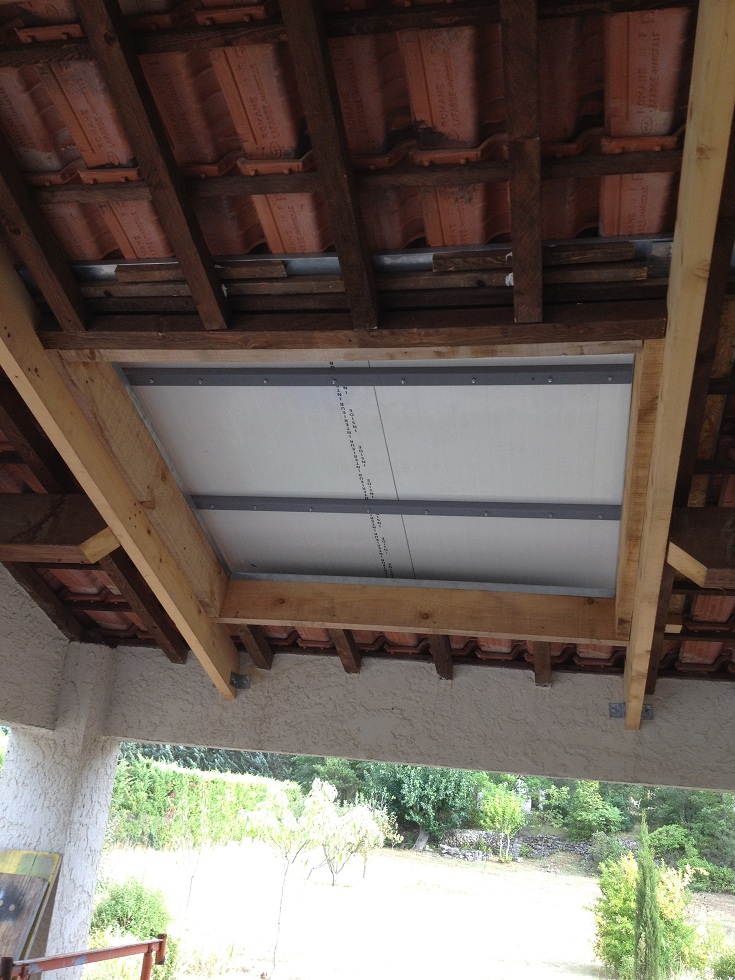

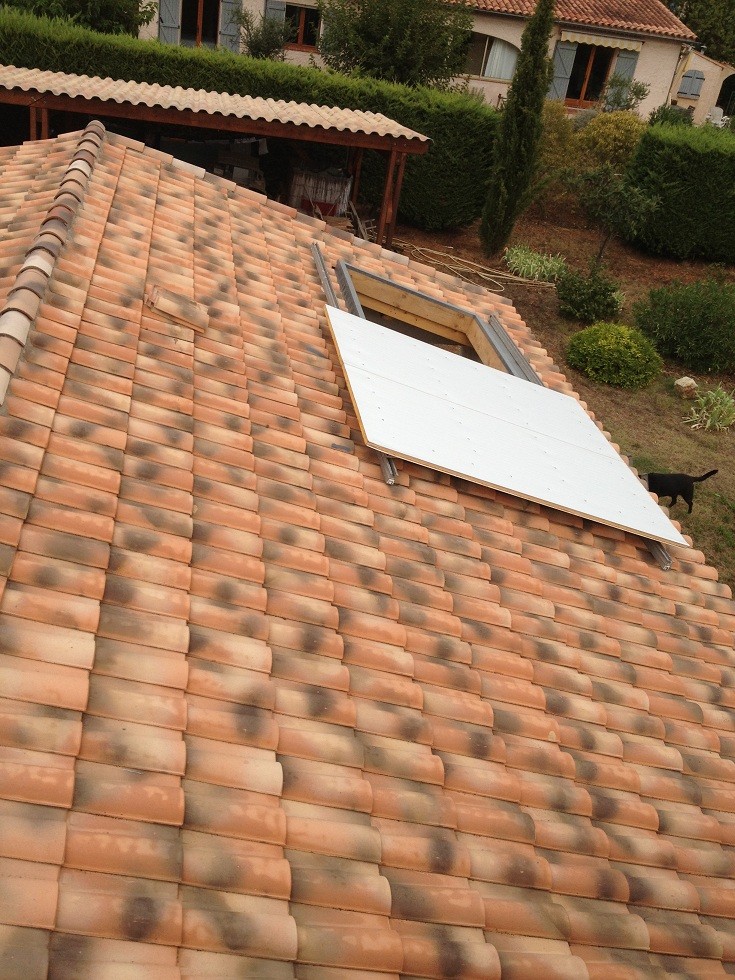

Il a fallu fixer les rails sur le toit et donc percer les tuiles a la scie cloche pour venir se fixer sur les poutres ainsi que de bien veillé a ce que l’étanchéité soit parfaite donc reboucher avec du sac plastique et du mastique. placer nos rails, essayer notre panneau de chambre froide fixé sur un châssis avec les rails puis faire l’étanchéité autour du trou !











Quelques essais avec ce que j'avais ( ma lunette étant vendue a ce moment la... )









On détermine la hauteur, et l'emplacement exact du pilier







Puis il faut casser la dalle







et creuser...









Beaucoup creuser... 0.9m de profondeur dans le trou...







Feraillage avec isolation pilier dalle avec du polystyrène extrudé







Finition de la platine de maintient des tiges filetées







Béton coulé en une fois avec une certaine appréhension lors du remplissage du tube que celui saute ou que tout sorte par le bas il a bien fallu caler et prendre appui sur le toit.







Une fois sec

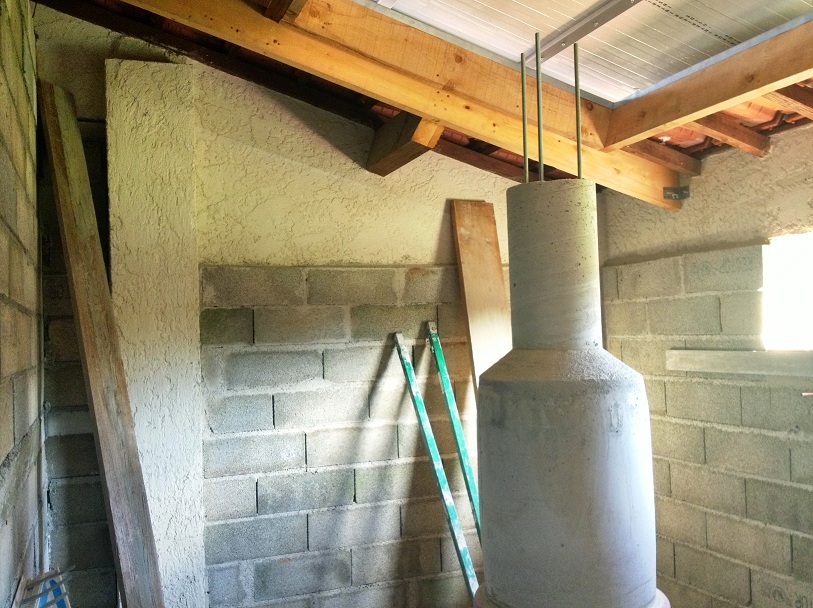

Préparation embase anti-vibrations ( testé par la suite si je tiens une tige filetée et que quelqu'un saute bien fort a 1 mètre de la base du pilier on le sent un peu, mais a 2m on ne sent plus rien sachant que mon poste de travail est a 3-4m et que je compte pas danser la gigue ! )







Sec







Montage des murs







Murs finis







Enduit et fenêtre







Couleur et barreaux







Isolation du toit avec du médium et du polystyrène extrudé collé dessus ( le passage d'air se fait toujours entre le médium et les tuiles )







Mise en place de la platine







Petit essais rapide







mise en place de l’électricité : Disjoncteur, voltmètre, Ampèremètre, Thermomètre ( absent sur la photo ), Onduleur 500Va (Recyclage de la batterie 12V 70Ah ! ), Alim 12V a découpage 300W, prises, interrupteur Néon/lampe rouge









Mise en place du système de verrouillage ( cadena + alarme plus tard )









A venir :

Trou dans le mur pour passé le câble USB bien au chaud dans le garage

Peinture de sol/pilier pour limité un maximum la poussière de béton

Estrade en bois pour avoir aces au matériel

Placo sur les murs ( mais ca ne presse pas ! )
