Alim pour EOS 600D

[Akwel]

Bonjour,



Voici un adaptateur pour alimenter l'APN depuis une sortie 12v (dans mon cas par un hub hitecastro).



Sujet déjà traité sur le web mais pas version 600d.

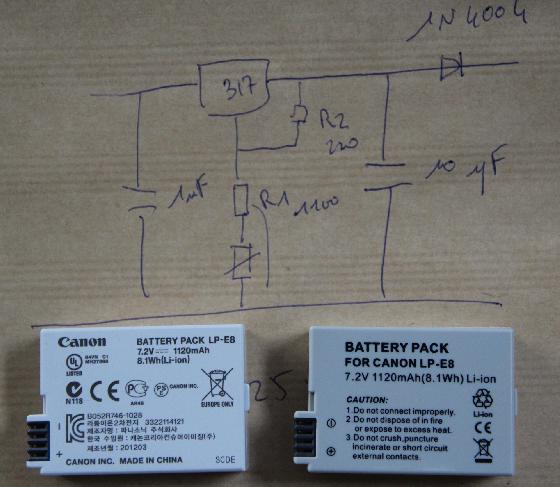

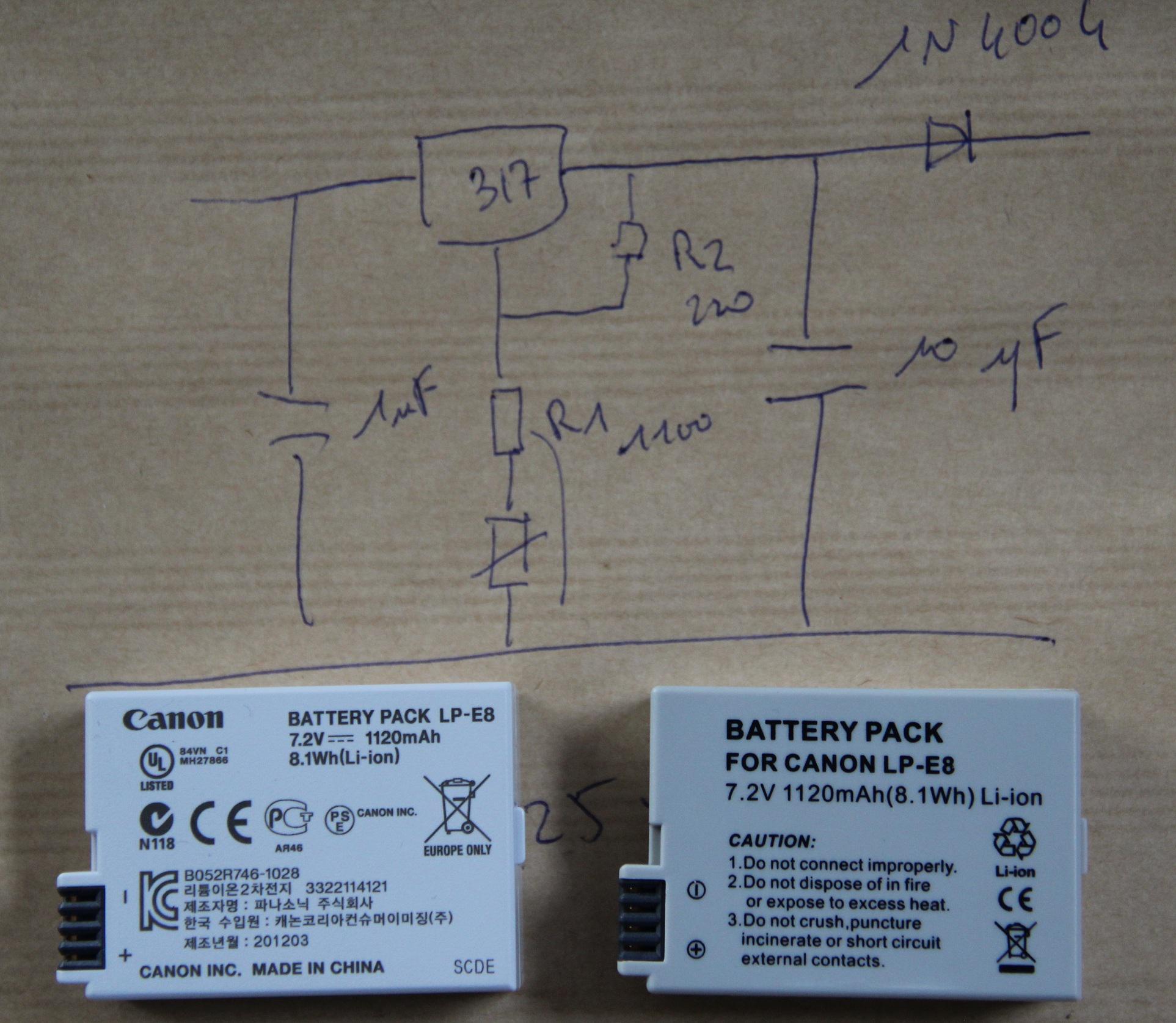

Montage à base de LM317.

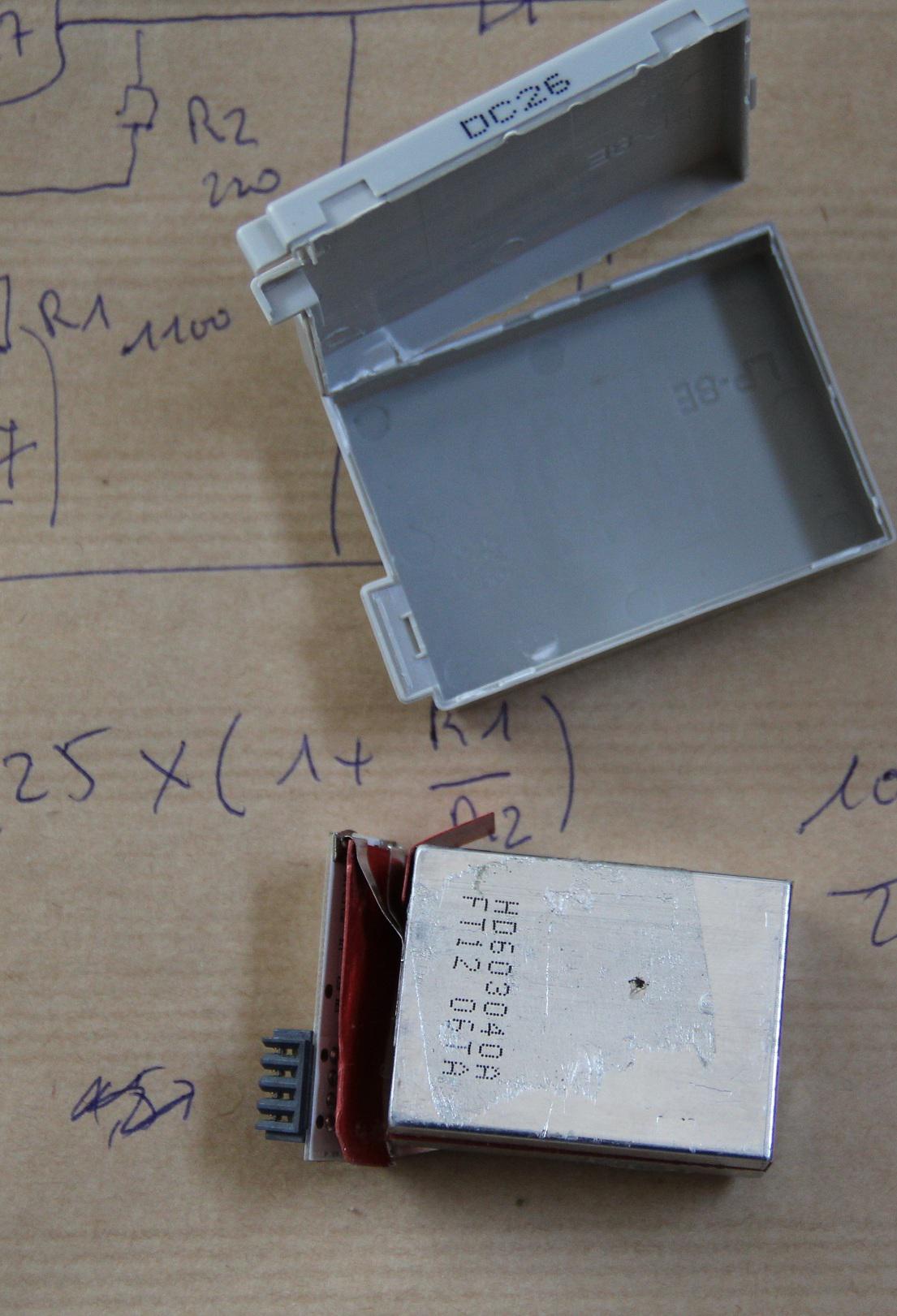

Tout d'abord, j'ai démonté une vielle alim 220v/12v. J'ai jeté tout l’intérieur pour ne garder que les fils et la boiboite



Ensuite, j'ai acheté une batterie sur un site bien connu. Batterie que je ne mettrais pas dans mon APN, vu la mauvaise qualité...

Là aussi, je n'ai gardé que l’emballage

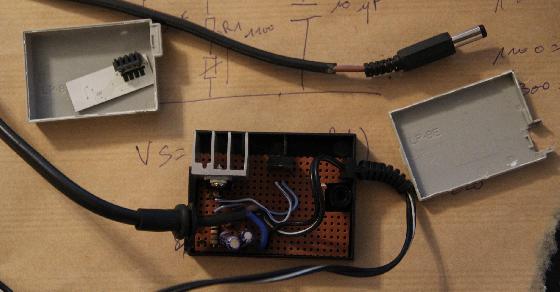

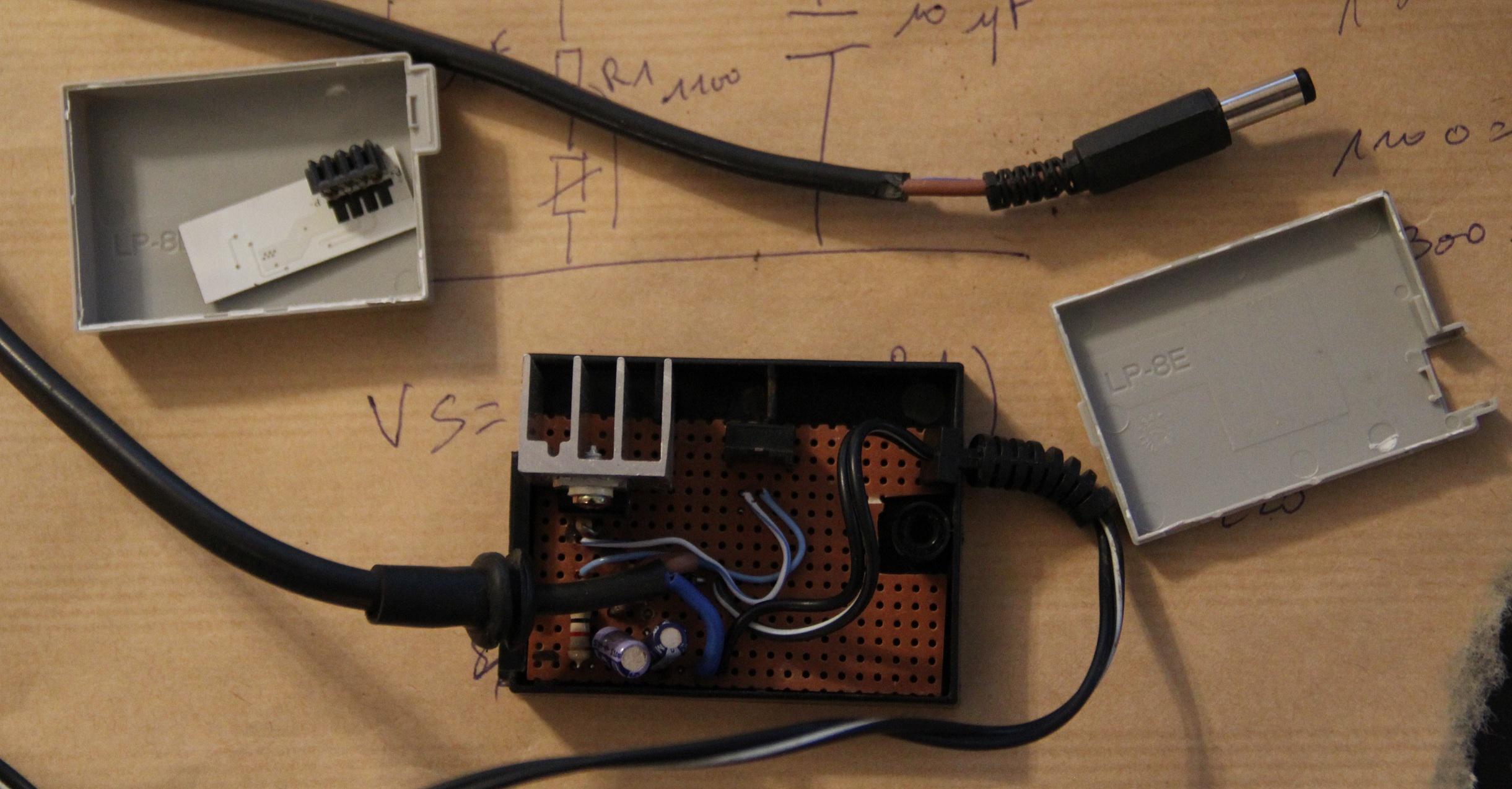

Ensuite, j'ai réalisé mon montage pour l’intégrer dans la boite de l'ancienne alim.

J'ai ajouté un potard pour ajuster la tension de sortie.

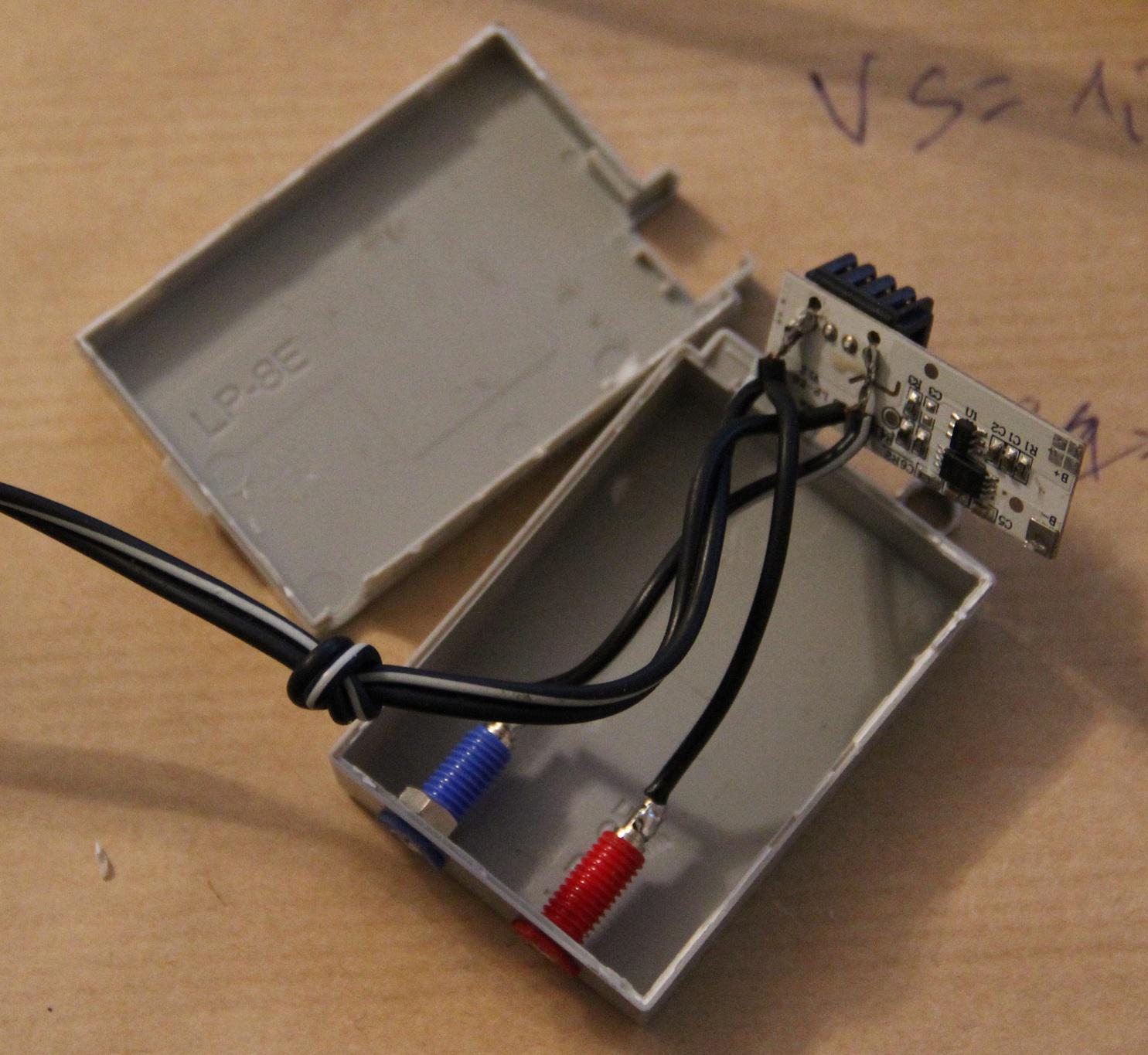

J'ai ajouté deux fiches me permettant de contrôler la tension si besoin.

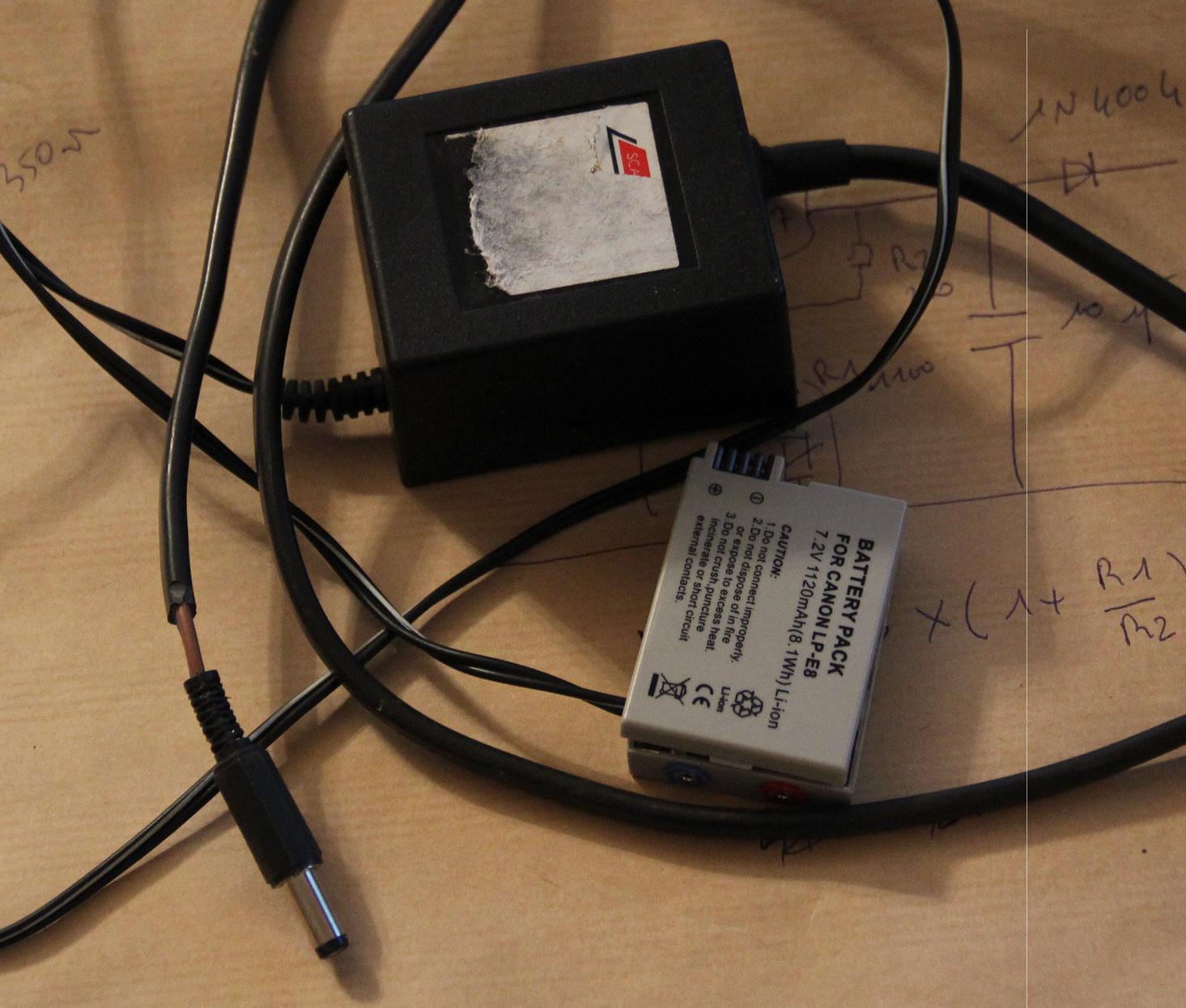

Voici le résultat







J'ai installé le potard et les fiches car je ne sais pas exactement la tension de sortie d'une batterie en charge (impossible à connaitre lorsque la batterie et dans l'APN).

Sur la batterie, il est indiqué 7,2v (je suppose que c'est la tension batterie en fonctionnement). A vide, j'ai 7,8v sur la batterie d'origine.



J'ai fais mes essais avec cette tension et ça marche. J'ai essayé avec 7,4v et l'APN m'indique une batterie à moitié vide.

Modifié 19 mars 2013 par Akwel
Diminution des images
