L'Astro Club d'Ouzouer sur Loire se lance dans la réalisation d'un serrurier 400

[starbuch]

Bonjour



L' Astro Club d' Ouzouer sur Loire se lance dans la réalisation d'un télescope Serrurier 400.



Contreplaqué 15mm



Cela débute par l'achat de contreplaqué extérieur 3200x1600 mm et de 15 mm

Coût environ 150 euros.



Pour la découpe des panneaux, nous avons pu compter sur le gentillesse du fournisseur du bois (750x750 mm).

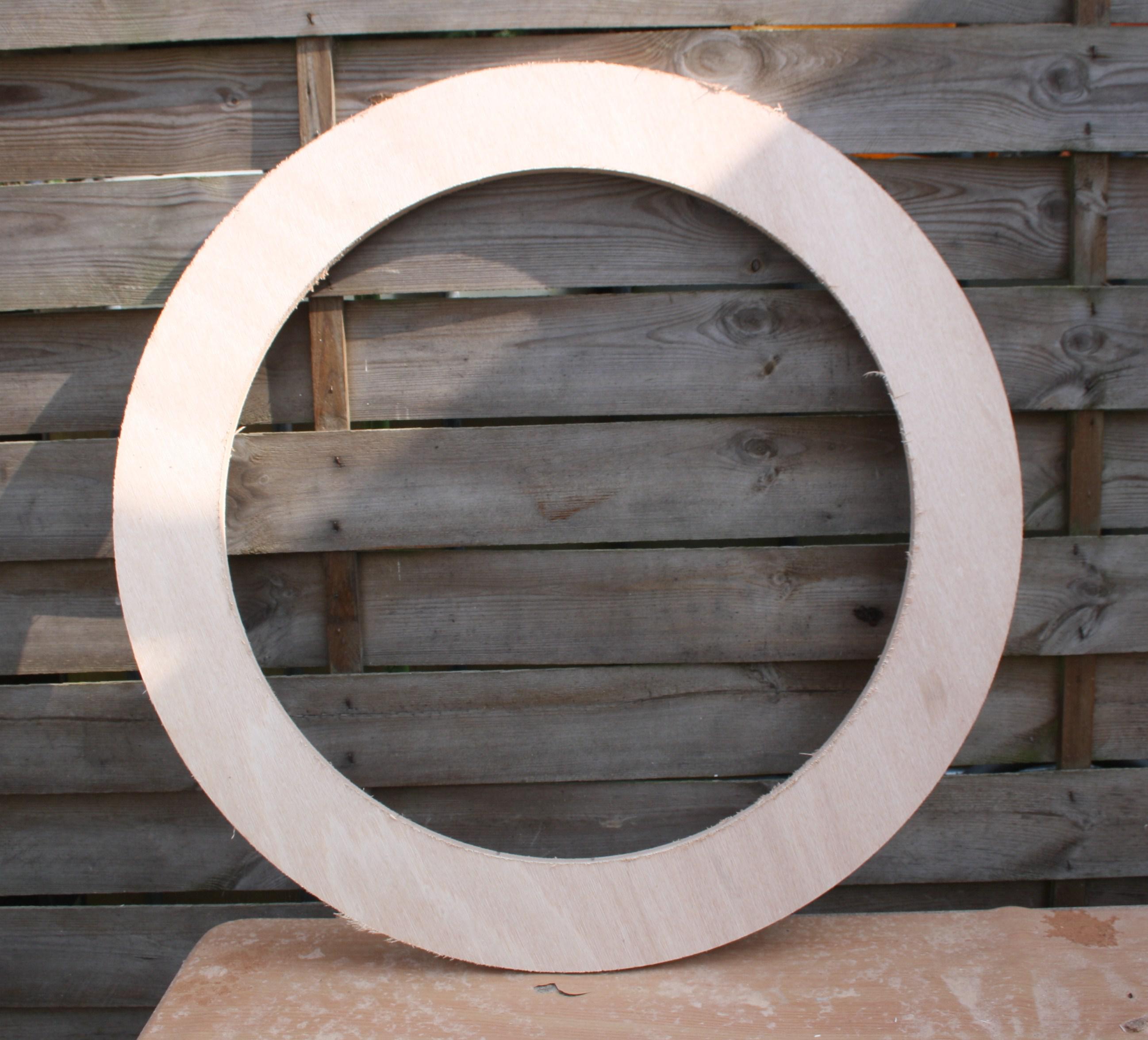

Anneaux du socle diamètre:



Extérieur 730 mm, intérieur 490 mm



Anneaux support secondaire:



Extérieur 650 mm, intérieur 490 mm

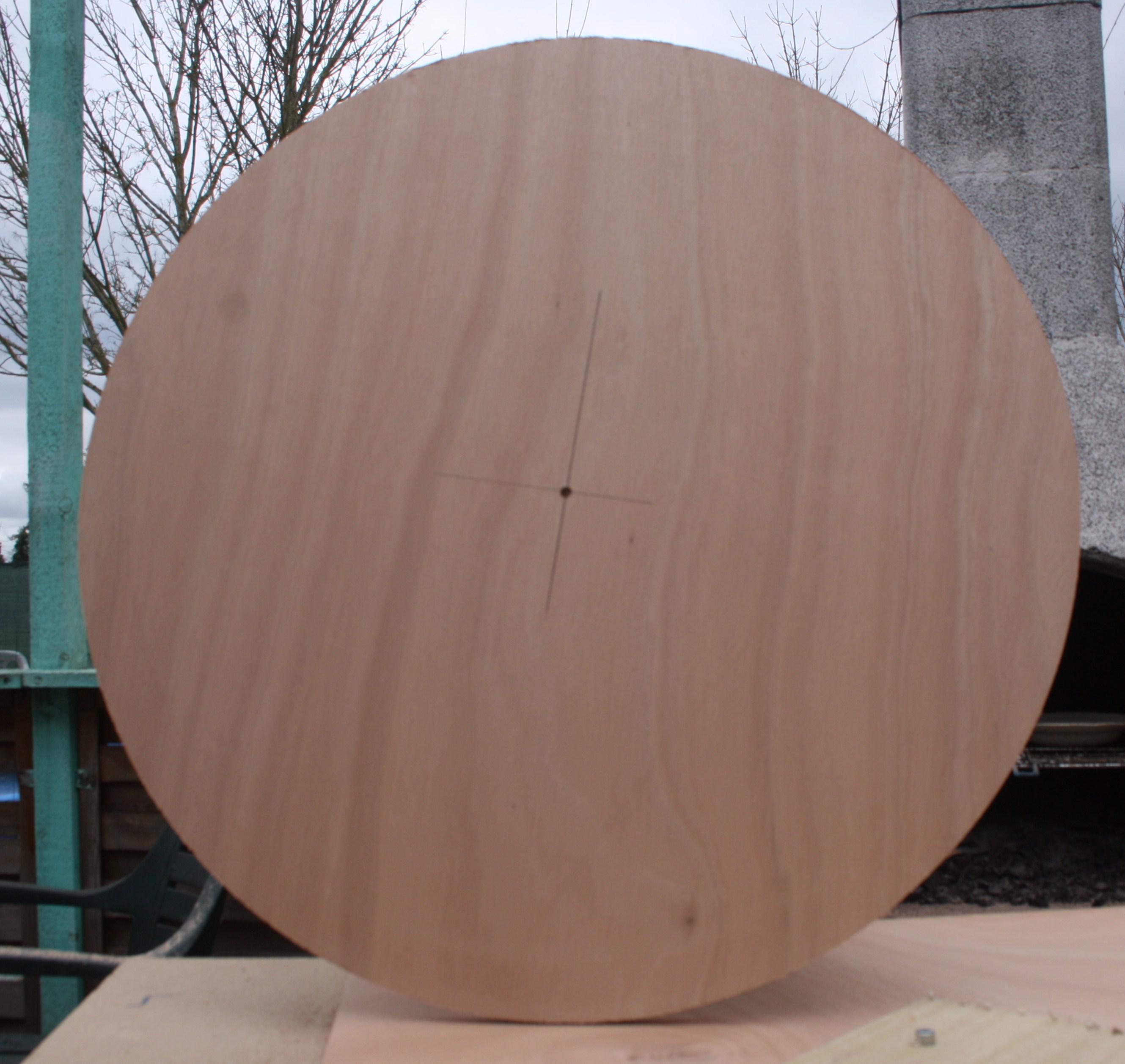

Elaboration des anneaux du socle et du support du secondaire



Un de nos membre nous a prêté une défonceuse pour réaliser des anneaux parfait.



Cela consiste à réaliser un gabarie à l'aide d'un morceau de médium de 5 mm, de le fixer sur la semelle de la défonçeuse et d'usiner selon la méthode du compas.

Il faut commencer par l'usinage extérieur de l'anneau puis la partie intérieur.

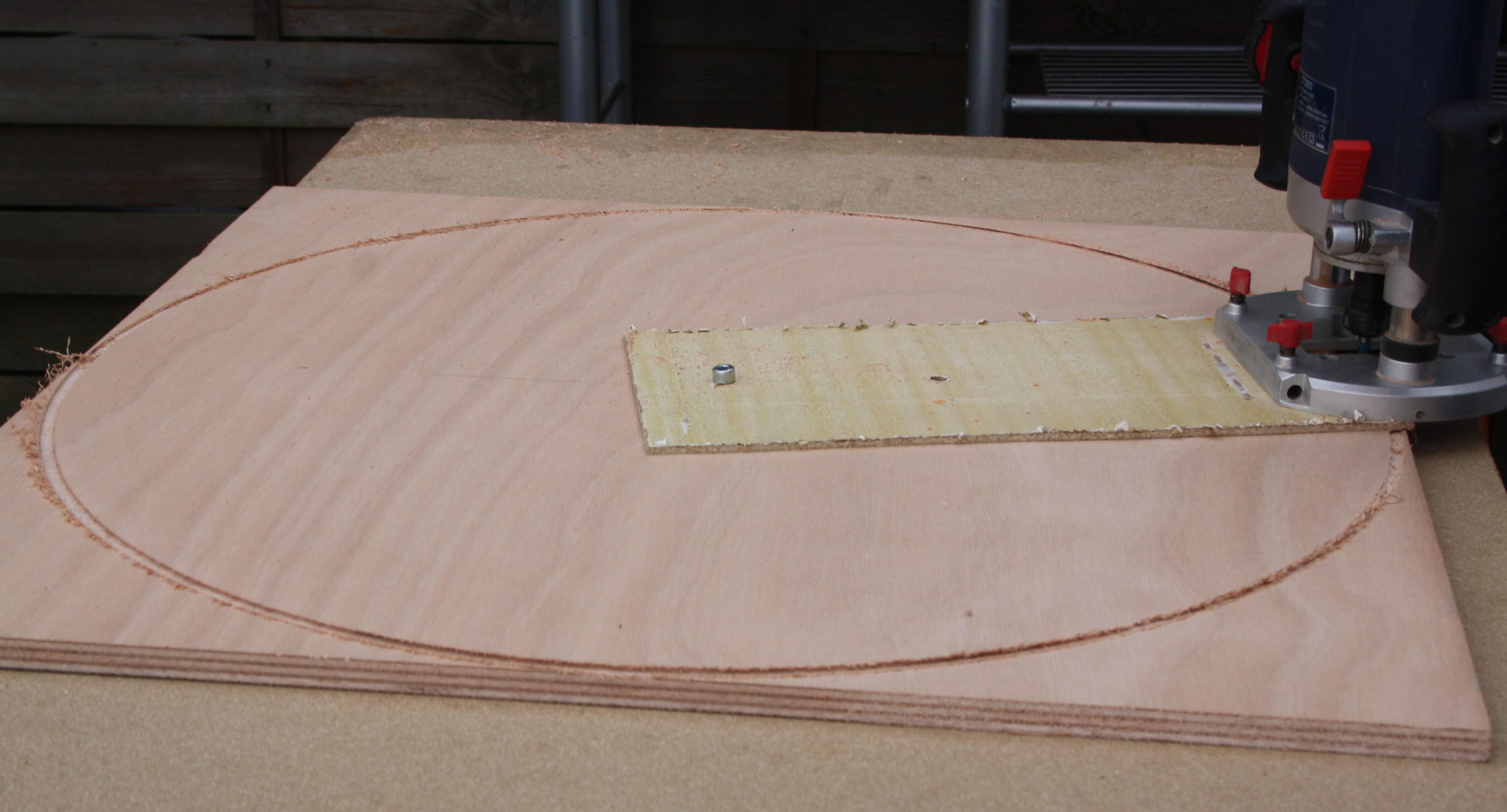

Extérieur de l'anneau

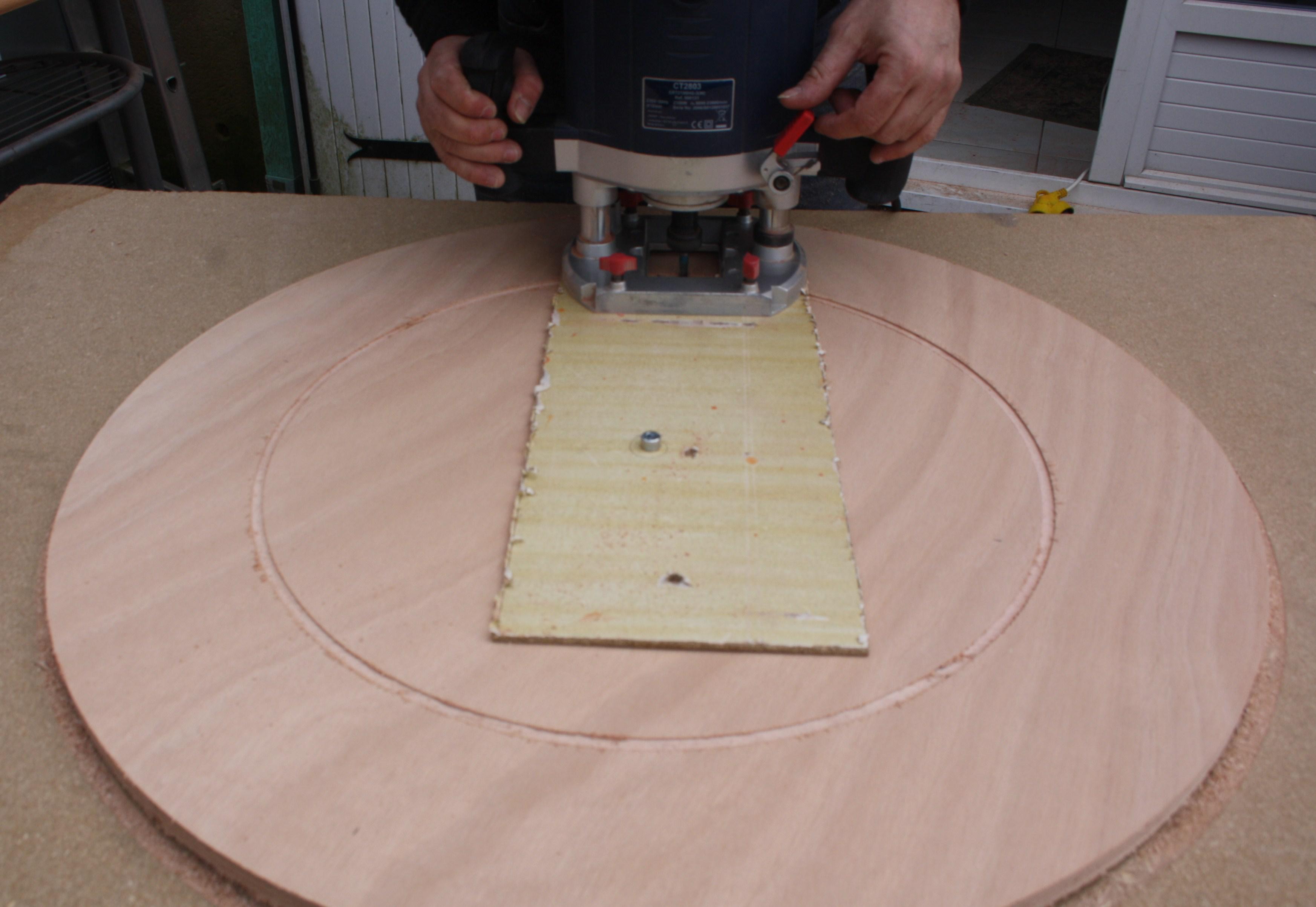

Intérieur de l'anneau











La tubulure sera offerte par un artisan de notre commune

Modifié 24 mars 2013 par starbuch

[starbuch]

Bonjour à tous



Quelques photos supplémentaires de la fabrication du 400.

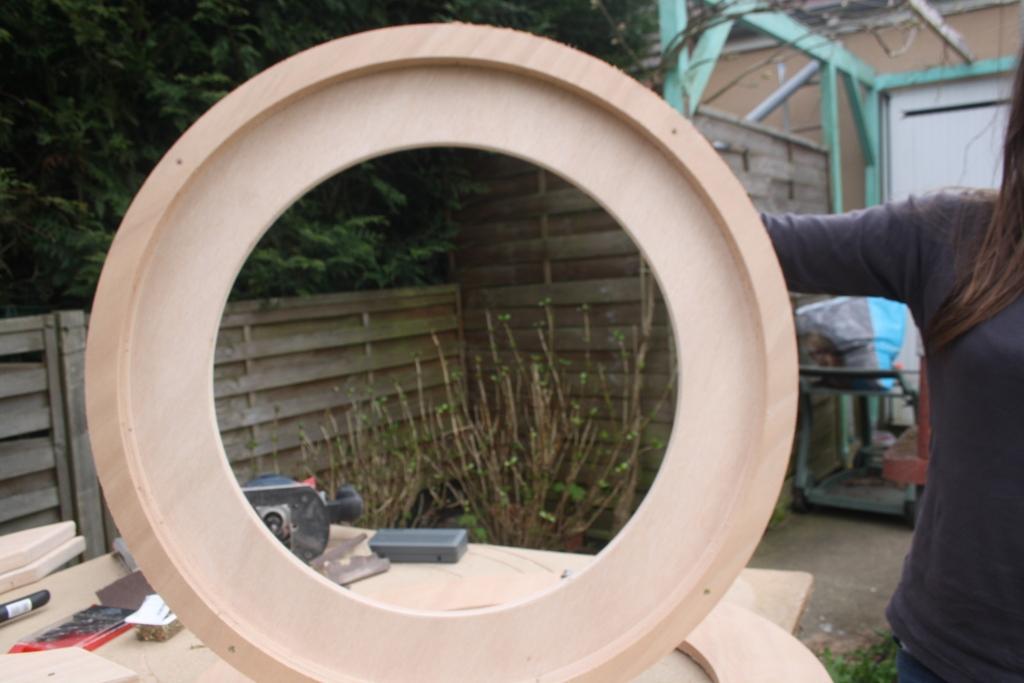

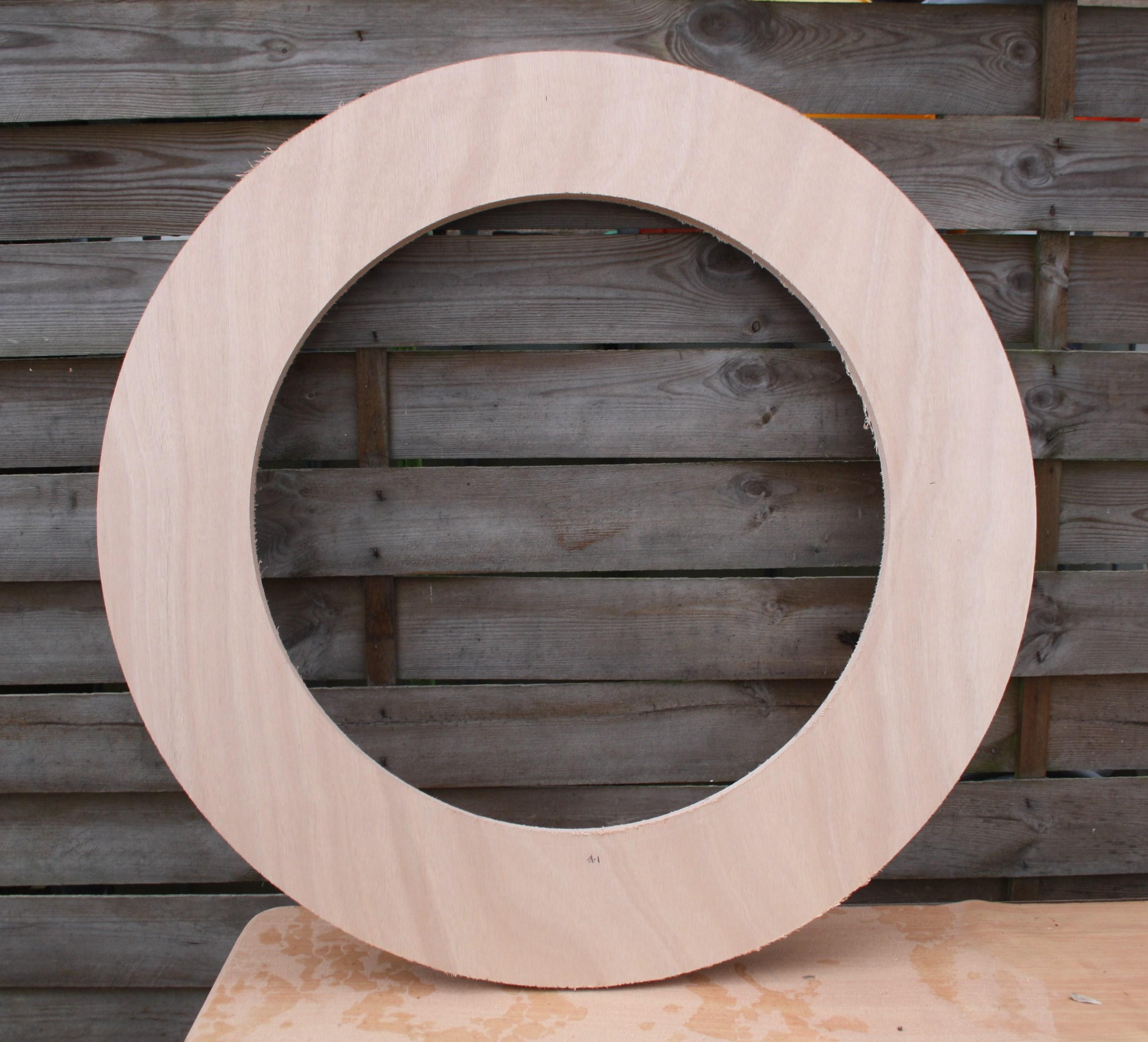

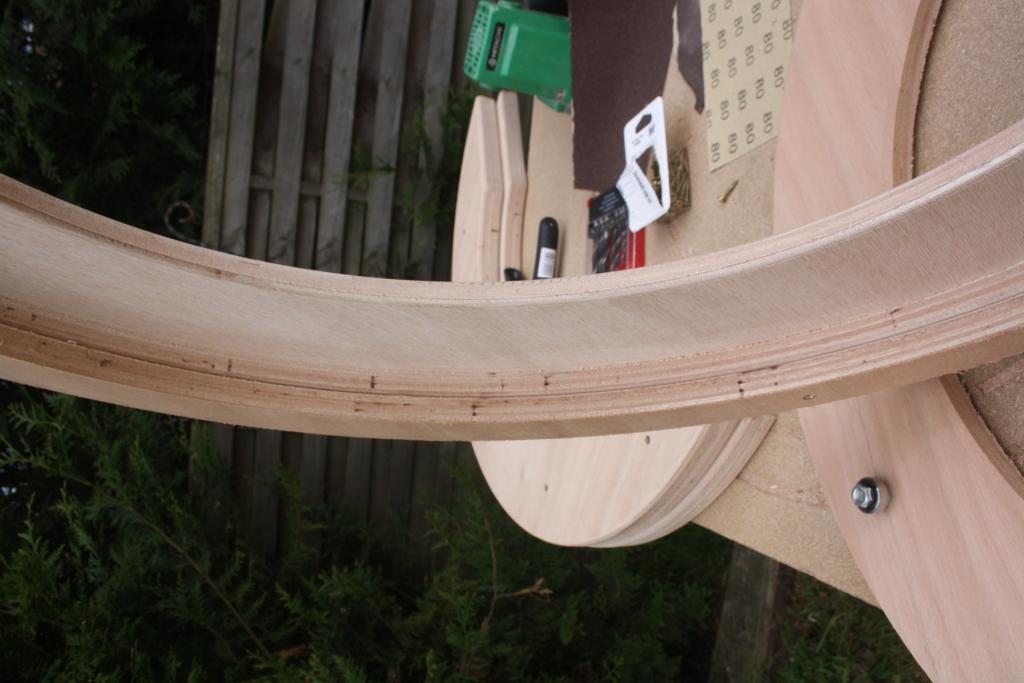

Support du secondaire:



Ces anneaux font: Extérieur 650 mm, Intérieur 490 mm

ils seront collés l'un à l'autre pour rigidifier l'ensemble.

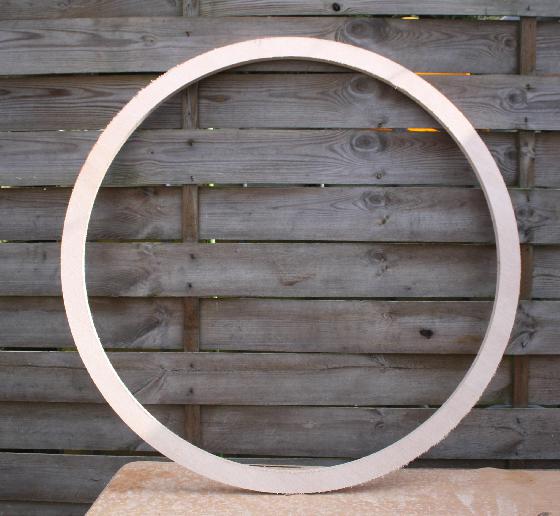

Socle et support du primaire



Anneaux: Extérieur 730 mm, Intérieur 660 mm

Il servira comme entretoise entre 2 anneaux de 730 mm/490 mm pour rigidifier la base du télescope ( partie rotative 360°)





Modifié 24 mars 2013 par starbuch

[starbuch]

Bonjour à tous



Des nouvelles de la fabrication du 400 du club.

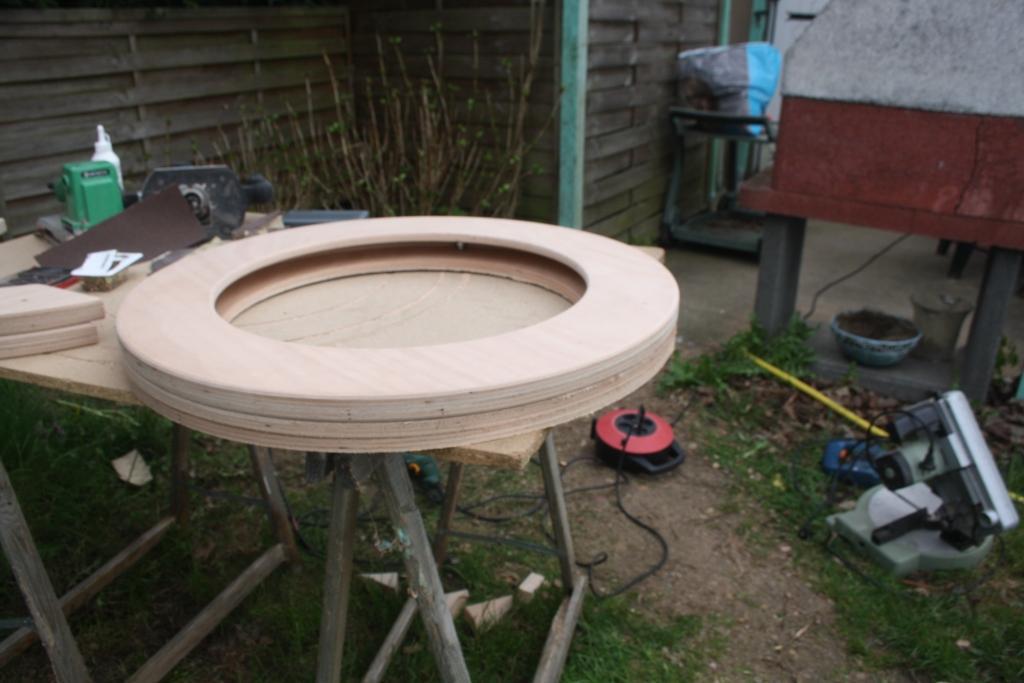

Avancement de la base du futur télescope.



Maintenant que les anneaux sont terminés, place à la conception et à l'assemblage.

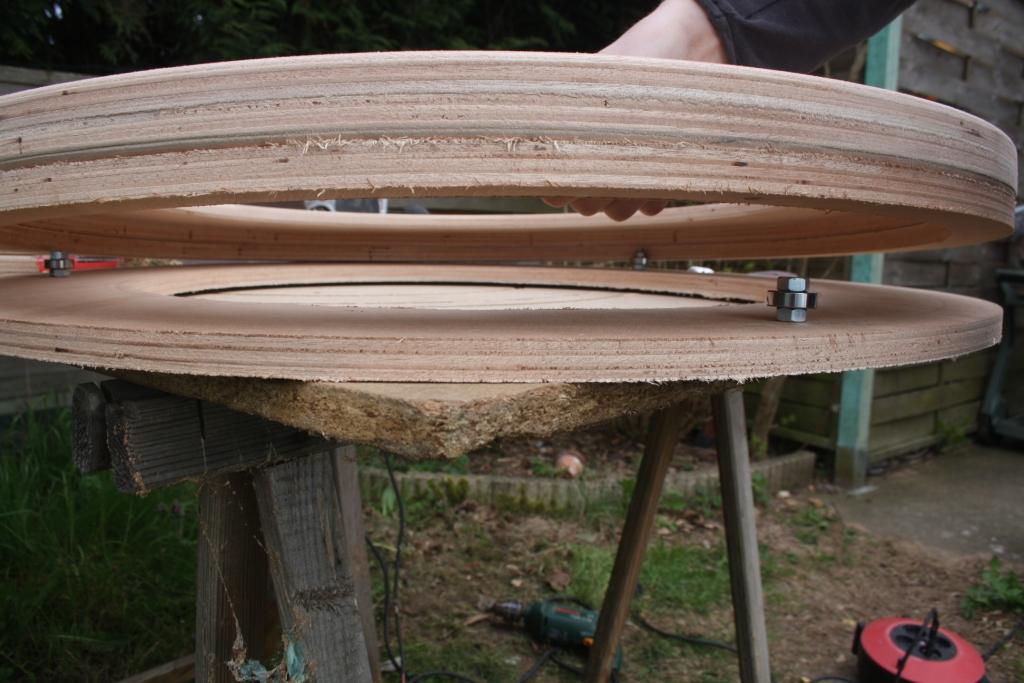

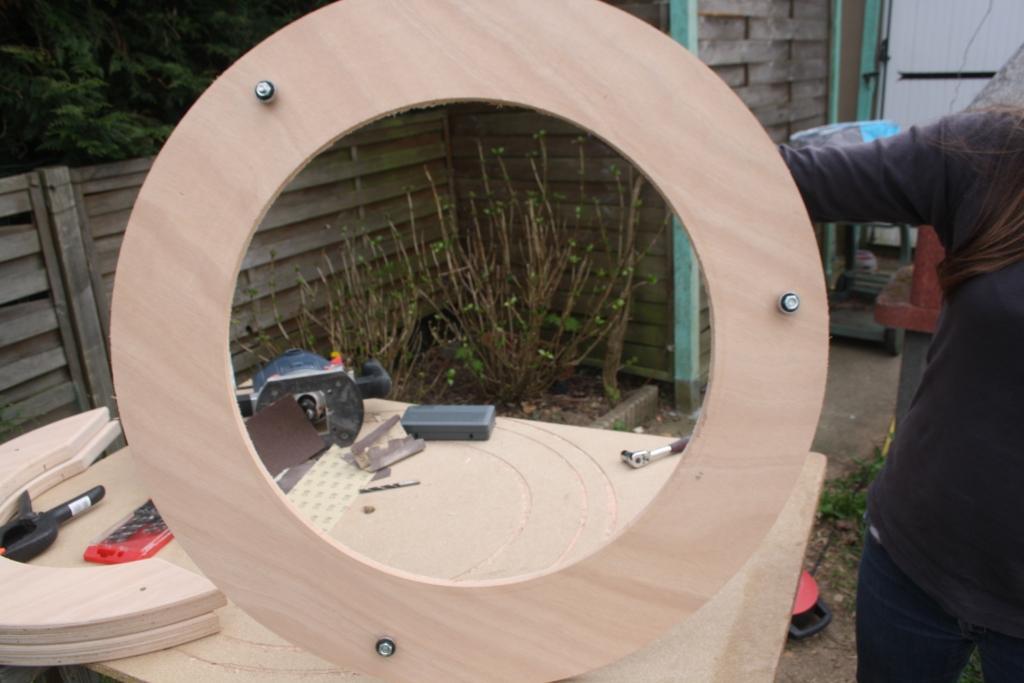

1 anneaux de 730x495:



Cet anneaux vient recevoir 3 roulements 25 mm.





Support du berceau

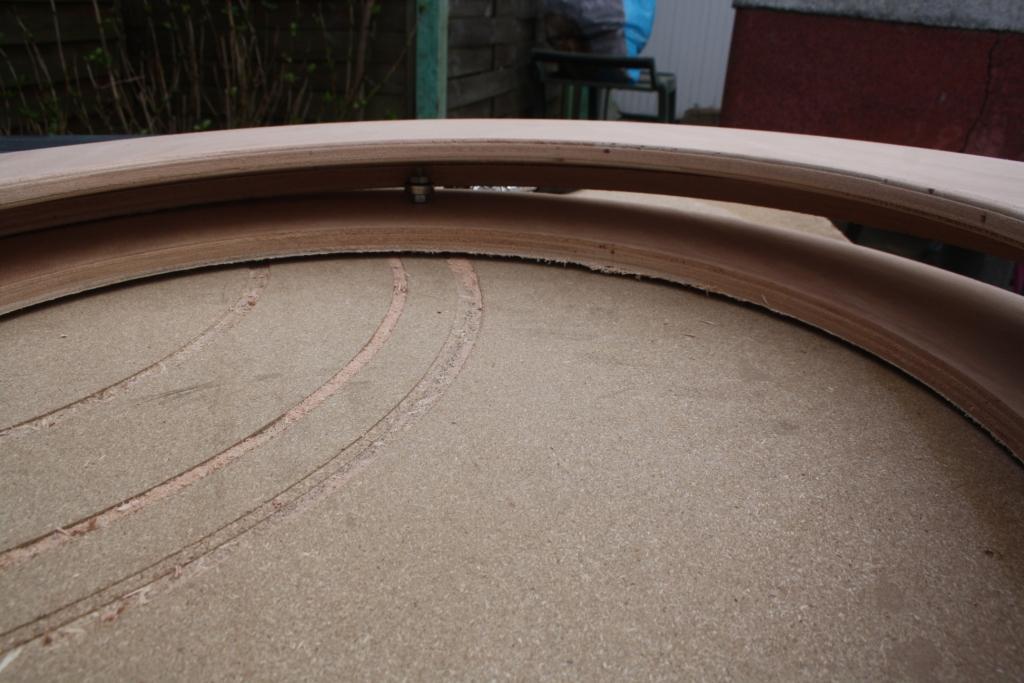

1 anneaux de 730x495

2 anneaux de 730x660







Ensuite le montage se fait plus facilement, aucun jeu dans l'assemblage, les roulements permettent de faire pivoter le berceau horizontalement sans trop de frottement.









La suite très bientôt.

Modifié 20 avril 2013 par starbuch

[José9]

Joli!, bien joué

[starbuch]

Bonjour à tous



Du nouveau sur le 400.

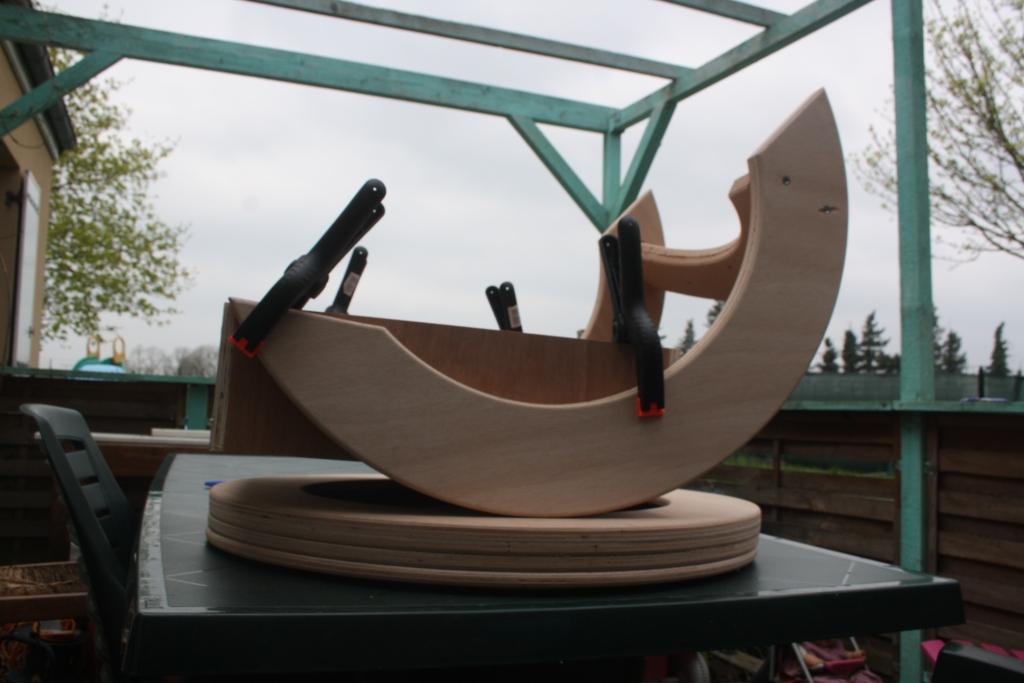

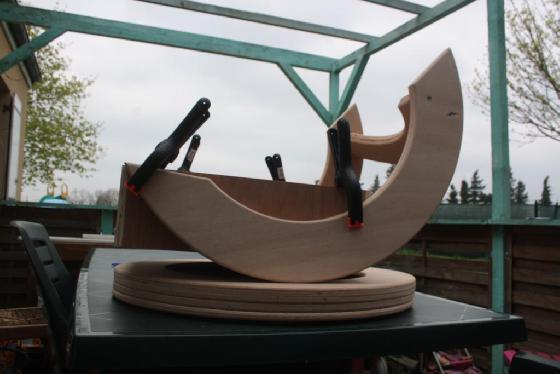

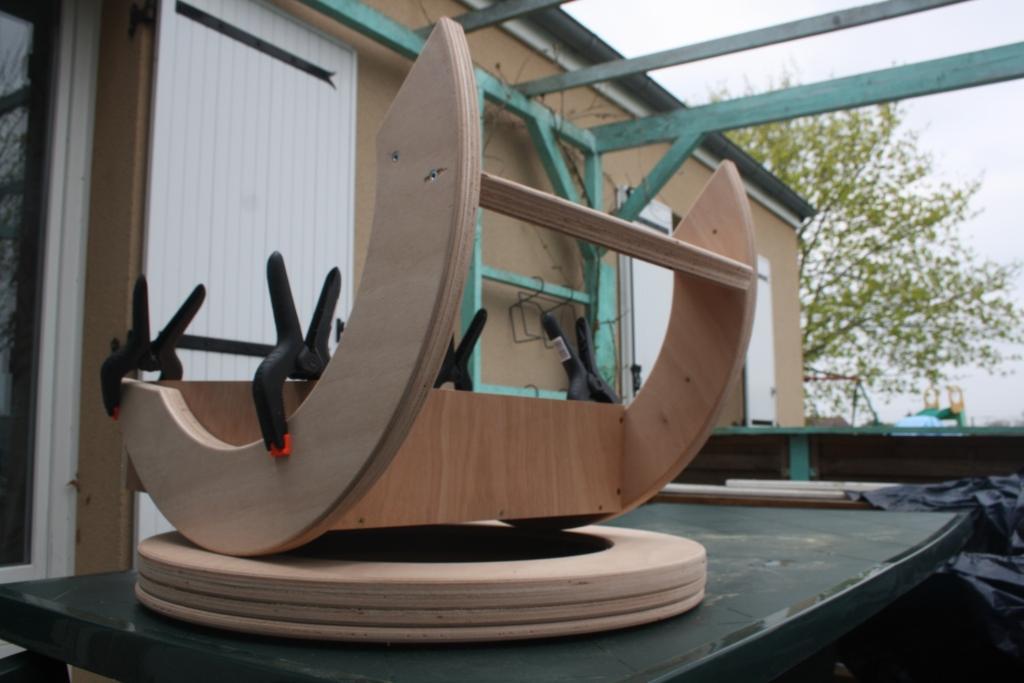

Le berceau est presque prêt à recevoir notre gros bébé un primaire de 406.





Des ajustements sont encore à apporter.





La construction avance bien, mais dommage il ne sera pas terminé pour les RAOUZ du 11 Mai, une chance que la patience est une qualité chez les Astram's.



prochainement la finalisation du berceau.



La préparation du support du secondaire à venir.



A bientôt

[PierreDesvaux]

Très intéressant!



Attention! Normalement, on fait la base (le socle qui repose sur le sol sur 3 pieds) très rigide (donc épais), et le rocker (l'anneau qui pivote) flexible, de manière à encaisser les éventuels flexions entre la partie tourillons+tube et la base. Ici, apparemment, vous avez fait le contraire. Pas sur que cela soit l'optimum en terme de stabilité.



Vous avez mis une entretoise horizontale entre les tourillons, c'est bien, mais si vous rajoutez une planche verticale entre ces tourillons, ce sera encore mieux!



Bon courage!

[arpège]

en tant qu'ancien voisin Sullylois je ne peux que vous encourager dans cette noble entreprise. Félicitations au club d'Ouzouer sur Loire

[starbuch]

Merci pierre



Il est encore temps d'apporter des modifications, alors si vous souhaitez en parler et donner vos avis je suis preneur.

[starbuch]

Merci arpège



Si tu passe dans la région , viens nous voir !

[PierreDesvaux]

En fait, il suffit d'inverser:



- l'anneau simple 15 mm servira de rocker, reposant sur la base épaisse.

Les 4 patins téflons seront vissés sous le rocker, à l'aplomb juste en niveau des patins téflons qui supportent les tourillons.



- L'anneau épais servira de base. Peut-être faudra t'il rigidifier la base, en rajoutant une épaisseur (pas nécessairement sur toute la largeur).

La plaque de formica ou frp sera fixée sur cette base.

Ne pas oublier qu'il faut 3 pieds sous la base.





Sinon, n'hésitez pas à aller voir sur mon site et blog pour les détails si cela peut vous donner des idées!

[manu41]

Je suis de l'avis de Pierre, il vaut mieux avoir une basse épaisse et rigide et le rocker souple.

Si tu veux je peux t'envoyer des photos en détails du mien

C'est le principe du site de Pierre et cela fonctionne très bien.

Et pour l'entretoise, la faire en forme de T.

Bon courage et bon bricolage.

[starbuch]

Salut manu



Ok, je veux bien des photos qui me permettront de voir ton travail et améliorer le mien

[manu41]

Je te passe ça demain

[starbuch]

Merci pierre



Nous avons vu tes créations lors des RCE 2012 .



Tu nous a fais rêver avec des instruments de grande taille et tes dessins de grande qualité, c'est grâce à toi que le club a décidé de modifier le T400 starfinder.



Merci de ton aide.

[manu41]

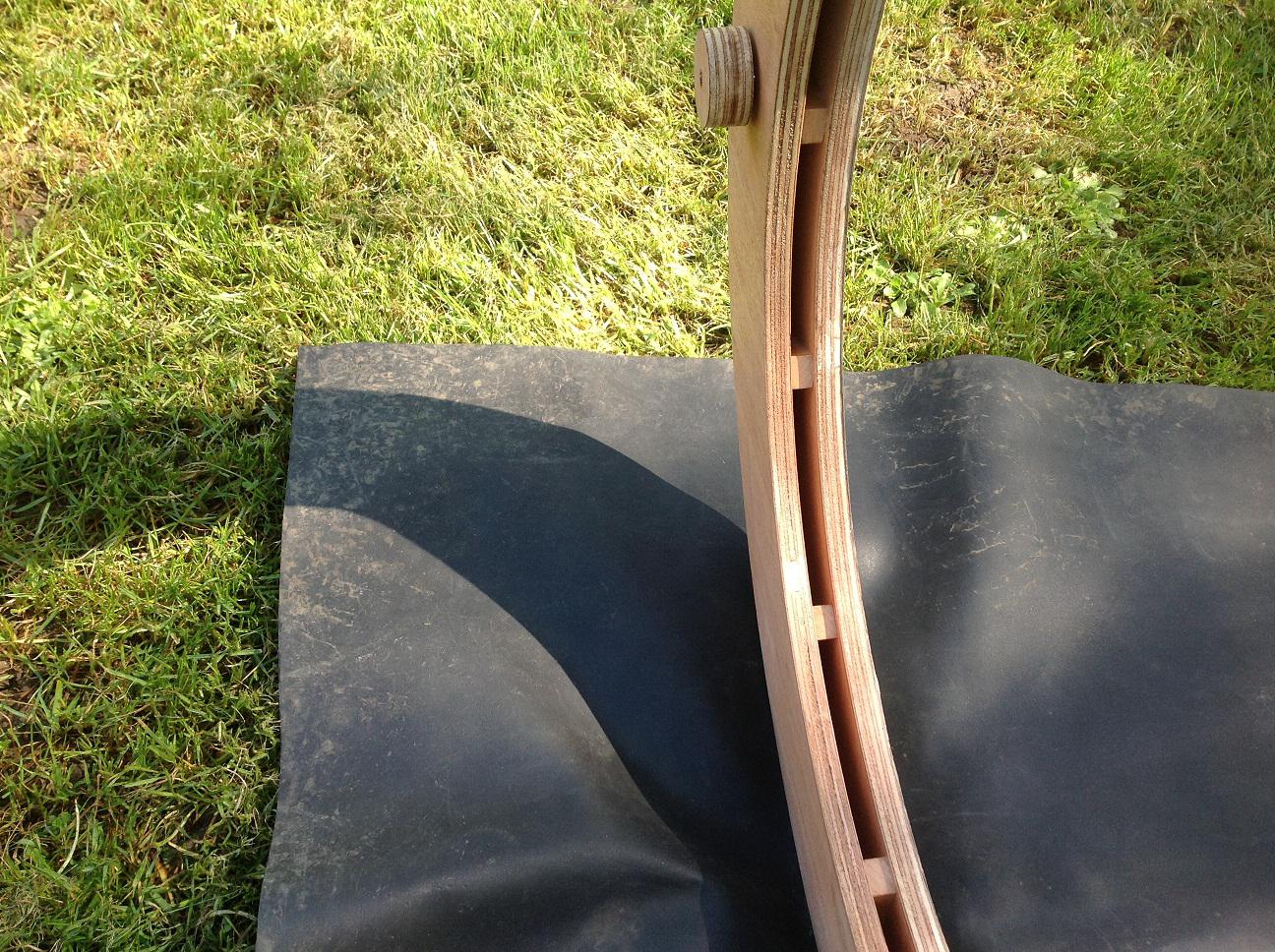

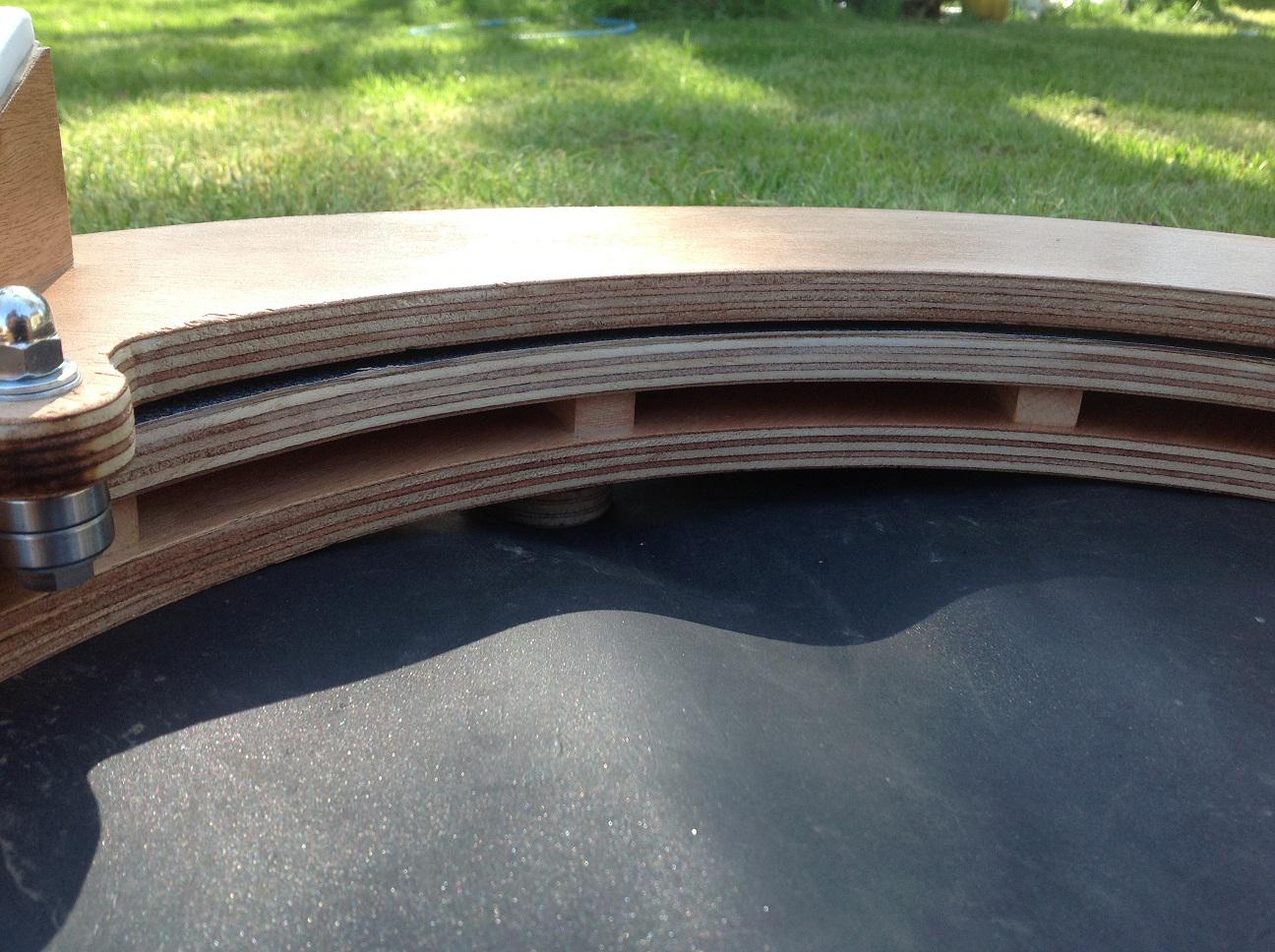

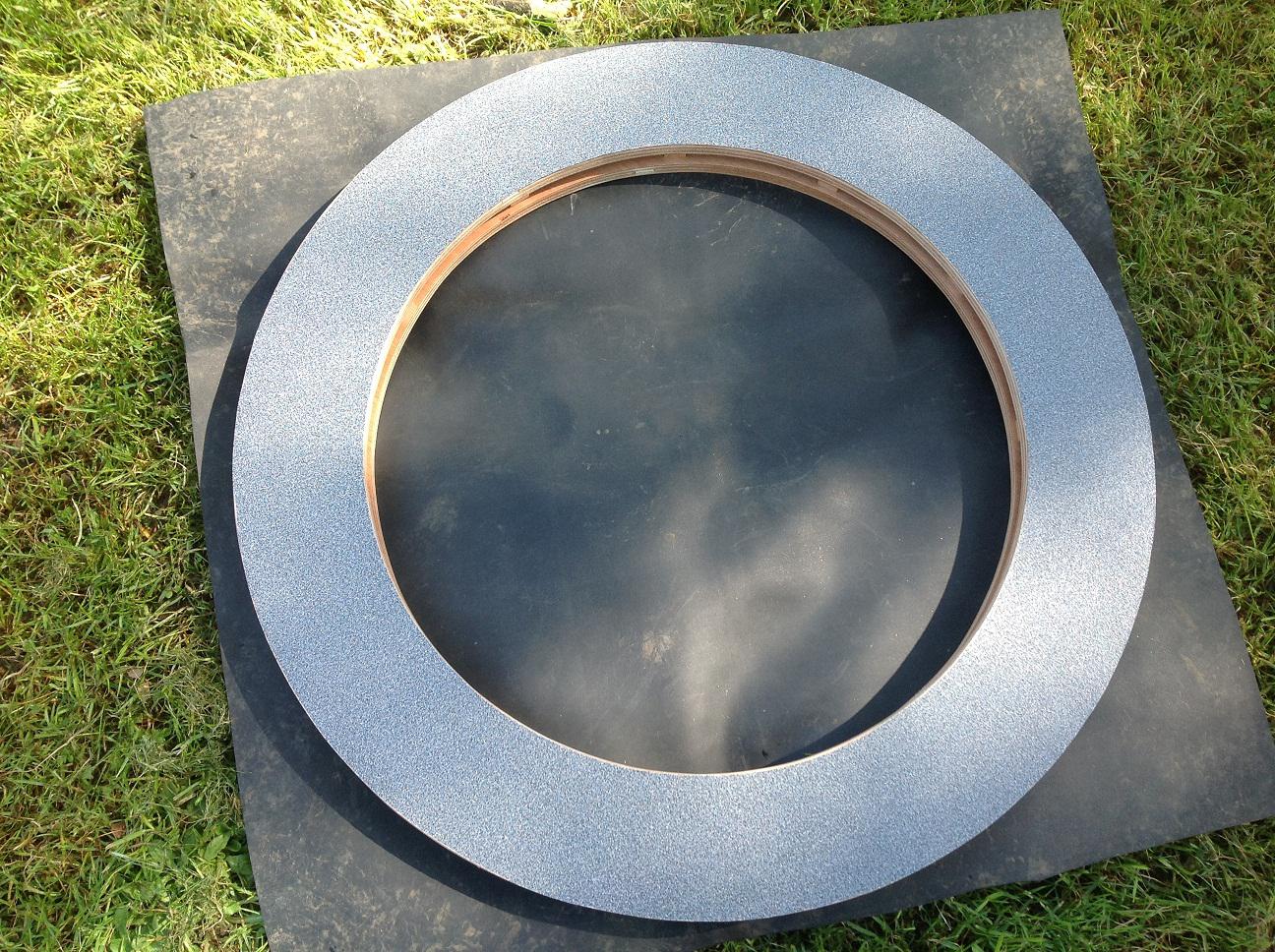

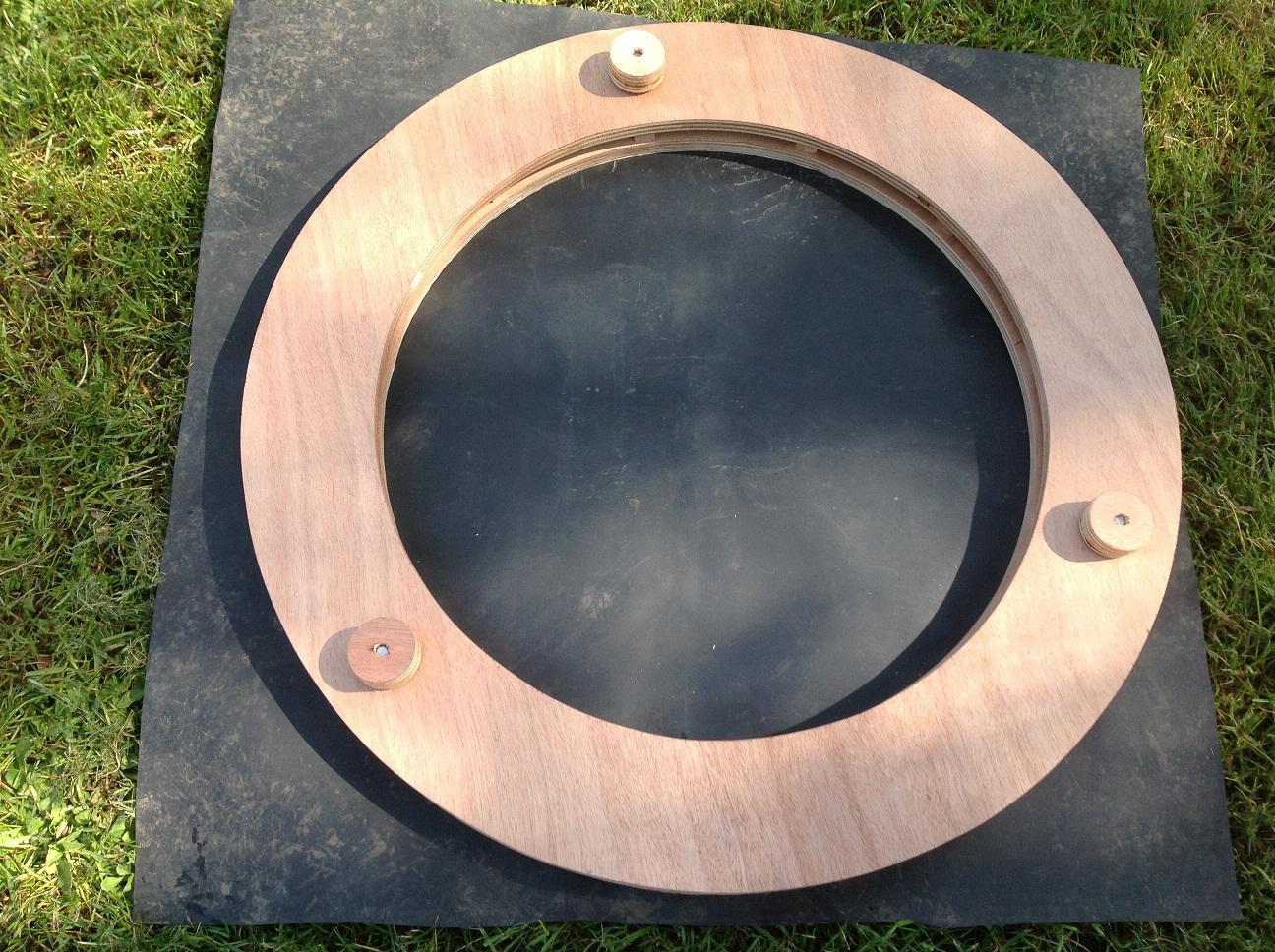

Voici les photos de la base et du flex rocker.

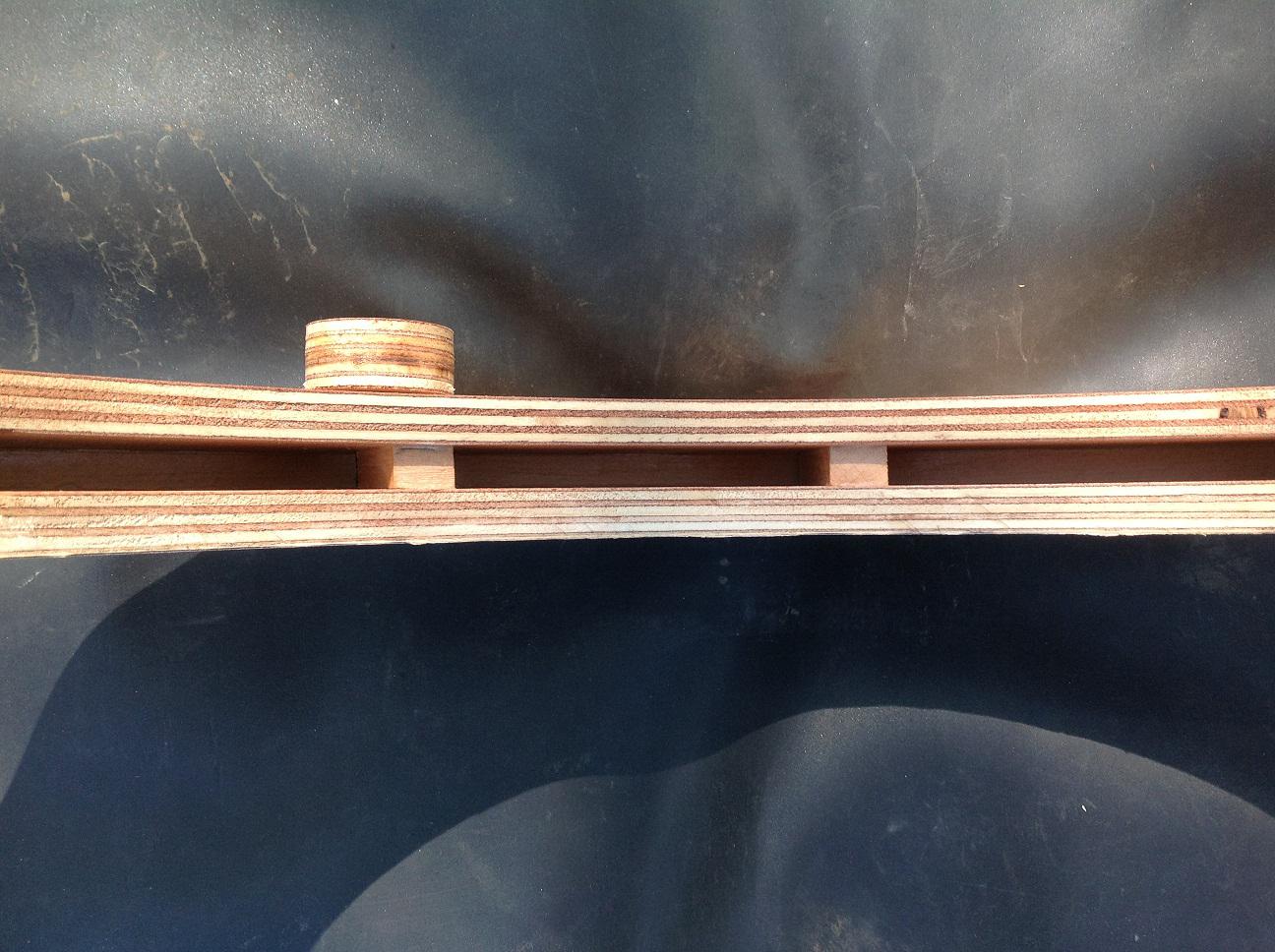

La base est composée de deux anneaux de 15mm qui prennent en sandwich un dodécagone en hêtre de 13mm d'épaisseur.

Les trois pieds et l'anneau en Ebony.

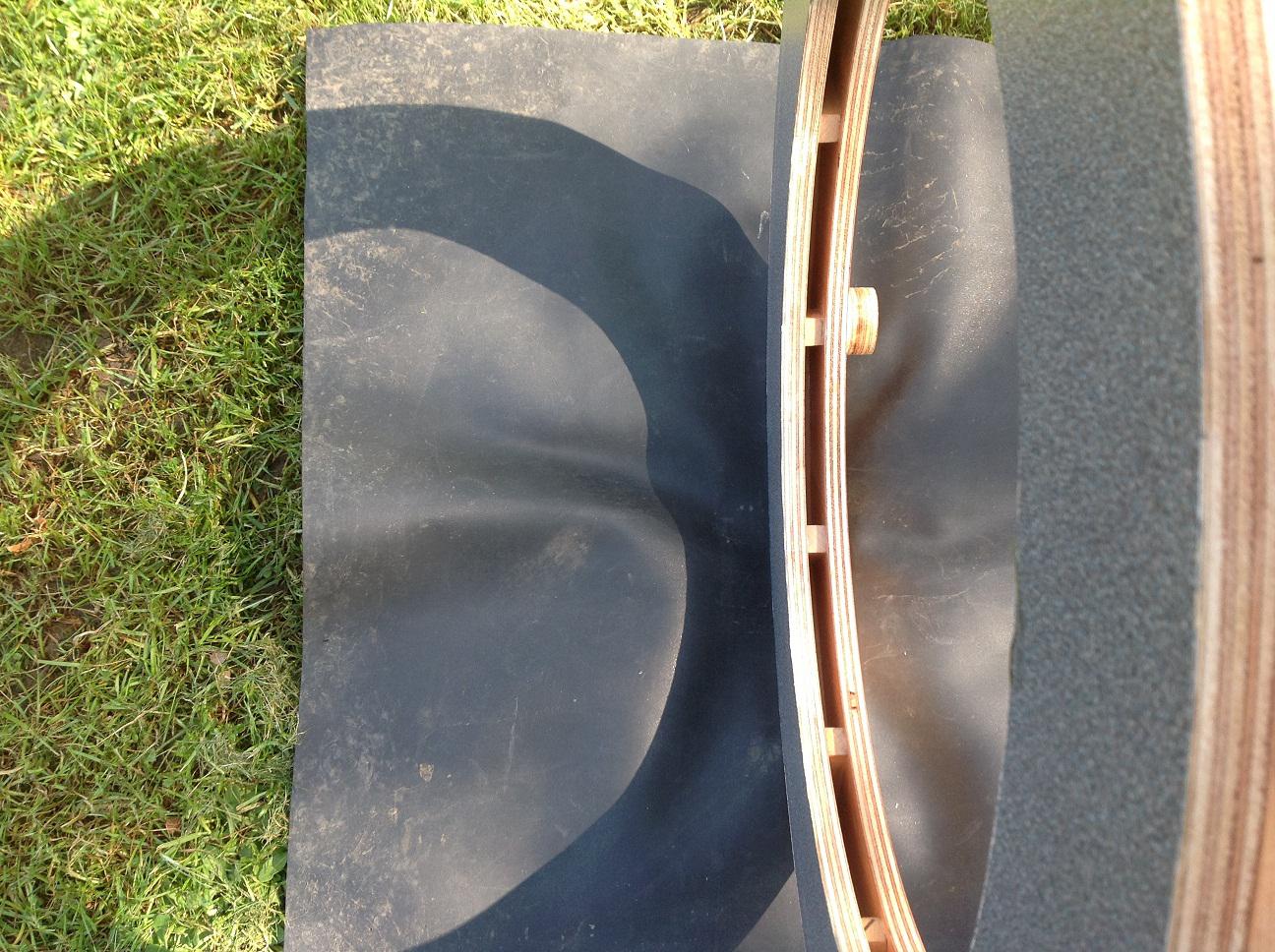

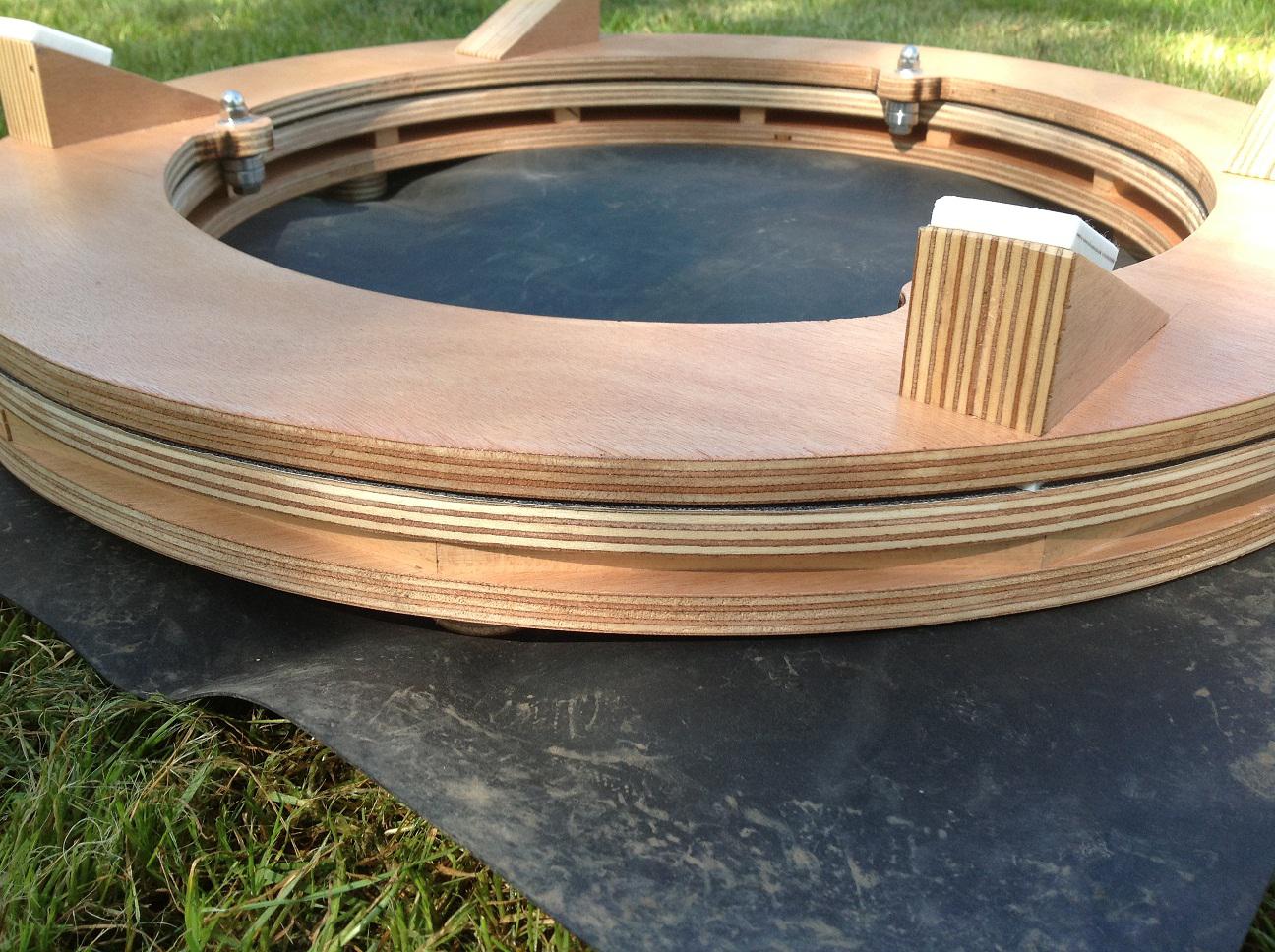

Le flex est composé d'un anneau de 15mm d'épaisseur, sous les supports des tourillons se trouvent les patins téflons.







La base est bien rigide, tandis que le flex reste flexible.

[starbuch]

Merci manu



Je vais suivre ton conseil.

[starbuch]

Bonjour à tous



Du nouveau pour le T400.

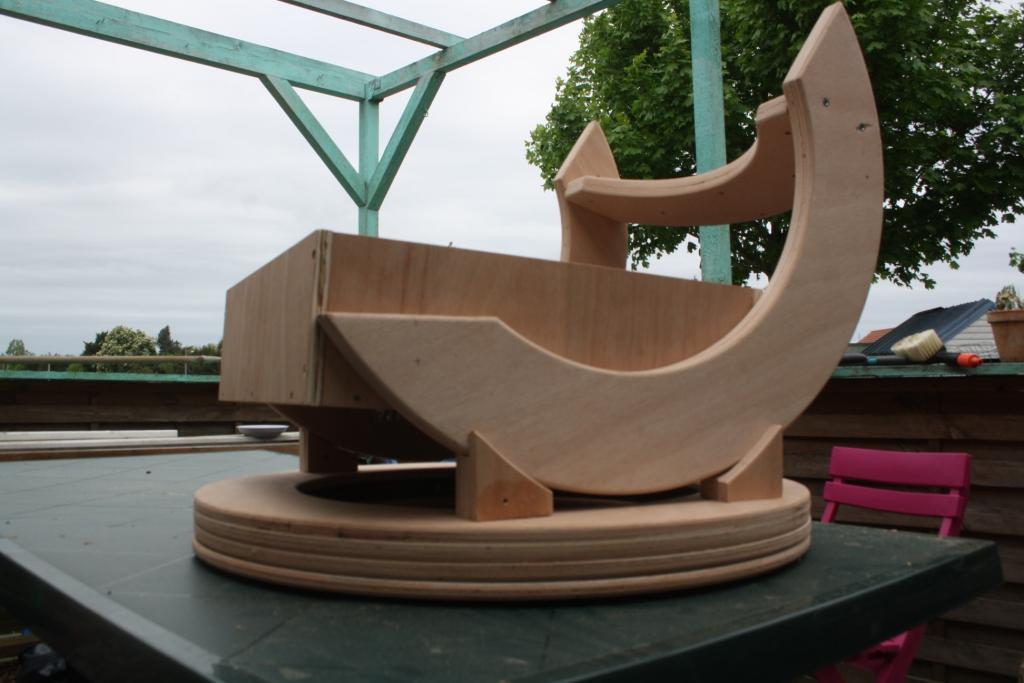

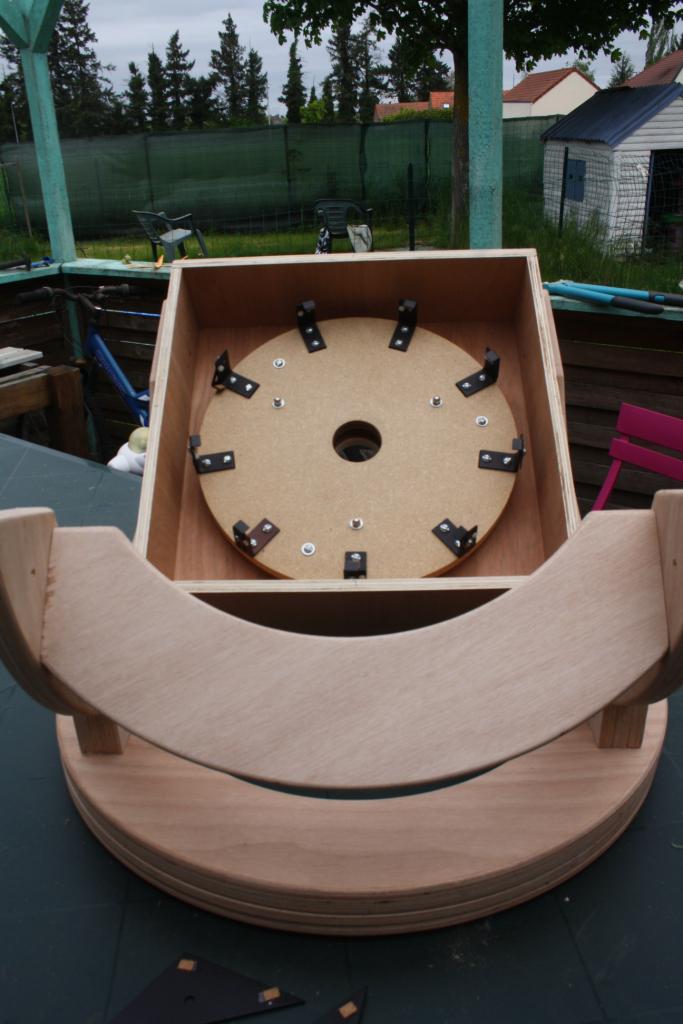

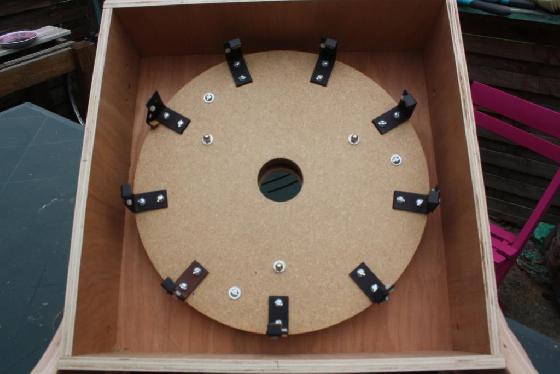

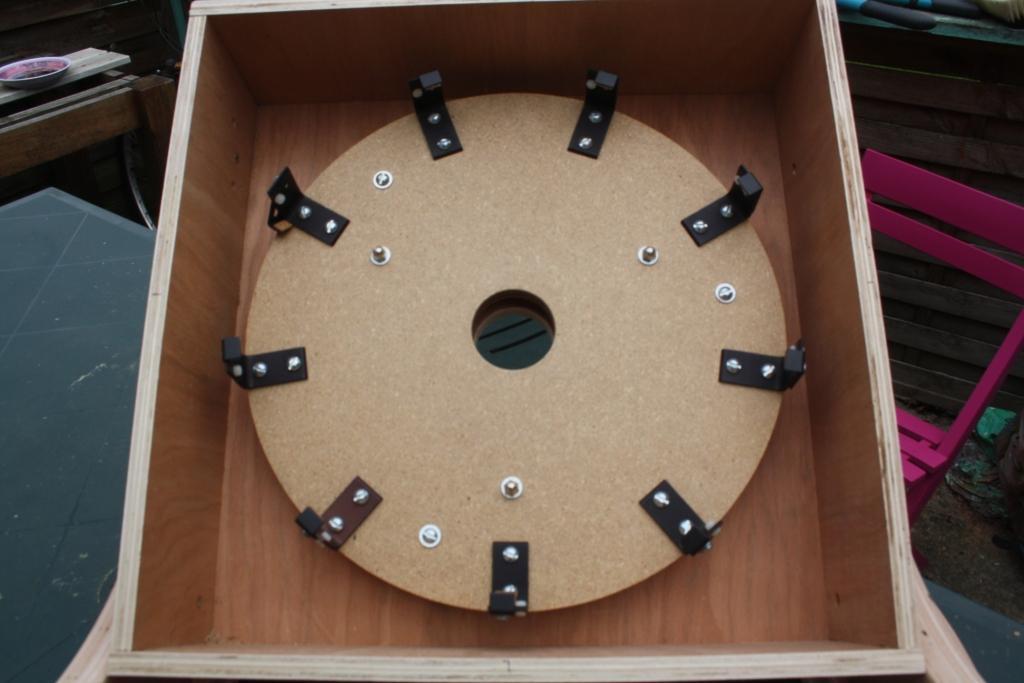

Finalisation support du primaire.

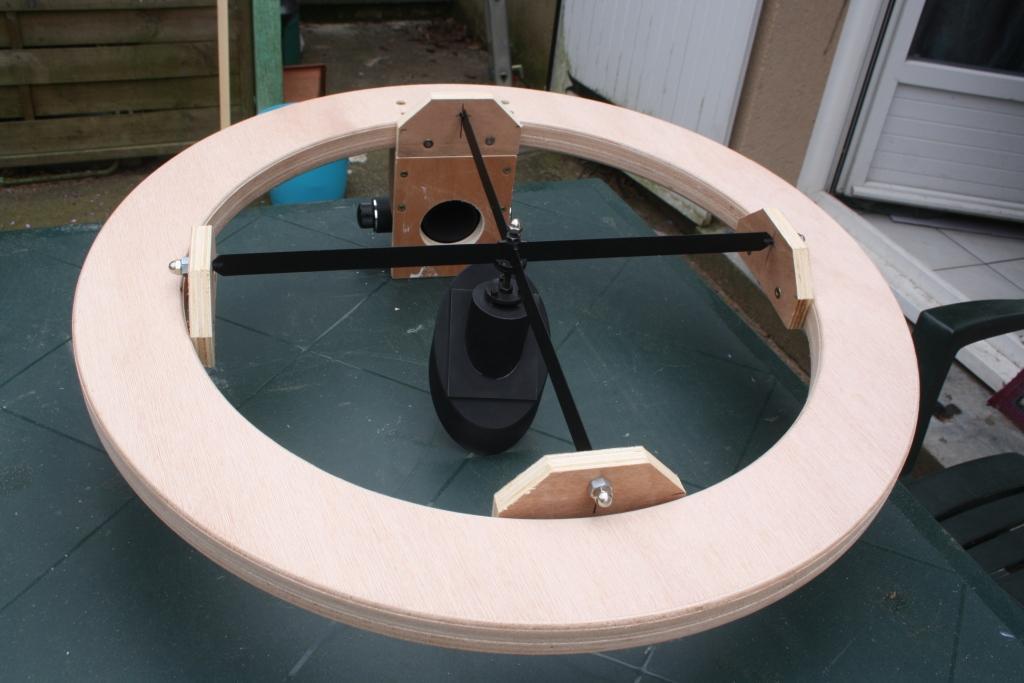

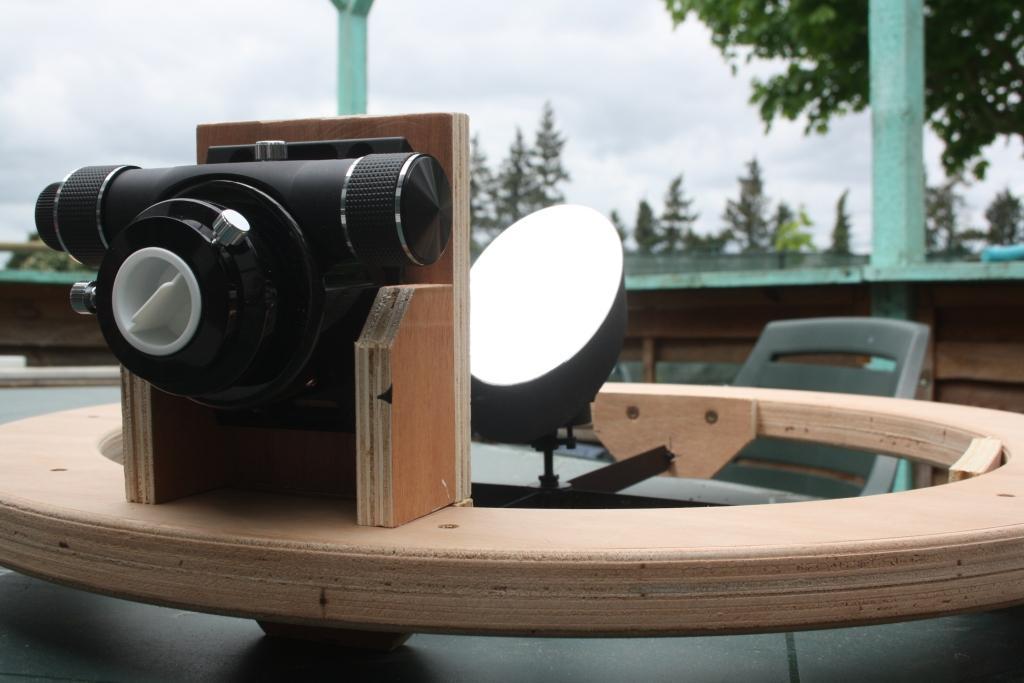

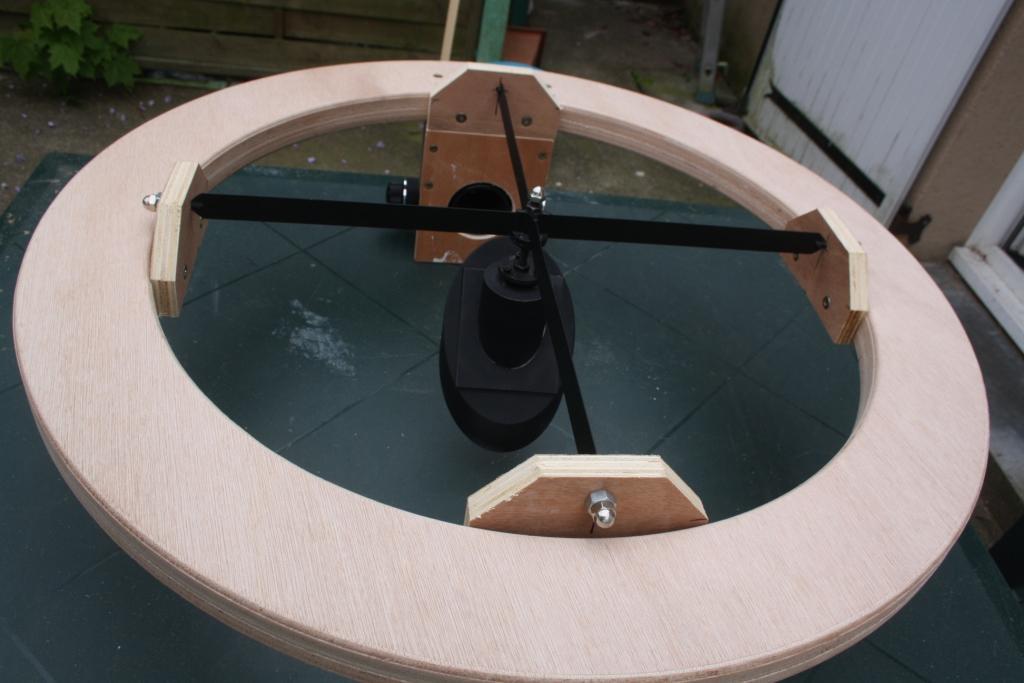

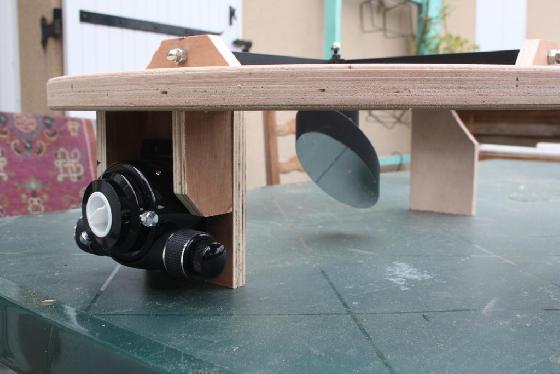

Installation de l'araignée et du crayford

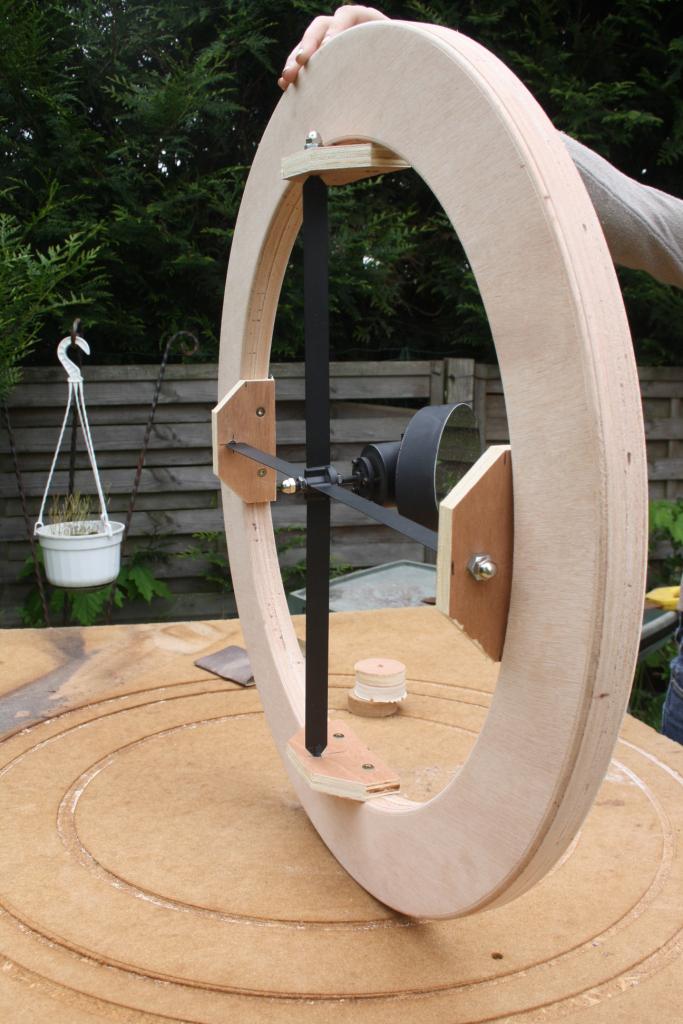

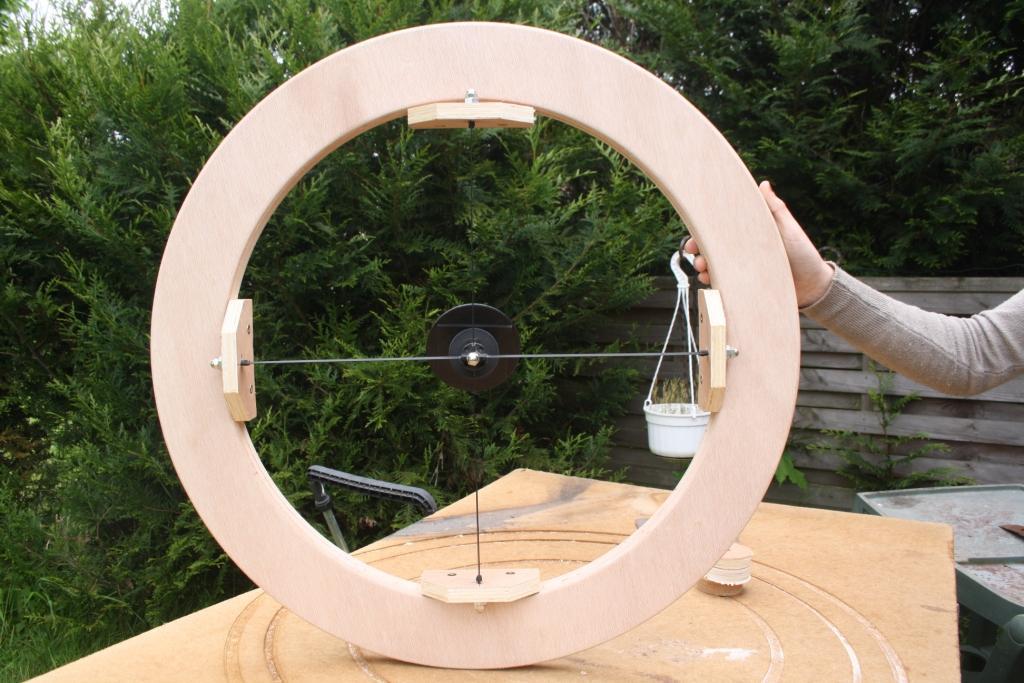

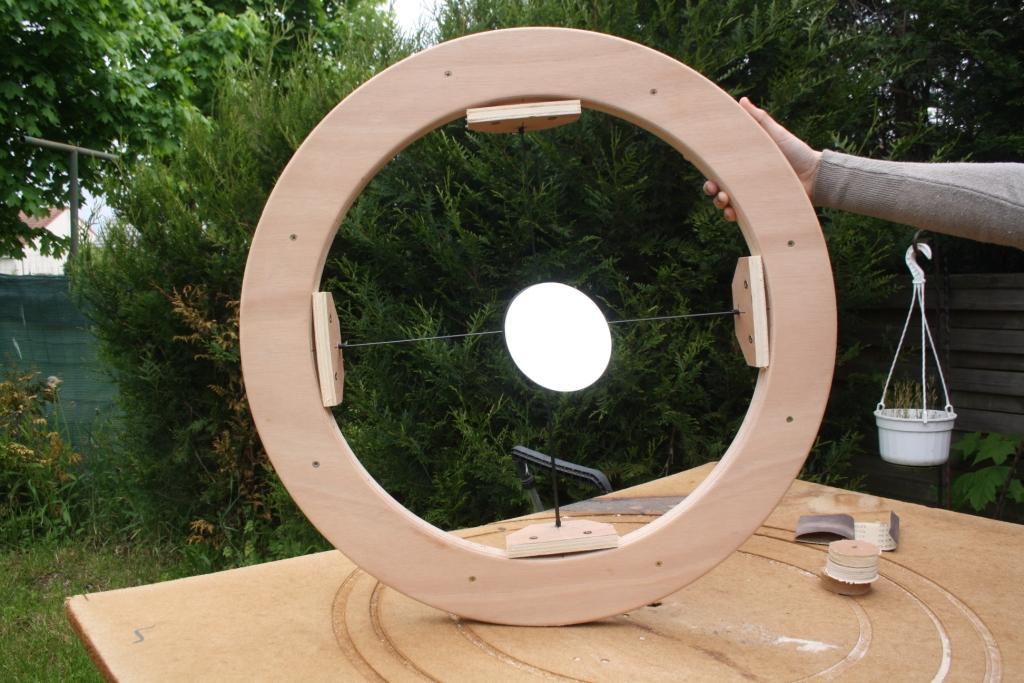

Le support du secondaire se finalise.















[manu41]

Tu as peut-être mis un peu trop de cales pour ton miroir primaire

A voir à l’usage si cela ne posera pas de problème, mais quatre auraient suffi.

[starbuch]

Merci manu



Je vais certainement modifier pas mal de choses car pour le moment je fais avec les moyens que le club me donne, pour le moment 180 euros de bois et un plan pas finalisé, pour le reste c'est système (D) euh ... démerde .



Je dois construire un télescope avec rien et pas grand chose.

Pour la tubulure je ne t'en parle même pas!

Modifié 10 mai 2013 par starbuch

[manu41]

Bon courage à toi et à homme courageux rien d'impossible.

Les 4 cales du système de Pierre Desvaux sont efficaces.

Deux cales avec un roulement et les deux autres sans rien.

Pour les roulements, j'ai dépouillé les rollers dont je ne me servais pas

Et les cales sont faites avec des chutes bois.

[kiwi74]

Super projet !!



Je vais suivre ça avec grand intérêt, mais malheureusement en bricolage je suis une quiche, donc je ne pourrais trop conseiller quoi que ce soit...



Allez hop, dans mes favoris !

[nonodu28]

Salut Starbuch, beau projet . Surtout qu'on est pas si loin l'un de l'autre. Comme Manu41!

Il faudrait réunir les 3 400mm, et se faire une star party à l'occasion?!

Je ne peux que te prodiguer les mêmes conseils qui t'ont été donnés plus forcement (forcement, ce sont les pros qui parlent).

Pour ma part, je ne suis encore un cador sur la question, et je ne sais pas si c'est la perspective qui veut ça, mais le PO me semble un peu bas par rapport au secondaire, me trompe-je?
