éclairage d'un viseur polaire

[Bottles74]

Bonjour à toutes et à tous

Je vous montre un petit bricolage à la portée de tous pour illuminer votre viseur polaire lors de la mise en station. Il y a déjà eu des messages à ce sujet et je m'en suis inspiré.

http://www.webastro.net/forum/showthread.php?t=74087&highlight=eclairage+viseur+polaire

http://www.webastro.net/forum/showthread.php?t=87891&highlight=eclairage+viseur+polaire



bon je me lance !



Matos :



- 1 "T" de plombier en pvc du diamètre de votre ouverture.

- 1 interrupteur "on" "off" que l'on peut trouver partout.

- 1 pile cr2032 (pile de montre)

- 1 led de la couleur de votre choix (pour ma part rouge)

- du fil de 2 couleurs (même du fil telephone peut faire l'affaire)

- un bouchon qui se fixera sur le "T" (bouchon de bouteille de lait suffit)

- du scotch noir type électricien (pour isoler les fils)

- 1 fer à souder (et tout ce qui va avec )

- du scratch autocollant (pour combler le jeux lors de la mise en place de votre bidule)

- un peut de patience

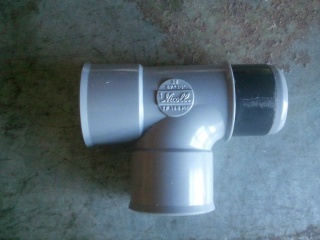

Le "T" pour moi un 32mm

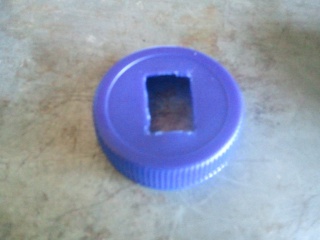

Le bouchon avec le trou pour l'emplacement de l'inter

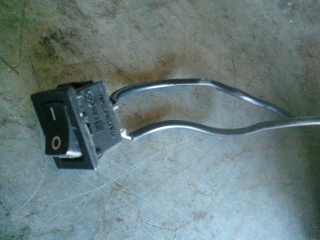

L'inter (inter d'une vieille alim de pc)

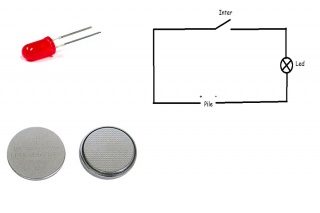

Un petit peut de bricolage

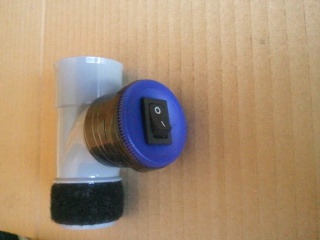

Le bidule-lampe finit, on notera la pose du scratch pour un bon maintient (manque de peinture )

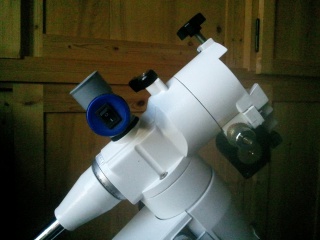

Le bidule-lampe sur une monture Neq5



Voilà ça marche tip-top, c'est pas cher, c'est petit, ça manque d'esthétique mais quel plaisir de bricoler non?



@+ pour de nouvelles aventures.

[OrionRider]

Merci pour l'astuce. Jusqu'ici je tenais ma frontale à la main en oblique devant le trou mais ton bricolage est bien plus pratique.



Tu peux mettre un dessin ou une photo de l'emplacement de la LED? Elle éclaire juste la paroi du PVC ou tu la mets en oblique vers le viseur polaire?

[Bottles74]

Oui la led est légèrement penchée vers le viseur polaire
