dobson

[yanozki]

Bonsoir pascal, merci pour le compliment

En plus il fonctionne super bien.

Les mouvements sont très doux, il ne colle pas lors des déplacements et optiquement donne de très belles images.



C'est vrai qu'une table équatoriale est en projet.



Mais j'ai également en tête un autre projet de fabrication:



Une base équipé d'un système stellarcat et argonavis pour mon df 500.



Mais pour cela, il faut que je trouve les finances pour ce nouveau projet...



Entre autre la vente regretté du 300 valise me permettrai de réaliser ce projet de motorisation.



Yann.

Modifié 31 juillet 2013 par yanozki

[wismerhill]









Slt

Je remonte ce post parce que c'est pas possible, faut que je la pose cette question : quand tu ranges tout, tu mets le miroir A L'ENVERS ????? Et y'a pas de risque ????

[klm132]

Slt

Je remonte ce post parce que c'est pas possible, faut que je la pose cette question : quand tu ranges tout, tu mets le miroir A L'ENVERS ????? Et y'a pas de risque ????



comment crois-tu qu'il est le miroir ?

De toutes façons, l'objectif est que le miroir soit calé dans tous les sens lors du transport ...

Je te rassure, on ne le voit pas très bien, mais notre bricoleur en chef le confirmera sûrement : le miroir repose sur son chanfrein. Sur la planche, il y a des petites cales à 45° qui permettent cela.



Bon ciel

[yanozki]

Bonsoir à vous, je crois que je vois bien les triangles du barillet sur la partie inferieur du miroir sur la photo, donc je ne vois pas où et le problème...



Le miroir est bien positionné sur son barillet...



Qui lui est rangé la tête en bas dans sa boîte pour le transport .



Je suis à votre disposition pour vos questions.



Cordialement yann!

Modifié 8 octobre 2013 par yanozki

[wismerhill]

oui oui mais j'avoue que de le voir rangé tête en bas, ça m'a un peu étonné...en plus, j'en ai parlé à des gars aux RAGSOO et ils étaient aussi étonnés que moi...m'enfin si ça marche et qu'il n'y a pas de risuqe de déformation ou d'abîmage de l'aluminure, c'est tout ce que je voulais savoir, merci

[PierreDesvaux]

Le miroir est coincé entre le barillet et le couvercle. Ce couvercle touche le miroir sur le chanfrein et bien sur, pas sur la partie optique (qui est concave, rappelons le...).



Il faut savoir que le meilleur moyen de transporter un miroir dans une boite, c'est de la placer à l'envers, sur 3 cales qui le supportent sur le chanfrein, bien coincé dans la boite pour qu'il ne bouge pas. C'est le cas dans ce télescope de voyage.



C'est également le cas dans les Strocks de voyage, puisqu'il y a, dans sa version originale, un moule à tartre (oui, oui), qui fait office de couvercle et qui coince le miroir; De ce fait, la boite peut être transportée dans tous les sens, retournée à volonté.



Pierre

[yanozki]

Bonsoir à vous, je poste ces photos pour vous montrer les patins en feutre sous le couvercle de protection du miroir, ces patins sont positionnés sur le couvercle de manière à ce qu'ils soient en contacte avec le chanfrein du miroir.



il n'y a aucun risque d'abîmer le miroir pendant le transport.







Yann.

Modifié 8 octobre 2013 par yanozki

[yanozki]

Bonsoir à vous, il y a quelque temps que j'avais des photos sur les avancés du dobson, alors ce soir je vous en fais profiter.



Fabrication du support de chercheur.









Yann.

[yanozki]

Après une visite chez Pierre avec un ami pour réccupèrer un magnifique DF600 et du FRP pour le dobson 300.



Petite présentation du dobson valise au maître dobsonnien français...







J'ai fixé les bandes de FRP sur les tourillons et le disque de FRP sur une partie de la boîte ainsi que 4 patins en téflon sur l'autre partie de la boîte du dobson.









Un grand merci à Pierre encore une fois.

Modifié 8 octobre 2013 par yanozki

[yanozki]

Mise en place de 2 paires de patins en téflon sur le barillet permettant d'éviter un déplacement latérale de la structure du dobson, lors du déplacement en altitude de ce dernier.







patins téflon arrière.





Yann.

Modifié 9 octobre 2013 par yanozki

[yanozki]

Nouvelle partie de coûture pour fabriquer la housse du dobson en tissu noir lycra...









Yann.

[Chtit Bilou]

Joooli !



As-tu fait des points "zig-zag"?

La housse ne gêne-t-elle pas le déplacement du P.O.?

N'empiète-elle pas sur le passage de la lumière (miroir coupé)?





Que de questions, je sais, mais y étant déjà passé...



Bon ciel!

[yanozki]

Bonsoir bilou t, pour te répondre, oui j'ai fait des points en zigzag sur la plus grande des coutures.



La housse ne gêne pas pour la mise au point avec le PO et ne gêne pas pour le cheminement de la lumière.



Si tu as d'autres questions, il n'y a aucun souci.



Yann.

[Chtit Bilou]

Oui!

As-tu cousu autour du trou du P.O.? Si oui, pas trop galère?



M'étonne que ça ne gêne pas le passage de la lumière, j'ai été de mon côté obligé de faire 3 ptits tuyaux souples pour tendre en dehors la jupe.

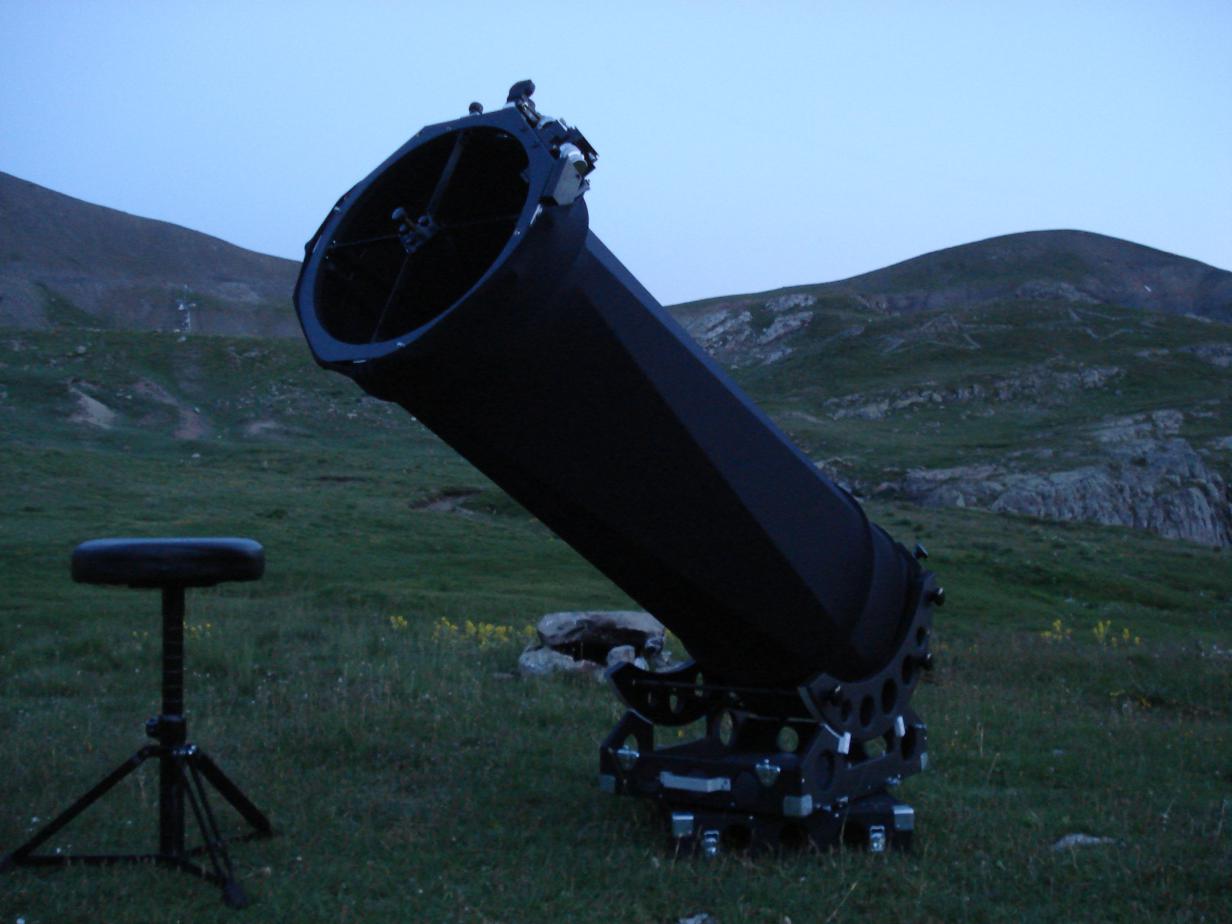

Une photo à la nuit tombée!



Bon ciel!

[macfly51]

Chouette coin.... Beau Sumerian

[Chtit Bilou]

.... un délice! (qui doit être un enfer en ce moment)!

T'as vu les Zétoiles derrière?! C'est LE spot!

[tortue84]

Bravo ! Quel boulot !!! Je suis en admiration !!!!

[yanozki]

Bonjour tortue 84, merci à toi.



D'autres fabrication de Dobson viendront bientôt.





Cordialement Yann.
