Afficheur Numérique pour boitier d'alim

[Aknotwot]

Bonjour !

je cherche à bricoler un boitier d'alimentation pour ma monture, pc, apn etc, et pour surveiller l'évolution de la tension aux bornes de la batterie 12v, j'ai prévu l'installation d'un volt-mètre numérique du modèle ME-UP5135-ECO. N'étant pas très sure de moi après la lecture du mode d'emploi, l'un d'entre vous aurait-il monter un circuit avec cet afficheur ?

Auriez-vous un exemple de connexion ? Je n'ai rien trouvé sur le net...



Merci à vous.

[cejy07]

bonjour

il y a eu des posts sur les alimentations de terrain avec plein de schémas, je sais pas si

tu peux y trouver ton bonheur, le post est un peu long.



http://www.webastro.net/forum/showthread.php?t=99682

[Aknotwot]

bonjour

il y a eu des posts sur les alimentations de terrain avec plein de schémas, je sais pas si

tu peux y trouver ton bonheur, le post est un peu long.



http://www.webastro.net/forum/showthread.php?t=99682

Je n'ai pas vu de schéma de cablage mais ca m'a permis de voir que mon afficheur nécessite sans doute une alimentation auxiliaire



J'en profite pour vous soumettre mon circuit ... pour la diode schottky je pensais partir sur une 15a/25v, protégé par un fusible inférieur...12 ou 13A si ça existe

Du coup le circuit ci-dessous n'intègre pas l'hypothèse que le voltmètre nécessite une alim auxiliaire...

Merci de vos remarques !



[macfly51]

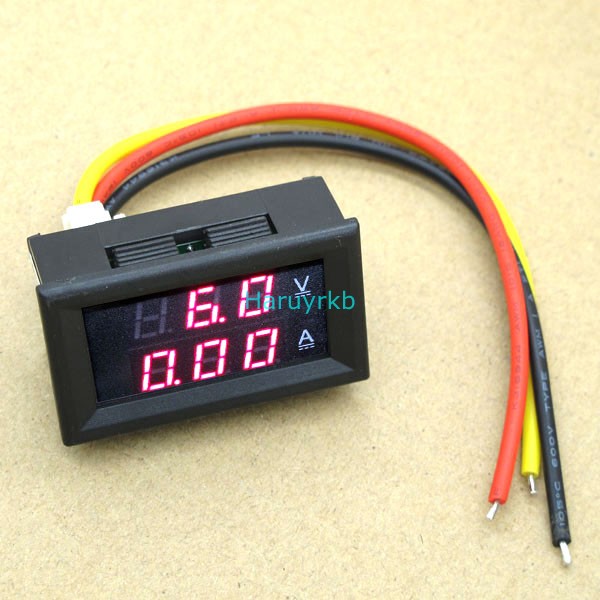

et si tout simplement tu mettais ça ?

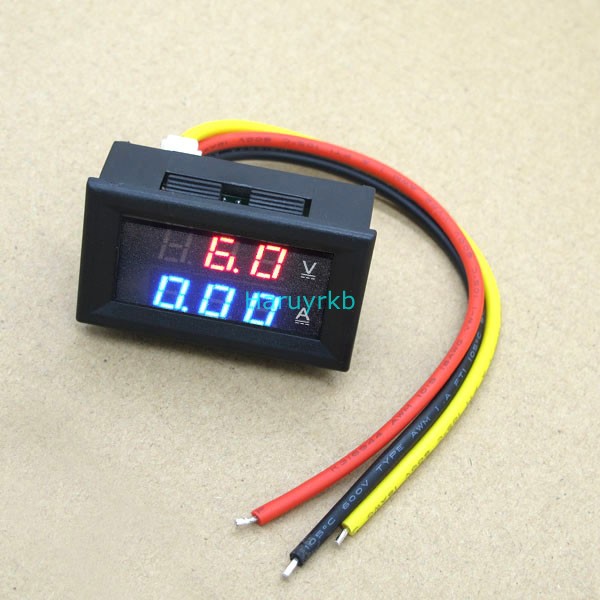

ou ça si tu aimes le rouge et le bleu



[maire]

Attention aux afficheur LCD sur le terrain en dessous de 0°C, ils se figent... C'est d'ailleurs pour cela qu'un chauffage est prévu sur le Skycommander. Pour résoudre ce problème, j'ai un bon vieux voltmètre galvanométrique sur la batterie intégré de mon télescope. Pour lire cela la nuit? Facile, je lui ai glissé à l'intérieur une LED rouge faible consommation. Solution pas cher et encore opérationnel à -20° C !

[Aknotwot]

@macfly

c'est chouette toute ces couleurs mais je me retrouve du coup avec un afficheur en rab sur les bras

Et tous ces cables se branchent comment ? Le fil rouge sur le bouton rouge et le fil jaune sur...



@maire

ou bien faut prévoir une résistance chauffante pour l'afficheur...



Autre option je regarde si il existe un circuit pour générer une tension plus basse pour alimenter le panneau...

[maire]

@maire

ou bien faut prévoir une résistance chauffante pour l'afficheur...



Autre option je regarde si il existe un circuit pour générer une tension plus basse pour alimenter le panneau...



Je ne vois pas trop l’intérêt d'une résistance chauffante s'il s’agit seulement de mesurer une tension, en effet ce n'est pas pour encore consommer du courant supplémentaire...

[macfly51]

Et tous ces cables se branchent comment ? Le fil rouge sur le bouton rouge et le fil jaune sur...



Tu trouveras tout sur les liens que j'ai donnés

[Aknotwot]

Je ne vois pas trop l’intérêt d'une résistance chauffante s'il s’agit seulement de mesurer une tension, en effet ce n'est pas pour encore consommer du courant supplémentaire...



Plus sérieusement je vais tout de meme essayer d'utiliser mon afficheur maintenant qu'il est acheté.

[Aknotwot]

Tu trouveras tout sur les liens que j'ai donnés



effectivement je suis allé un peu vite...

[Aknotwot]

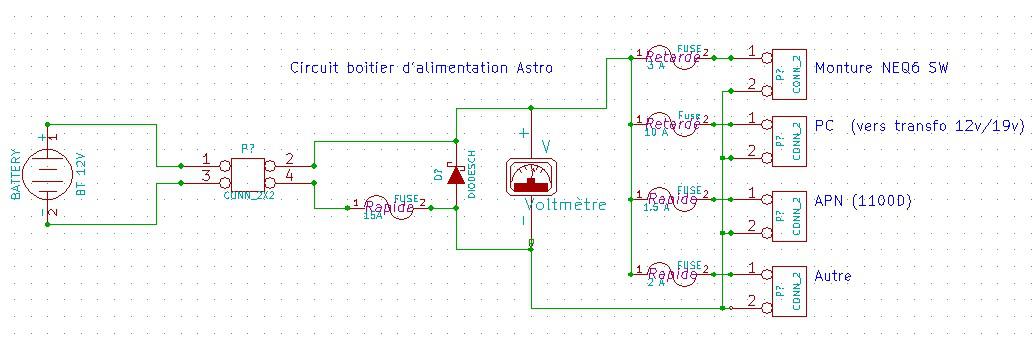

Et le circuit ...ça vous semble tenir la route ? http://www.webastro.net/upload/minimages/20947-1366797842.jpg

[yanbry]

.

[CATLUC]

Et le circuit ...ça vous semble tenir la route ? http://www.webastro.net/upload/minimages/20947-1366797842.jpg



Un peu petit là.

Bonne journée.

Luc;)

[Aknotwot]

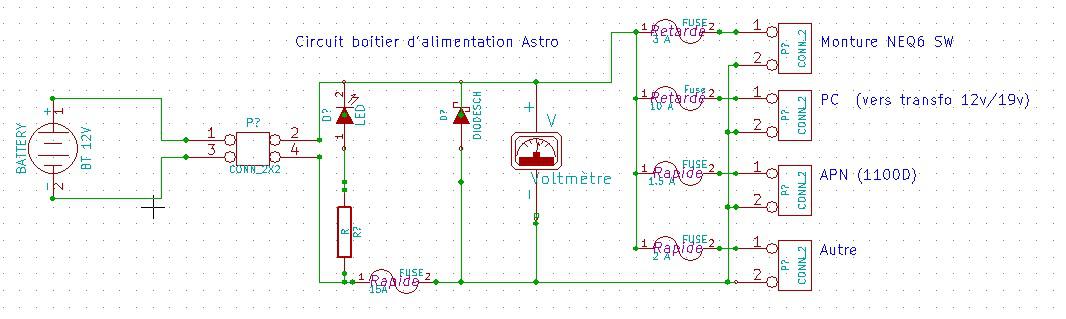

well ...ça ira mieux comme ça : Circuit Boitier alim

J'ai ajouté à la version précédente une Led qui permettra de signaler la mise sous tension...c'est du bonus...Il me reste à calculer la résistance...

La diode et le fusible doivent protéger les périphériques d'une hypothétique mais possible inversion de polarité...



Merci de vos commentaires.

Modifié 25 avril 2013 par Aknotwot

[Aknotwot]

Victoooory ! :-) J'ai réussi à connecter/configurer correctement mon foutu afficheur/voltmètre...sur le calibre 20V

il "suffit" de dés-souder le pont P3, et souder P2...retirer les strip RA et RB...souder les résistances qui vont bien, puis calibrer avec le potentiometre !! Pour quelqu'un qui n'avait pas touché un fer à souder depuis 10 ans...



Cette doc pour un modèle équivalent, est l'une des rares à être explicite

[Aknotwot]

Info complémentaire : pas moyen de faire fonctionner le voltmètre avec la tension que je cherchais à mesurer ...j'ai dû utiliser une pile 9v...pénible...
