Question sur les moteurs des Vixen GP/SP

[Gandalf]

Une petite question aux connaisseurs des montures Vixen GP ou SP.



J'ai fais l'acquisition d'une GP DX motorisée (plus facile à transporter que l'EQ6), mais sans la raquette qui était HS. A terme je vais lui adjoindre le kit GOTO Synscan. En attendant je voudrais utiliser les moteurs pas à pas d'origine de la monture, en fabricant une raquette de substitution.

J'ai trouvé pas mal d'infos:

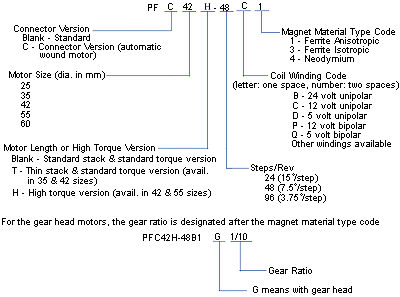

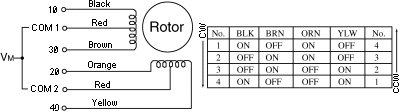

• Type de moteurs: Pas à Pas Unipolaire de chez Pulse Motor Corporation PF42-4813G.

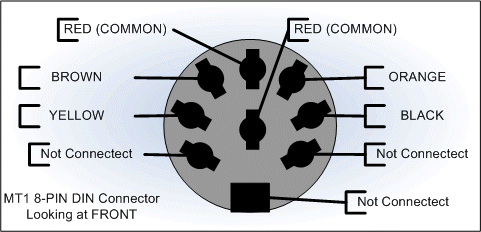

• Brochage du connecteur:


Sur ce site et grâce à OrionRider.



Il ne me manque qu'une seule info: la fréquence des impulsions qui pilotes les moteurs pas à pas.

Si quelqu'un a cette info je suis preneur. Merci de votre aide.



Jean-Luc.

[olivdeso]

Tu peux le trouver toi même en comptant le nombre de dents de la couronne, ce qui te donne le nombre de tours de vis sans fin qu'il faut en 1 jour sidéral = 23h56min4s

ensuite tu compte les dents du réducteur et tu connaîtra le nombre de tour de moteur à faire, puis le nombre de pas moteurs.





Edit : la couronne à 144 dents



La période de vis sans fin est donc de 598,3s (10min)

le moteur a 48 pas par tours, reste à connaitre la démultiplication entre le moteur et la vis sans fin.





Il y a aussi la raquette Lacerta toute faite pas trop chère et avec port d'autoguidage :

http://www.tavcso.hu/?o=termek&te=AGHBeq5&n=en

Modifié 6 mai 2013 par olivdeso

[Gandalf]

Merci Olivdeso pour le lien tavsco. OrionRider me l'avait aussi communiqué, mais il y a le coté ludique de la faire soit même.



Merci aussi pour les infos pour le calcul. Si je comprends bien:



• La couronne fait 1 tour en 23H56Min4s=(23x3600+56x60+4)s, donc 1 tour en 86164s.

• La couronne ayant 144dents, la vis sans fin fait 1 tour en 86164/144#598,361s#9,973Min. Soit 144/86184 Tours/s

• Le rapport de démultiplication du moteur est de 1/120:


La vitesse du moteur est égale à (144/86184)/(1/120)=(144 x 120)/86184 tours/s.

• Le moteur est un 48pas/tour. Il faut donc (144 x 120 x 48)/86184 pas par seconde= 829440/86184 pas par seconde.


C'est bien ça?



Jean-Luc

[olivdeso]

Oui le calcul, me semble juste, mais j'ai un doute, on devrait toruver environ 0.78" par pas or on trouve 1.56" par pas : 360x60x60 / 144/120/48 = 1.5625



Il semble qu'il manque un rapport 2 quelque part...



Le moteur est directement branché sur la vis sans fin? il n'y a pas de pignons intermédiaires avec un nombre de dents différents?

[Gandalf]

Oui le calcul, me semble juste, mais j'ai un doute, on devrait toruver environ 0.78" par pas or on trouve 1.56" par pas : 360x60x60 / 144/120/48 = 1.5625



Il semble qu'il manque un rapport 2 quelque part...



Le moteur est directement branché sur la vis sans fin? il n'y a pas de pignons intermédiaires avec un nombre de dents différents?

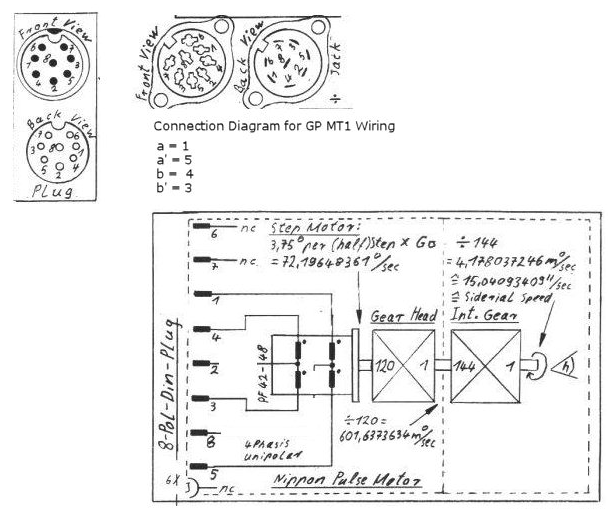

En cherchant sur la toile j'ai trouvé ceci:

sur ce site.



J'ai donc repris le raisonnement en degré:



• Vitesse sidérale=360° en 23H56Min4.09s, soit 360/(23x3600+56x60+4.09)=360°/86164.09s#4.1780m°/s

• Vitesse de la vis sans fin (couronne:144 dents): (360x144)/86164.09#601.6427m°/s

• Vitesse du moteur (démultiplication 1:120): (360x144x120)/86164.09#721971°/s

• Nombre de pas/s (1tour=360°=48pas=> 1pas=7,5°): [(360x144x120)/86164.09]/7.5#9.6263 pas/s


=> Résultat identique au précédent ou presque (829440/86184.09=9.6241)



Valeur d'un pas en " d'arc:



• 1 tour de couronne=360°, 1°=60' et 1'=60" => 1tour de couronne=(360x60x60)"

• La visse sans fin tourne 144 fois plus vite que la couronne, qui a 144dents.

• Le moteur tourne 120 fois plus vite que la vis sans fin (démultiplication 1:120)

• Il faut 48 pas pour faire 1 tour de moteur


=>1 pas correspond à (360x60x60)/(144x120x48)=1.5625" de la couronne.

Je pense que le rapport 2 manquant vient du fait qu'un moteur pas à pas peut-être piloté en pas entier, mais aussi en mode demi pas. Dans ce cas, il faut 96 demi pas pour faire 1tour de moteur:

1/2 pas correspond à (360x60x60)/(144x120x96)=0.78125" de la couronne.



JL

Modifié 7 mai 2013 par Gandalf
