gal Abell2151, 4 Arp(s), du Ciel bien Profond au SC8" à F10 ....

[david.d]

Bonjour à toutes et à tous,



Le ciel dégagé joue à saute mouton avec les nuages en ce moment et il faut profiter du moindre moment. J'ai profité en intégralité des nuits du 6 et 7 mai et partiellement de celle d'hier du 9 (juste 1h30 pour finir les couches couleurs).

Fort du résultat sur la précédente avec NGC5754 ,j'ai continué sur des objets très faibles surtout sous mon ciel chargé de PL. La plus lumineuse des galaxies du champ est à 14 de mag.

Il s'agit d'une partie (F10 et 2m de focale oblige) de Abell 2151 l'amas de Galaxies situé dans Hercule. Pas moins de 4 Arp(s) sont dans ce champ : Arp172,Arp 272,Arp 71,et Arp122. On pourrait s'amuser à tout dénombrer et nommer dans le champ mais je laisse ça pour les longues soirées pluvieuses car la il y a de quoi s'occuper.



Cela faisait très longtemps que je pensais faire ce champ mais sans oser vu la faiblesse des objets qui s'y trouvent. Finalement c'est pas trop mal et cela valait le coup de s'y attarder. Le seul problème c'est d'avoir 3 nuits pour faire une image et encore si j'avais pu être sûr d'avoir des prévisions météo optimistes j'aurais peut être passé une ou deux nuits supplémentaires.



La FWHM est en moyenne à 1.85 arc sec sur l'ensemble des brutes.





Pour le matériel mis en œuvre c'est toujours le même :



MEADE SC 8" (Schmidt Cassegrain 200mm, Focale 2000mm)

Monture : Fornax51 sur FS2

Prise au foyer à 2000 mm

Autoguidage avec diviseur optique et WebCam modifiée longue pose (logiciel d'autoguidage GuideMaster)

Camera CCD conception et réalisation perso à base de détecteur ICX285AL refroidie par peltier.

Soft d'acquisition réalisation perso.



Pour la prise de vue :



Luminance avec un filtre CLS : 42 poses de 600s

Rouge, Vert et Bleu : 10x10x10 de 600s chaque



Registration sous Iris, assemblage sous photoshop.



L'image :











A très bientôt



David

[Didou]

C'est vraiment une belle image.



CCD perso à base de ICX285, je suis curieux de savoir comment tu as fait

[Klape]

C'est tellement impressionnant .. vraiment parfaitement imagé !

[david.d]

Merci 'Didou' et Klape pour vos retours .



Pour la camera , je suis parti d'un ICX285AL que je me suis procuré, et j'ai conçu toute l’électronique de contrôle, le code VHDL dans le FPGA et le soft d'acquisition en C sur le PC.

Bon dans tout ça j'ai un petit avantage, c'est mon métier de concevoir et développer de l'instrumentation électronique pour des manips de recherche en physique et entre autre des cameras CCD.

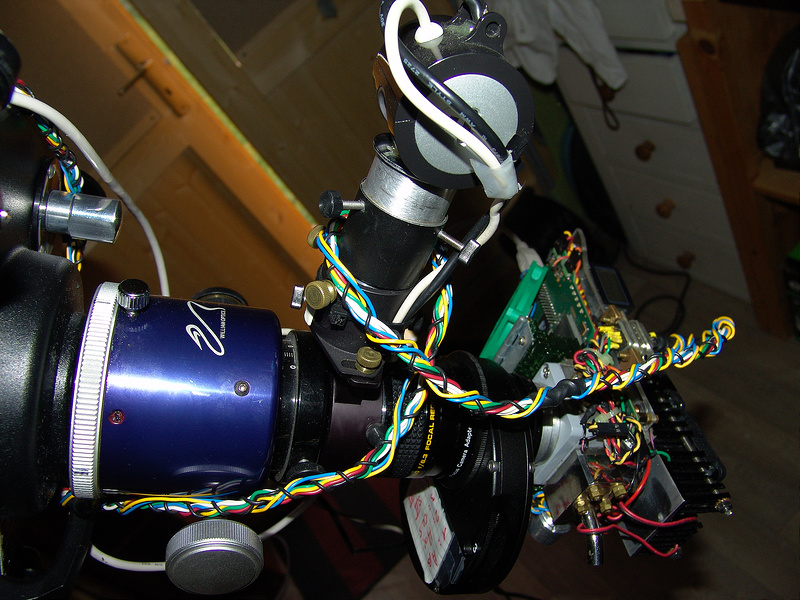

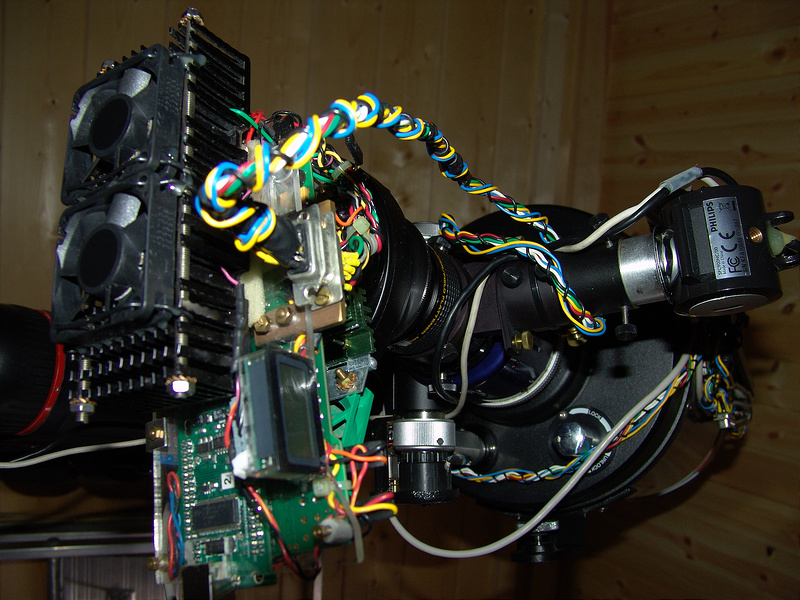

Voila la camera en question sur le train optique :





Cela faisait longtemps que je l'évoquais mais actuellement je suis en plein développement d'un nouveau contrôleur (et une nouvelle camera donc) pour entre mon ICX285 et il sera compatible pour un KAI04022 pour le futur. Les cartes électroniques sont terminées, câblées et sont en test. La programmation du FPGA est en cour.



Voila



David

[psycho10]

Mais c'est quoi tout ce bouzin!!!!!



Ca cogite, ca invente, mais c'est pas fichu de ranger!!



;)



.... Bon allez, c'est superbe du CP extrème avec un SC8, c'est très rare.



Bon boulot. Chapeau.





Laurent



http://www.astrosurf.com/peron

[Philastro]

Salut David,



Quand tu pars à la pêche aux ARP, tu en ramènes une colonie.

Un très beau champ parsemé de mondes lointains.



Petite question : n'est pas trop des poses de 600s pour le RVB sous ton ciel ?

[christiand]

Bonsoir David



Trés belle version de ce célebre amas d'Hercule

Un nid d'Arp, avec beaucoup de finesse et de profondeur. Bon boulot comme d'habitude.



Christian

[Stéphane Zoll]

Belle image et on sent la maitrise coté setup !



Bravo,

[Didou]

J'adore

[david.d]

Merci pour votre passage sur le fil et les commentaires.



Laurent, ranger les cables et faire de jolies boites c'est pas mon fort ;-), faut que ça respire ...



Phil je ne pense pas que les poses de 600s soient trop longues, j'utilise un filtre CLS et le fond de ciel monte à 300-350 ADU sur les brutes (sachant que j'ai un gain sur ma camera de 1ADU / e- soit au rendement quantique prêt 1ADU/ photon). J'aurais pu d'ailleurs poser un peu plus je pense (en pose unitaire). Sinon plus on cumule de poses et plus on sort du signal du bruit. Autre effet esthétique : le bruit (de photon) est d'autant plus lissé par le 'moyennage'. Bref il suffit juste de pas trop se faire envahir par le niveau de bruit sur les poses unitaires ensuite on empile.



Oui Christian un véritable nid à Arp, il y a embouteillage dans le coin.



David

[pilou]

Salut David, belle optimisation de taches par pixel²



traitement tout propres comme dab .



Fred

[xs_man]

Salut David,



Beau Scoubidou !

Extra la caméra Mac Giver inside !

Et en plus le résultat est réellement impressionnant, que de monde sur un champ aussi petit !

Hum j'aimerais avoir tes connaissances et ta compétence pour développer une caméra

spécifique pour imager Uranus/Neptune. En gros un capteur de 640x480, très sensible,

surtout en Ir, un débit de lecture lent (5 images/secondes) et très important, un bruit

de lecture le plus faible possible (dynamique très élevées). Finalement une problématique

plus proche du CP que du planétaire...



Albéric

Modifié 10 mai 2013 par xs_man

[david.d]

Merci Fred et Albéric pour vos commentaires.



Albéric: qu'est ce que tu entends par sensible dans l'IR : quelle longueur d'onde spécifiquement?



David

[Franck34]

Fais gaffe, car là t'es pas dans un labo au niveau de l'humidité !

Peut-être penser à mettre à l'abri de la rosée ta caméra en la mettant dans une boiboite non ?

La classe quand même de se faire sa propre caméra !



tu peux me faire une 8300 ?

[guinissa]

Salut David,

quel travail !!!

magnifique très profond et très fin

amicalement

guillaume;)

[xs_man]

Merci Fred et Albéric pour vos commentaires.

Albéric: qu'est ce que tu entends par sensible dans l'IR : quelle longueur d'onde spécifiquement?

David



L'Ir proche, les longueur d'onde couvertes par le filtre Baader Ir 685 :

http://www.baader-planetarium.uk.com/productinfo.php/filters/speciality-filters/ir-pass-filter-685-nm-317mm/3408



http://www.optique-du-centre.fr/img/p/226-331-thickbox.jpg



Albéric

[j_pbeausoleil 06]

Superbe David.

A la limite un soupçon de bleu à enlever sur l'image?







Jean-Pierre

[david.d]

Merci pour les visites sur le fil et les commentaires.



Franck34 : pas de problème d'humidité, c'est comme la résistance chauffante sur le tube, l'électronique en fonctionnement dégage de la chaleur (car beaucoup de partie active) sur le PCB, donc la carte se trouve toujours au moins un poil au dessus du point de rosée. Le seul problème viendrait d'écoulement de condensation venant d'autre partie comme le PO, le diviseur, la RF .. mais ce la n'est jamais arrivé depuis déjà plusieurs année d'utilisation.

Le nouveau contrôleur pourrait être compatible avec un 8300 mais il y aurait une bonne tranche de programmation (VHDL entre autre) à faire. Pour le moment se sera ICX285 et puis ensuite KAI04022....



Alberic : OK, 670 nm c'est du IR tout 'mollasson' , un ICX285 est encore très à l 'aise dans cette longueur d'onde tout comme la plupart des capteurs CCD. Il suffirait d'un contrôleur très bas bruit ... il est en court ....



Jean Pierre : en effet il y peut être trop de bleu, je vais voir ça .



David

Modifié 10 mai 2013 par david.d

[sebastien85]

Quelle plongée ! c'est superbe David



A+

Seb.

[apricot]

Chapeau pour la conception perso de la ccd !

Quel plongeon sur l'image.. superbe

Jean-Phi

[chyneuze]

Oh punaise, faut que je m'y remette a l’électronique...



Une très belle capture! en sen que tu vises le "Hubble Deep Field"



Et pour le matos, Incroyable! pour la paquètte de fils c'est largement excusable

Bon boulot!

[Papilain]

Bonjour David;



Parfaites, les deux images; toutes ces galaxies du champ, et la caméra...j'adore ce type de montage, surtout quand les résultats sont là!!dans ma jeunesse, j'en ai fabriqué des "transistors" et des amplis qui ne fonctionnaient pas.....:)



Alain.

[danielo]

C'est vertigineux bravo !



Dan

[david.d]

Merci aux derniers intervenants pour votre passage et vos commentaires.



Chyneuse ( Jordan) : Je vais rester très modeste sur les champs de Galaxies très faibles et lointaines, je suis là vraiment à la limite de mon site, je ne vois pas comment aller plus loin dans les mag.



Alain, ce qui manque cruellement aujourd'hui en électronique ce sont des électroniciens 'analogiciens' bidouilleurs de talent en transistors et amplis de tous genres, tu pourrais reprendre du service ;-) ... Sinon moi j'en fabrique à la pelle des circuits qui ne fonctionnent pas du premier coup, d'ailleurs au final c'est toujours mieux si ça plante au début, ça permet de tout repasser en revue.



David

[nonocoye]

Une belle plongée intergalactique !!!



Bravo, et je découvre en plus ton savoir-faire, chapeau !

[mariobross]

slt.

je ne sais pas si je suis plus impréssionné par la caméra ou par l'image , les 2 font la paire , c'est du tres bel ouvrage.

jc.

[gglagreg]

comme les copains , admiratif !



Gg

[david.d]

Merci à vous trois d'être passer par là et merci pour vos commentaires. Content que ce petit coin de ciel vous ai plu.



A bientôt



David

[Siegfried_M31]

Salut David

Quel plaisir de voir du ciel très profond, c'est fin.



Seule remarque c'est la dominance bleue, des objets aussi loin sont dans le rouge d'habitude.

[Olivier G]

Bonjour David,

Image d'exception bravo, c'est vrai que tu nous y as habitué.

Enfin on voit ta caméra, chapeau pour le boulot.

Olivier
