Amélioration vis altitude d'une EQ6 ?

[litobrit]

Je n'ai pas eu de problème avec cette vis et pourtant je fais une mise en station chaque fois qu'il y a des étoiles ou presque depuis plus d'un an.

D'une part si la monture est bien positionnée de niveau et face au sud, les corrections sont minimes, la polaire est tout près du petit cercle.

Mais c'est vrai que je remets à chaque séance le trépied au même endroit repéré sur ma terrasse.

D'autre part, au lieu de forcer comme un malade ou avec une clef qui va ruiner le filetage, la vis et l'appui, il suffit de soulager le poids du coté opposé au viseur et la vis coté viseur tourne (presque) sans effort. Ca, c'est de la modif pas chère ...

Et pourtant, j'ai du poids sur mon EQ6, RC8, 3 rallonges 90, atik383, OAG, ssag, Telrad, 2 contrepoids.

Pour compenser les petites variations à chaque mise en station, il suffit la plupart du temps de visser ou dévisser légèrement la vis coté opposé au viseur. Par élasticité, la monture étant en appui sur la vis de l'autre coté (celle qui force), on arrive à monter ou descendre la polaire suffisamment pour compenser l'horizontalité ou l'orientation vers le sud du trépied. De plus, le support étant en contrainte entre les deux vis, le réglage devrait être plus stable. Je m'interroge sur la stabilité dans la nuit d'un collage à la pâte à modeler améliorée, avec l'effort demandé à cette partie de nos montures mal conçues pour nos latitudes.

[david30]

Par élasticité



Cette élasticité dont tu parle, c'est ta vis qui se tord. Démonte ta monture et tu comprendra.



Et en ce qui concerne le mastic epoxy (ce que tu apelle pate a modeler améliorée) Sa résistance a la compression de l'ordre de 500kg/cm² est plus que suffisante pour supporter une EQ6 chargée ras la gueule.



Apres chacun son truc, certains se suffisent a penser que tout ira bien, et y'a ceux qui cherchent a comprendre pourquoi ça pourrait aller mal.

[litobrit]

Cette élasticité dont tu parle, c'est ta vis qui se tord. Démonte ta monture et tu comprendra.



Et en ce qui concerne le mastic epoxy (ce que tu apelle pate a modeler améliorée) Sa résistance a la compression de l'ordre de 500kg/cm² est plus que suffisante pour supporter une EQ6 chargée ras la gueule.



Apres chacun son truc, certains se suffisent a penser que tout ira bien, et y'a ceux qui cherchent a comprendre pourquoi ça pourrait aller mal.



Et tu nous situes dans quelle catégorie ?

[david30]

Je vais m’arrêter la dans mon argumentaire. Tu as apparemment eu la chance d'avoir une EQ6 avec l'ergot de butée d'altitude mieux placé que les autres.



J’espère que ma modif servira a ceux qui ont une monture normale, avec l'ergot mal placé.



On va pas se prendre la tête pour une vis tordue hein

[belier1762]

Es ce que ce problème existe avec la Heq5 pro ?



merci



Marc

[TeBilePas]

Le problème avec le changement des vis, est que tu ne fait que camoufler le problème. Pire, si ta vis se tord (et elle se tordra), et que tu force dessus avec une clé, la démultiplication fera que tu ne t'en rendra pas compte, mais tu foirera ton pas de vis. Et la réparation ne sera plus la même.



Perso, j'adore cette monture, mais je pense que ceux qui l'ont conçue (ou copiée) n'ont jamais fait une mise en station de leur vie.



En fait, je pensais que les vis d'origine n'étaient franchement pas très solides, d'où le fait qu'elles se tordent si vite et qu'une bonne vis ne se tordrait pas trop vite si je ne forçais pas. La clé me permet d'être plus précis quand j'ajuste, mais je fais gaffe à pas y aller comme un malade, toute résistance est signe que ça ne se passe pas correctement.



Mais en effet, je pense que je vais pas tarder à ouvrir la bête et à continuer la modif', c'est vrai que ça vaut mieux. Je vais juste devoir faire attention à garder de la marge pour que ce soit OK chez moi, à 50° de latitude et dans le sud, vers les 43°... c'est la seule variabilité que je dois me permettre...



Merci du conseil en tous cas ! Et longue vie à cette chouette monture, qui a les défauts qu'elle a, il est vrai, mais qui a quand même un rapport qualité prix excellent et qui a au moins le mérite d'avoir ouvert la porte de l'astrophoto aux bourses limitées comme la mienne...



Belles nuit !

[david30]

cette chouette monture, qui a les défauts qu'elle a, il est vrai, mais qui a quand même un rapport qualité prix excellent et qui a au moins le mérite d'avoir ouvert la porte de l'astrophoto aux bourses limitées comme la mienne...



Nous sommes complètement d'accord

[BBBenj]

Coucou !



Je plussoie... Quand on sait que c'est de la fonte d'aluminium sur laquelle on appuie de l'acier. Bonjour l'érosion...

[BGI]

Je dirais meme plus: de la fonte d'alu pleine de bulles , mais bon, ca a l'avantage de piéger la graisse ...;)

[achille11]

J

bien positionnée de niveau et face au sud, les corrections sont minimes, la polaire est tout près du petit cercle.





j'ai as de bol, pour la meme chose je dois la positionner face au nord

[autanet]

Bonjour,

Ben j'ai fais la modif suivant le plan trouvé sur le forum, il n'y a pas photo, ça tourne avec le bout du doigt.

Serge

[arthuss]

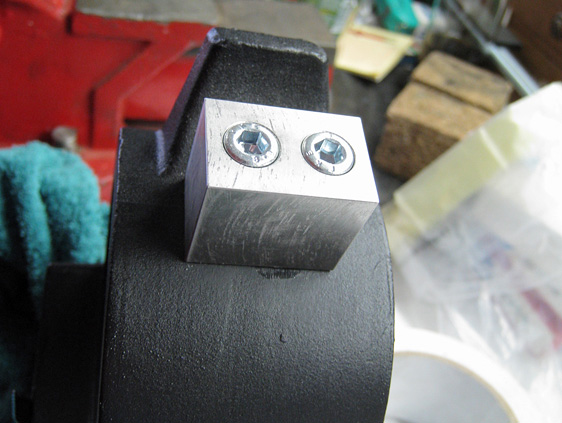

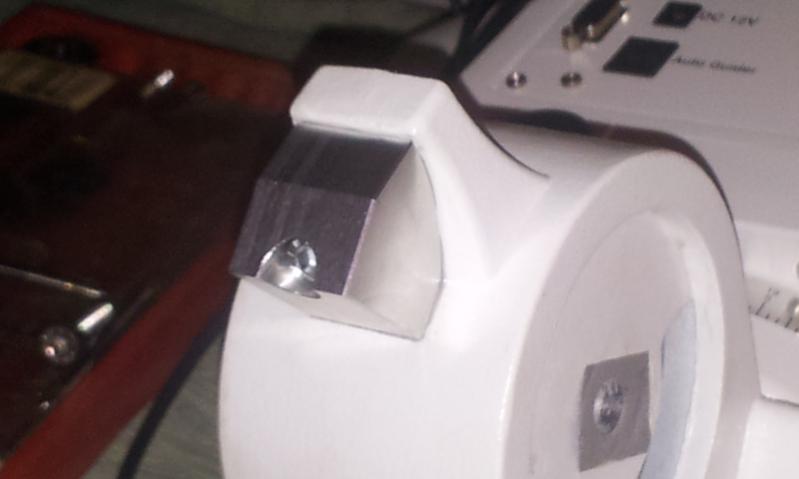

Assez simple à réaliser. Il faut ouvrir la bête mais c'est tellement plus pratique après.

Un petit bout d'alu

2vis 6pans de 6mm

des trous

2 écrous freinés.



Ensuite j'ai aussi modifié les vis pour y mettre des écrous moletés. Les vis d'origine ce sont tordu vu leur position d'origine.



Jm







et puis si le coeur vous en dis (3eme photo..) :-)

Modifié 21 septembre 2013 par arthuss

[-Amenophis-]

Bon, j'ai commencé à faire la modification sur ma monture.

J'ai donc enlevé les caches NEQ6pro (j'en ai fêlé un ) et enlevé la gorge de la monture.



J'ai été surpris de trouver du plastique sous la grosse rondelle :



Et du plastique également de l'autre coté :



Et les ravages sur le bouts après une vingtaine de sortie :



C'est quoi l'utilité de ces plastiques ?



Je vais donc rajouter un carré d'acier pour faire un talon artificielle plus prêt et remplacer les vis alen par des vis papillons.

[-Amenophis-]

Et je viens de voir qu'il y avait un défaut dans la fonte de la monture :





Et ça se répercutait sur la lamelle en plastique sous la rondelle :





ça marchera mieux sans je pense

[Newbie Mais]

Tout çà est un peu détail et juste esthétique, il suffit qu'il n'y ait pas de jeu latéral

Mais il est vrai que rien n'empêche de se faire plaisir même si c'est caché (justement dirais-je!)



Cet axe de rotation ne sert pratiquement pas si ce n'est à la MES. C'est le talon qui est primordial.



Pierre

[provista]

Je viens de démonter la mienne suite à l'autre poste, et c'est impressionnant le jeux qu'il y a dans l'axe de rotation.

C'est pour ça que quand on sert la contre vis, la monture à tendance à remonter et fausser la MES.

Je vais passer par une bague pour éviter le jeu je pense.

[dranilc]

Je viens de démonter la mienne suite à l'autre poste, et c'est impressionnant le jeux qu'il y a dans l'axe de rotation.

C'est pour ça que quand on sert la contre vis, la monture à tendance à remonter et fausser la MES.

Je vais passer par une bague pour éviter le jeu je pense.



J'ai acheté un tube acier traité en grande surface de bricolage qui est exactement au diamètre de la vis servant d'axe. Il faut aléser le trou de la monture. Pour cela , il faut une perceuse colonne. Bien positionner la monture sur la table de la perceuse, bien à plat, la brider si cela est possible. On enfile le tube, il doit entrer légèrement à force. Après cela, on dispose d'une nouvelle monture:p. Reste à faire une mesure d'EP pour envisager, éventuellement, d'autres modifications;)

Bon courage.

[-Amenophis-]

Et si je soude la pièce sur la rotule ou sur le talon de la monture ?

C'est possible ?

[Newbie Mais]

C'est de la fonte d'alu, je ne sais pas à quel point on peut souder cela.

Non, une ou deux vis ou boulons et c'est réglé. Si tu a de la colle (style répar'express) c'est le petit bonus.



Pierre
