projet de construction d une monture equatorial

[carlos viana]

Bonjour!

Depuis quelque temps, j'ai l intention de me construire une monture équatorial pour mon observatoire. Elle sera simple et devra supporter un maximum de poids (100 kg).

Pour ce qui est de la fabriquer, je n'ai pas trop de problème, le plus compliqué pour moi c'est la partie électronique.

J'ai l'intention de me servir d'un kit tout fait. Celui de la EQ6 .

Je compte me tailler une couronne dentée de 705 dents d un diamètre de 224,5 mm avec un pas de 1 mm.

Le moteur sera accouplé directement sur la vis sans fin .

D'origine il y a un rapport de démultiplication de 705/1 sur l axe AD de la eq6.

Donc, normalement, ça devra reste identique. Enfin!... je pense que oui. C'est pour ça que je fais appel à vous, afin de me venir en aide. Toutes les idées seront bien venues. Je vous en remercie.

Ps:j'aimerai aussi connaître les données de l axe de déclinaison de la eq6, je n'arrive pas à trouver des informations mécaniques sur cette axe.

Merci d'avance à tout le monde de bien vouloir m'aider à mener à bien cette nouvelle aventure.

Modifié 7 juin 2013 par carlos viana
orthographe et merci à ma femme d'avoir réparer le clavier... :)

[Otzi]

C'est fiontus qui devrait débarquer...recherche ses posts ds cette section, de bien belles montures persos



voir ici : http://www.webastro.net/forum/showthread.php?t=68937&highlight=fiontus

[OrionRider]

Merci d avance a tous le monde de bien vouloir m aider a mener a bien cette nouvelle aventure.s!



Si tu commençais par réparer ton clavier? Les apostrophes et la ponctuation sont en panne.



A part ça, c'est un projet fort ambitieux. Est-ce que c'est pour une utilisation photo ou juste du visuel?

Pour le nombre de dents, je pense qu'avec EQMod tu peux 'customiser' les vitesses des moteurs et donc choisir la démultiplication qui te convient. Perso je ne l'ai pas installé mais tu dois trouver les détails ici:

http://eq-mod.sourceforge.net/index_fr.htm

http://www.arnaudom.fr/eq6.htm

[Tef]

Si tu commençais par réparer ton clavier? Les apostrophes et la ponctuation sont en panne.





Sors de ce corps TT:be:

[carlos viana]

J'ai demande a ma femme, de me réparer mon clavier, qui est made in Portugal,par chez nous, les point,virgule,apostrophe,sont souvent négligé, car nous somme de nature très presse .

je compte faire de la photo, et du visuel avec cette monture.

mon problème, est de savoir, si les moteurs peuvent fonctionner directement accoupler a la vis sans fin, avec le montage que je compte construire,(monture ) pour les vis ,et les couronnes dentées,je les ferait tailler, par une entreprise spécialise et certifier en qualité ,il y a plein de société de ce type, par ici qui fond ça pour pas très chers.

Petit rappelle, la couronne ,comportera 705 dents, sur un diamètre de 224,5 mm,module 1 mm.Elle fera très précisément un tour en 24 heurs,puisque le moteur fait 705 tours en 24 heurs aussi.

La vis sans fin fera 29,37 tours en une heurs, sur la eq6 elle fait 7,5 en une heurs,7,5*24=180.(Nombre de dents de la couronne de la eq6)

Normalement, je pense que la qualité sera meilleurs sur mon projet.

j’aimerai avoir une opinion s-v-p.

[norma]

Et bien cela dépendra beaucoup de la qualité de l'ensemble couronne/vis sans fin. Peux-tu préciser ce que tu appelles une couronne bien taillée et certifiée (quelles tolérences) ? Et pour quel prix bien sûr ... En tout cas, c'est un très beau projet (je me bagarre avec le mien depuis quelques temps déjà).

Cordialement.

[ABDEL1982]

Bonjour!

Depuis quelque temps, j'ai l intention de me construire une monture équatorial pour mon observatoire. Elle sera simple et devra supporter un maximum de poids (100 kg).

Pour ce qui est de la fabriquer, je n'ai pas trop de problème, le plus compliqué pour moi c'est la partie électronique.

J'ai l'intention de me servir d'un kit tout fait. Celui de la EQ6 .

Je compte me tailler une couronne dentée de 705 dents d un diamètre de 224,5 mm avec un pas de 1 mm.

Le moteur sera accouplé directement sur la vis sans fin .

D'origine il y a un rapport de démultiplication de 705/1 sur l axe AD de la eq6.

Donc, normalement, ça devra reste identique. Enfin!... je pense que oui. C'est pour ça que je fais appel à vous, afin de me venir en aide. Toutes les idées seront bien venues. Je vous en remercie.

Ps:j'aimerai aussi connaître les données de l axe de déclinaison de la eq6, je n'arrive pas à trouver des informations mécaniques sur cette axe.

Merci d'avance à tout le monde de bien vouloir m'aider à mener à bien cette nouvelle aventure.



Salut

si tu comptes mettre sur ta monture 100kg de charge:?:,il te faudra bien plus costaud qu'un axe d'une EQ6,des axes de 80 voire 100mm de diamètre seront plus indiqués;

Le mieux seait de partir de zéro,en fonction de ce que tu souhaites;biensûr attendre l'avis d'expert;)

[Invité]

Je crois plutôt comprendre que Carlos compte utiliser simplement les moteurs et vis sans fin de l'EQ6, réputés solides (il me semble).

[ABDEL1982]

Je crois plutôt comprendre que Carlos compte utiliser simplement les moteurs et vis sans fin de l'EQ6, réputés solides (il me semble).



Dans ce cas pourquoi pas;

[carlos viana]

Bonjours! tous le monde.

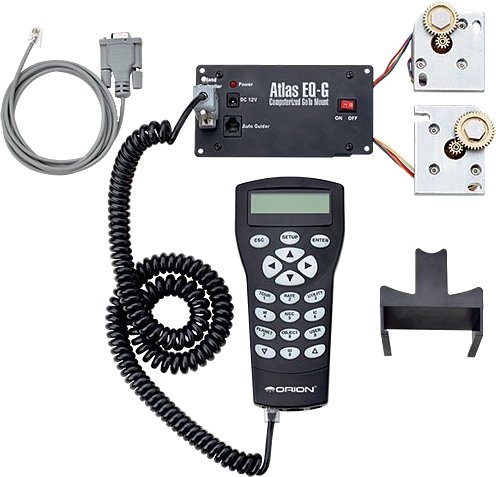

C'est exactement ça,je compte utiliser le kit vendu chez pierro astro http://www.pierro-astro.com/images/stories/virtuemart/product/kitgotoeq6.jpg (kit complet pour la eq6),il me parait très fiable et robuste.

pour ce qui est de la monture, je compte effectivement partir de zéro, en utilisant des axes de plus de 100 mm ,et la monture sera de ce type .http://img244.imageshack.us/img244/7376/mi04jk0.jpg.http://www.spaceobs.com/perso/instruments/T600/axepolaire.jpg http://www.spaceobs.com/perso/instruments/T600/roulement.jpg http://www.cloudynights.com/ubbthreads/attachments/1641518-Byers812Start.jpg http://www.cloudynights.com/ubbthreads/attachments/1641509-Byers812MiddleBack.jpg .

Je pense que ça peux ce faire,ça me parait assez simple comme construction,et très robuste...

pour la qualité de l 'entraînement,elle sera de 0,02 environ.

Modifié 9 juin 2013 par carlos viana

[Invité]

Bonjours! tous le monde.

C'est exactement ça,je compte utiliser le kit vendu chez pierro astro http://www.pierro-astro.com/images/stories/virtuemart/product/kitgotoeq6.jpg (kit complet pour la eq6),il me parait très fiable et robuste.

pour ce qui est de la monture, je compte effectivement partir de zéro, en utilisant des axes de plus de 100 mm ,et la monture sera de ce type .http://img244.imageshack.us/img244/7376/mi04jk0.jpg.http://www.spaceobs.com/perso/instruments/T600/axepolaire.jpg http://www.spaceobs.com/perso/instruments/T600/roulement.jpg http://www.cloudynights.com/ubbthreads/attachments/1641518-Byers812Start.jpg http://www.cloudynights.com/ubbthreads/attachments/1641509-Byers812MiddleBack.jpg .

Je pense que ça peux ce faire,ça me parait assez simple comme construction,et très robuste...

pour la qualité de l 'entraînement,elle sera de 0,02 environ.



Si tu as le matos pour travailler précisemment, effectivement, ça peut le faire.

[carlos viana]

comme dit DYNT,je compte seulement utiliser l’électronique,et les moteurs du kit goto eq6 .

Les axes des moteurs, seront directement accouple, sur les axes des fis sans fin,ça doit normalement être prés du 100 pour 100 en qualité de suivie. Mon seul problème! c est que je n'ai aucune information ,sur l axes de déclinaison d une eq6.

Il me faut plus que cette information, pour avancer avec mon projet.

Je vous remercie pour votre aide précieux.

[fiontus]

Bonsoir,

Je pense ta solution très viable.

Jeu optimisé par la simplification de la chaîne cinématique, électronique de commande éprouvée...

Il te faudra soigner à l'extrême ton équilibrage, mais ça passera.

Pour les diamètres d'axes, pas nécessaire d'aller jusque 100mm pour 100kg; si les fixations inter-axes AD et Dec sont solides, avec des axes de 60-80mm ça tiendra!

Réfléchis bien à la conception de chaque palier (y compris ceux entre les couronnes et axes).

Bon courage!

[carlos viana]

Merci a toi fiontus,pour ton aide.

Tu a raison!des axe de 80 mm feront très bien l’affaire,je vais reste sur ce diamètre.

[Leimury]

J'ai demande a ma femme, de me réparer mon clavier, qui est made in Portugal,par chez nous, les point,virgule,apostrophe,sont souvent négligé, car nous somme de nature très presse



Saï Dôpò !

Saï Dôpò !

Ça marche aussi avec les accents

[patrice68500]

Bonjour,

Je ne voudrait pas dire de bétise mais les caractéristiques de l'axe DEC sont les mêmes que pour l'axe d'AD non? en tout cas sur mon EQ6, mêmes couronnes, mêmes vis sans fin, mêmes engrenages. Pour les moteurs, je crois qu'ils sont également identiques (à part le support).

[carlos viana]

Merci Patrice, pour cette information,je pensait aussi comme toi que ça devais être identique.

Cela va m'aider, pour le calcule de la couronne de cette axe,je pense utiliser les mêmes caractéristiques que ceux d'origine , couronne avec 180 dents,et une réduction par engrenages d'un rapport (3), sortie moteur ver la vis sens fin.

Patrice, connaîtrai tu par hasard, le diamètre exacte des couronnes de ton eq6

[carlos viana]

Merci Patrice, pour cette information,je pensait aussi comme toi que ça devais être identique.

Cela va m'aider, pour le calcule de la couronne de cette axe,je pense utiliser les mêmes caractéristiques que ceux d'origine , couronne avec 180 dents,et une réduction par engrenages d'un rapport (3), sortie moteur ver la vis sens fin.

Patrice, connaîtrai tu par hasard, le diamètre exacte des couronnes de ton eq6
