Refroidissement d'un Canon EOS 1000d

[TeBilePas]

Hello,



j'ai eu la chance de voir passer un Canon Eos 1000d en parfait état pour une bouchée de pain. J'ai donc rapidement saisi l'occasion.

J'avais envie de le défiltrer mais aussi de le refroidir. A ce niveau, j'ai beau trouver pas mal de montages, très pro ou très amateurs, mais je me demandais à ce stade du projet, au niveau du dimensionnement, jusqu'à quelle température on pouvait refroidir le capteur et jusqu'à quelle température cela pouvait avoir du sens de le faire. Je n'ai pas encore trouvé d'étude comparative du bruit en fonction de la t° sur ce capteur.

Toute piste ou réflexion ou suggestion sont les bienvenus !



Je précise que ce n'est pas pour l'immédiat, car dans une petite semaine, je pars pour un beau spot où j'espère tester l'appareil en "bonne situation", je pourrai d'ailleurs comparer son utilisation à ma modeste CCD (Orion ssdsi II).



Belles nuits !

[Gandalf]

Je suppose que tu connais:



• Ce
  pour le démontage.

• Celui là pour un refroidissement light

• Celui ci pour la version couillue.






Photos issues du dernier site.



JL

[TeBilePas]

oui, merci. Je n'avais pas le premier lien, il est aussi pas mal... Je partais plutôt vers la version "couillue" ;-)

Je vois bien la différence (gain), par contre je n'ai pas trouvé de données indiquant le bruit en fonction de la température, histoire de déterminer jusqu'où je voulais descendre la t° du capteur (t° en dessous de laquelle le gain me semblerait négligeable).



Je sais que sur les CCD un peu costaud, le refroidissement est aussi costaud, mais comme c'est un type différent de capteur, j'aurais aimé me faire une bonne idée de la température à laquelle je voulais descendre pour dimensionner l'étage de refroidissement.



Entretemps, j'ai trouvé cette étude : http://www.fredmi.fr/fr/eos-1000d.html qui semble conclure qu'en-dessous de 5°C (t° du capteur), le gain en bruit est anecdotique). Pourtant, il me semblait que sur les grosses CCD, le delta T est plus important que cela... note que ça simplifie sans doute les choses, au niveau de la modification, si je reste en t° positive...



Belles nuits

Modifié 21 juin 2013 par TeBilePas

[Fred_76]

Salut



Entretemps, j'ai trouvé cette étude : http://www.fredmi.fr/fr/eos-1000d.html qui semble conclure qu'en-dessous de 5°C (t° du capteur), le gain en bruit est anecdotique)



Le gain peut sembler faible sur la courbe a l'échelle 0-40°C, mais c'est un effet d'échelle seulement.



Dans mon étude, je montrais l'évolution du bruit dans la plage "officielle" de fonctionnement du boîtier (0-40) mais je ne suis pas allé en dessous.



Je donne la loi d'évolution du courant d'obscurité en fonction de la température. Tu peux donc la calculer.



http://www.fredmi.fr/fr/les-appareils-photos/2-canon-eos-1000d/9-le-courant-dobscurite.html



Cela dit, baisser la température et donc le courant d'obscurité te permettra de faire grimper le rapport Signal/Bruit et donc de poser plus longtemps (si ton ciel le permet).

Modifié 21 juin 2013 par Fred_76

[Gandalf]

Il y a ce lien avec des images à environ -5°C.

Mais je pense qu'il faut rester raisonnable avec le niveau de finition qu'on peut atteindre avec du matériel de bricoleur.



On peut toujours empiler les cellules peltier pour augmenter le delta T, ça reste simple. Mais combattre le givre reste plus ardu.



L'intérêt du delta T est double:



• Refroidir même en été (quand il y en a:confused:).

• avoir de la marge pour avoir une bonne régulation (si on régule).

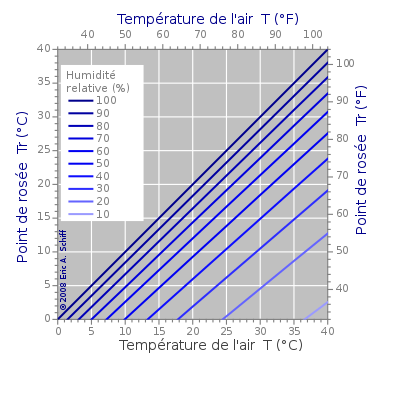

Mais ce qui compte, c'est la température réelle du système et notamment la difficulté à rester hors givre quand on atteint le point de rosée:



JL

[Christophe.noel]

Sans parler chiffre, ce post pourrait t'intéresser :



http://www.webastro.net/forum/showthread.php?t=99737&page=6&highlight=refroidissement



Bonne lecture



Au départ j'étais parti pour une version light, j'ai changé d'avis en cours de route...



Pour moi la partie la plus difficile dans la version "couillue" c'est le démontage de la partie supérieur de l'EOS1000D.

Cela demande de sortir un peu le fer à souder....

Mais j'y suis arriver et je suis pas électronicien



J'avais bien lu que le plus difficile était l'étanchéité, mais je pensais pas à ce point!

Un conseil, prévoit de sortir la connectique sans passer par des prises...

C'est par là que mon humidité rentre



J'attend d'être sous abri, et ensuite je regarderais pour placer une petite injection d'air sec en continu via un petit sécheur d'air.



Je sais ça fait usine à gaz...Mais actuellement je peux descendre à une T° de 0° ou -10° en hiver en injectant quelques coups de bombe d'air sec avant de commencer...

Merci à Hans Gruber pour l'idée



Mon peltier de 36W permet 29°c de delta.



Mon but est de garder les -10°c toute l'année



Dommage que l'on sait pas vu chez Laurent, je l'avais pris avec

Modifié 21 juin 2013 par Christophe.noel

[TeBilePas]

ah génial ! Plein de données et de l'expérience !



@Christophe : merci des conseils, oui, dommage... peut-être que l'on pourrait se voir et s'échanger quelque expérience... je posterai de toutes façons ici quand je démarrerai l'expérience... j'avoue que le coup de l'étanchéité, je n'avais pas non plus pensé que c'était à ce point-là... je vais donc également y réfléchir...



Merci à tous et belles nuits

[Christophe.noel]

Pas de souci, il faudrait que je cherche...j'ai peut-être encore mes croquis comme pour le doigt de gant...Ça peut servir

[TeBilePas]

Ah, c'est sûr que ce serait bienvenu ! ;-)

Entre le doigt et le circuit au dos du capteur, qui est très très près, tu a placé de l'isolant ?

Pour l'étanchéité, je pensais soit a de la colle à couler au pistolet soit à du silicone. La colle est utilisée dans l'hypermod pour protéger le circuit de la condensation éventuelle... Pour le boîtier, je pense que je vais chercher un tourneur fraiseur pour le faire du sur mesure...



Belles nuits...
