Abri à toit ouvrant en belgique

[Christophe.noel]

Un titre pas très original, mais ça permet pour qui veut de retrouver facilement différents modèles



Voilà je me lance aussi, après mon mini abri fait l'année passée (prévu pour un an).

http://www.webastro.net/forum/showthread.php?t=93846&highlight=colonne+heq5



Voici mon nouveau projet, un abris de 2.4Mx3.6M :



Format pdf tous en bas...

Désolé pour la clareté du plan, mais il y 10 ans que j'utilise plus autocad





Cela ressemble à du kit, ma femme voulait absolument ce modèle !

Donc pas très original pour du sur-mesure, mais bon soit...



Tout l'ossature est en 38x89mm tout les 60cm environ, un peu comme en ossature bois...



Je veux pas que ce soit le toit qui tient l'ensemble



Le bardage sera en pin autoclave 28x130 ainsi que les poteaux extérieurs.



La quincaillerie vient de là, j'ai reçu l'ensemble hier :



http://www.leboutte.be/catalogue_fr_quincaillerie_rails.html



Je trouve que leurs prix sont super intéressant, j'ai tous reçu en 2 colis (total +-40kg) pour 14E de FDP



Les roulettes (7e/pce) et les rails (17e/3m) :







La dalle de 15cm est faite depuis 1 mois



Reste plus qu'à commencer, j'ai le bois depuis 10 jours mais suis coincé du dos depuis...Mais j'ai bonne espoir, aujourd'hui je sens une amélioration



Le plus dure pour moi, faire les portes...Je suis pas menuisier

Mais j'avais envie de m'amuser

ABRI-Model2.pdf

Modifié 4 juillet 2013 par Christophe.noel

[Zegh]

Sympa, j'ai hâte de voir tout cela se monter.



J'espère que tu vas nous faire des photos pour qu'on puisse suivre l'évolution.



Bon montage quand ton dos ira mieux

[ceresius38]

Bonsoir,

tient c'est marrant : j'ai opté pour le même type de roulette , mais un peu plus grosses , il me semble.

Par contre , pour le rail , un rond soudé sur l'IPN de structure a fait l’affaire. Il est vrai que j'ai opté pour du ciment et du métal .... le choix bois m'aurait contraint a d'autre choix probablement.

Bon courage en tout cas, construire c'est toujours une belle aventure ! et attention a votre dos !



Bon ciel

[ceresius38]

juste un truc : c'est pour une newton, une lunette , un SC ?

L'axe Nord Sud est ou sur le plan ?

[Otzi]

Cool, le projet prend forme



Belles roulettes, tu n'auras pas de soucis.



Ds mon abri j'ai des simples petites roulettes en nylon du brico et le mouvement etait devenu tres dur il y a qques mois. J'ai mis un petit coup de WD40 et, j'ai été vraiment bluffé par le résultat : maintenant je l'ouvre et je le ferme de l'intérieur, je ne sors même plus pour pousser



Sur le pied colonne , mes tiges sortent assez bien (20cm), pour garder une marge de réglage pour descendre au sud, selon la monture et le tube. Pas encore utilisé l'option, mais content de l'avoir fait avant de couler le béton...

[Eppsil]

Bonjour, pour les portes rien de bien compliquer, tu peux simplement prendre du panneaux 3 plis ( attention à ne pas confondre avec tripli ) que tu coupe à la côte. Et pour le ferrage une simple défonceuse peut faire l'affaire avec sois des paumelles ou des grosses charnières. Attention toutefois à bien doubler les paumelles ou charnières en haut de la porte car c'est la que sa tire le plus. Le panneau 3 plis c'est comme du contre plaquer sauf qu'il y a juste trois épaisseurs de bois contre collés, c'est solide et sa bouge peu.

[Christophe.noel]

Merci Zegh et Otzi:)



Merci ceresius38: c'est pour un newton 200/800, voir

http://www.webastro.net/forum/showth...t=colonne+heq5, un peu plus loin y a des photos de l'engin sur sa colonne



Merci aussi Eppsil , en fait j'ai déjà le bois pour tous...

Les portes c'est comme pour les chalets en kits, double porte coulissante style moderne.

J'ai même trouvé une serrure correct qui ferme à clé

Les montants sont en 38x89 également mais en autoclave comme le bardage.

assemblage par mortaise...



Mais ta solution aidera certainement d'autres que moi, merci

[tomzekine]

Bonjour!

Je vais suivre ton post avec graaaand intérêt, j'ai le même projet en 2mx2.5m.

profites aussi du bon temps, il arrive dans nitre plat pays.

et génial pour le plan, merci!

tom

[bradisback]

Salut Tous!!



Cooool, en voilà un beau projet!!!



Il ressemble très fort au mien (que vous venez visiter quand vous voulez...).

Leboutte est une bonne adresse effectivement, y'a du choix, de qualité, et à bon prix...



Juste une petite suggestion, mets une porte simple plus sur le coté... de cette façon, la porte ne sera plus dans le chemin si tu veux rajouter une cloison pour une partie bureau couverte...



Stef



j'envoie un mail...

[Christophe.noel]

Merci Tom et Stef



Je peux pas mettre de cloison, la moitié à ma femme et l'autre pour moi...c'est l'accord

Je suis déjà content qu'elle est acceptée !



De toute façon, en général je lance et ensuite je surveille via teamviewer de la maison.

C'est le problème quand on bosse, faut aussi dormir un peu.



Et si un jour elle change d'avis je trouverai bien une solution

[Christophe.noel]

Quelques photos de l'avancement







Pour les poutres de roulement, je suis resté en 38x89mm...doublée (vissée et collée) mon fournisseur n'avez pas grand chose

L'avantage, j'ai pu travailler à la défonceuse pour faire les trous des roues et les assemblées ensuite







Et une vue du luminaire qui m'embête le plus !

Mais qui m'empêche pas de faire de l'astrophotographie





Et en travaillant, y a ça qui m'est tombé sur la tête !!



Un sphynx à tête de mort



Z'avez vu la taille de l'engin ! 1ere fois que j'en vois un en vrai



Modifié 13 juillet 2013 par Christophe.noel

[Zegh]

C'est déjà plaisant à voir.



On dirait que sur les photos, tu es entouré de bâtiments et/ou végétations. Ce n'est pas trop gênant ?

[david30]

pour le lampadaire je préconise de la 22lr, radical contre tout type d'objets qui s'allument au loin.

[Christophe.noel]

Merci Zegh, oui en effet... Mais la PL est tel que je ne peux rien faire sous 35°.

Hors tous les bâtiments sont en-dessous, sauf l'église au Nord.



La polaire est juste au-dessus du clocher, presque déposé dessus



La 22, j'y ai déjà pensé ! Mais au village on me connait de trop, je suis grillé d'avance



J'ai déjà obtenu de la commune de pouvoir cacher les phares halogènes qui éclaire le clocher et surtout le ciel pendant que je fait mes photos

C'est déjà une première en belgique !

[tomzekine]

Super boulot! Ahhhh la 22lr... je pense qu'on y a tous pensé un jour!

[Christophe.noel]

Super boulot! Ahhhh la 22lr... je pense qu'on y a tous pensé un jour!



Merci Tomzekine

[bradisback]

Super boulot Christophe!!



Il me semble voir une boite de Spax qui traine ça marche bien hein ces petite chose là!!!



Stef

[banjo]

Merci Zegh, oui en effet... Mais la PL est tel que je ne peux rien faire sous 35°.

Hors tous les bâtiments sont en-dessous, sauf l'église au Nord.



La polaire est juste au-dessus du clocher, presque déposé dessus



La 22, j'y ai déjà pensé ! Mais au village on me connait de trop, je suis grillé d'avance



J'ai déjà obtenu de la commune de pouvoir cacher les phares halogènes qui éclaire le clocher et surtout le ciel pendant que je fait mes photos

C'est déjà une première en belgique !



bjr

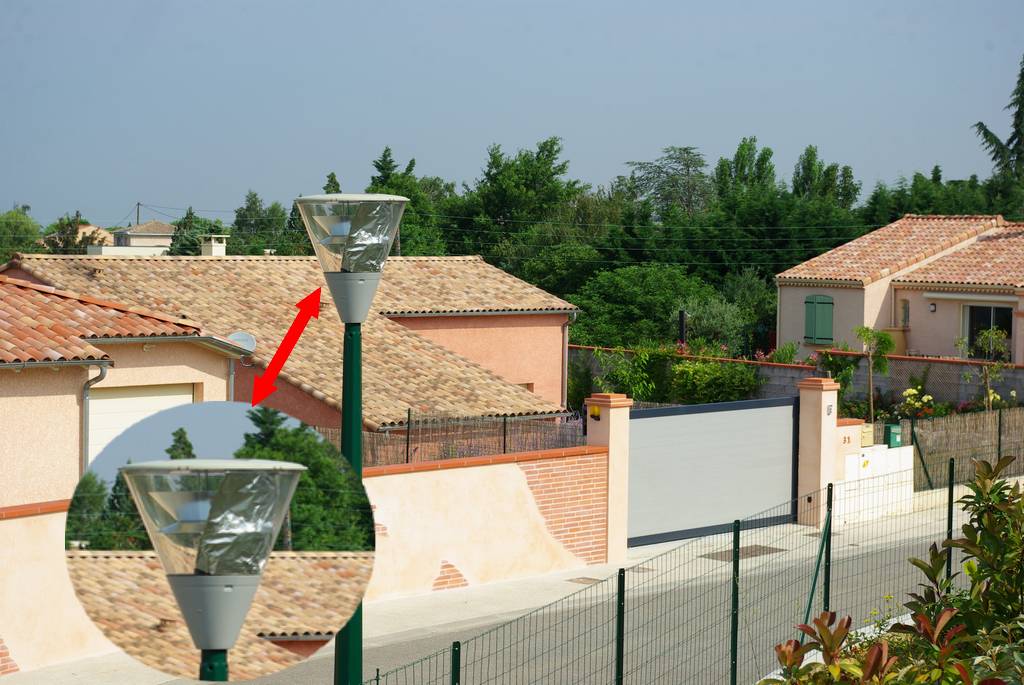

à la place e la 22LR je viens de faire valider ça par l'adjoint au maire de mon village (8 lampadaires sur 60m de clôture il y a un espace vert de 500m² qui en a 5 ) ,au début il m'avait interdit de cacher totalement les candélabres pour des raisons de sécurité et de responsabilité du maire (une con..rie depuis les voleurs n'ont même pas besoin de lampes pour casser les portes)

a+

Modifié 16 juillet 2013 par banjo

[Didou]

Pourquoi pas demander un interrupteur accessible sur le poteaux (un peu comme les enseignes lumineuses)

Nous en avons un pour le poteau du club astro de St martin du Bec et quand y'a besoin on éteint !

[Christophe.noel]

Oui Stef c'est bien des Spax, je prends plus rien d'autres !

Pour Banjo et Didou, oui ma demande à la commune porter également sur ces solutions pour les halogènes... au final, ils ont acceptés le cache (moins contraignant pour eux évidemment).

Pour cette lampe malheureusement, je n'ai rien eu pour l'instant.

Suite à ma demande, un conseiller a été chargé de voir avec la société distributrice le gain à couper l'éclairage communal entre 0h et 5h ! Cela n'existe pas en belgique actuellement il me semble

Je suis cela de près !

Actuellement en belgique, un recensement de l'éclairage est en cours pour remplacement...J'ai également demander des modifications au cas où, des lampes moins puissantes et mieux dirigée + hauteur moins importantes le long de ce mur

[bradisback]

J'ai l'œil... pareil pour moi, je ne prends plus rien d'autre pour le bois...

Trop facile, tu ne pète jamais la tête.... Et puis vu le temps et la facilité que ça te fait gagner...



Tu as pu avancer dessus ce weekend?



Banjo, quand je vois ce type de lampe sur le BORD d'un trottoir, je me dis que ceux qui ont fait le choix de ces lampes pour une rue comme ça, ont un QI qui ne doit pas dépasser 40...



Stef

[OrionRider]

De la belle ouvrage, ça va te changer la vie!



Mais si je peux me permettre, pour un 'petit' abri perso j'aurais mis l'ensemble sur roulettes amovibles de façon à tout déplacer, pas seulement le toit. Pour plusieurs raisons:



1. comme ça il te reste un abri pour... t'abriter;

2. c'est plus simple à modifier;

3. ça ne prend qu'une surface au sol;

4. extérieurement on ne voit rien de spécial, l'abri est 'standard'.



[Christophe.noel]

Stef:

Oui j'ai pu avancer un peu, il me reste à faire la structure extérieur (portique) et ensuite j'espère avoir le cloueur pneumatique de mon beauf pour placer tous le bardage ce weekend

Mais mon dos va pas mieux, j'y vais doucement.



Salut Laurent,

L'abri fait quand-même 2.4mx3.6m, ça fait un sacré poids à bouger en une fois

120m de 38x89mm et 255m de bardage 27x130mm + les dalles d'OSB pour le toit.



Je préférais uniquement le toit.

Le mini-abri, lui sera démonté dés que l'ensemble sera couvert

[galaga]

.

Le mini-abri, lui sera démonté dés que l'ensemble sera couvert



Je pensais que vu la météo du plat pays tu gardais les 2......



Bel ouvrage en tout cas, ce qui m'inquiète le plus c'est que tu auras plus de temps pour poser et que donc tu vas faire d'encore plus belles photos....



Bon courage pour le bardage et donne nous des news !



Ludo.

[bradisback]

Oufti oui,

Laurent mon toit isolé pèse déjà pas mal, je l'ouvre encore facilement (et encore plus depuis qu'il y a les moteurs:)...

Mais si on doit tout déplacer ce serait vraiment trop...



De plus l'avantage de libéré juste le toit:

T'es à l'abrit du vent, tu peux te faire un bureau de contrôle (tu connais...).

C'est plus facile à encrer dans le sol.



C'est bien de tout déplacer lorsque tu ne couvre que ton scope... un mini abrit/toilette de jardin...



Stef

[banjo]

J'ai l'œil... pareil pour moi, je ne prends plus rien d'autre pour le bois...

Trop facile, tu ne pète jamais la tête.... Et puis vu le temps et la facilité que ça te fait gagner...



Tu as pu avancer dessus ce weekend?



Banjo, quand je vois ce type de lampe sur le BORD d'un trottoir, je me dis que ceux qui ont fait le choix de ces lampes pour une rue comme ça, ont un QI qui ne doit pas dépasser 40...



Stef



Même pas 40 ,

1,5 pour le béret tout juste , cette lampe se trouve à 7 mètre de la fenêtre de mon salon , avec le réflecteur alu maison , la rue est mieux éclairée et moi je gagne un peu sur la PL ,imagine suis avec un ciel qui était dégagé pratiquement à 0° sur l'horizon



À+

[OrionRider]

C'est vrai que je voyais un abri genre casto en planchettes de 9mm. Là, c'est un vrai bâtiment capable de résister à la montée des eaux au climat belge.



Pour les photos, je ne pense pas que ça s'améliore: c'est déjà au top!



Profite bien du beau temps, mais pense à ménager ton dos. Ce serait dommage de remplacer ton setup par un Coolpix sur Polarie pour cause d'hernie discale...

Modifié 16 juillet 2013 par OrionRider

[Christophe.noel]

Merci Ludo, j'espère bien en tous cas avoir l'occasion d'en faire plus



Pour Laurent, si si on peut toujours s'améliorer

Pour le dos, oui en ce moment je fait attention...l'air de rien ce tube pèse son poids.

Et le pire est le cache sur le phare à 3m de hauteur que je mets avec une canne à pêche Un peu trop lourd, je le sens !

J'ai utilisé de l'alu pour la structure et une plaque de 3-4mm de matière résistant à 600°...c'est assez lourd.

Mais finalement quand je le retire c'est à peine à 30°...je pense que je vais remplacer cette plaque par de la fine tôle d'alu

[Zegh]

A quand une politique sur l'éclairage nocturne en belgique ?



As tu parlé de ce qui se faisait en France ?

Ce serait sympa une extinction une partie de la nuit.

[bradisback]

A quand une politique sur l'éclairage nocturne en belgique ?



As tu parlé de ce qui se faisait en France ?

Ce serait sympa une extinction une partie de la nuit.



Il y a peut-être un espoir...

http://www.astronamur.net/t2698-projet-de-decret-contre-la-pollution-lumineuse
