Projet newton

[schogueff]

Bonjour à tous,



De retour des estivales, mon envie de bricoler s'est réveillée, et j'ai repensé que j'avais au fond d'un tiroir, un ensemble de miroirs Astam (primaire + secondaire) qui attendait sagement de reprendre du service.....

Après inspection de ceux-ci, force est de constater que le primaire a besoin d'une nouvelle aluminure



D primaire= 220mm

D secondaire= 49mm (petit axe)

F= 1295mm

F/D= 5.88

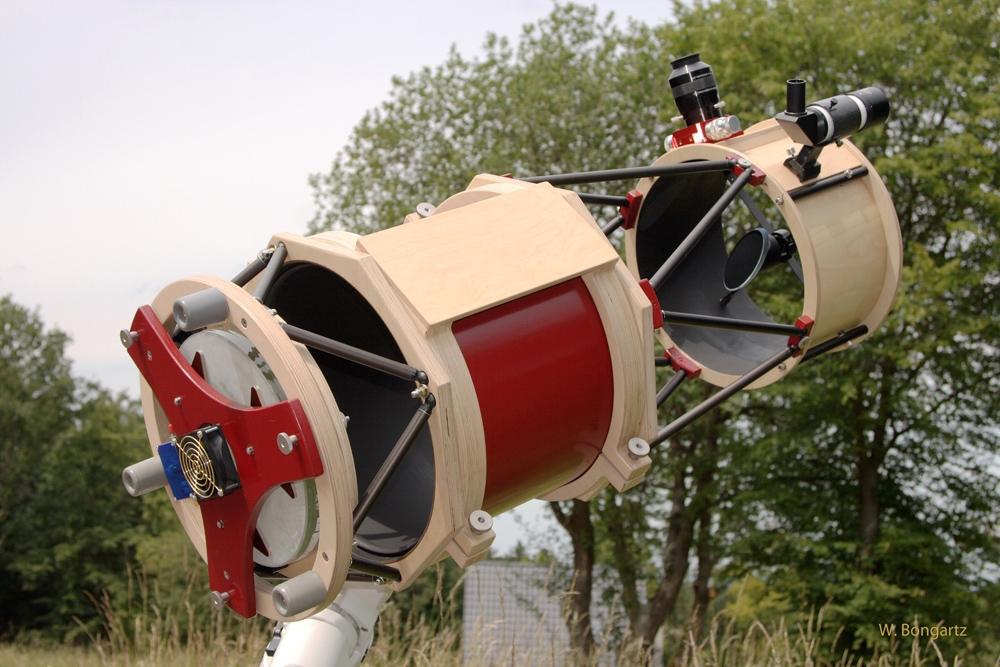

Le projet, un truc dans ce genre :

Au passage, je remercie francois-du-57 d'avoir posté cette photo dans la galerie car c'est exactement ce que je recherchais....



Coté matériel, j'ai déjà en ma possession :

Une araignée provenant d'un 250mm chinois,

Un barillet en composite,

Des tubes carbone de 12mm provenant d'ici :http://www.e-kite.net/produits.php?cat=CAT4&PHPSESSID=20417c29a5ae1f74e6765da52cd7c852

Des billes en buis de 25mm,

Un P-O hélicoïdal ultra léger et,

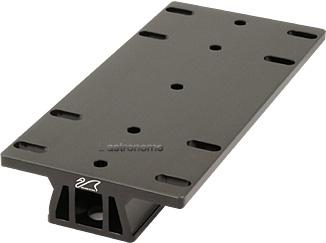

Une queue d'aronde William Optics modèle court 19.5cm :



De quoi bien commencer, quoi !



Néanmoins,, quelques questions m'assaillent....:



_ Le diamètre du secondaire est il optimum pour cette focale ?

_ Comment le positionner précisément (calcul du CPL et de la distance / primaire) ?

_ Quel diamètre intérieur pour le tube ?

_ Où faire refaire une aluminure à un prix raisonnable ?



Voilà pour le début ; merci d'avance à tous ceux qui pourront m'aider dans ce projet,



Pierre

[gerard33]

Salut camarade au pseudo imprononçable!

-sauf après un pack de bières-

tu as le logiciel "newtwin" qui va te faire tes calculs

http://www.dalekeller.net/ATM/newtonians/newtsoft/newtsoft.htm

perso je me sers de la version dos

[syncopatte]

Faudrait préciser visuel ou photo (et aussi dimensions capteur).



Si c'est pour du visuel, je pourrais suggérer quelques trucs, en photo...place aux spécialistes.



Patte.

[schogueff]

C'est pour du visuel....



Gérard, merci pour le lien ; je vais aller voir ça de plus près...

On se voit tjrs dans 2 semaines à Valdrome....!?

Sinon, je vois à ton avatar que les estivales t'ont marqué.....

[gerard33]

On se voit tjrs dans 2 semaines à Valdrome....!?

Sinon, je vois à ton avatar que les estivales t'ont marqué.....



oui, sans doute entre le 2 et le 9, à la louche

[José9]

Ah bah tiens, c'est assez proche de ce que j'ai en tête de faire!

Pour du visuel ça me semble pas mal.

[syncopatte]

Pour du visuel, rien de plus simple qu'un tube afin de pouvoir orienter le PO sur une monture équatoriale.



(avec un dob, ce problème d'ergonomie ne se pose pas)



Patte.

[manu41]

En tout cas, il est sympa ton projet.

Bon bricolage

[teddelyon]

Salut, le scope présenté est magnifique, bon courage



Par contre, Patte à raison, quid de la rotation du tube pour la position du P.O ?

[Bernard Augier]

Salut.



Oui il est beau ce scope (un 318 sur EQ6) , mais réfléchis bien avant de te lancer. C'est un châssis "Martini" http://www.dietermartini.de/eq6.html de bonne facture.



Si c'est pour du visuel, pourquoi te compliquer la vie avec une monture équatoriale? Surtout pour un tube qui va avoir du ballant à cause d'un F/D pas spécialement court.



C'est un peu tarte à la crème, mais le montage dobson classique me parait plus indiqué parce que:



- beaucoup plus stable

- plus facile à transporter

- beaucoup plus rapide à mettre en œuvre et à remballer.

- jamais de problèmes de position du porte oculaire.



En fait je pense que ce télescope "vrai" serrurier (double si tu préfère, simple en fait ) est un concept visuel/photo.



J'en étais arrivé aux mêmes conclusions lors de la construction de mon 300 F/D4 . Tu peux le découvrir ici http://www.webastro.net/forum/showthread.php?t=104483 , fil #17



En fait, sur un équatorial, le point crucial c'est la ceinture de maintien de la queue d’aronde. Ce doit être un roc. Avec un centre de gravité haut en photo à cause du porte oculaire lourd, du correcteur de coma, de la camera et sa roue à filtre... D'où l'option caisson plutôt haut placé. Et "vrai" serrurier.



En visuel dobson, nul besoin de cet artifice. La partie basse peut se résumer à une boite à miroir plus facile à construire.



Une suggestion:



Planifie un minimum ton tube pour définir son poids en configuration d'observation (sans tricher ) et les variations de son centre de gravité selon les options de construction choisies. Pas forcement précisément, mais à la louche pour bien concrétiser le truc et faire les bons choix. Y compris pour la monture si tu désires vraiment conserver l'option équatoriale.



Au final CPL ou Newt c'est un bon début, mais faut aller plus loin.

[schogueff]

Salut,

Bon, je reprends du début...

Le truc dans le genre "Martini", c'est pour le look et la conception "serrurier" et non pas pour un montage / Eq ; quoique, au passage.....pour essayer



Le but premier étant d'avoir un scope léger (6kg max) et transportable (démontable) et éventuellement polyvalent visuel/photo)... ; tout un programme quoi !

Merci à Bernard pour ton intervention ; mon idée générale est très proche de celle que tu as concrétisé avec ton projet, cela va bien m'aider.



Ne me faites pas dire ce que je n'ai pas dit ; je sais que l'instrument qui peut tout faire n’existe pas....!



Pour le poids, les fournitures listées au début font déjà 4kg miroirs compris ; reste plus que 2 pour faire toute la structure....!

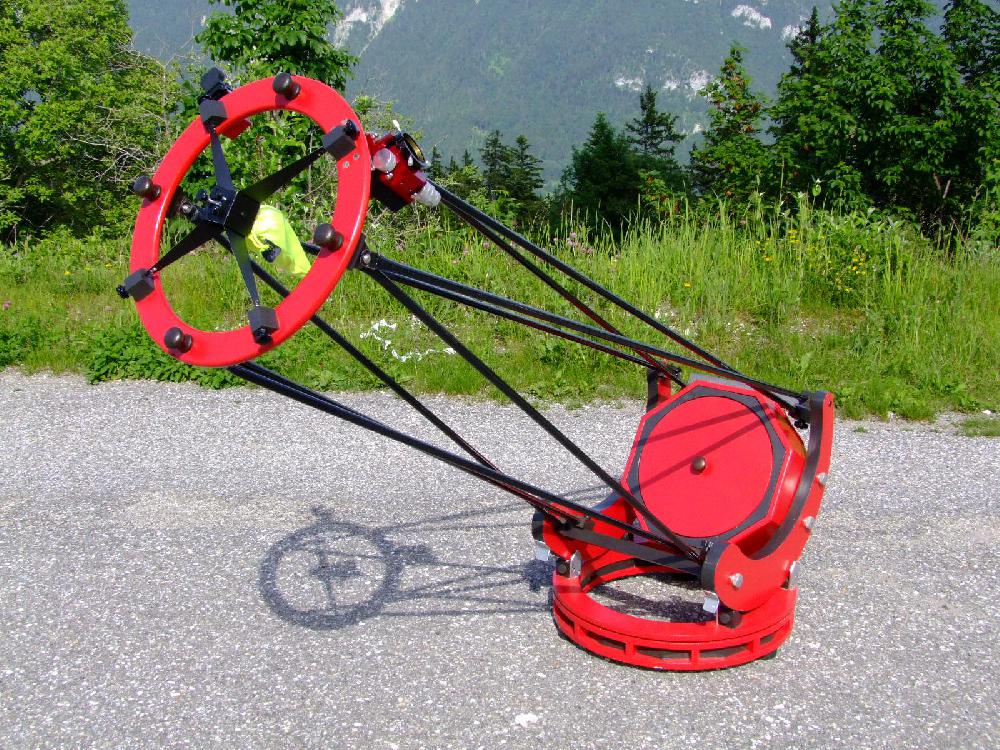

Un dobson ? je me suis déjà fabriqué celui là :

C'est un 318 F/D 5.9 (tiens, lui aussi , le hasard....).



Pour résumer :

_En visuel : Alt-AZ

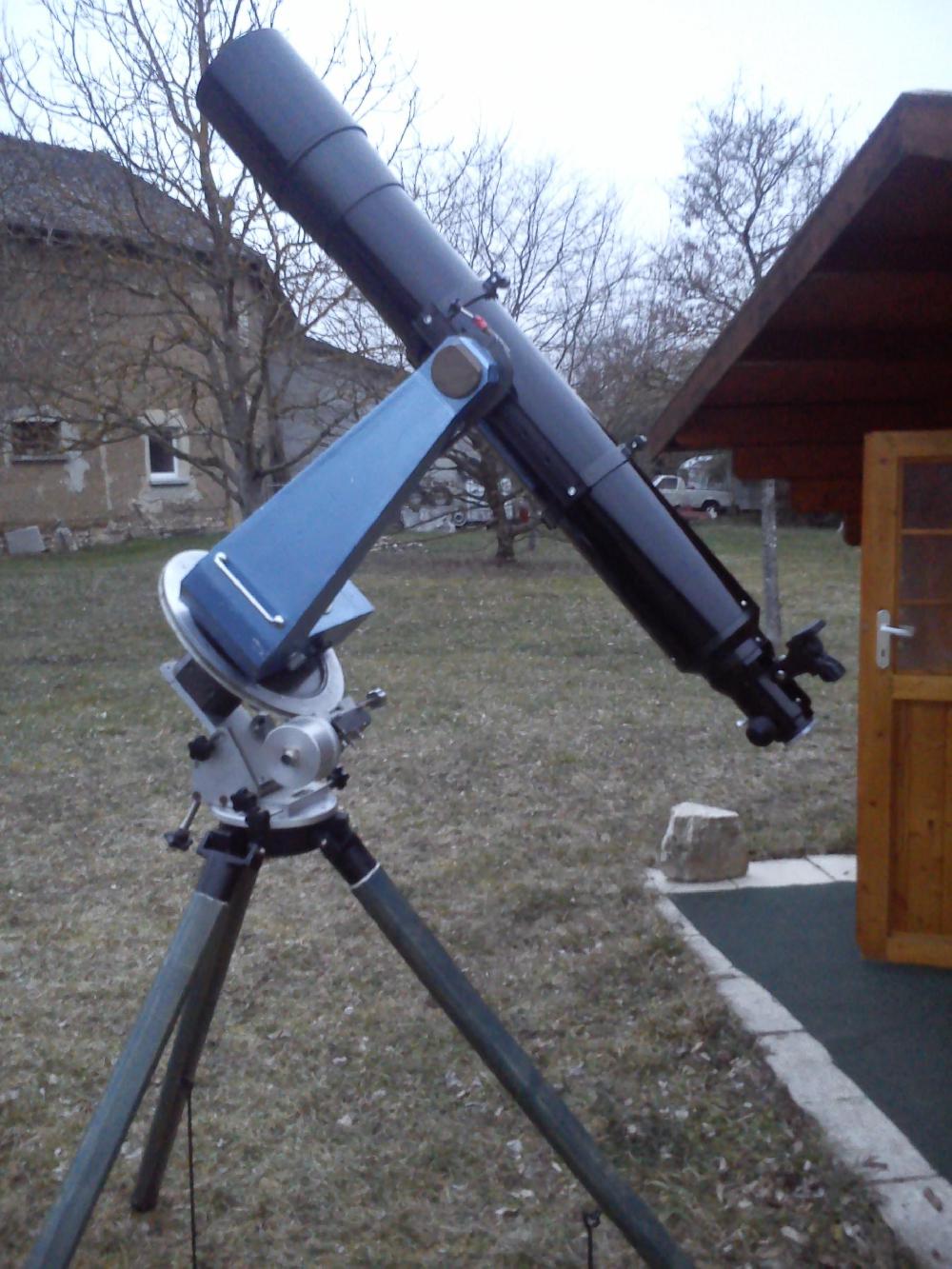

_En photo EQ genre :

Elle supporte sans sourciller la 150/1200 toute équipée d'environ 12kg....alors un serrurier de 6kg...





Pour la structure, je reste sur le serrurier mais avec 3 cages tubulaires :

Une pour le primaire petite mais qui protège quand même le miroir, une centrale très solide et et une légère pour le secondaire) avec anneaux dodécagonaux et triple triangulation entre chaque.



A+



Pierre

[schogueff]

Sinon, personne n'a une bonne adresse pour l'aluminure de mon miroir ?

[Chtit Bilou]

Salut et joli projet!



Je te dirais "bêtement" d'aller du côté de Franck Grière: http://www.mirro-sphere.com/repolissage/index.html



Bon ciel!
