divers Premières Lumières de la lunette Solaire de 230 mm!!!

[jp-brahic]

Bonjour



il y a un an environ, je décidais de me lancer dans l'aventure de la construction d'une lunette solaire de grand diamètre pour essayer d'en voir un peu plus que mon AP155 dont j'avais fais un peu le tour



mon choix se portait sur un diamètre de 230mm à F/D 9,pour avoir une lunette qui fonctionnerait bien avec la modif PST et un tube assez compact pour pouvoir être supporté par l'AP1200 et être assez facilement transportable



je contactais Alles Krivanek le patron d'Istar Optical pour la faisabilité du projet , mon cahier des charges était un objectif doublet avec un sphérochromatisme calé sur la longueur d'onde du H-Alpha et une précision mimimum de L/4 Ptv , Alles me dit ok à condition d'avoir une autre commande pour lancer l'étude optique et la réalisation de l'objectif , quelques semaines plus tard un observatoire Allemand était intéressé par le projet et a commandé un autre objectif de 230mm, la production fut lancé



Avril 2013 réception de l'objectif , L4.3PTV, 40 RMS , sthrel 0.97





début juillet la lunette est terminée!!! l'AP1200 fait vraiment petite à côté ;)c'est le minimum pour ce diamètre en réfracteur

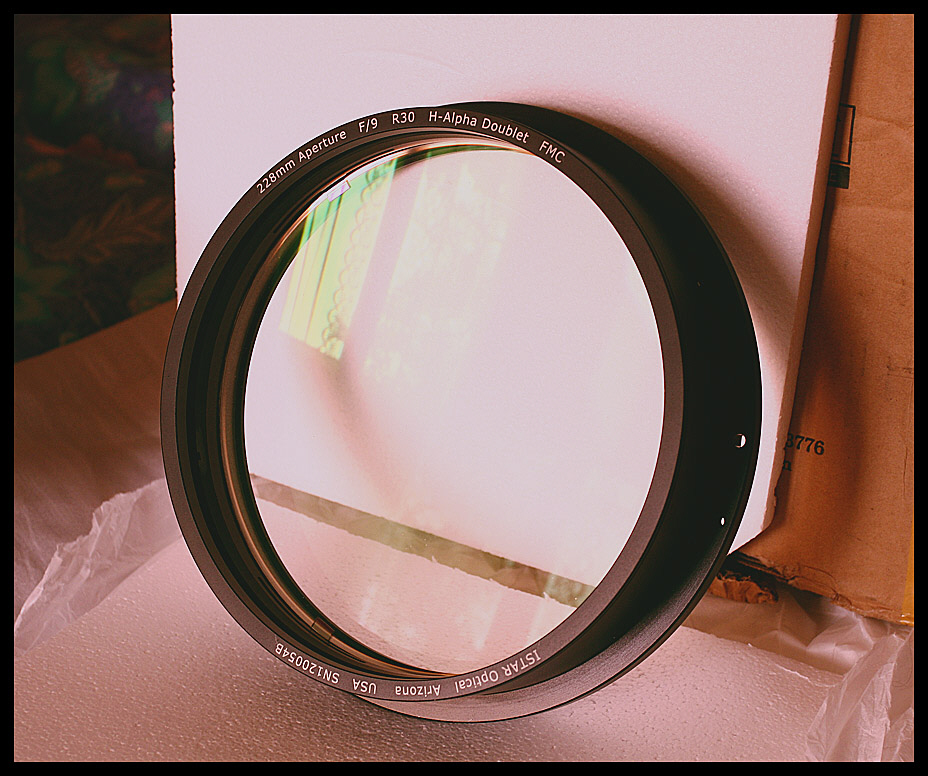

vue de l'objectif







le 13 juillet toute première lumière avec bien sur toutes les craintes possibles et imaginables sur la construction de l'optique et de la mécanique!!!! mais ouffff tout va bien , je ne me suis pas trop trompé dans les plans!!! le tube est de la bonne longueur pour la modif PST, pas d'échauffement interne avec l'ERF180 bien positionné, l'objectif ne chauffe absolument pas...donc un gros ouf de soulagement



voici la toute première image réalisée avec la lulu sous un ciel bien turbulent, mais déjà l'esquisse d'un autre monde par rapport à la 155mm





en effet on a l'impression qu'on a changé de catégorie, la chromosphère semble se transformer subitement en relief







lorsque le seeing s'améliore on reste scotché à l'écran ( n'est ce pas Jérôme ), on voit quantité de détails qu'on ne soupçonnait pas avant , on voit en direct des évènements qui ne durent que quelques secondes parfois!!! on fait véritablement de la météo Solaire



d'autres images



























enfin une petite image de la" bête" pas moi hin ;)quoi que....



Modifié 22 juillet 2013 par jp-brahic

[Barney]

Sacrée acquisition! Tu vas régaler nos yeux...

[JiBé]

Ça avionne grave, super bravo !!!!!!!!!!!

[CATLUC]

Bonjour

Enfin la voilà

T'es tout rikiki à côté mon JP.

En tout cas pour les images ça démarre très fort je retourne les voir.

Va falloir faire de la mosaïque maintenant.

Bonne journée.

Luc;)

[Chtit Bilou]

Mes respects Camarade!

On rentre vraiment dans une autre dimension!



Bon ciel!

[Diabolo]

Impressionnant !!!!! Détaillé de chez détaillé tes images !!!!! On sent la chaleur a voler aussi près !!!

Ca valide méchamment bien tes choix techniques !!!

Modifié 22 juillet 2013 par Diabolo

[pilou]

Bon ben nous voila dans une nouvelle dimension..pfffiouuu :b:



fred

[galaga]

WHAOU !



Alors là tu vas nous régaler.....les premières images sont merveilleuses. L'effet de relief est saisissant.



Bravo pour l'aboutissement de ce projet.

Ludo.

[mazen]

[part jeter mon PST dans la première poubelle qui passe]





magnifique!!!

[patvalot]

Bravo, quelles belles images! et quelle belle ville qu' Uzès et sa région ! ...Un admirateur tout simplement.

[LGT150]

Bon c'est malin , tu vas devoir faire de la muscu maintenant , quel monstre , tant mieux pour les belles images à venir.

[vincent14]

Tu vas nous faire des apod si le ciel te le permet, extraordinaire !!! par contre elle doit pas etre légère, muscle ton dos et met une ceinture



Salut, vincent14

[kiwi74]

Salut JP !



J'attendais ce sujet avec impatience ! Bien que tu ais déjà posté quelques photos dans l'autre rubrique solaire, voir la lunette avec toi à côté donne une réelle dimension de l'objet !



Y a plus qu'à imager maintenant

[jp-brahic]

Merci à tous pour vous messages sympathiques oui on rentre dans une autre dimension c'est vrai!!!! maintenant j'aimerais tester un filtre à bande plus étroite, P.Tosi doit passer prochainement avec son PE 0.5A° pour tester, si çà passe je passerais surement à un 0.3A°, mais bon 230mm à f/D 30 même avec un réducteur dérrière çà va être coton!!!!









par contre elle doit pas etre légère, muscle ton dos et met une ceinture



Salut, vincent14



t'inquiète je parais pas comme çà, mais je suis costaud elle ne fait "que "23kg

[vincent14]

t'inquiète je parais pas comme çà, mais je suis costaud elle ne fait "que "23kg



C'est vrai que l'AP n'a que 2 contrepoids.....



Alors je veux la photo avec le c14 dans l'autre main et le newton en chapeau !

[jp-brahic]

Salut JP !



J'attendais ce sujet avec impatience ! Bien que tu ais déjà posté quelques photos dans l'autre rubrique solaire, voir la lunette avec toi à côté donne une réelle dimension de l'objet !



Y a plus qu'à imager maintenant



et encore la photo ne rend vraiment pas les dimensions de la lunette, c'est ce que m'ont dit mes potes lorsqu'ils l'ont vu en réel, c'est bien plus impressionnant

[titi et nini]

Salut JP,



Un très beau jouet que cette lunette dédiée Solaire !!!!!!,

maintenant nous autres avec nos petits instrus ,on à l'air de quoi ????????????? :cry::cry:

et pis comme disait Audiard (propos quelque peu interprétés ) quand les mecs avec une 230 on quelque chose à montrer les mecs avec leurs 60 ou 100 les regardent :D:D:D.



les belles images vont être au rendez vous



A+



Etienne

[titi et nini]

Et puis avec un pareil tube ,c'est l'AP 3600 El Capitan qu'il te faut :be:



Si je peux te rendre service je veux bien ta 1200

[wilexpel]

Magnifiques... Les captures et l' énorme lunette ! Je me demande ce que ça va donner en planétaire, je donnerais cher pour observer avec celle-ci ne serait-ce que quelques minutes, ça donne l'eau à la bouche !

L'AP 1200 ressemble à une petite monture classique... Mais quand on voit le propriétaire à côté on comprend tout de suite les dimensions titanesques de l'ensemble !

Modifié 22 juillet 2013 par wilexpel

[spica_14]

Impressionnant...

La lunette permet elle aussi la LB.

[zeubeu]

Superbe !!

Bravo pour la réalisation de l'engin, tu nous fera un peu de planétaire aussi avec :-)

C'est une tôle roulée le tube ?

[jp-brahic]

Etienne,Wil,Spica merci



l'AP3600 c'est en projet mais pas tout de suite



Wil je ne sais pas ce que çà peut donner en planétaire, faut pas oublier que ce n'est pas une APO tout de même en lunaire par contre j'essaierai d'imager voir ce que cela donne

Spica oui on peut faire du LB aussi, mais c'est pas sa vocation première



oui Fred, il vient de là ou tu sais

[zeubeu]

Ah cool, ils te l'ont fait et ils te l'ont envoyé ??

[jp-brahic]

oui

[NOVAE73]

FANTASTIQUE



Merci de nous offrir de telles merveilles.

[gglagreg]

et ben .... j'en reste bouche bée !!!

[Sizzif]

Waouuu, superbe jouet et magnifiques images ! bravo !

[autanet]

pfff je suis sur le c..

[equigna]

Il a te falloir egalement une camera plus rapide.

Comme tu le dit a ce niveau de detail ca doit evoluer rapidement !



Avec un filtre plus etroit que le pst ca va etre une veritable tuerie !



La trappe sur la lunette c est pour surveiller l ERF ?



J attend la suite avec impatience

erwan

[wilexpel]

Ce n'est peut être pas une apo mais je pense quand on voit la résolution de folie obtenue sur l'image du 22/07, je pense qu'en planétaire ça doit bien piquer !!!
