CROA-Test du prototype Newton TN 300 F/D 4 Mirrosphere + Essais imagerie ciel profond

[xs_man]

A occasion exceptionnelle, entorse exceptionnelle à mes habitudes de post...

Franck Grière (Mirrosphere) m'a prêté le nouveau télescope qu'il avait présenté

lors des RAP afin de le tester sur le terrain en visuel et en imagerie. C'est un

prototype de pré-série. La belle mécanique type serrurier a été pensée pour assurer

une très bonne rigidité de la structure, une grande précision de collimation et

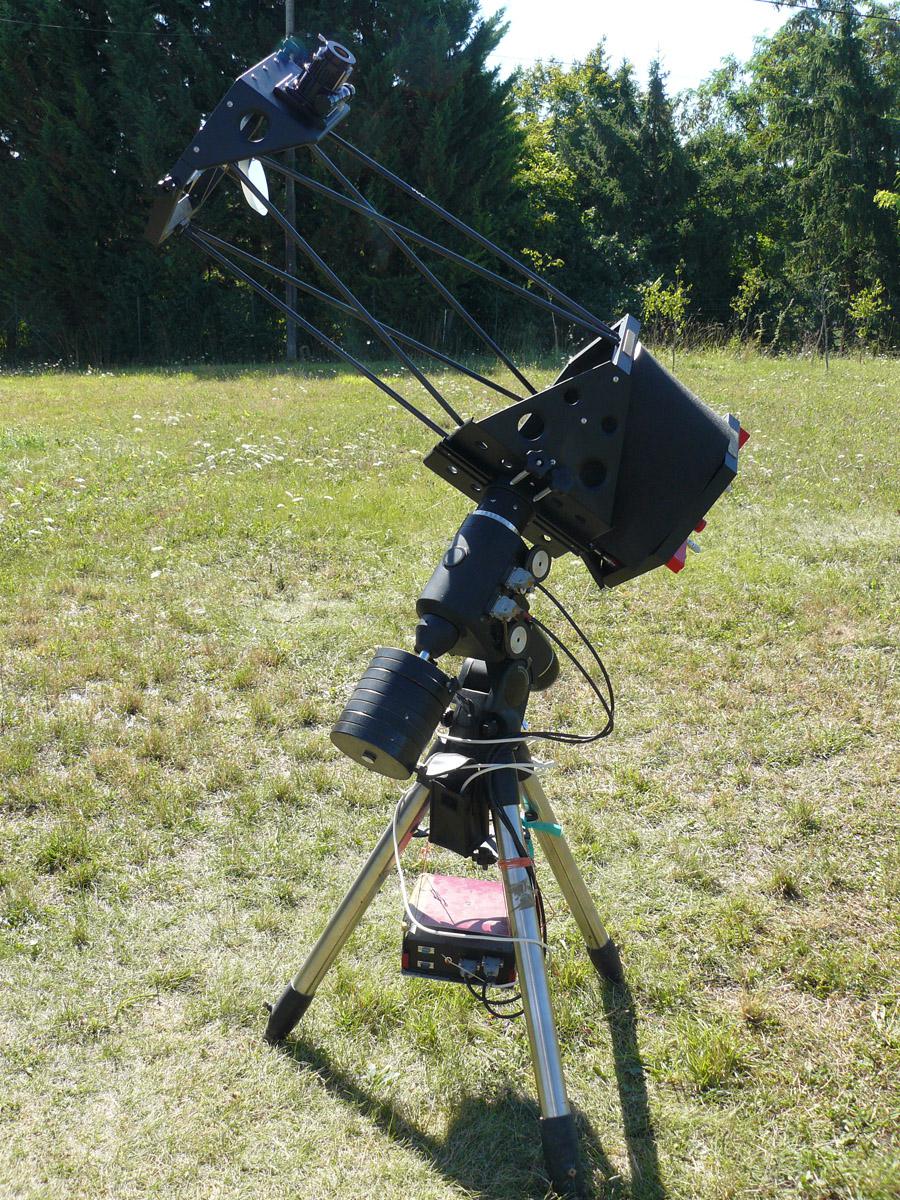

garder un poids limité, un peu moins de 15 kg, tube nu. Donc il passe sur une

EQ-6 pour visu/imagerie planétaire voire ciel profond non autoguidé. Pour le ciel

profond avec lunette d'autoguidage, je pense qu'il faudra une monture d'un calibre

un peu plus important.











Pour l'instant le tube n'a pas de bafflage intégral (c'est prévu) et pour protéger les

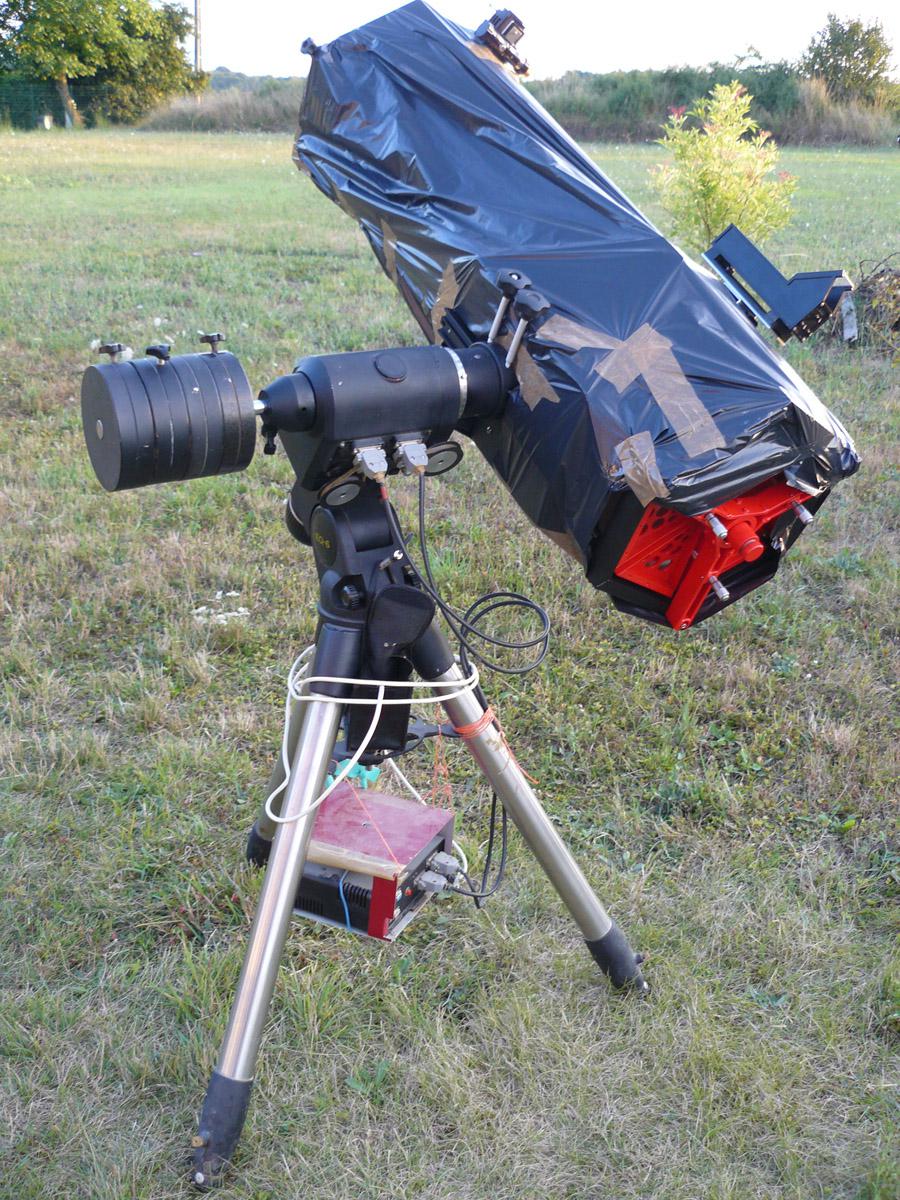

optiques de l'humidité, je lui ai confectionné un magnifique habit en sac poubelle !

Esthétiquement critiquable certes mais très efficace pendant la nuit...

Une photo (pour Dédé...)

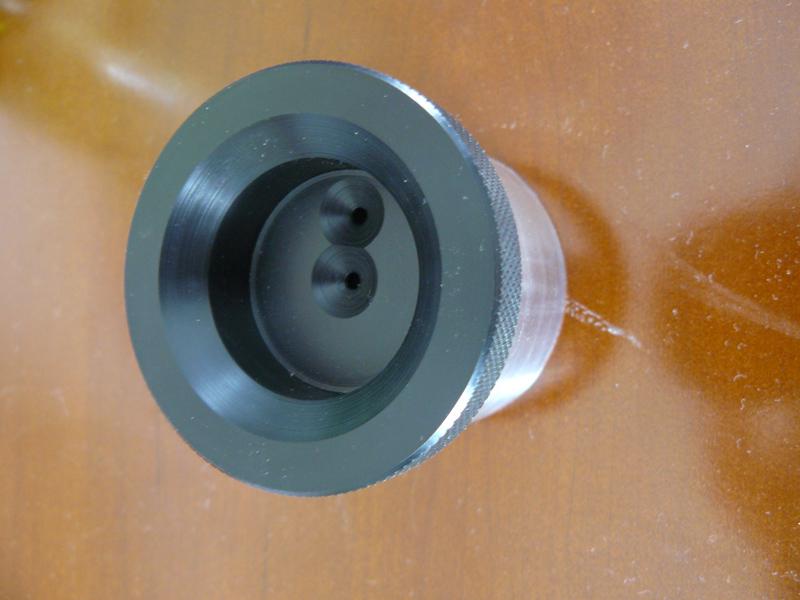

Pour la collimation, Franck m'a aussi prêté un CatsEye, basé sur le principe de

l'autocollimation. Difficile à utiliser mais extrêmement précis et très sensible

au moindre décallage des axes optiques du primaire ou du secondaire. Une fois

que l'on a l'accord entre l'oeilleton de collimation, le laser et le CatsEye, ouf,

on est vraiment content !

Le primaire se régle avec des vis micrométriques, ce qui donne une très grande

finesse de réglage, c'est utile à F/D 4. Le secondaire est collé sur un support

de réglage original permettant de régler séparément inclinaison et rotation/translation.

Déroutant au début, on l'apprécie très vite surtout par rapport aux classiques

vis tirante/vis poussantes qui s'appuient bien souvent sur de l'aluminium qui se

marque facilement, rendant très difficile le réglage. Là, le système de réglage est

clairement mieux conçu et nettement plus agréable à utiliser.



Ce week-end Astrotophe et Zaurel sont venus observer et par la même occasion tester

et donner leur 'feeling' sur le nouveau tube. Pour comparer et varier les plaisirs, nous

avions à côté le C8 d'Aurélie la lunette APO de 70 mm de Christophe et mon XS12 de 300 mm

à miroir Astam.

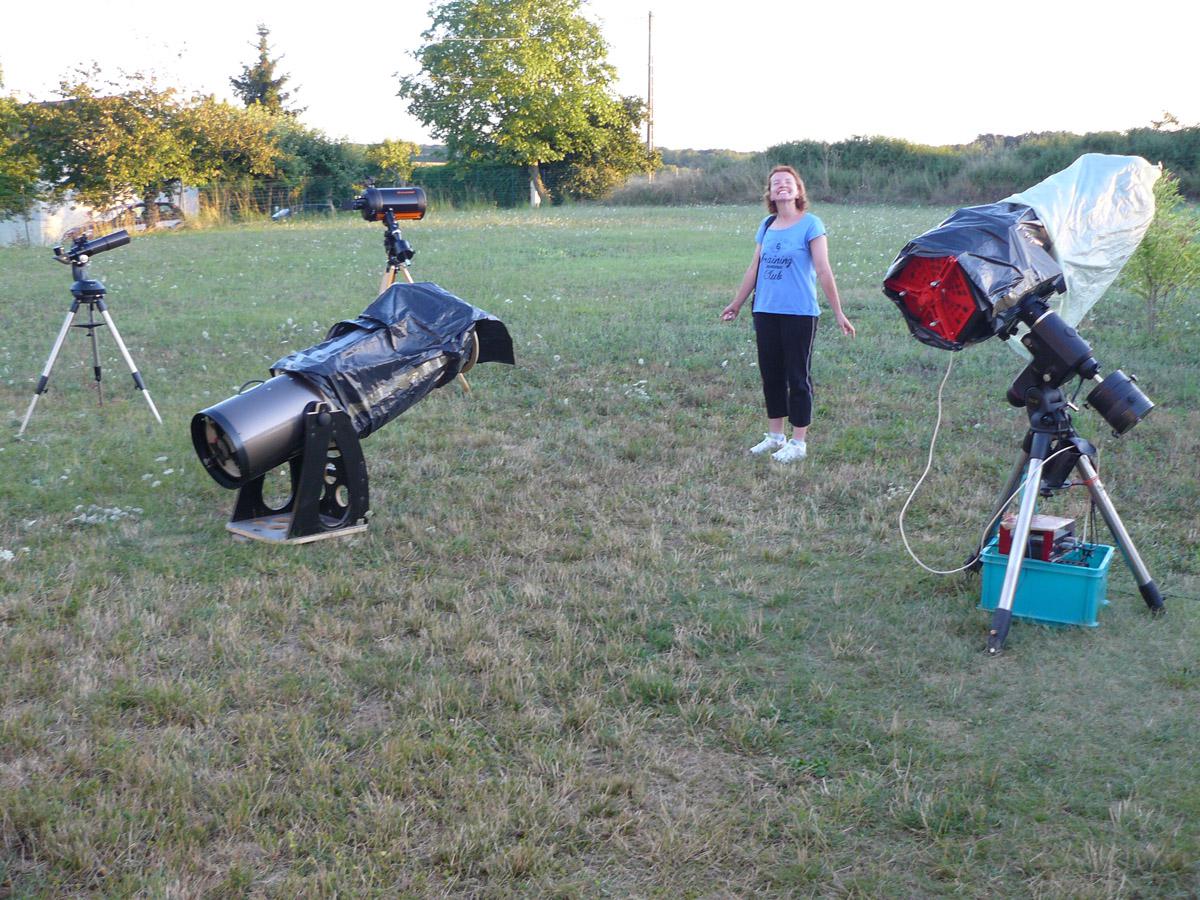

Voici Aurélie en maîtresse de cérémonie accordant les instruments avant le concert

de photons.





Evidemment les images sont magnifiquement piquées, nettes et sans diffusion dans le

T300 Mirrosphere. Tout comme dans le T300 Astam d'ailleurs ! Ca 'claque' surtout avec des

oculaires à notre disposition comme le Nagler 11, le Nagler 5, le TMB 3.2 et l'Ethos 13.

Normalement sur un télescope à F/D 4 le correcteur de coma s'impose mais hormis le 30 mm TS

et le Pentax 20 un peu plus affectés, les autres oculaires passaient bien sans coma excessive.



Nous avons visé plusieurs grands classiques :

* Lune, de jour : évidemment noyée dans le bleu du ciel et la turbulence vu sa hauteur sur

l'horizon,

* Vénus, de jour : répérée grâce à sa proximité de la Lune et les cercles de coordonnées (merci

Christophe !). Mais à l'ombre on la voyait distinctement à l'oeil nu. De la turbulence, du

chromatisme atmosphérique mais aussi le plaisir de retrouver une brillante phase gibbeuse.

* Saturne, en début de nuit : basse et bleu-blanc-rouge mais toujours aussi belle avec ses anneaux

et sa cohorte de satellites,

* M13 : l'amas d'Hercule bien connu et magnifique poudroiement au Nagler 11,

* M27 : perdue dans le champ de l'Ethos 13 mais bien brillante, c'est la première fois que j'arrive

à voir sa couleur, une légère dominante bleu,

* M57 : là encore l'Ethos 13 est bien adapté, le trognon et les lobes plus faibles sont

magnifiquement dessinés dans le lit d'étoiles.

* Double amas de Persée : des étoiles colorées partout, magique !

* Les dentelles (la grande et la petite) : avec l'aide du filtre UHC Lumicon de Christophe, elles

ressortent bien du fond de ciel, et les filaments se dessinent faiblement mais nettement après

un temps d'adaptation.

* North America : toujours avec l'UHC, le Mexique est visible mais j'avoue que je préfère nettement

les dentelles.



Concernant les remarques et critiques constructives sur le tube, après discussion voici les points

que nous avons notés. Pas de gros défauts rédibitoires, juste quelques points qui mériteraient d'être

optimisés :

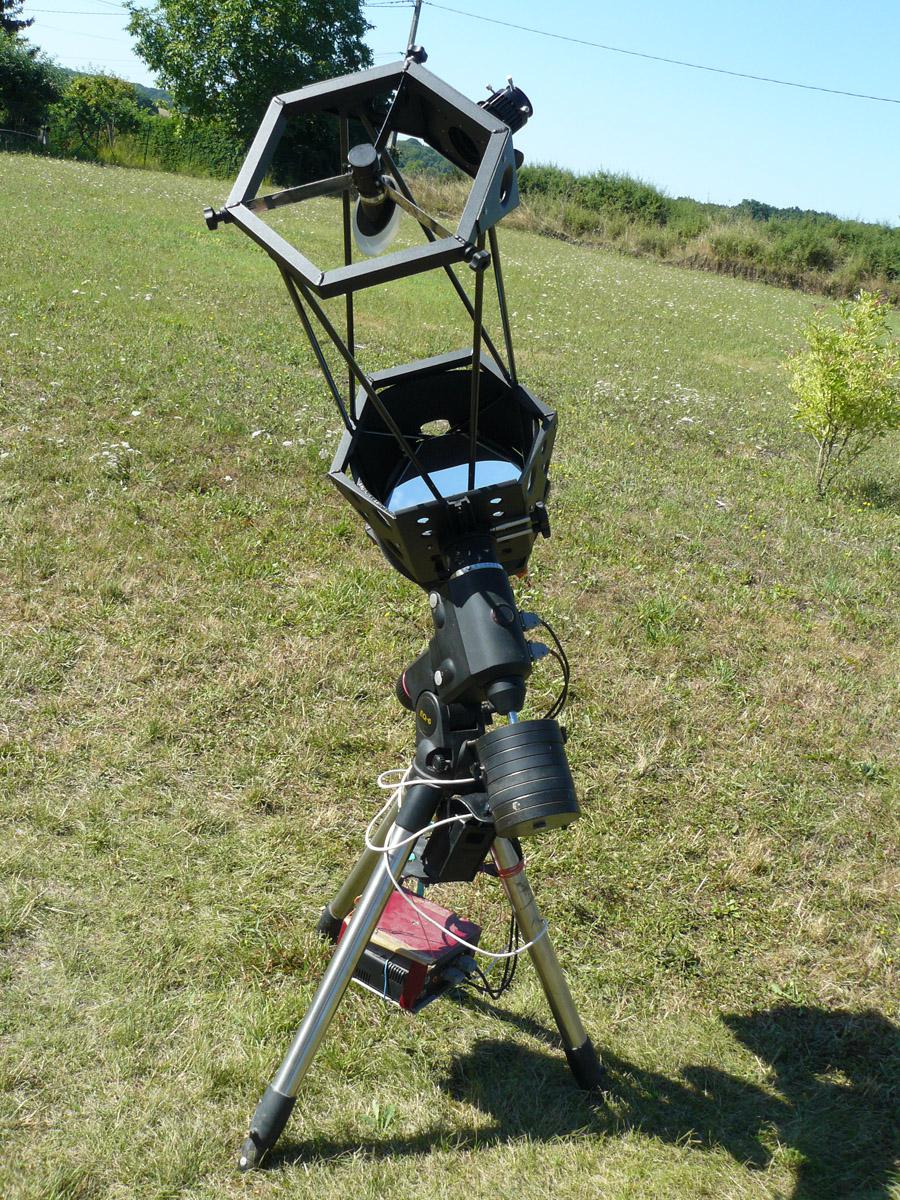

* L'orientation du porte-oculaire : vertical en visant au sud, à surtout éviter pour observer

et imager la Lune/les planètes. Donc tourner l'anneau porte-secondaire de 60°. Evidemment un tube

rond présente l'avantage de pouvoir être facilement tourné. Ici la structure est fixe donc l'idéal

serait je pense de prévoir l'anneau porte-oculaire amovible. Le moyen le plus simple : remplaçer

les 3 petites vis d'ancrage des tiges carbonne par des fixations rapides.

* Bafflage, indispensable à cause de l'humidité (il est prévu sur le modèle de série),

* Penser à la fixation (inserts par exemple) d'un point rouge ou d'un chercheur (léger) sur l'anneau

porte-oculaire. Attention au dégagement par rapport au porte-oculaire.

* Pour une utilisation en imagerie avec autoguidage, il serait utile de prévoir une platine support

spéciale plus épaisse que celle existante et avec des points de fixation (filetages ?) pour une

petite lunette-guide. L'idée est à mon avis de pas surchager inutilement la structure serrurier.

Cela impliquera aussi de prévoir des points de fixation pour un contre-poids sur l'autre côté de

la platine sinon on crééra un porte-à-faux.

* libre choix du porte-oculaire,



La collimation tient bien, même en orientant le tube dans différentes directions, elle bouge un

peu mais ça reste bien contenu,

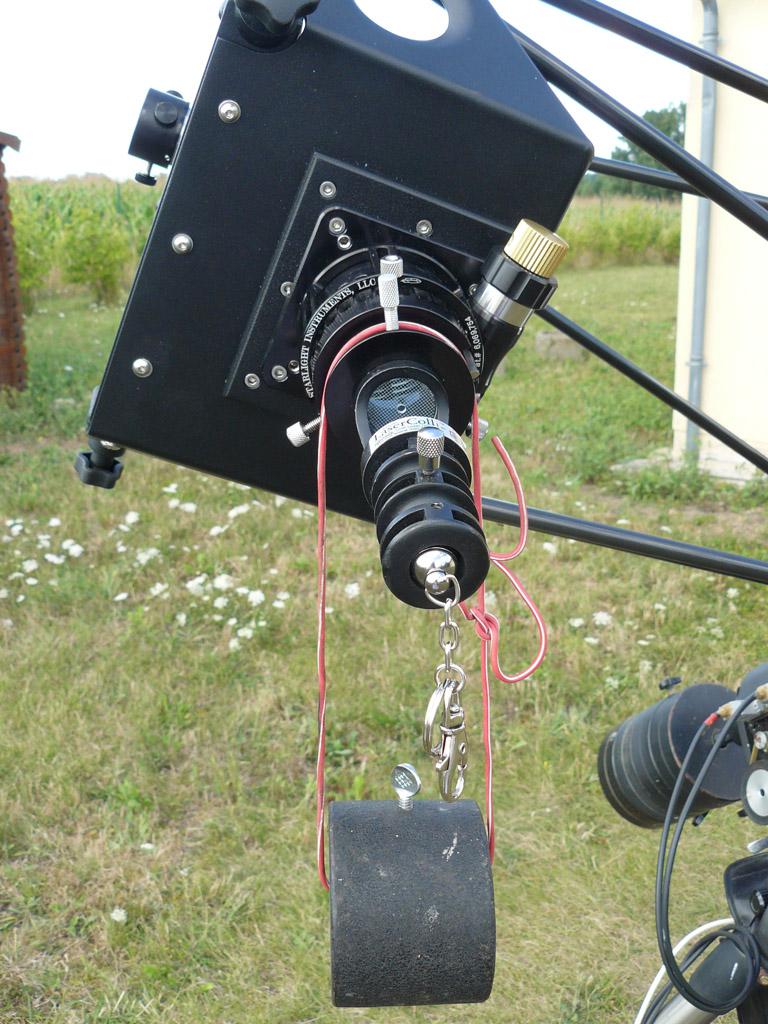

J'ai aussi fait un test de charge avec un poids de 2 kg environ sur porte-oculaire partiellement

sorti et à peu près positionné à l'horizontale (bras de levier maximum).







- Test avec oeilleton de collimation classique (cache percé au centre) : pas

de décollimation visible,



- Test avec laser de collimation : on observe une très légère déviation du faisceau

d'environ 1 mm sur le primaire.



- Test avec 'CatsEye' : la décollimation est déjà plus évidente mais c'est lié à

l'extrême sensibilité de ce dispositif.









Donc la flexion reste tout de même très limitée même sous une charge importante,

telle qu'une grosse caméra refroidie pour le ciel profond.



Côté imagerie, malheureusement pas de planète 'sérieuse' en ce moment, Saturne, Lune

et Jupiter trop basses. J'ai tenté Uranus une première fois mais c'était trop instable,

tout comme la seconde nuit. Donc je me suis rabattu sur ce qui reste, le ciel profond.

avec les moyens du bord : EQ-6 ancien modèle avec une EP généreuse, non auto-guidée, plus

caméra planétaire IMG 132E couleur. Donc poses courtes obligatoires. Heureusement le

F/D de 4 est bien adapté à cet exercice.

Pour le tube optique c'est toujours le T300 Mirrosphere, 1200 mm de focale (sans corecteur

de coma). J'ai fait des offset mais pas de flat. Images réduites à 75% de la taille

d'acquisition. Bon c'est encore perfectible mais je suis un modeste débutant inexpérimenté

en ciel profond et la IMG132E n'est pas vraiment prévue pour cette utilisation.



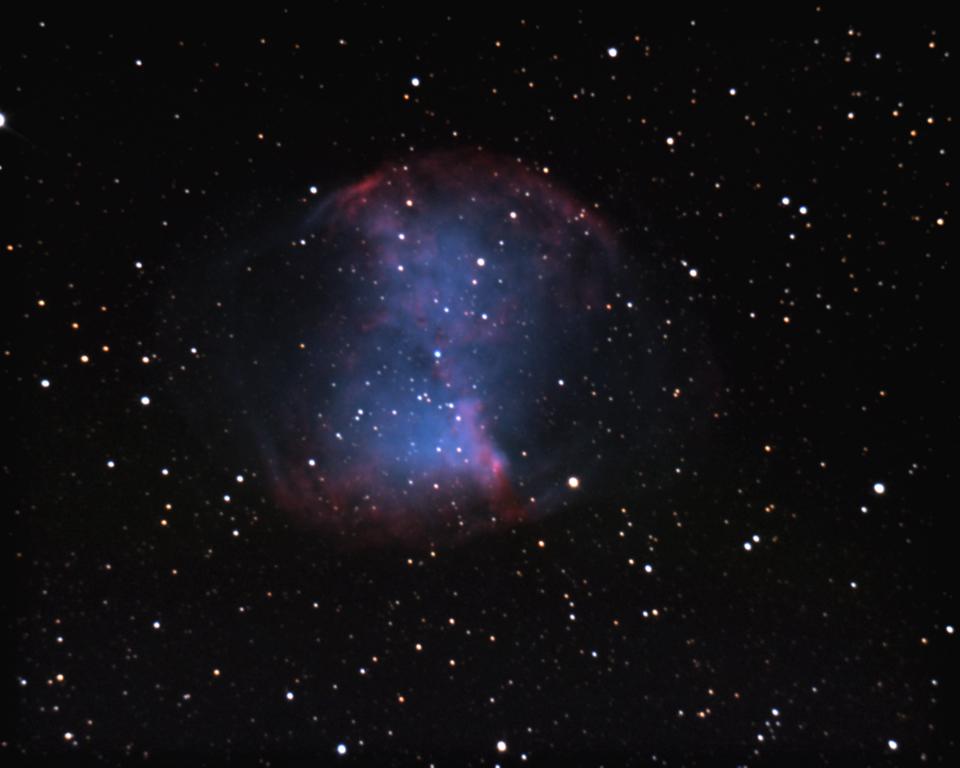

M13 : 217 poses de 12 s gain 80%







M27 : 189 poses de 15 s gain 75%

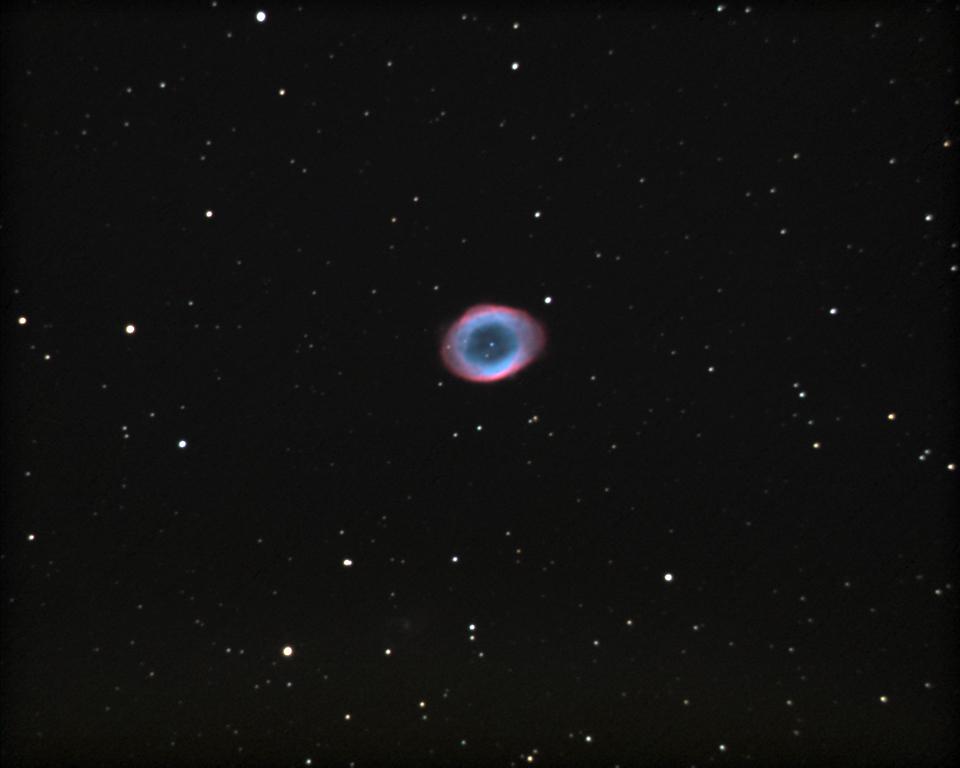

M57 : 120 poses de 10 s gain 80 %





Albéric

[Dédé de St Fé]

Salut Albéric



Wouaaaaa, il en jette ce tube question esthétique (sans les sacs poubelles ), je l'avais vu au RAP et j'en suis resté bouche bée



Bon, je ne suis pas un spécialiste de la technique, par contre je voudrais savoir s'il se monte (et démonte) facilement



L'orientation du porte-oculaire : vertical en visant au sud, à surtout éviter pour observer

et imager la Lune/les planètes. Donc tourner l'anneau porte-secondaire de 60°. Evidemment un tube

rond présente l'avantage de pouvoir être facilement tourné. Ici la structure est fixe donc l'idéal

serait je pense de prévoir l'anneau porte-oculaire amovible.

C'est vrai que sur les photos, on voit rapidement que c'est galère surtout pour faire du visu ....... A moins de virer la monture équato pour lui faire une bonne vieille base dobson



Merci pour ce joli test reportage en photo

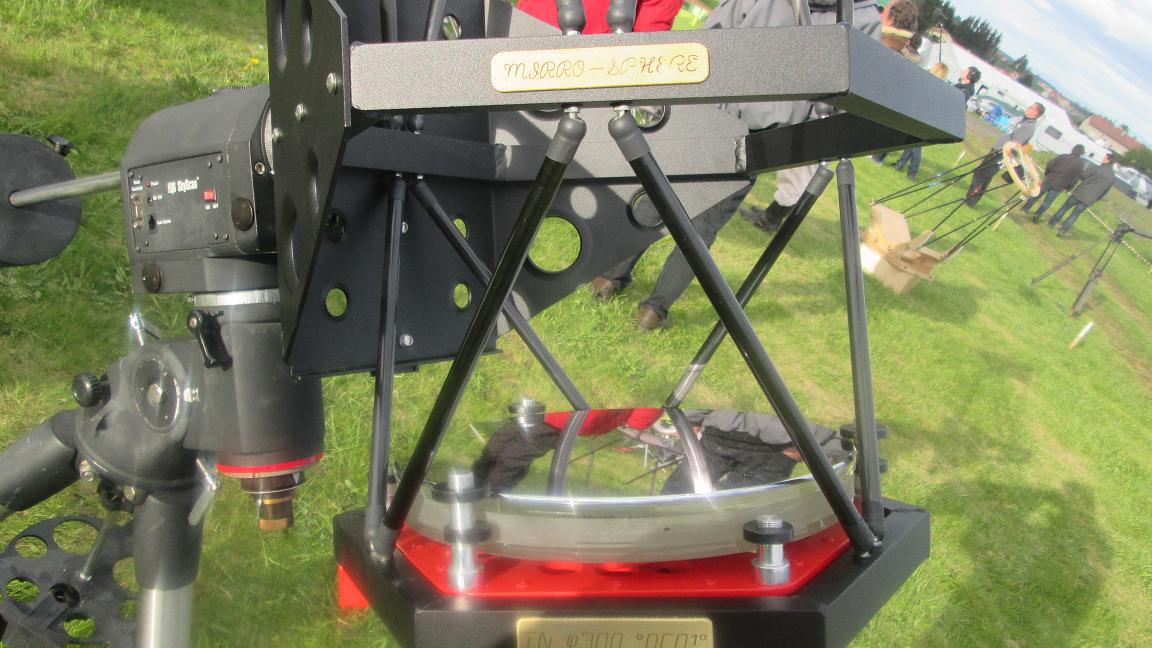

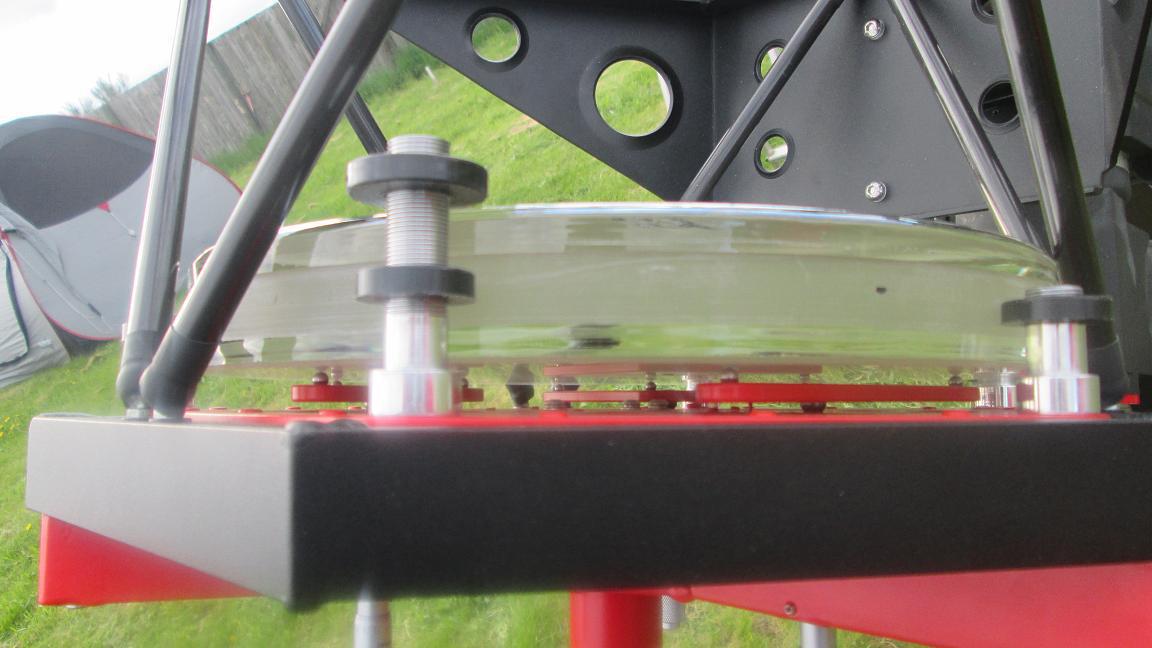

PS : je me permet de rajouter deux photos que j'ai pris au RAP détaillant la cage du primaire :
