Alimentation de terrain

[Messier31]

Bonjour,

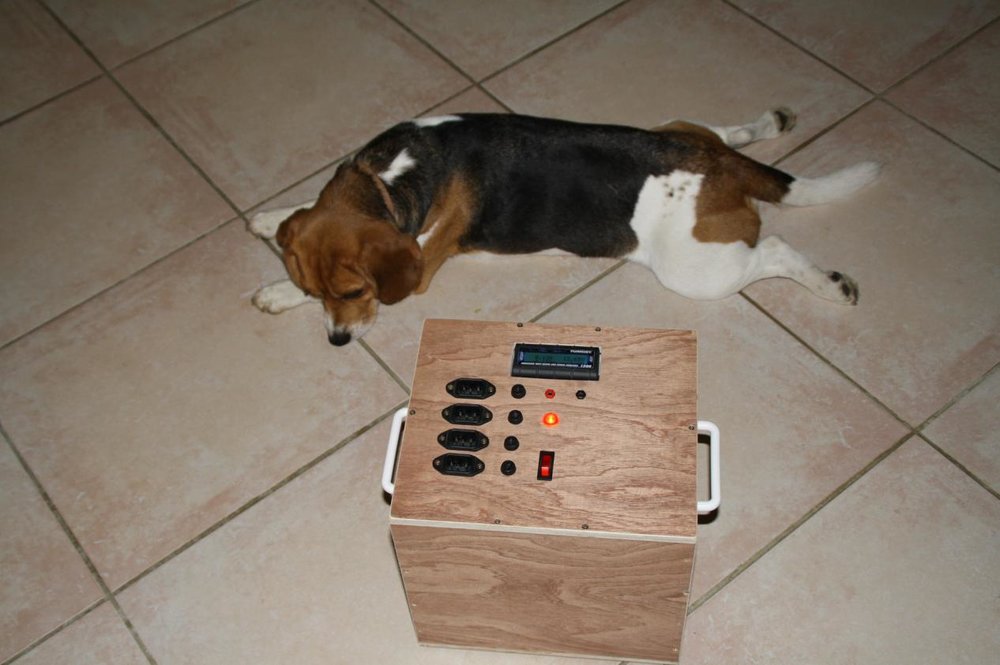

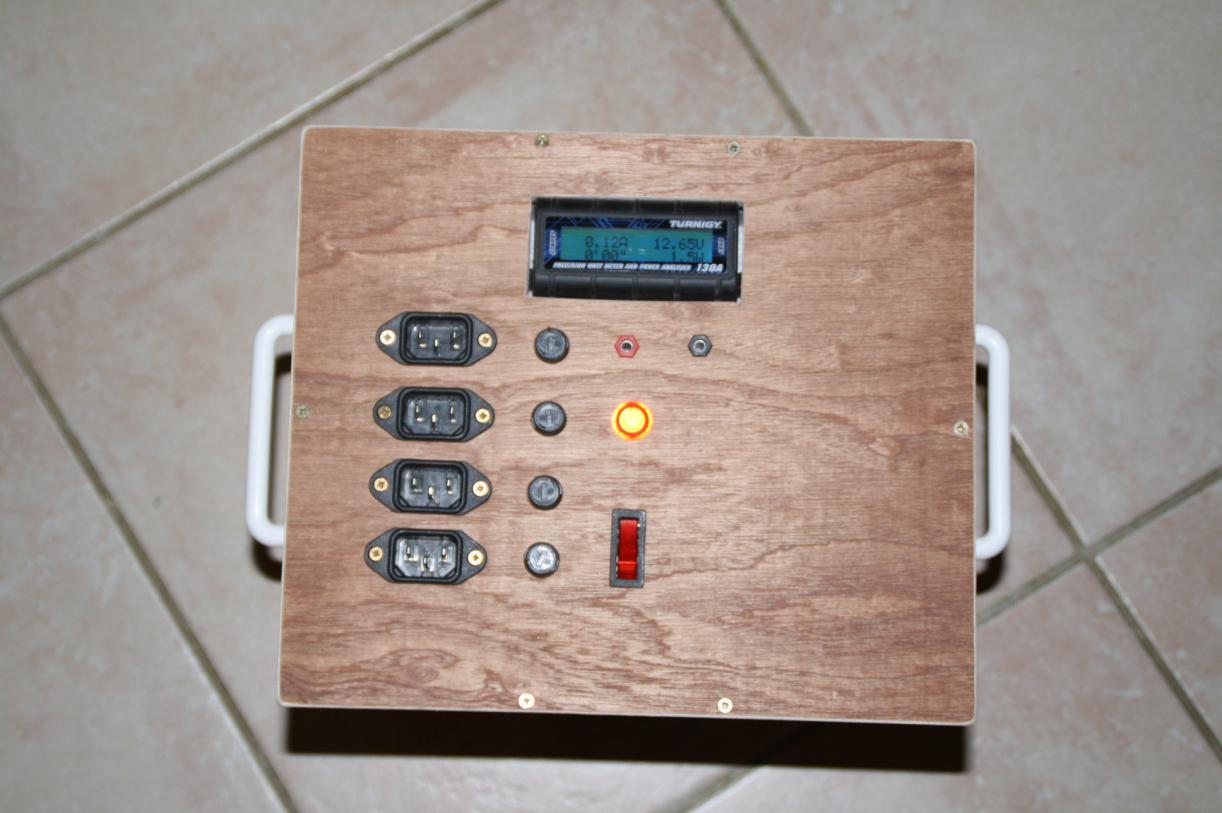

Voici quelques photos de mon alimentation de terrain, à base de batterie auto de 60 A, et un contrôleur de tension, il donne l'intensité et la consommation instantanée et la tension de la batterie;



Hier soir, j'ai noté la consommation de la monture (EQ6) et du PC (portable Toshiba) dans différentes configurations:



Monture en suivi: 0.8 A

Monture en goto: 1.3 A

PC + Stellarium + suivi: 3.8 A

PC en veille + suivi: 3.5 A

PC + goto: 4.4 A



La tension de la batterie est de 12V d'aprés la raquette et 12.47 d'aprés le controleur de tension, curieux cette différence ...

[roger63]

Super le bricolage, ça vaut tous les Power Tank, et avec le joli p'ti toutou en prime

[FE3345]

Bonjour,

Bien et propre. Pour la différence de tension, même votre chien est dubitatif ...

Avec le schéma cela serait mieux.



Par contre votre afficheur, pas mal du tout, ou l'avez-vous trouvé !?

Bonne journée

François

[Davdi]

Pour la différence de tension, même votre chien est dubitatif ...



Il s'est chopé un coup de jus.



[Messier31]

Bonjour,

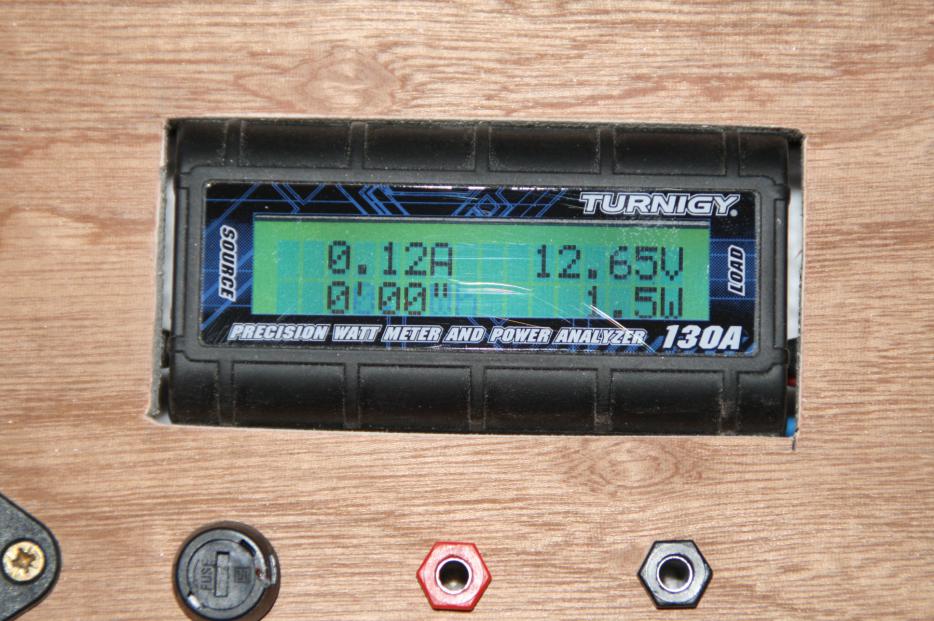

L'afficheur est un contrôleur de tension utilisé en aéromodélisme pour contrôler la consommation des propulsions électriques, disponible ici:

http://www.hobbyking.com/hobbyking/store/__33373__Turnigy_130A_Watt_Meter_and_Power_Analyzer_EU_warehouse_.html?strSearch=wattmeter

[FE3345]

Bonjour et merci du lien.

Mais pour ma bricole, il ne va pas trop bien ! Car j'ai 15A sous 1500 V ... Une alimentation pour un émetteur de 100w militaire, mais c'est un autre sujet et une autre histoire.

Merci encore.

[FE3345]

Une précision : "La tension de la batterie est de 12V d'aprés la raquette et 12.47 d'aprés le controleur de tension, curieux cette différence ..."



L'afficheur surement plus précis que la raquette.

[maire]

Attention en dessous de 0° degré et au delà, les afficheurs peuvent se figer... Ce n'est pas pour rien que les afficheurs du sky commandeur sont relier à un mini chauffage résistif. Pour évacuer cette question, j'ai branché un voltmètre analogique (éclairé par une LED rouge très faible consommation genre 0,5mA) sur la batterie interne de mon télescope.
