Bonjour à tous,



Le ciel étant très vilain en ce moment

Je me suis attelé ce week end à la fabrication de ma boite a flat (la feuille blanche sur le tube avec l'iphone en mode torche c rigolo 5mn mais... )



Donc voila je vous présente en quelques images les étapes de la réalisation

J'ai tenté de la miniaturiser un maximum (et oui le reste du matériel me prend déjà asser de place comme ca )



Cout global environ 20 euros

Matériel utilisé:

- une feuille de carton plume 5mm

- Une petite lampe torche 3 leds

- Une plaque de plexi 2mm

- Une feuille de papier calque

- Un peu de fil électrique

- Un fer à souder

- un pistolet a colle chaude



Aller c'est partit

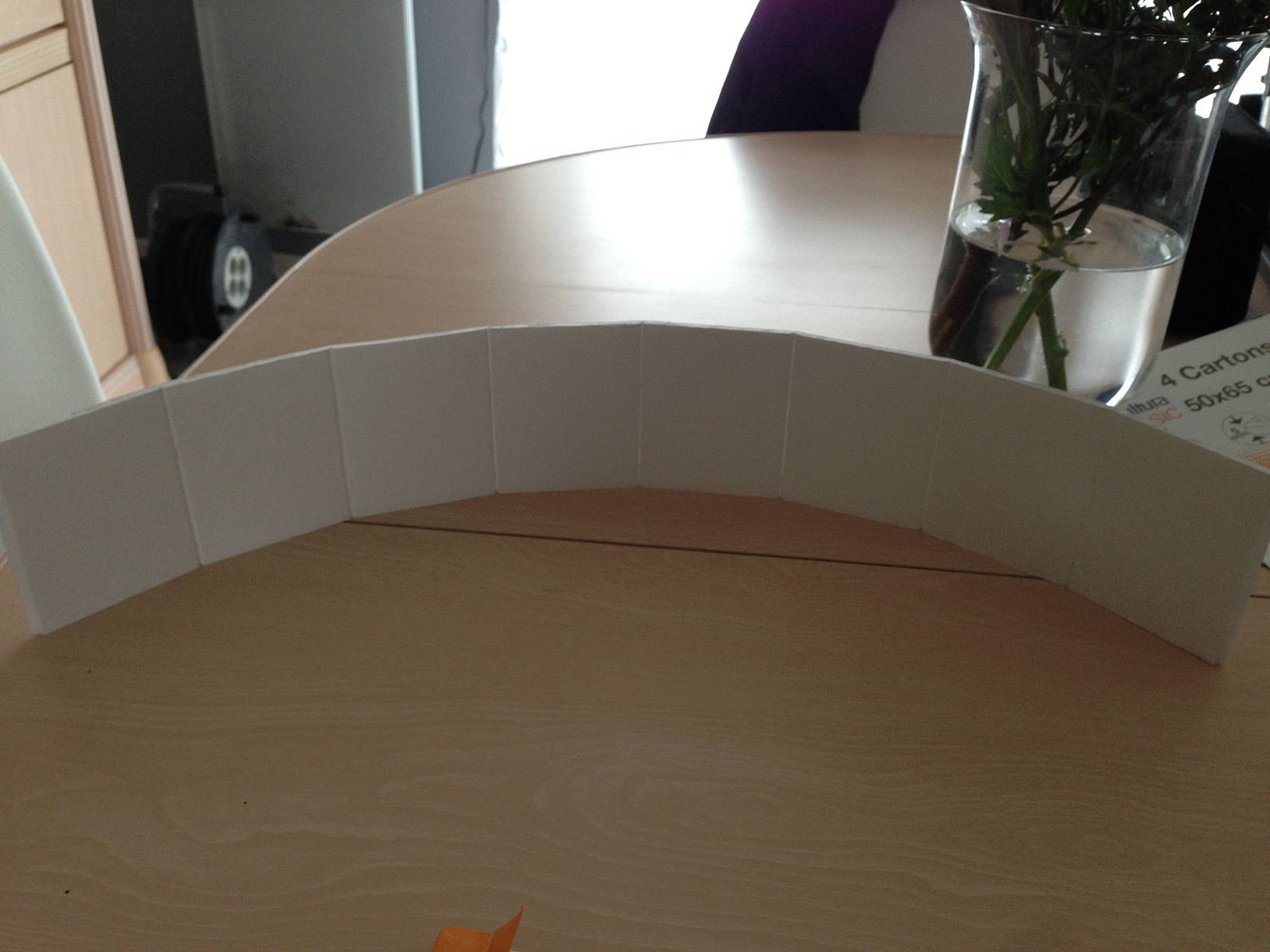

Etape 1:

Prédécoupe du contour de la boite

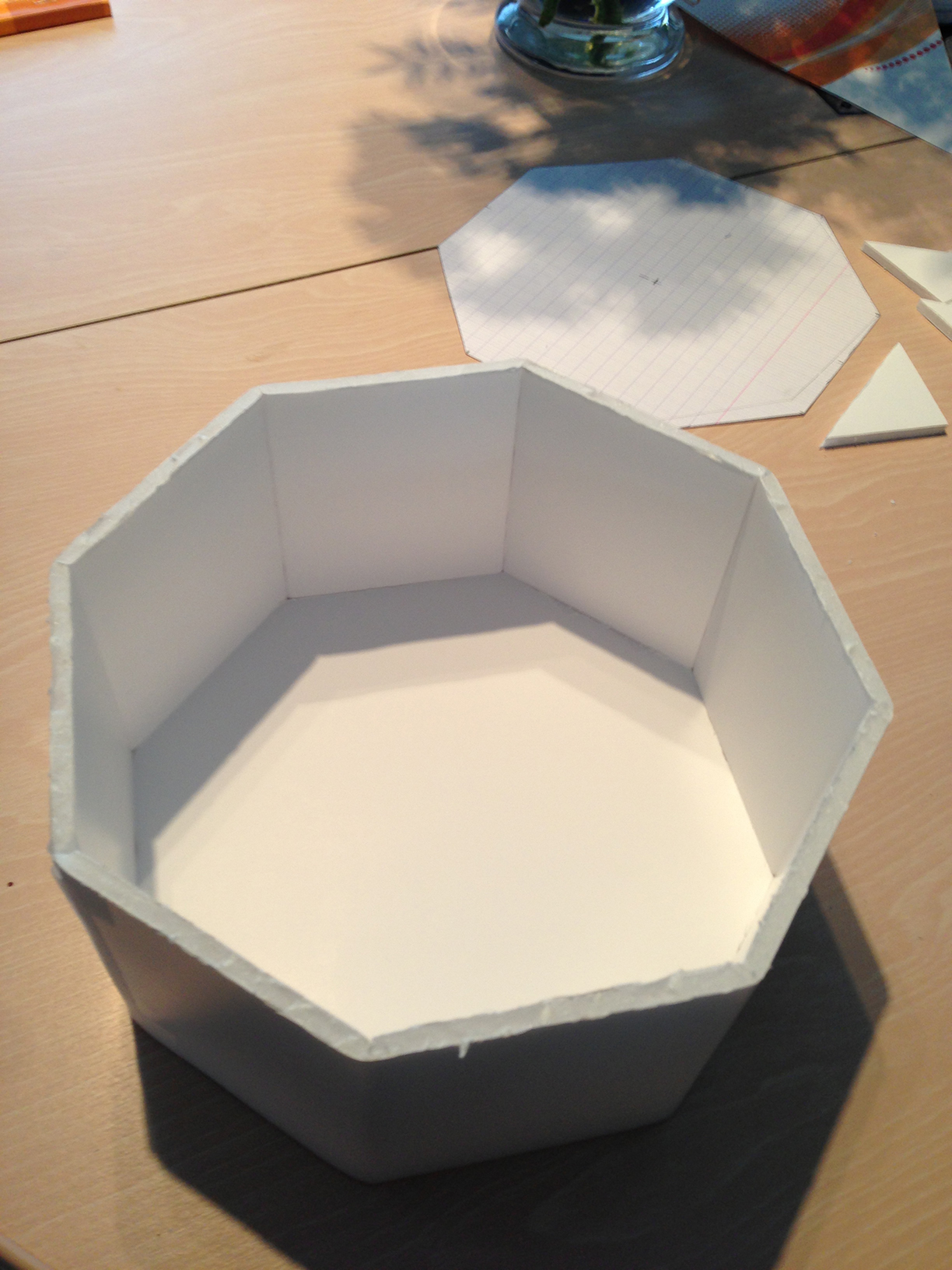

Etape 2:

Assemblage du cadre, découpe du fond et assemblage du tout





Etape 3:

Découpe de l'embase intérieur qui servira de support aux leds et au plexi

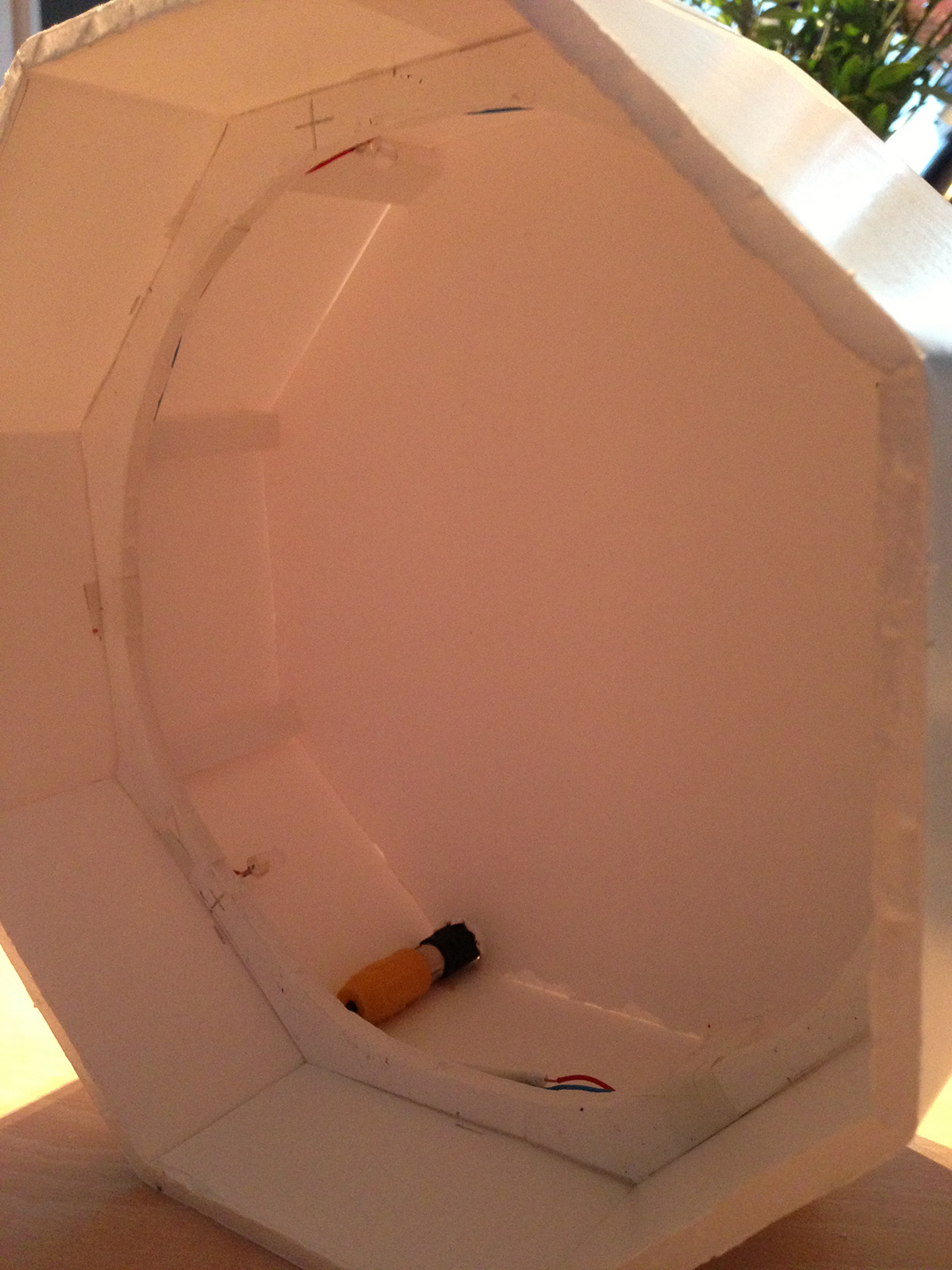

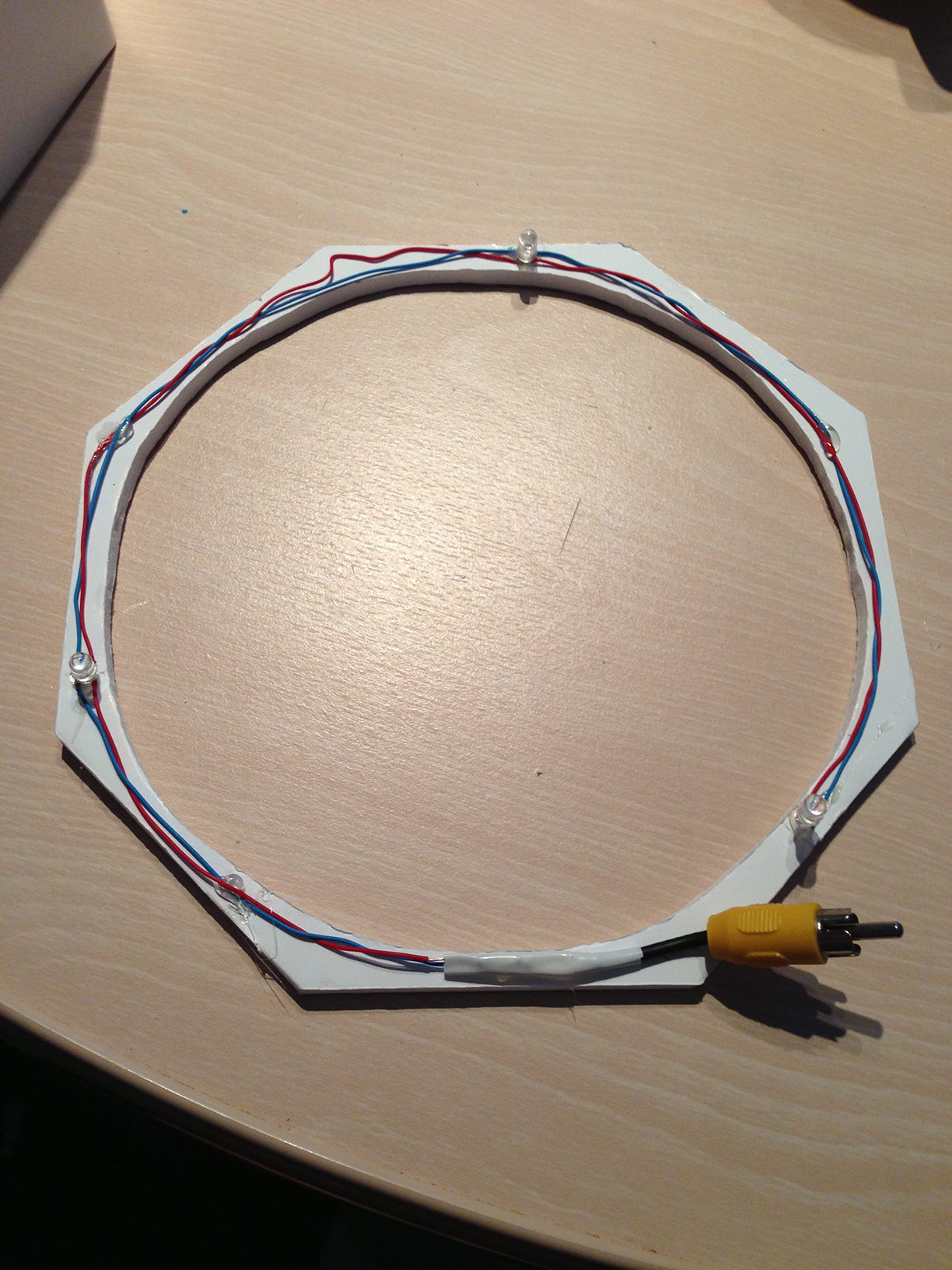

Etape 4:

Assemblage des 3 leds sur l'embase

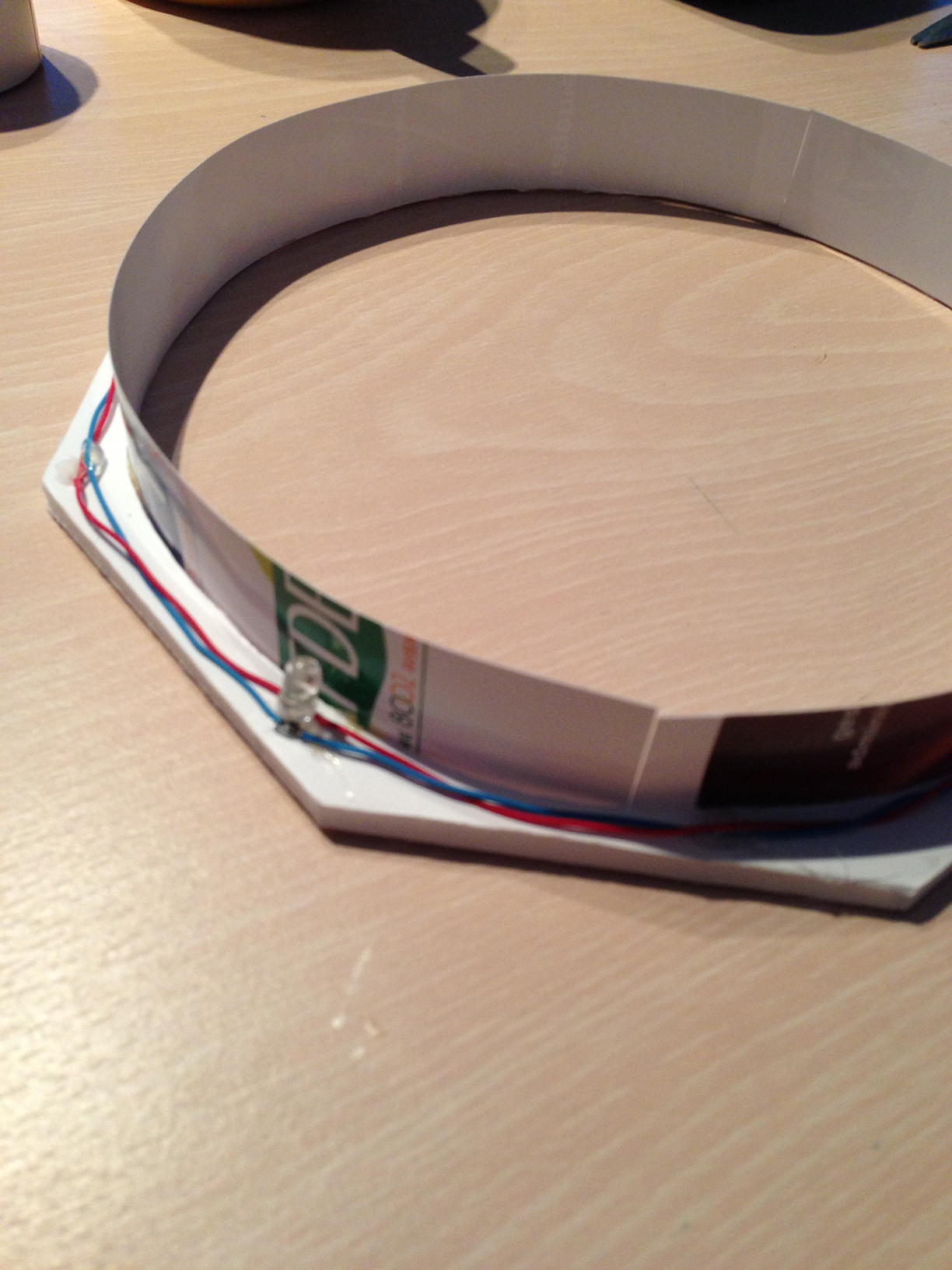

Etape 5:

Mise en place d'une feuille de bristol afin d'éviter l'éclairage trop direct des leds

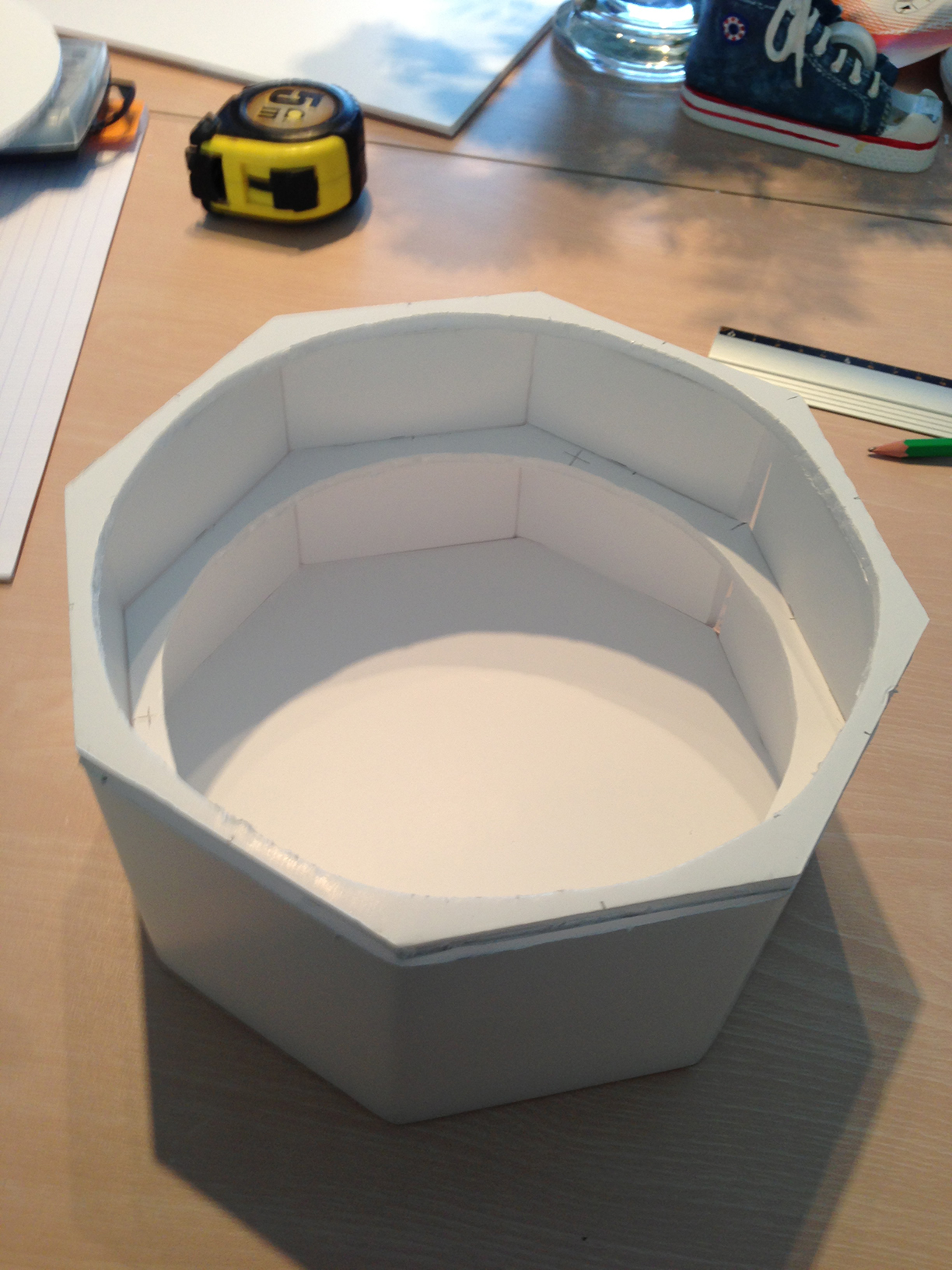

Etape 6:

Mise en place de l'embase dans la boite

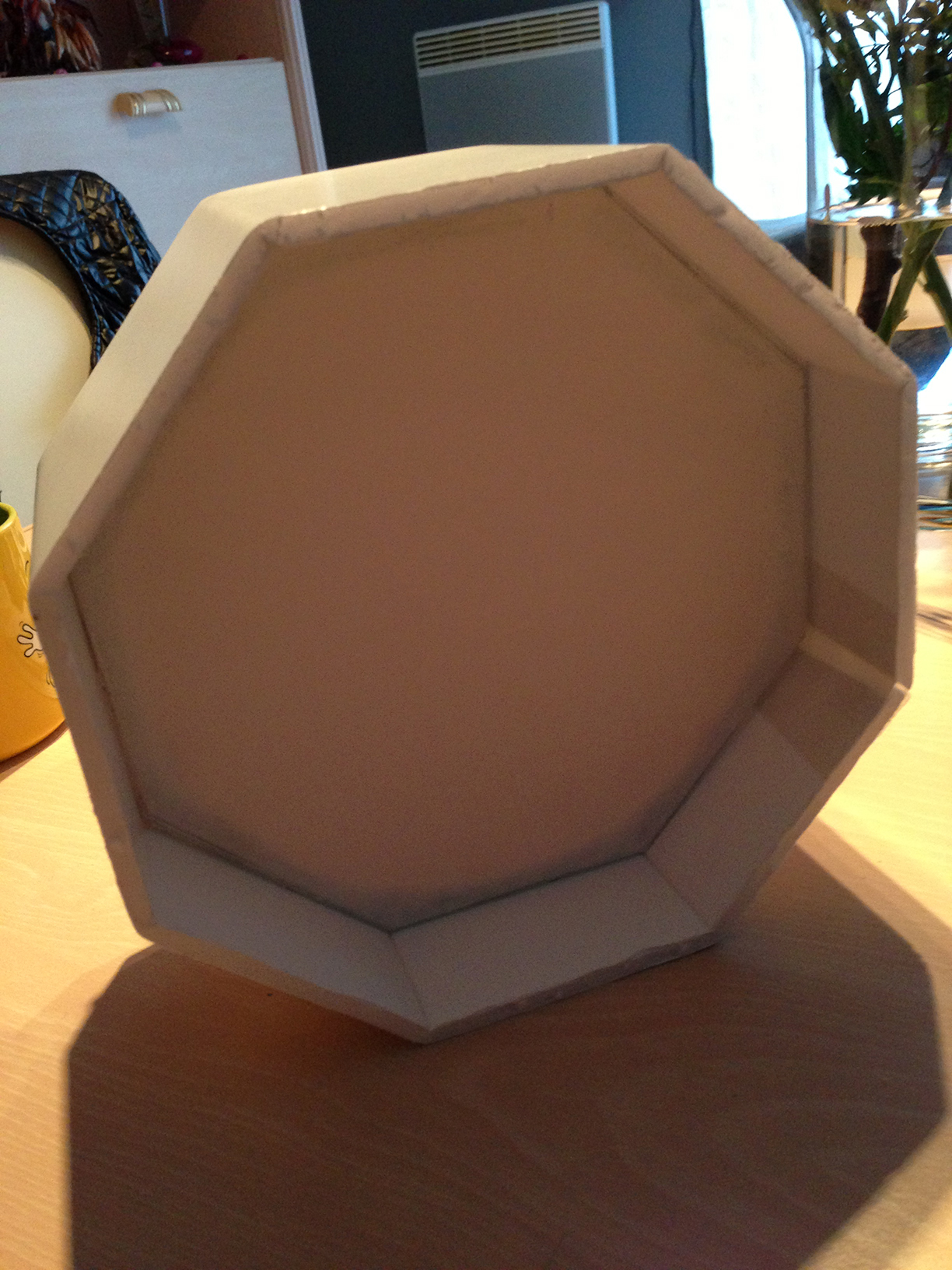

Etape 7:

Mise en place de la plaque de plexi (recouverte d'une feuille de papier calque qui fait office de diffuseur pour mieux répartir la lumière)

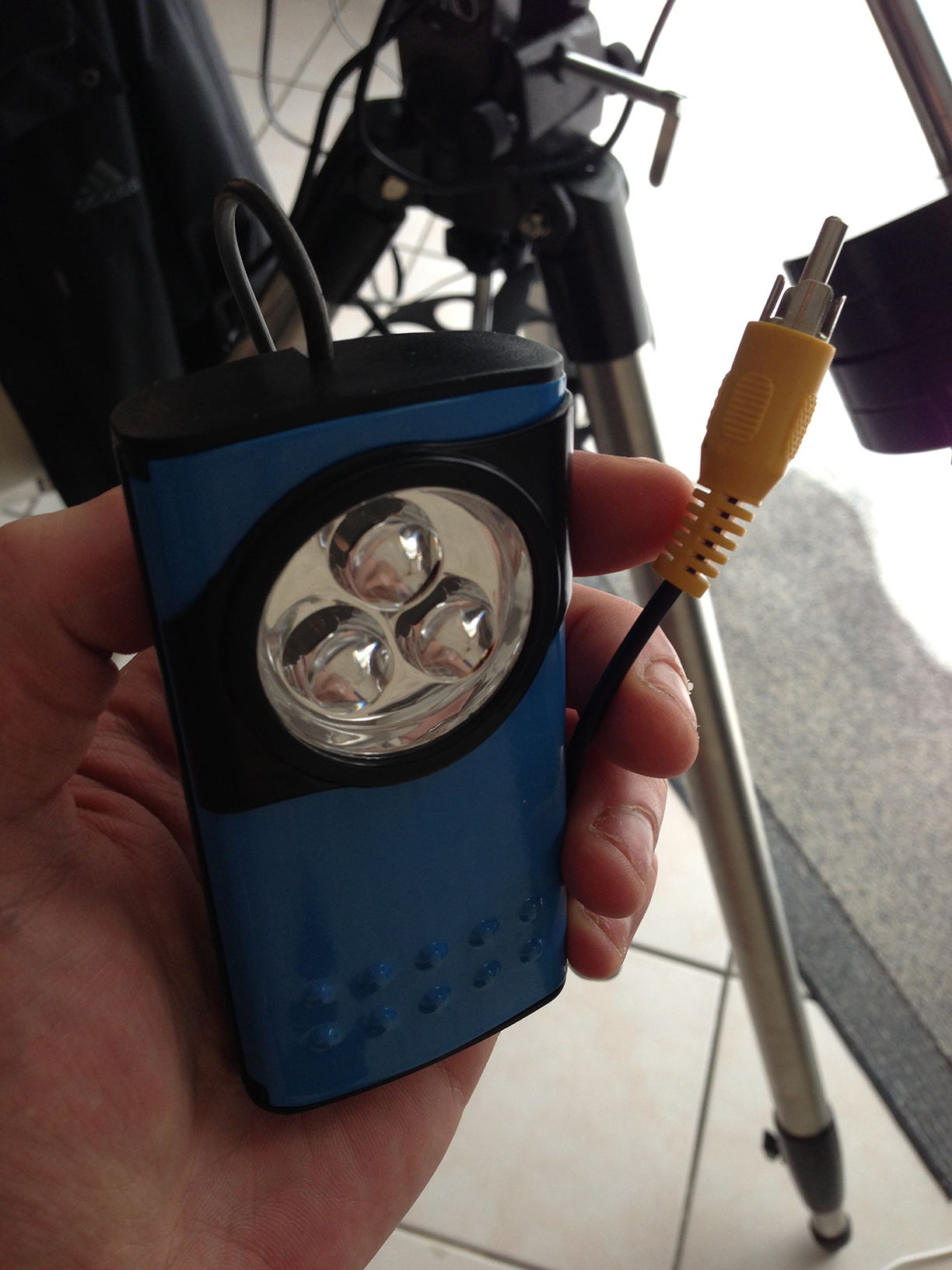

Etape 8:

Récupération du boitier de la torche qui fait maintenant office de boitier à piles

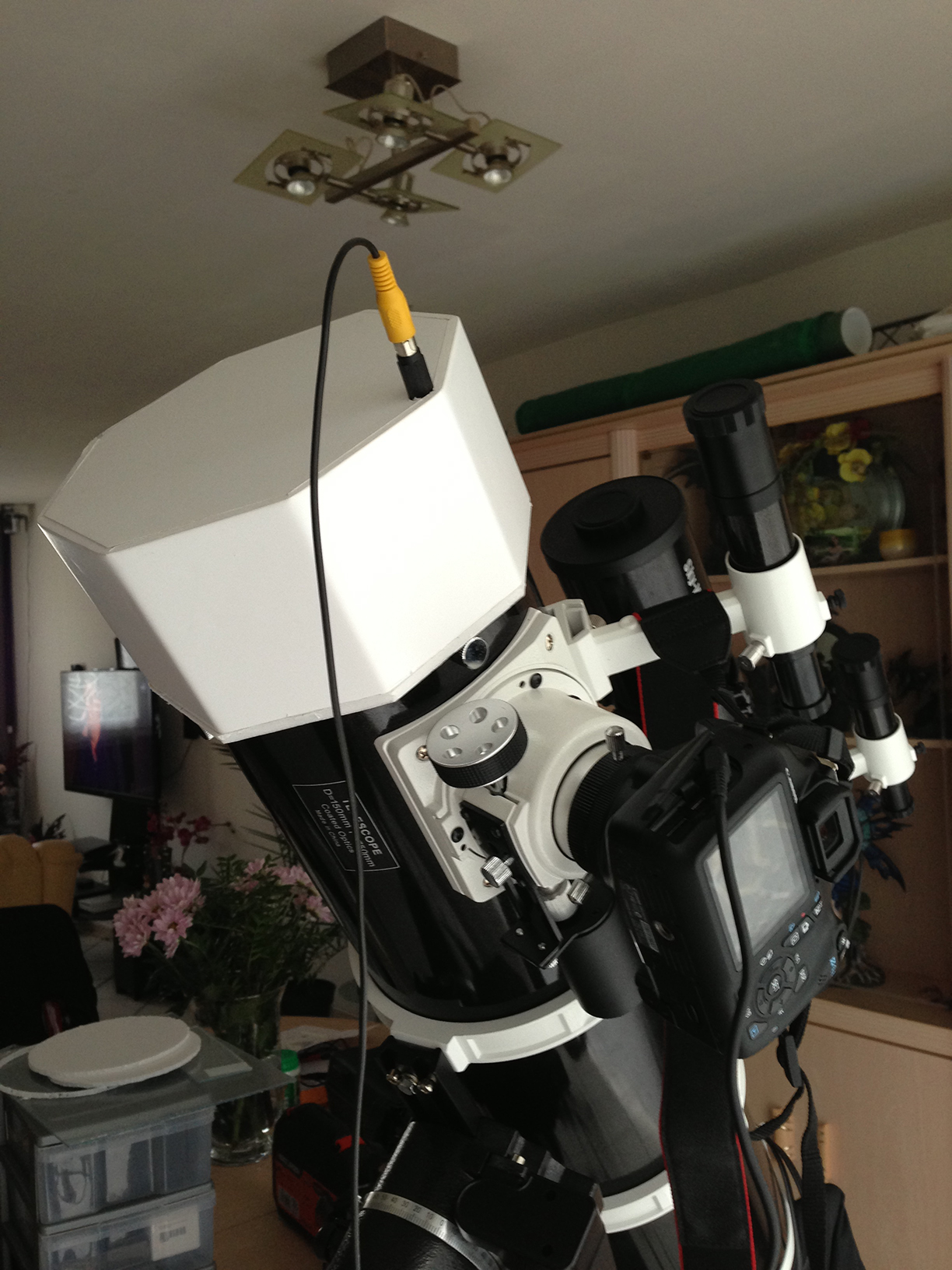

Etape 9:

Mise en place de la boite sur le tube pour les premiers test





Voila une boite a flat peu chère et fonctionnelle



Me reste plus qu'à lui faire un beau ptit chapeau pour ne pas salir l'intérieur de la boite, une petite finition extérieur et voila

[endofsilence]

J'aimerai également me faire une boite à flat, mais j'ai un doute pour l'étape 7, tu mets la plaque de plexi (découpé en hexagone) sous les leds , c'est bien ça ???

Modifié 21 octobre 2013 par endofsilence

[Captain Flam]

Jolie boit à flat

Merci pour le tuto

[Fred_76]

Belle boîte mais on peut faire encore plus compact avec une feuille électroluminescente. Ma "plaque" à flat ne fait que 1,5 cm d'épaisseur...

[endofsilence]

@Fred_76: ça reste un poil plus cher non???

[Fred_76]

26.50€... J'avais déjà une plaque de plexi récupérée sur un écran de radiologue.

[endofsilence]

j'avais vu des prix dépassant les 70€ (pour du A3) car j'ai une tube de 254 mm de diamètre mais je pense que je vais tenter de me faire ma propre boite à flat comme luckymix

[Fred_76]

J'explique ici comment j'ai fait : http://www.webastro.net/forum/showthread.php?p=1711441#post1711441



Et ici le fournisseur :



http://m.aliexpress.com/item/842395085.html

Modifié 21 octobre 2013 par Fred_76

[luckymix]

@endofsilence



En fait tu as l'entretoise interne mis au centre de la boute avec de part et d'autre les 3 leds et la plaque de plexi, les leds dont donc en dessous vers le fond de la boite et le plexi au dessus cote tube, je ne sais pas si je suis clair la

[endofsilence]

mais c'est la que je ne comprends plus: comment l'ensemble tient sur le tube? ou alors c'est juste poser comme ça?

[luckymix]

Arff oui dit donc je ne m'en étai pas rendu compte



Jai oublié une photo

Je la posterai ce soir en fait sur le dessus de la boîte j'ai réaliser un dernier "couvercle" en hexagone avec une decoupe en son centre, d'un cercle du diametre exterieur de mon tube ensuite je vient poser la boite en butee contre les vis exterieur de l'araignee



Désolé pour l'oubli je regle ca ce soir

[luckymix]

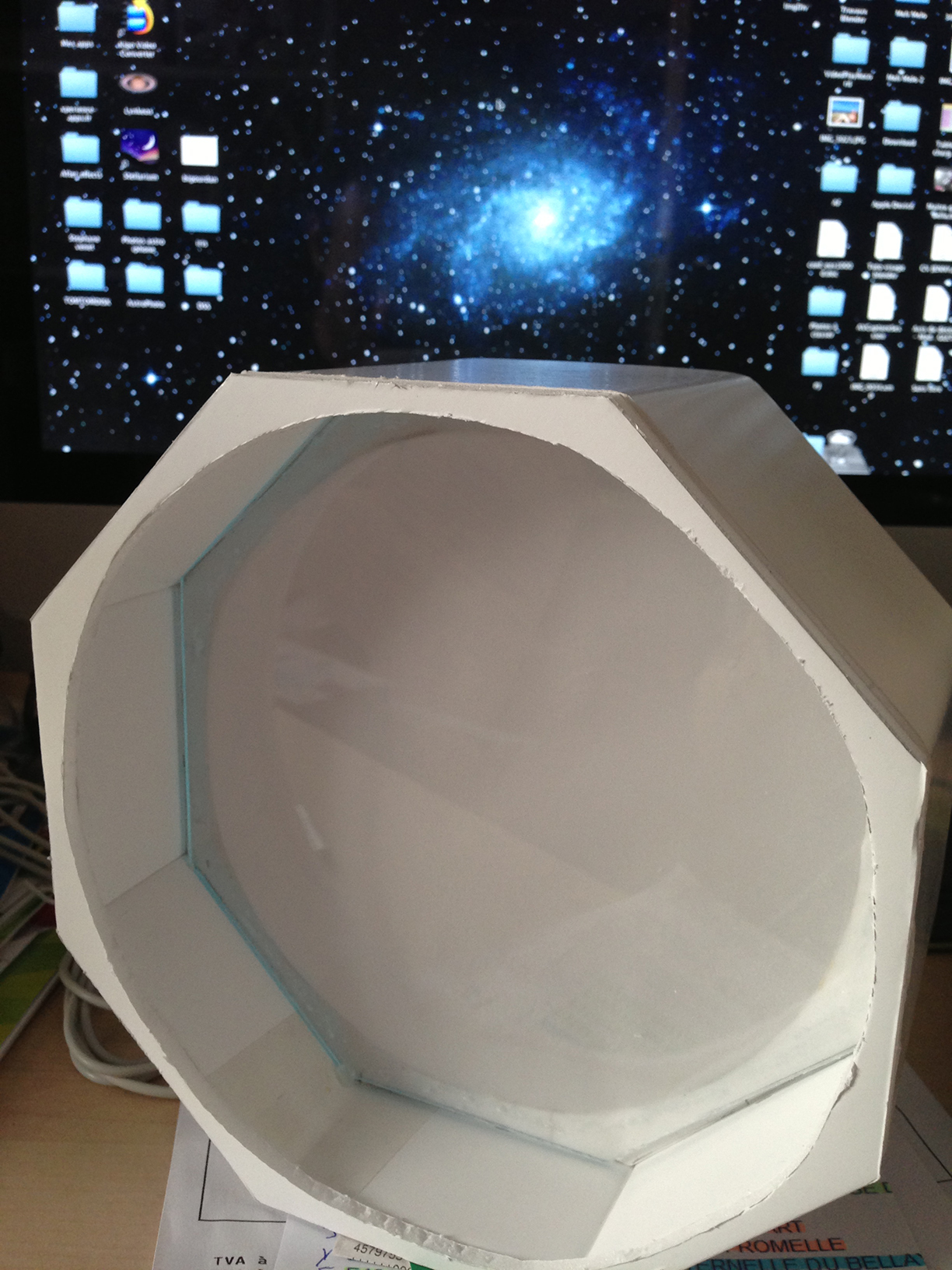

Voila l'étape 10 manquante





reste les finitions exterieur et c'est bon

Modifié 21 octobre 2013 par luckymix

[endofsilence]

voila tout est clair maintenant , je n'ai plus qu'a me lancer

[luckymix]

Je viens de la tester ce soir en condition reelle, nickel c'est autre chose que ma feuille blanche plaquee sur le tube



L'eclairage est bien uniforme pas de soucis

[Otzi]

Merci lucky mix, bon post



Selon ta derniere photo, ton plexi est transparent, pas blanc ?

[luckymix]

Oui transparent car je n'ai pas trouver de blanc, d'ou la feuille de papier calque
