Remplacement d'un composant sur la raquette nexstar

[Dawars]

Bonjour,



Voilà je vous explique mon problème, un soir j'ai voulu utiliser mon Celestron SE8 mais voilais je me suis trompé d’alimentation.

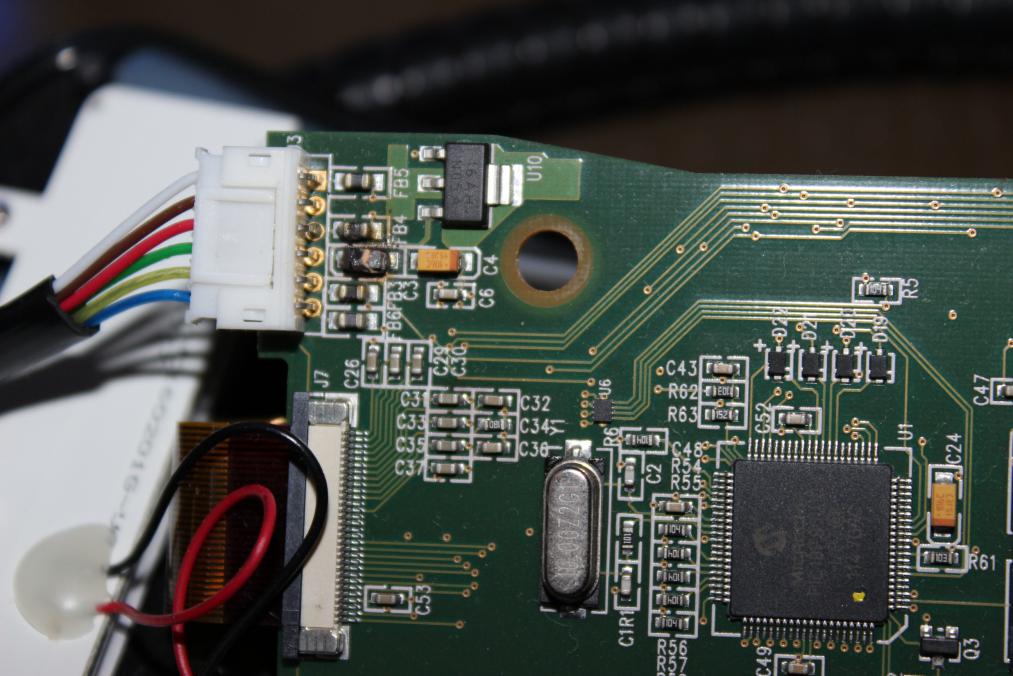

Le composant qui a cramé est le C3.



Si quelle qu'un a une idée de référence ou quelle que chose pour m'aider



Merci d'avance



[bb98]

Bonjour et bienvenue



Voila un incident bien malheureux



A priori, ce composant peut être un condensateur de type CMS.

Même si on disposait du schéma complet de cette carte électronique, avec la valeur de ce composant, encore faudrait il qu'aucun autre composant n'ait souffert...

De plus, enlever proprement le composant apparemment défectueux ( d'autres, aussi, peut être), souder un nouveau composant CMS ( Composant Monté en Surface) n'est pas à la portée de tout le monde.



Le service après vente de Celextron doit pouvoir fournir une nouvelle raquette....



Bien sûr, attendre d'autre avis...



Bon ciel, quand même

[Kerrigan]

Si il y a moyen de connaitre la valeur il sera tout a fait possible de souder un condensateur "normal" chimique de même valeur pas forcément besoin de remettre un CMS

[Dawars]

Bonjour,



Je vous remercie d'avoir pris le temps de lire mon problème.



Pour le remplacement je pense prendre un 16v vu que mon alimentation que j'utilise est en 12v marche sans problème.



Voici le composant que je pense prendre mais je voudrais avoir votre avis parce que je ne suis pas grand amateur de grande réparation



(la seul chose qui me dérange la couleur mais après peut être que cela ne change rien)



http://www.conrad.fr/ce/fr/product/501285/Condensateur-lectrolytique-CMS-Tantale-10F-10-Kemet-B45196-E3106-K309?ref=list

[vega88]

Bonjour,



Pour ma part je doute que ce soit une capacité, le composant est repéré "FB" comme ses voisins, or les capa sont repérées "C", de pus il semblerait qu'il y en ai un sur l'arrivée positive qui pourrait être le fil rouge.

Il serait intéressant de tester à l’ohmmètre ce composant avant d’aggraver le problème par des composants non compatibles.

Mais ce n'est qu'une invitation à la prudence.

[bb98]

Bonjour



FB est généralement mis pour "ferrite bead" c'est un composant passif de filtrage

On peut penser, au vu de la photo de la carte, que FB et C sont marqués en raison du manque de place sous un composant.

Pour traiter sérieusement ce genre de problème, il est quand même plus commode d'avoir le schéma...

Il y a un groupe Yahoo "Nexstar" qui évoque ce genre de problèmes, en anglais US

[Compustar]

Bonjour



FB est généralement mis pour "ferrite bead" c'est un composant passif de filtrage

On peut penser, au vu de la photo de la carte, que FB et C sont marqués en raison du manque de place sous un composant.

Pour traiter sérieusement ce genre de problème, il est quand même plus commode d'avoir le schéma...

Il y a un groupe Yahoo "Nexstar" qui évoque ce genre de problèmes, en anglais US





Tout a fait , on ne remplace pas un composant sans savoir ce que c'est :(

ça, me semble mieux :

http://www.ebay.fr/itm/BLM21BD272SN1L-Murata-Ferrite-Bead-0805-Case-2-7Kohm-/130873580035?pt=UK_BOI_Electrical_Components_Supplies_ET&hash=item1e78ac5a03



faudrait verifier la valeur / référence des composants marqué FB

[Kerrigan]

je pense que le composant est bien un condensateur et non une férrite vu sa dimension

celui ci doit être le C3

les FB sont les plus petit à coté





le plus simple serait encore de trouver une bonne âme qui a la même raquette que toi +/- même année. Qu'il la démonte si il a pas deux mains gauche et regarde le composant ! Si c'est bien un condensateur comme le jaune juste a côté la valeur doit être inscrite dessus avec du bol ( en tout cas il me semble qu'avant de cramer il devait lui ressemblé même gabarit et un C )



si tu t'es planté de voltage ou de polarité il y a plus de chance qu'un condo pète qu'une ferrite

Modifié 10 décembre 2013 par Kerrigan

[Dawars]

Bonjour à tous,



Après avoir contacté le service Celestron, il est impossible d'avoir un schéma et pas d'information sur le composant

[Kerrigan]

pas étonnant

[Dawars]

Je pense que je vais avoir beaucoup de mal à résoudre mon problème

[phmedas]

J'imagine que si tu as ouvert le boitier c'est que ton télescope n'est plus sous garantie ?

Je te recommande vivement de remplacer la raquette. Comme un composant grillé peut en cacher un autre ...

Alors prend bien soin de remplacer ta raquette par un modèle compatible avec ta monture : AZ pour les séries alt-az et GEM pour les montures équatoriales. De plus, il existe les raquettes Nexstar et les raquettes Nexstar+ (dernière génération).

Bon courage à toi :-)

[manu33]

Je pense que je vais avoir beaucoup de mal à résoudre mon problème



Tu as une solution,

Pour mon boulot ,on leur envoi des cartes spécifiques voir très très spécifique a réparer!

Pas forcement donné,mais suivant la réparation ,ca te coutera moins cher qu'une raquette neuve:



http://www.isem.fr/reparation-electronique/cartes-electroniques/

[jackass.thomas]

Salut,



Ton condensateur cramé sent bon la capa de filtrage aux bornes du connecteur d'entrée.

A mon avis, mesures à l'aide d'un multimètre la valeur FB3, FB6 et autre et mets le même composant.

Mets un condensateur céramique type 1, tension nominale 25v, 100 nF si tu ne connais pas la valeur.

Après tu te focalise sur ce que tu vois c'est à dire la capa cramée. Rien ne nous dit que c'est le seul composant qui a dégagé.



Commencé par le visible et surtout utilisé un fer à souder vers 220°C une vingtaine de secondes sur chaque extrémité.



Ça vaut le coup d'essayer de réparer avant de sauter sur un achat neuf...

[Jean-Paul59]

Bonsoir,

Je pense également que c'est un condensateur, dans l'ordre de haut en bas :

- fb5

- fb4

- c3 => le composant "cramé"

- fb3

- fb6

il faut au minimum enlever c3, mais un composant CMS est collé avant d'être soudé, pas simple à enlever sans outillage spécialisé,

mais il faut l'enlever car vu l'état, il est probablement en court-circuit.

Ensuite, le mal est fait, je ne pense pas que ça ferait plus de dégâts en refaisant un essai sans le condensateur......

par contre, que ce soit surtension ou inversion, il y a peut-être d'autres composants qui ont soufferts. Mais ça vaut le coup d'essayer.

JP

[Dawars]

Bonsoir les amis !



Désolé du retard..

J'ai pu réglé mon problème avec la garantie.

Je voulais vous dire merci de votre aide



En ce moment j'ai plusieurs nouvelles idées pour mon télescope depuis qu'il remarche correctement !





Merci encore <3

[Jean-Paul59]

Bonjour,

3 ans et 3 mois, ça c'est de la réparation !

Content que tu puisses réutiliser ton matériel.

JP

[amed]

Bonjour,

3 ans et 3 mois, ça c'est de la réparation !

Content que tu puisses réutiliser ton matériel.

JP



Bonjour,

C'est bien le composant C3 qui est cramé et a la même valeur que C4. Avec une loupe,tu pourras lire ce qui y'a dessus.

Mais en regardant bien, il y 'a un doute que les ferrites soient aussi cramées , à verifier donc.

A+



Amed
