Bricolage support chercheur pour guidage

[lamontoie]

Bonsoir,



Pas toujours évident de trouver une bonne étoile guide.

J'avais commencé par remplacer le support d'origine par un support TS qui améliorait déjà sérieusement la recherche mais pas suffisamment.

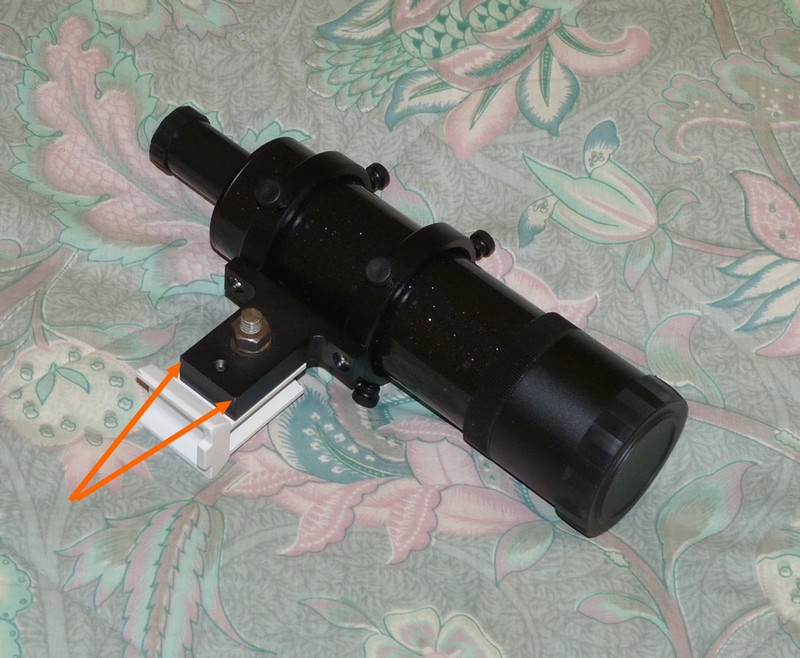

Récemment j'ai bricolé ceci en sacrifiant le support chercheur d'origine que je n'utilise plus.

J'ai coupé le cylindre qui maintient le chercheur, perçage à 8 du support d'origine et de la queue du support TS.

Assemblage avec un boulon de 8, bien bloqué avec une rondelle éventail.

Fixation de la queue par écrou avec une rondelle Grower qui permet un mouvement un peu durci pour le réglage.

Actuellement j'ai un mouvement d'environ 15°.

Bien sûr sur un seul axe.

Eventuellement je peux couper les coins pour augmenter le mouvement.

Il faut utiliser une clé à tube mais l'utilisation de la rondelle Grower évite d'avoir à serrer à mort pour obtenir une bonne fixation.

Je vais essayer de remplacer l'écrou 6 pans par un écrou paillon.



Les premiers essais sont assez concluants.





[satourne]

Un peu de degrés en plus, c'est la liberté !

"Pour le réglage" effectivement une vis "papillon" ou coller l'écrou dans une molette plastique.

Moi, j'ai carrément scié le tube pour le raccourcir afin d'y insérer un renvoi à prisme avec coulant hélicoïdale de pas trop mauvaise qualité (WO) pour une image redressée et pouvoir y insérer une Synguider. Certainement une petite perte de luminosité, mais quel confort !

Pour chercher, je pointe toujours d'abord avec au point-rouge collé sur le tube avec du simple scotch double-face.
