tech Planche à dessin

[manu41]

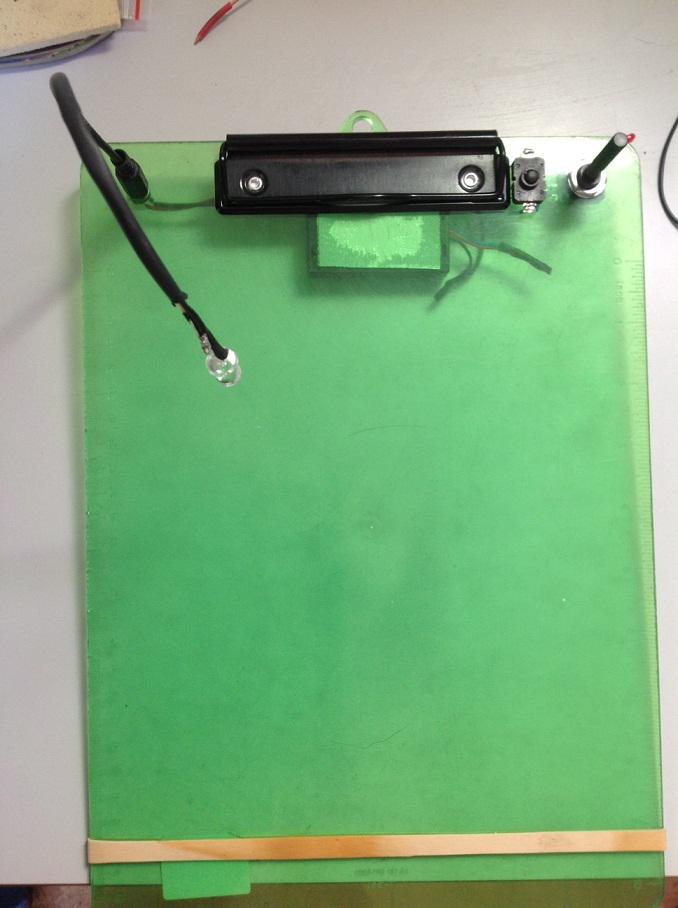

Pour faire suite au poste: http://www.webastro.net/forum/showthread.php?t=78929, j'ouvre celui-ci pour vous proposer ma réalisation basée sur celle du magazine Astronomie magazine N°150.



Elle est composée avec:

1 potentiomètre 2,2 Kohm

1 résistance de 68 ohm

1 fiche jack femelle

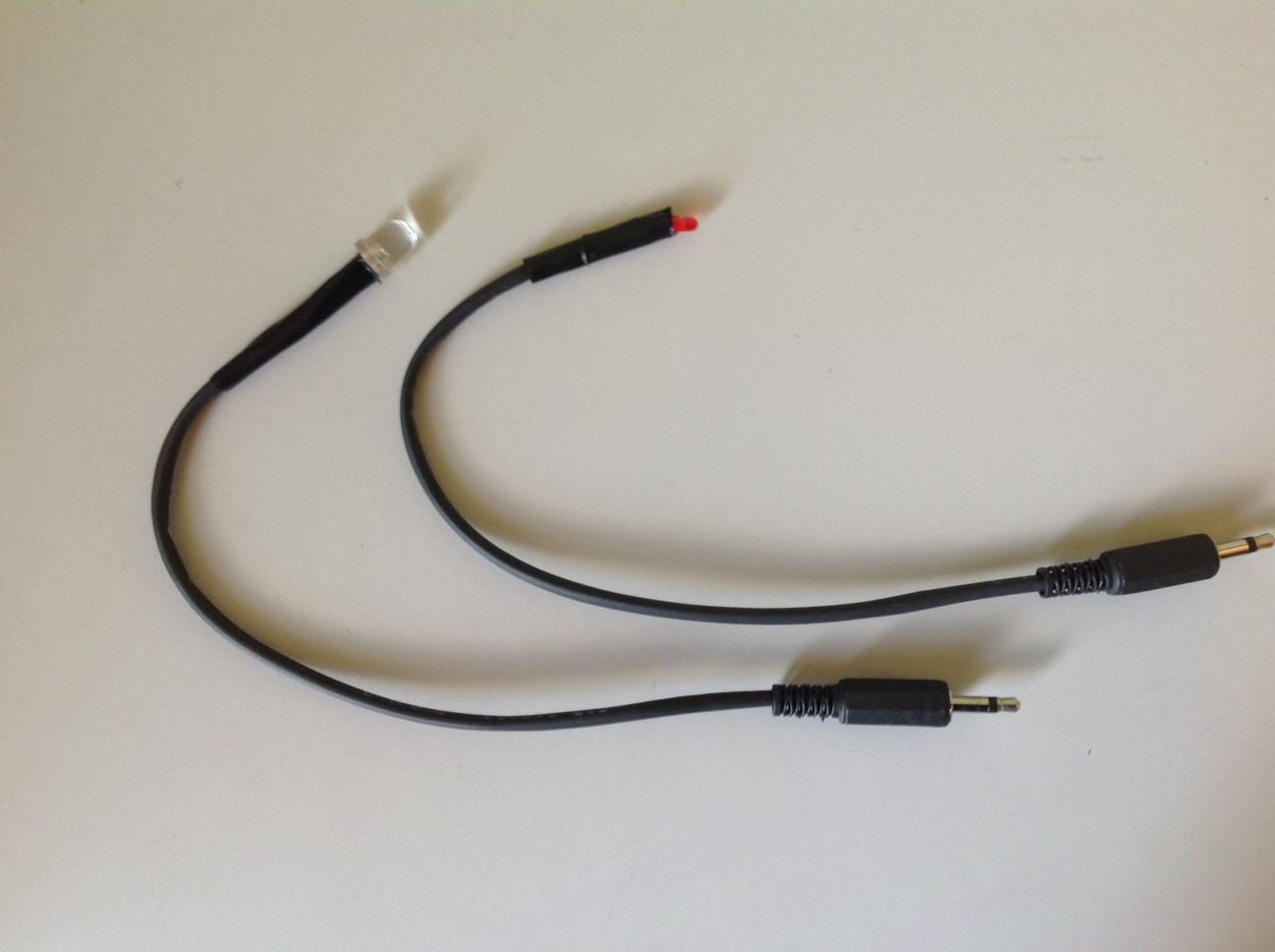

2 fiches jacks mâles pour les leds

1 led blanche et 1 rouge

1 support de piles 1,5 V

1 bouton on/off



[manu41]

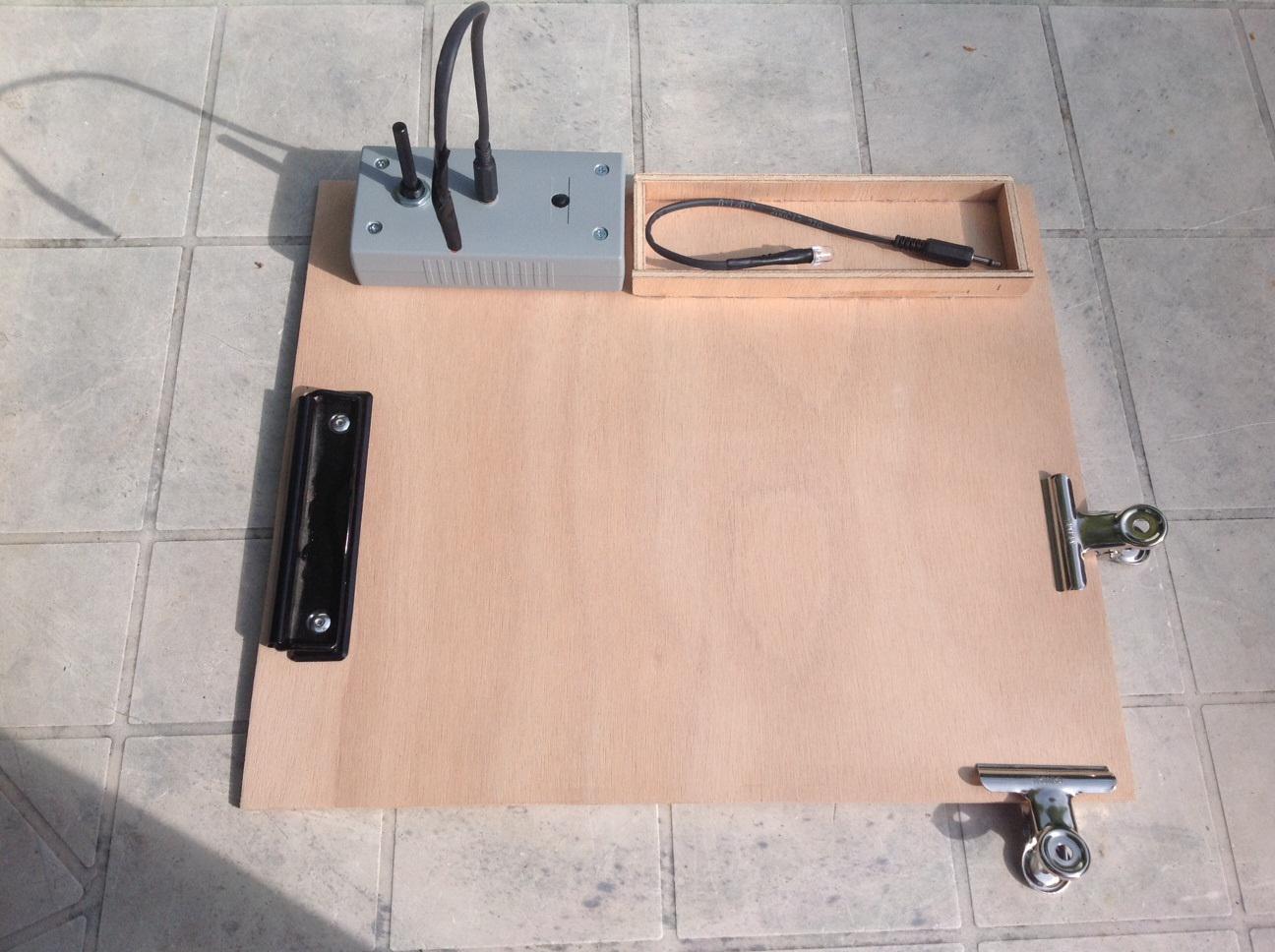

Voici la planche N°3, la première n'a pas tenu le choc, la deuxième trop petite.

Cette fois, une feuille A4 tient en entier et j'ai un petit compartiment pour poser gomme et crayons.

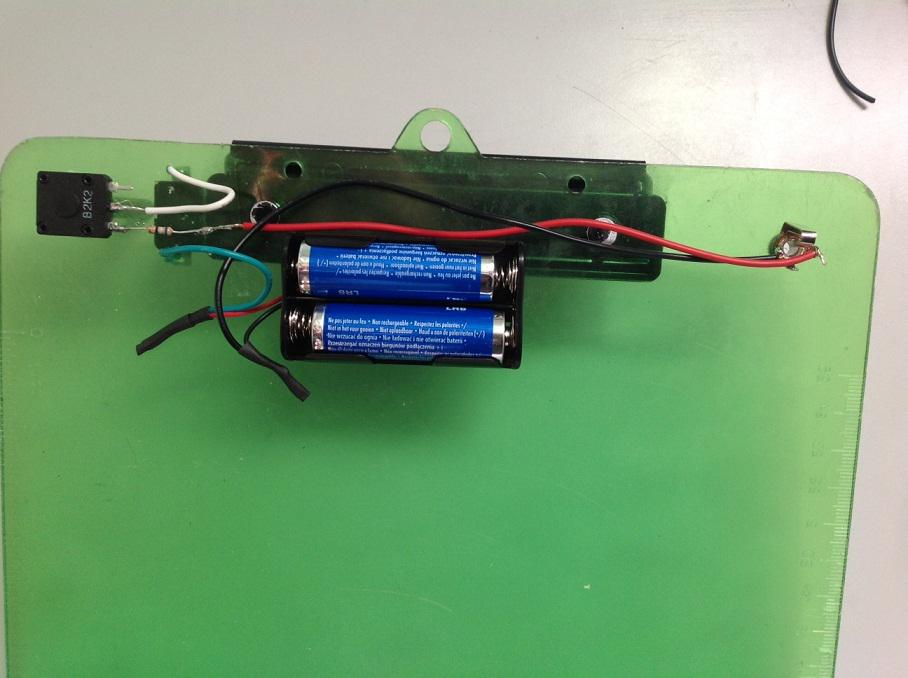

Le montage électrique de la première est dans la boîte.





[serge vieillard]

La planche, c'est important. Ya pleins de p"tit détails à ne pas négliger, comme avoir une surface LISSE. Là le bois brut ne me semble pas idoine.... A voir la qualité de l'éclairage, sans halo ni zone sombre, un truc bien uniforme. Plutpot que d'avoir 2 flexibles (avé risque de perte ou d'égarement), j'aurai mis 1 seul flexible avé 2 LED à l'extremité, sélectionné avé un contacteur dans le boitier.

Mais déjà, ça l'fait bien ainsi.

[manu41]

La planche a été poncée et deux flexibles, pour un en lumière rouge et un en blanche

[fred-burgeot]

Salut Manu,



belle planchette ! Pour refaire l'éclairage à intensité variable de la mienne, moi aussi je me suis servi de l'article d'astro mag, très bien fait. Sauf qu'au lieu de la LED seule j'ai mis une liseuse à LED.



Fred.

[serge vieillard]

oui j'avais bien compris, ce que je te propose c'est UN flexible unique équipé de DEUX led.

Ainsi, le flexible reste à demeure et on ne risque pas d'égarer l'autre.... et c'est vachte plus simple (pas de jack), et tout ce qui est simple est plus fiable.

Mais c'est bien !

[Will]

Bonjour,

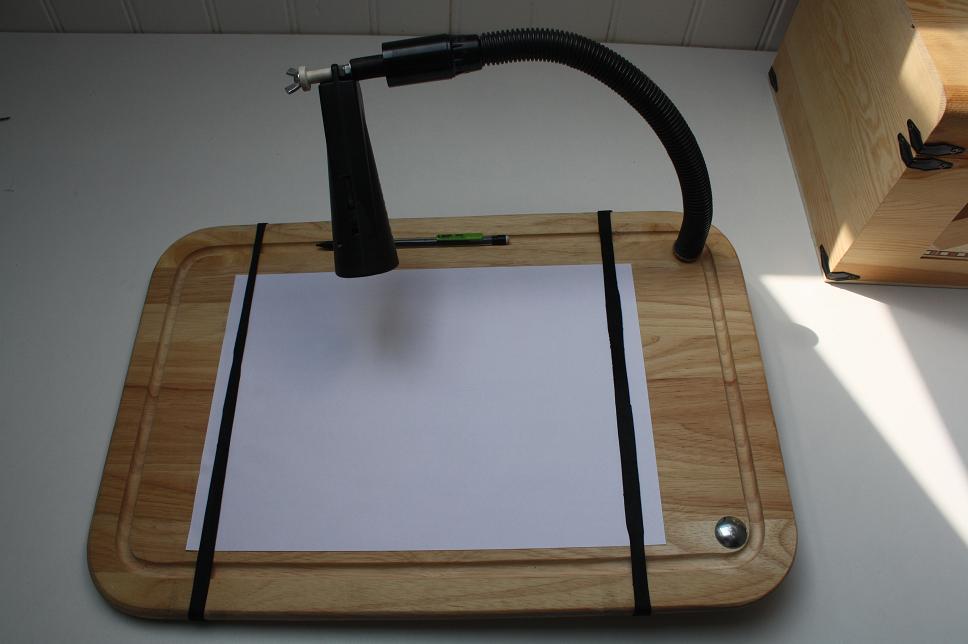

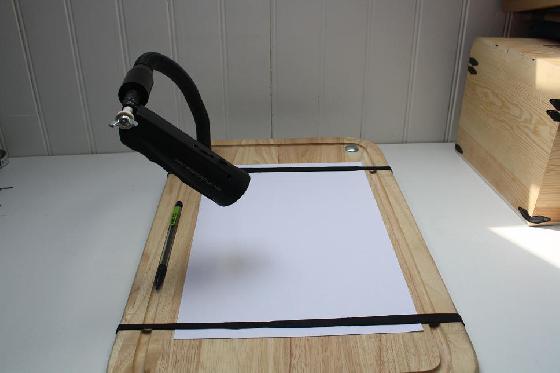

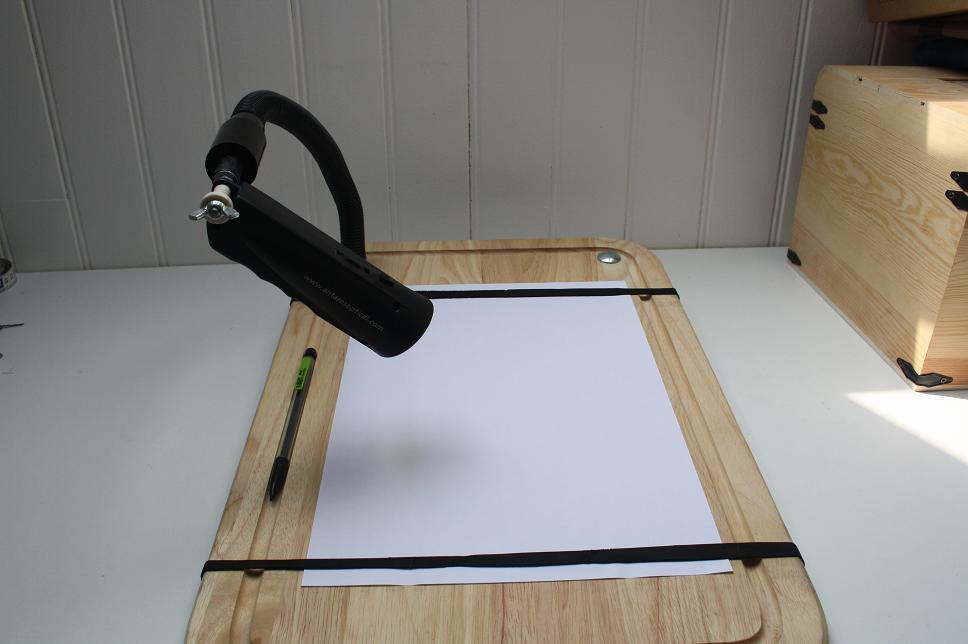

Je vous présente la mienne.



Une planche fine et très lisse à découpée, autour de laquelle je peux disposer les crayons avec du velcro.



Un flexible unique de vieille lampe de bureau.

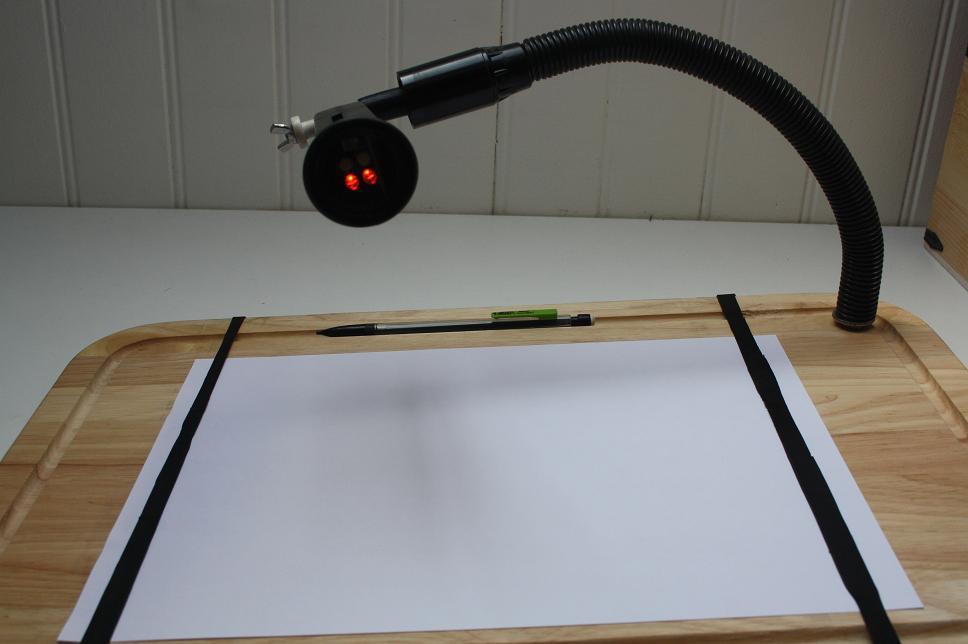

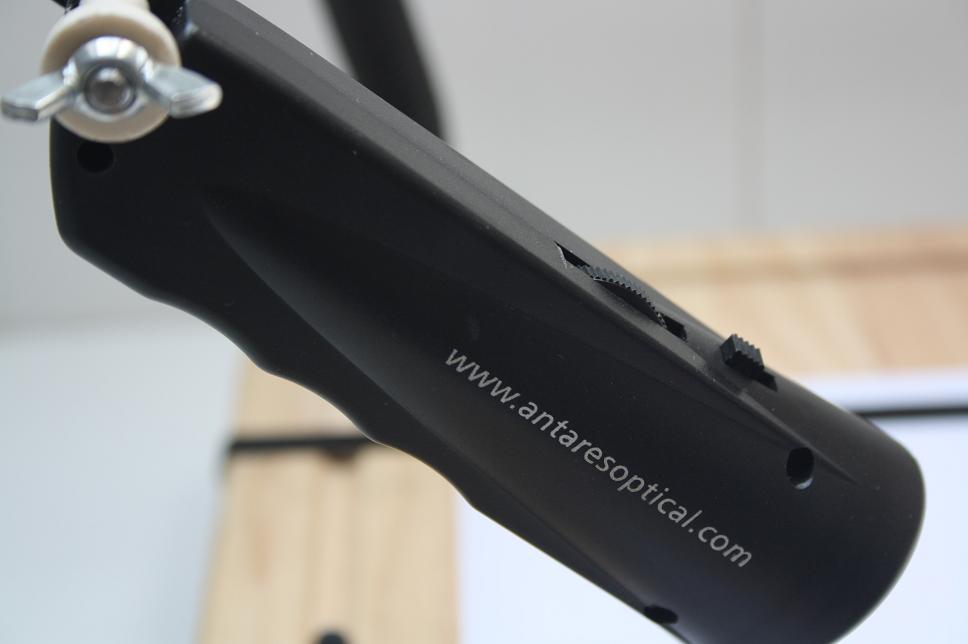

Une lampe commandée sur le net, avec surtout un variateur, 2 leds rouge et 2 leds blanches.



Une fixation à la Woody Woudpecker, et ça roule !



Le tout se démonte très facilement sans aucun outil, pour le transport.



Deux morceaux de chambre à air découpés pour maintenir la feuille.





Modifié 21 septembre 2014 par Will

[niora]

Bonjour,

Pratique ta planche!

Je ne trouve pas sur internet où trouver la lampe et à quel prix.

Peux tu me renseigner?

Y a plus qu'à faire de beau dessins!

jp

Modifié 22 septembre 2014 par niora

[AZtro]

Salut,



Voici à mon tour ma version de la planche à dessin d' astro mag N°150











j'ai gardé le principe du potard, j'ai rajouté un interrupteur et remplacé le système led proposé mais qui ne me satisfaisait pas par une liseuse trouvé à 6 euros en supermarché pour son flexible très efficace .



Pour la couleur j'a fabriqué des petites "boites d'allumettes" ou j'ai inséré du film plastique coloré (babybel pour le rouge ) voir photo 2 reste plus qu'à fabriquer le vert.



Cela me permet un changement rapide de couleur, je garde le blanc pour le planétaire, j'ai ainsi une bonne dose de nuances sous la main.



Il ne reste plus qu'à fixer un petit plumier en haut de la planche pour garder les crayons sous la main.





y'a plus qu'à

[Marty-mcfly]

Bonjour !



Je déterre littéralement ce post, Je viens de démarrer le dessin et je tombe sur celui ci.

Je suis en quête de l'article que vous citez, de l'astro mag 150. J'ai essayé de regarder mais malheureusement on ne peux plus les commander..  Quel dommage que ce magasine soit arrêté, c'était vraiment mon préféré.. J'allais m'abonner quand ils ont annoncé son arrêt..



Une âme charitable pour me scanner l'article concerné?

Merci!





[syncopatte]

Une mine d'or pour l'astrodessin:  un ouvrage collectif initié par Serge Vieillard.



http://www.astrosurf.com/store/product/2-astrodessin/



Les tomes valent vraiment le détour et le prix.



[Marty-mcfly]

Je connais oui on m'en a parlé! J'y songe. Mais pour l'instant je n'ai pas le budget. Oculaires d'abord!
