boite pour Skywatcher 130/900

[camalart]

Bonjour,



Le Papa Noël ayant prévu d'apporter a mon fils un télescope, il s'est aussi mis en tête de fabriquer une boite pour ranger le tube. Après quelques recherches sur le net en général , j'ai constaté que ce tube est assez fréquent pour débuter mais que peu de données sont en ligne pour fabriquer un coffre pour protéger le tube.



voici les étapes de la réalisation du mien ...



1- du virtuel ...



pour commencer les plans de chaque élément :

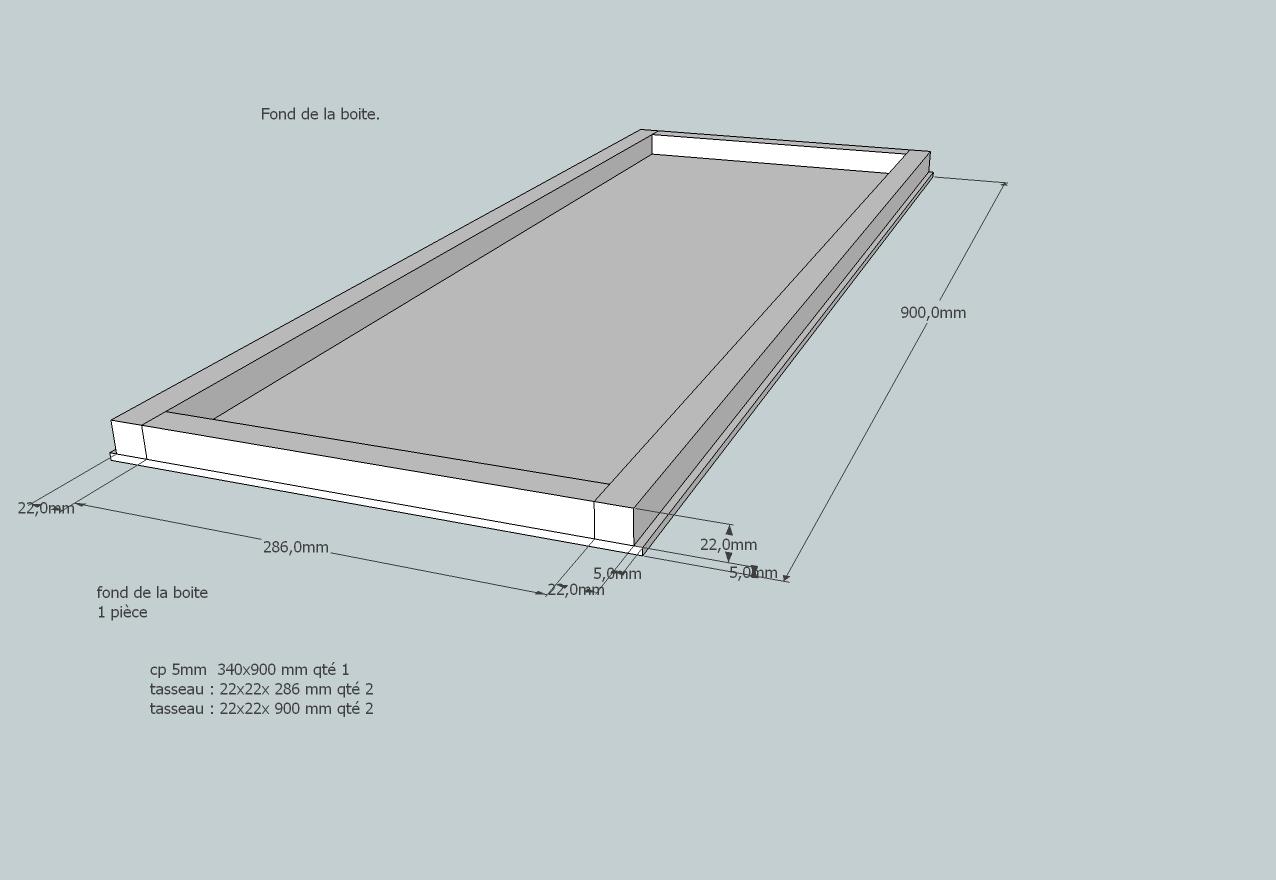

-le fond :

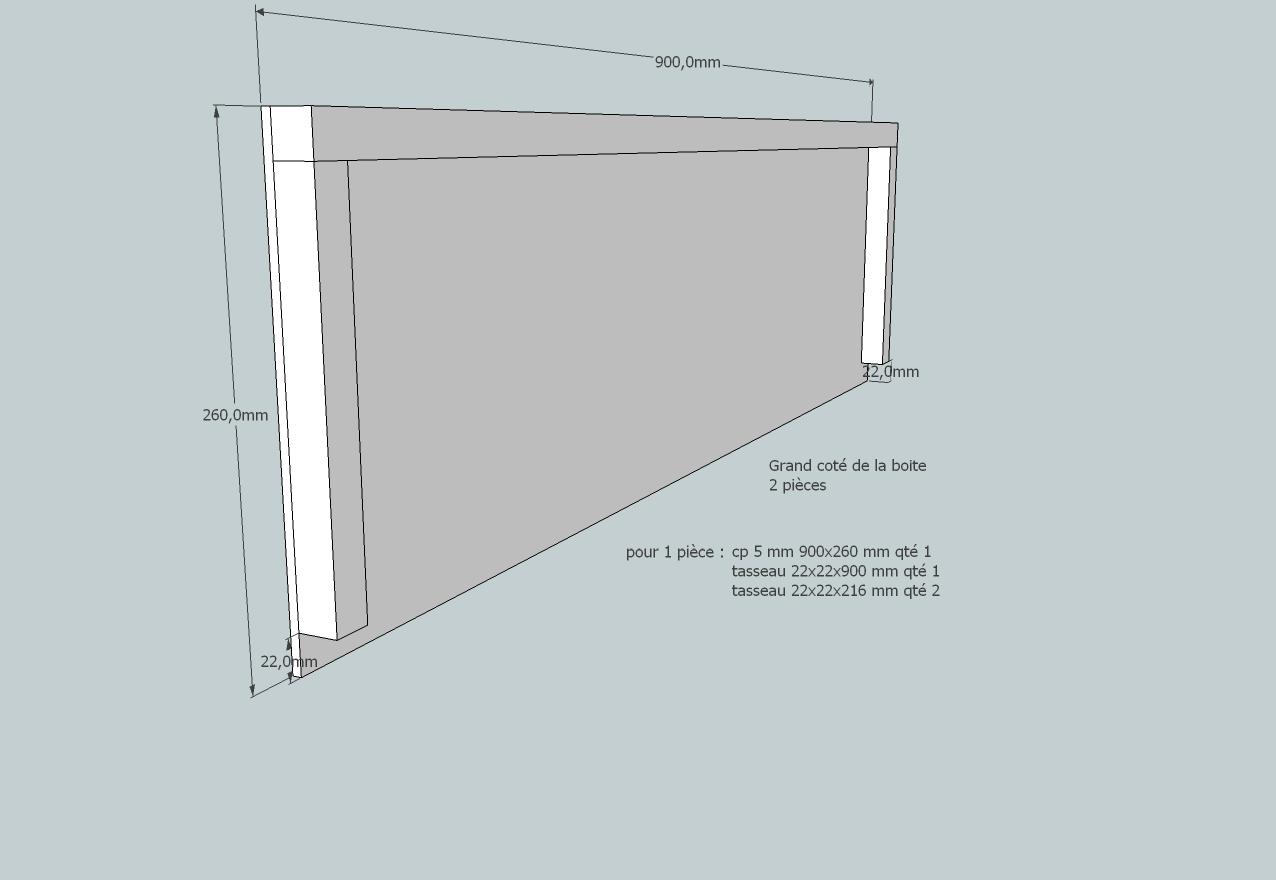

-les cotés :

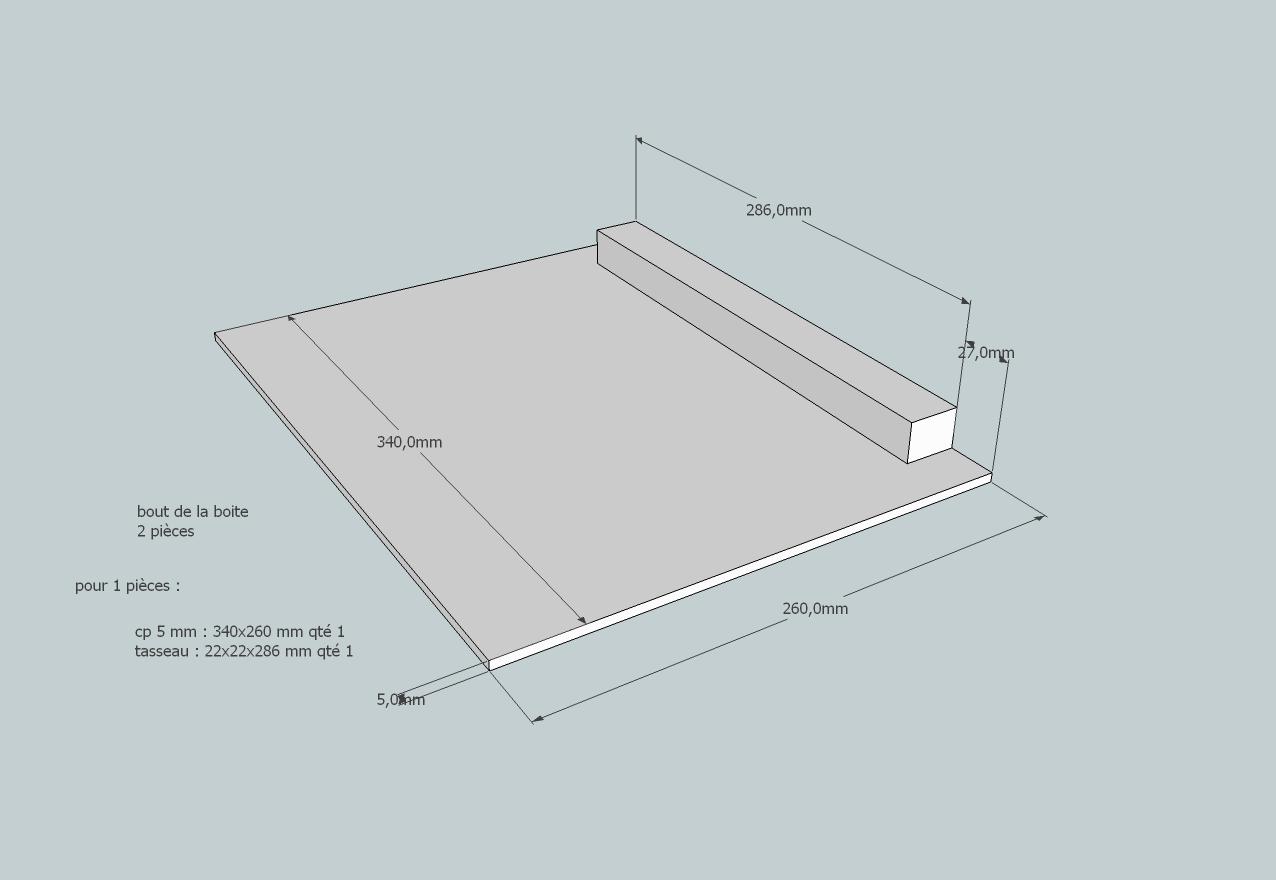

-les bouts :

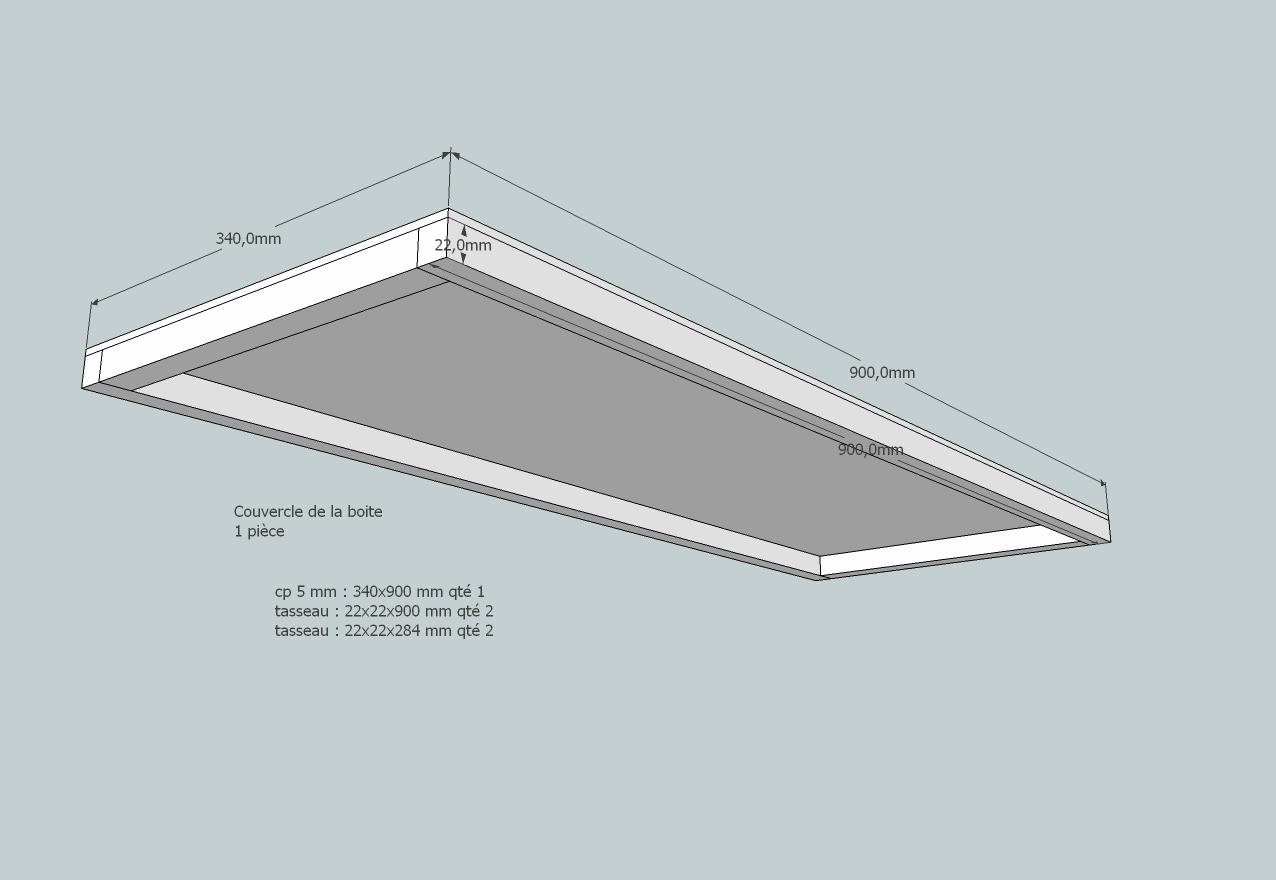

-le couvercle :

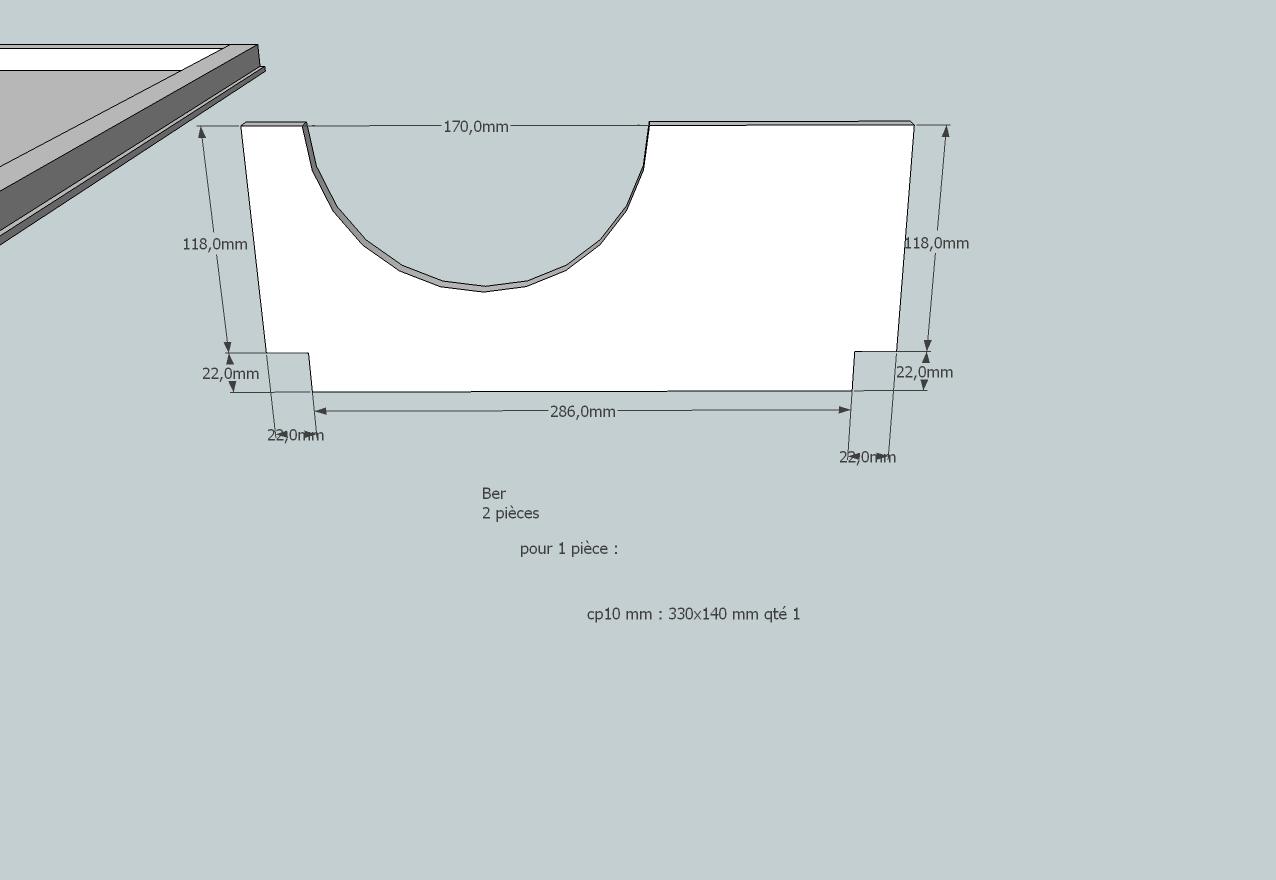

-les bers :





2- au réel ...

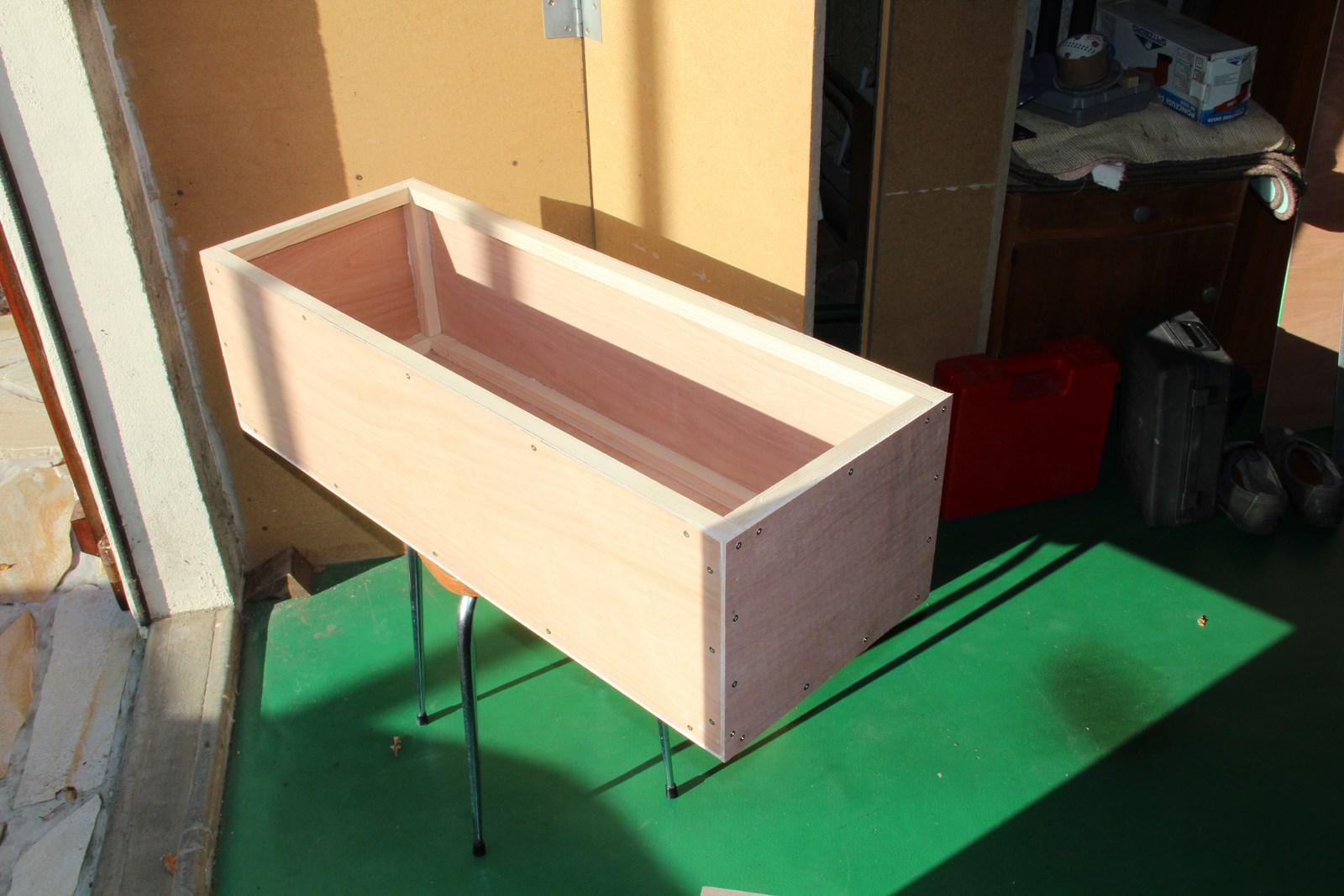

Après assemblage des éléments selon le plan, tout s’emboîte comme dans un légo et on obtient une boite comme celle ci :





Vient ensuite la réalisation des bers (on appelle ber un support qui normalement permet de soutenir un bateau sur la terre ferme: j'ai donc transposé le terme pour les supports du tube).

La découpe du logement du tube doit être décalée de l'axe central de la boite pour permettre le passage du porte oculaire et du chercheur.

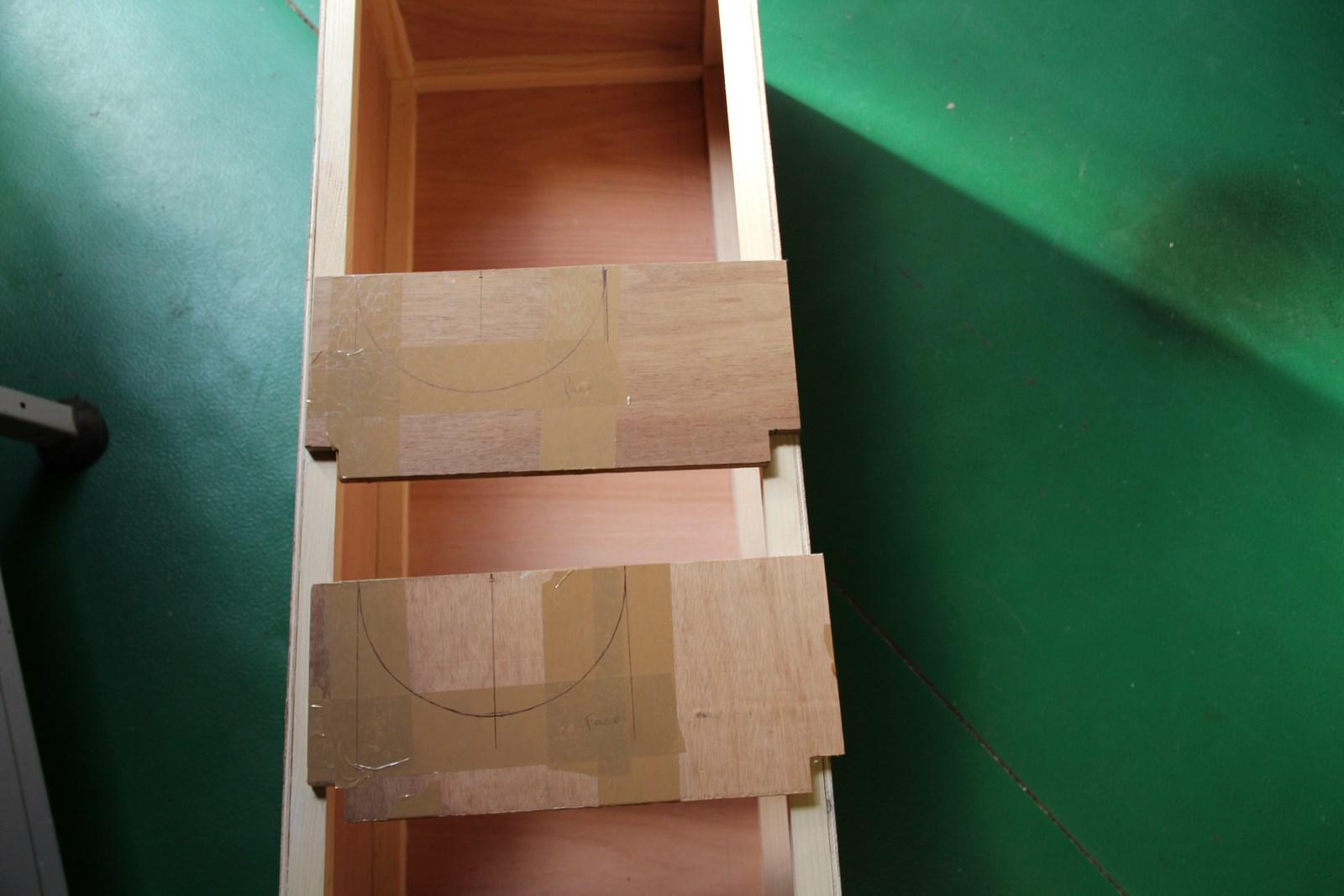

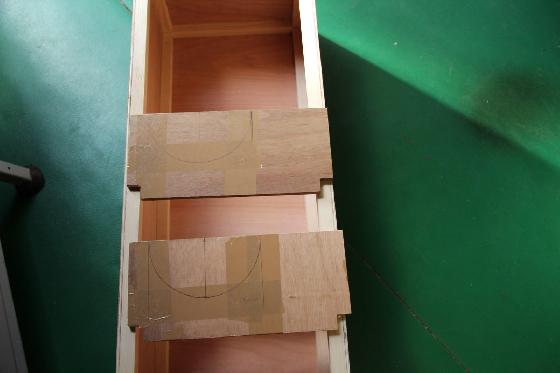

On peut voir ci dessous le tracé de découpe. j'utilise du "scotch a carton" à l'endroit de la découpe afin d'éviter d'avoir des éclats de contreplaqué.

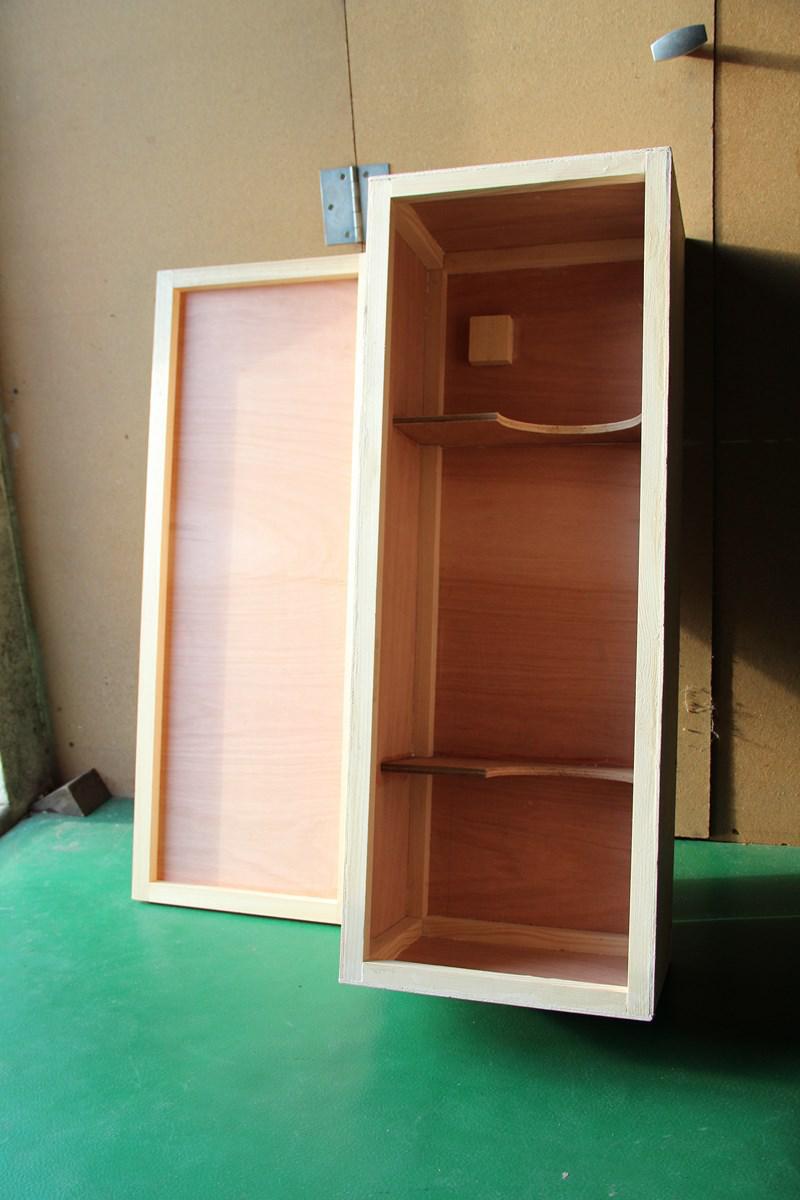

Mise en place des bers dans la boite. on apperçoit la cale pour le porte oculaire :





Vient ensuite l'assemblage du couvercle avec une charnière type piano puis la mise en peinture.

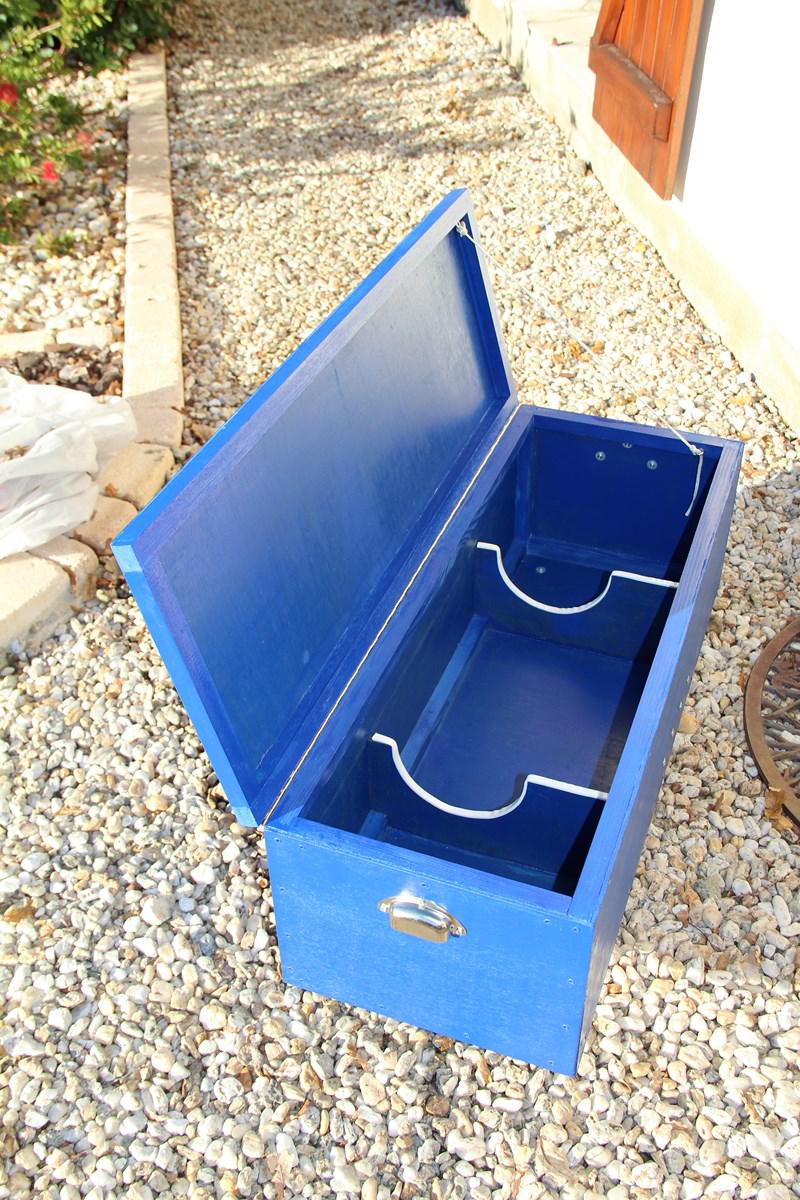

Sur l'image on voit la "tranche" des bers en blanc, ce n'est pas de la peinture mais du joint de porte en mousse qui permet de poser le tube sans l’abîmer; cela permet aussi d'éviter qu'il glisse. j'ai aussi garni la cale du porte oculaire avec ce joint. (les plans du ber sont fait en tenant compte de ce joint et donc à adapter à l'épaisseur du joint dont on dispose).

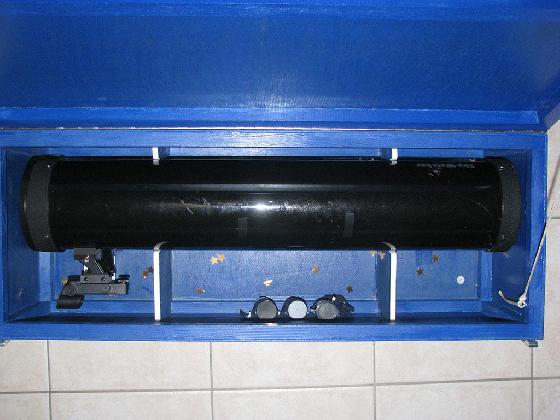

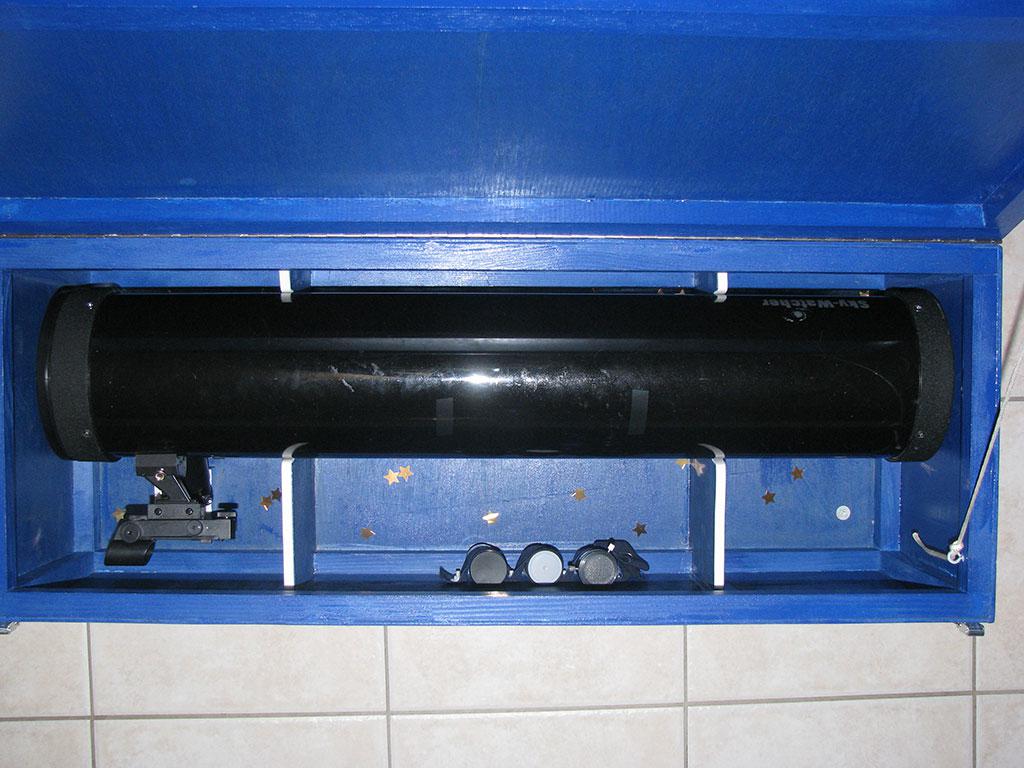

une fois le tube dedans on obtient quelque chose comme ça...





Voilà ...servir à température ambiante par une belle nuit étoilée...



c'était ma modeste pierre à l'édifice !
