focale de la televue 2x

[Churros]

Bonsoir à tous



Dès que le beau temps reviendra (leeeeet's the sunshiiiiiiine!!!!!!!) je vais poursuivre mes prises de vues sur Jupiter, pour, enfin, arriver à en faire une belle.... put**n j y crois.



Je vais utiliser une barlow 2x televue.



Est ce que quelqu'un connait la distance focale de cette lentille?



Je sais que je peux la déterminer à partir d'une image de Jupiter par exemple mais pour cela il faudrait que j en prenne une...



Je me dis qu avec le temps, quelqu un quelque part à forcément déterminer cette focale.



Merci pour l'info.



Ceux qui sont sous les nuages comme moi, ne perdons pas espoir!

Ceux qui ont beau temps... allez y et racontez nous...



A+

[paradise]

Ta réponse est là, mais sors la calculette : http://www.webastro.net/forum/archive/index.php/t-47429.html

[Churros]

merci Paradise je vais jeter un oeil

[olivdeso]

En fait tu peux le déduire de la courbe donné sur le site de Televue ici:



http://www.televue.com/engine/TV3b_page.asp?id=52&Tab=_photo#.UuBTghBKGM8



Tu vois qu'on a x2 pour 0mm de tirage et x3 pour 88mm de tirage. Or on connais la formule de la barlow rappelé sur le lien ci dessus:



[ (tirage en mm / focale de la Barlow) + 1 ] = G le grandissement (donc quand on est à x2, en sortie de la barlow, c'est la distance interne de la barlow qui fait tout le tirrage)



-> la focale est donc 88mm



ceci dit pour tu as la courbe de TV pour t'éviter de te faire des noeuds au cerveau...

Modifié 22 janvier 2014 par olivdeso

[Churros]

Reprenons



tirage en mm = (G-1)x(focale barlow)

tirage en mm = (2-1)x(focale barlow)

tirage en mm = focale barlow



Ce qui voudrait dire que la focale de la barlow est égale au tube allonge de celle ci.

Pour un grandissement de 3 fois, il faut que je double cette distance de tirage (3-1)x(focale barlow).



Je m en vais de ce pas mesurer le tube allonge.



A+

Modifié 23 janvier 2014 par Churros

[Churros]

mesure faite



longueur du tube allonge = 76mm



Le capteur de la ccd est en retrait par rapport au bord du porte oculaire de la barlow du coup j estime la distance lentille/CCD à peu près à 82mm

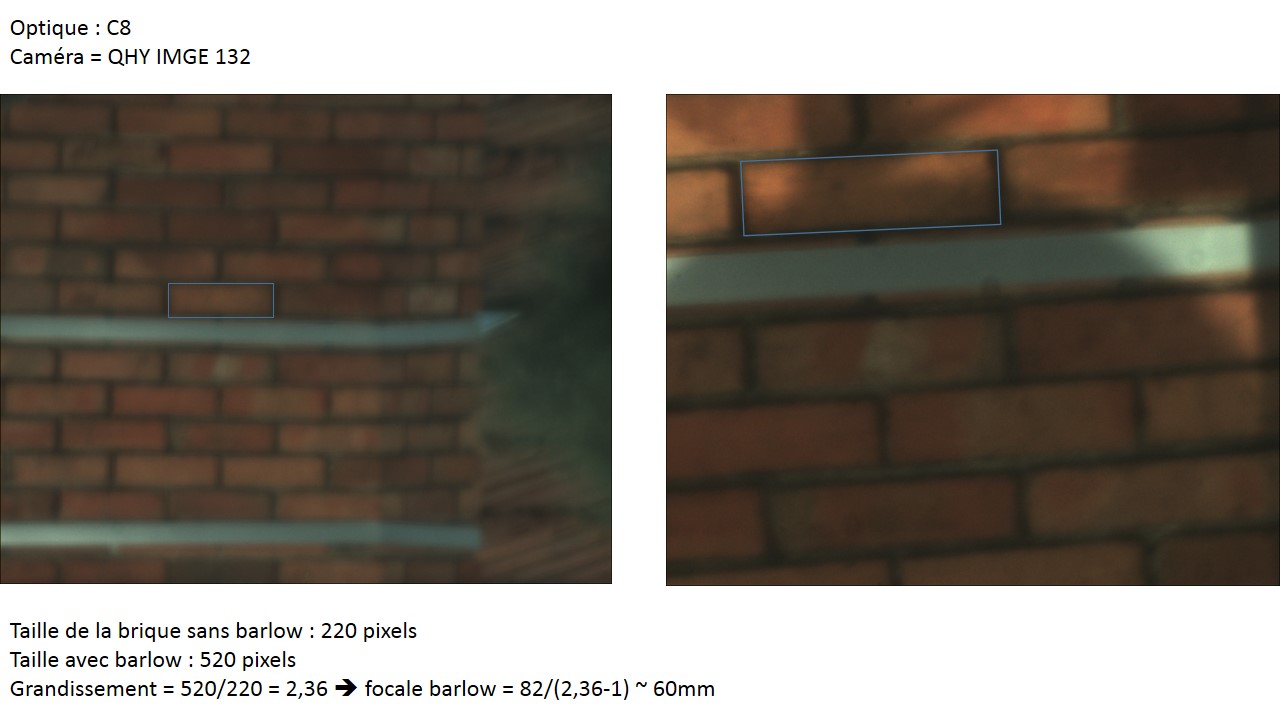

Vérif par l'image

cheminée dans la banlieue parisienne

photos avec et sans barlow



Je trouve une focale de 60mm.

[olivdeso]

en fait la distance au capteur est un peu plus longue:

- tu as 12,7mm de distance interne à la CCD

- il faut soustraire 0,2mm pour le filtre Ir (1/3) de 0,7mm

donc 12,5mm au total

Modifié 23 janvier 2014 par olivdeso
