ordre des lentilles d'un oculaire

[thi888]

[thi888]

bon encore raté pour les photos, j'essaye autre chose

[thi888]

[Leimury]

Pense bien à mélanger toutes ensemble les lentilles de tes Edge avant de vouloir les remonter



Tu crois que ça existe un oculaire Niçois ?



Du coup je comprends mieux pourquoi Télévue présentait ses oculaires dans un plateau de fruits de mer.



Tiens, je suis allé sur leur site, les photos ont changé.

Du classique fond étoilé, exit le plateau de salade.

[thi888]

pouvez vous m'expliquer comment poster les photos, je n'y arrive pas.

[teddelyon]

Allez, je te remets la séquence :

- Tu passes la souris sur l'onglet "galerie" dans le bandeau du haut puis tu cliques sur "ajouter une image"

- Etape 1 : Tu choisis une catégorie pour la photo

- Etape 2 : Tu ne choisis pas de dossier spécifique pour le moment

- Etape 3 : Tu passes sur les premiers cadres et tout en bas tu choisis ton fichier, tu peux éventuellement le redimensionner si trop gros, puis tu cliques sur "envoyer l'image"

Ton image est maintenant dans ta galerie perso.



Pour insérer cette image dans un message, tu survoles l'onglet "galerie", tu cliques sur "galerie perso" puis ensuite sur ta photo, tu choisis la taille de la miniature puis tu copie le "code à insérer" en entier que tu colles dans ton message... c'est fait !



Tu arrives à copier les images dans ta galerie perso de WA ?

Si oui, il ne te reste plus qu'à copier EN ENTIER (faut scroller à droite) le lien dans ton message sans rien ajouter d'autre (ni balise, ni code ni rien seulement le lien)...



Tes photos viennent encore de ton hébergeur !!! je sais j'ai copié/collé le lien passe par la galerie de WA, c'est bien plus facile !!! Allez un effort quoi, tu vois bien qu'on commence à "se dissiper"

Modifié 31 janvier 2014 par teddelyon

[Leimury]

bon encore raté pour les photos, j'essaye autre chose



Bonjour,



Dans le fenêtre de rédaction des messages, tu as des icônes au dessus du rectangle de saisie.

Cliques voir sur l'agraffe, ça permet de gérer les pièces jointes.



Tu peux aussi en passer par ta galerie et y stocker tes images.



Bon ciel

[Great gig in the sky]



Du coup je me sens tout seul, je n'ai jamais démonté mes oculaires actuels



Ce qui peut sous-entendre qu' il a déjà dû démonter quelques Huygens et Ramsden , voire Kellner ou Plössl , il y a longtemps !!!

[thi888]



[thi888]

ouf ça vient

[teddelyon]

Super, on va pouvoir avancer

[popov]

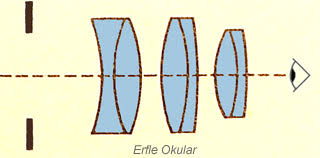

Je remet juste le schéma sous tes photo

[thi888]

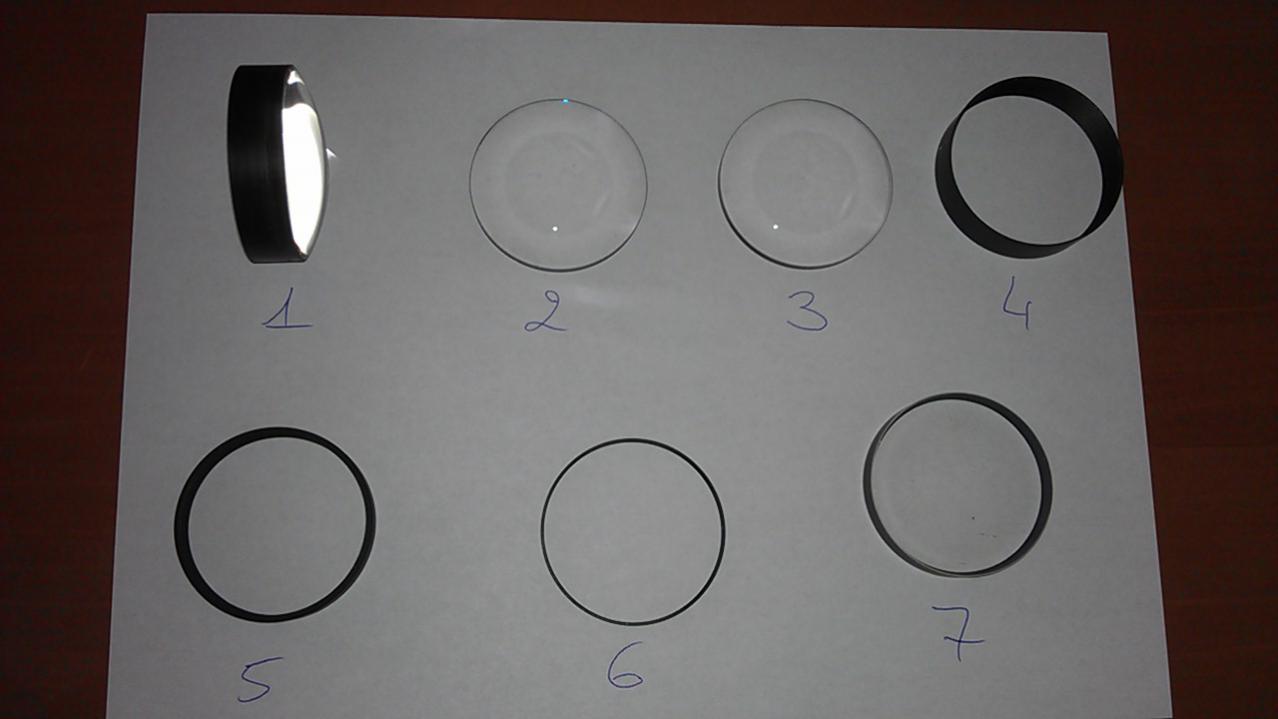

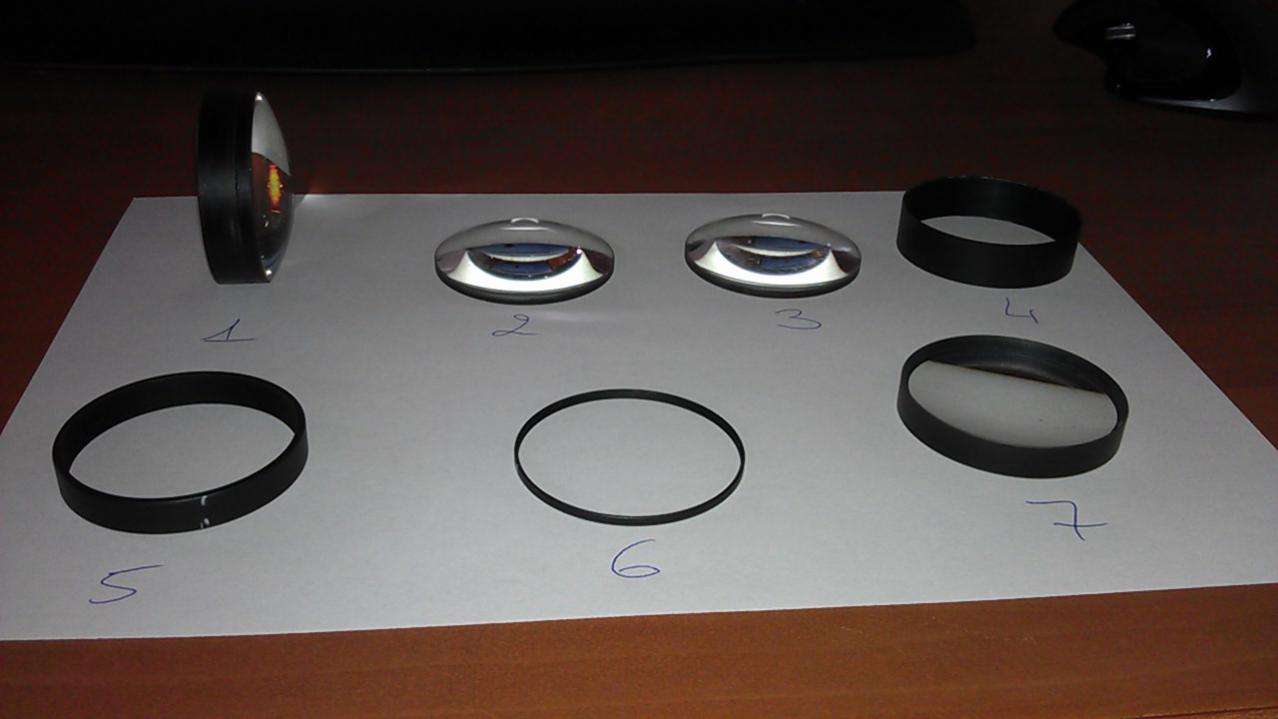

Bon voilà pour les photos

[popov]

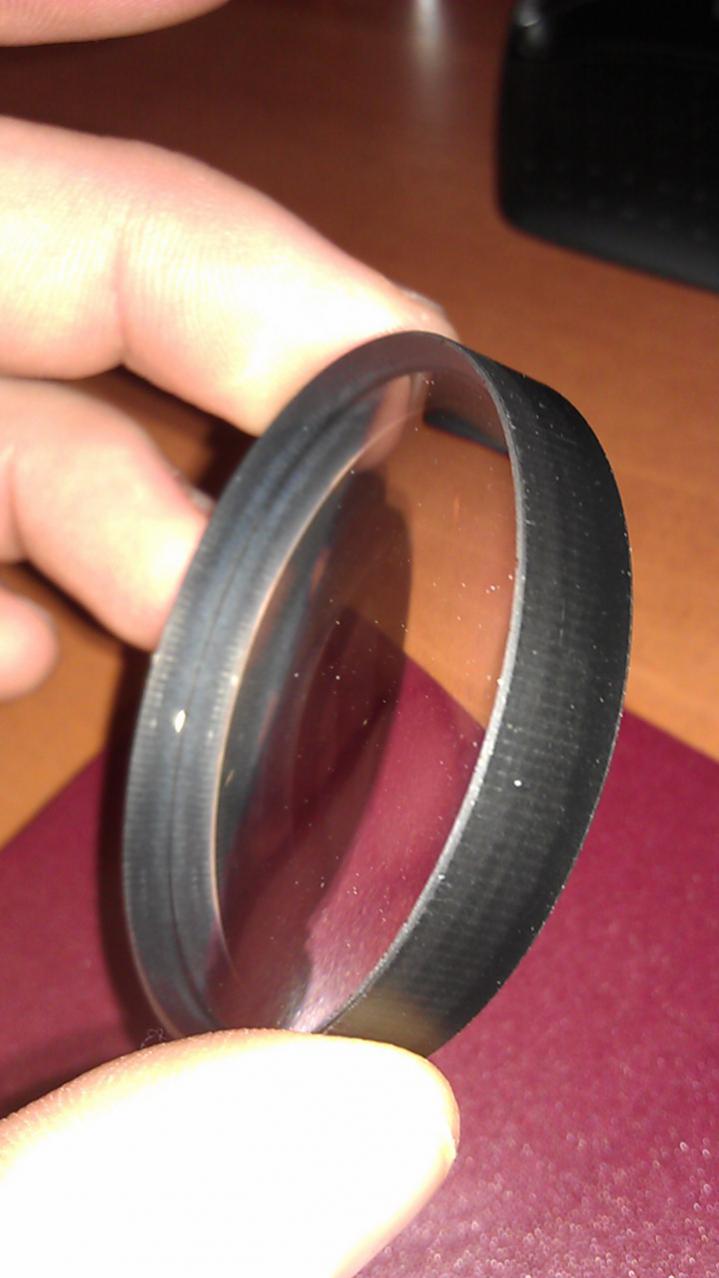

Est ce que la 7 est une concave/convexe ? (creuse d'un coté et en bosse de l'autre)

Ou y'a un coté plat et l'autre en bosse ? ou les deux en creux ?



Presque meme question pour le doublet en 1 ? Il est plat d'un coté ?

Modifié 31 janvier 2014 par popov

[thi888]

Bon je dois aller chercehr les enfants à l'école, puis le petit dernier à la piscine, et esuite j'ai une réunion ce soir jusqu'à 22h, donc je reviendrai sur le site vers 22h30 / 23h

Ca vous laisse le temps de réfléchir.

MErci pour votre aide.

[thi888]

elle est légérement concave des cotés, mais un un peu plus que l'autre.

[thi888]

allez encore 15 mn avec vous, je n'arrivais pas à poster les photos car je passais par réponse rapide et pas réponse, c'est réglé.

[thi888]

bon finalement je serai de retour vers 16h45 jusqu'à 18h30, et là je ferai ce que vous me direz pour les solutions.

A tout à l'heure

[Leimury]

Allez, je tente le Quinté+ en partant de l’œil vers le coulant





Inversée:









Inversée:





Sens inconnu, pour que ça ne cogne pas celle d'avant:



Avec des images plus petites ce serait plus facile

Modifié 31 janvier 2014 par Leimury

[thi888]

Bien essayé mais ça n'est pas ça, car une entretoise ne se positionne pas bien sur le lentille, provoque une sur-épaisseur et du coup le coulant ne s e visse pas à fond.

[thi888]

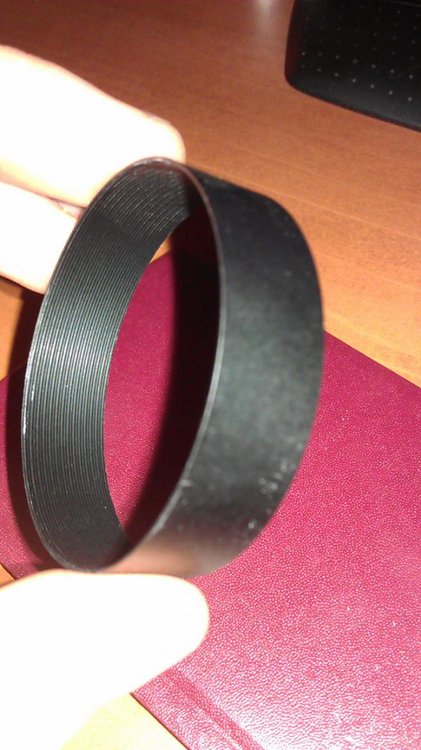

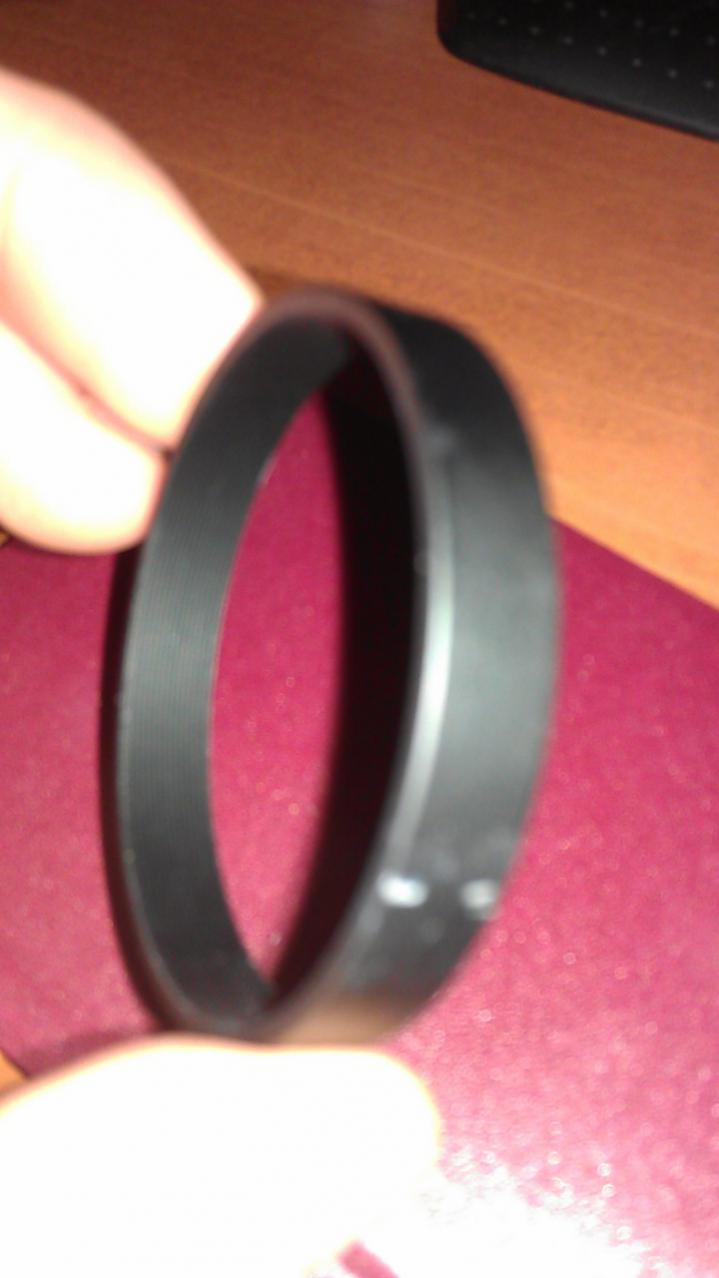

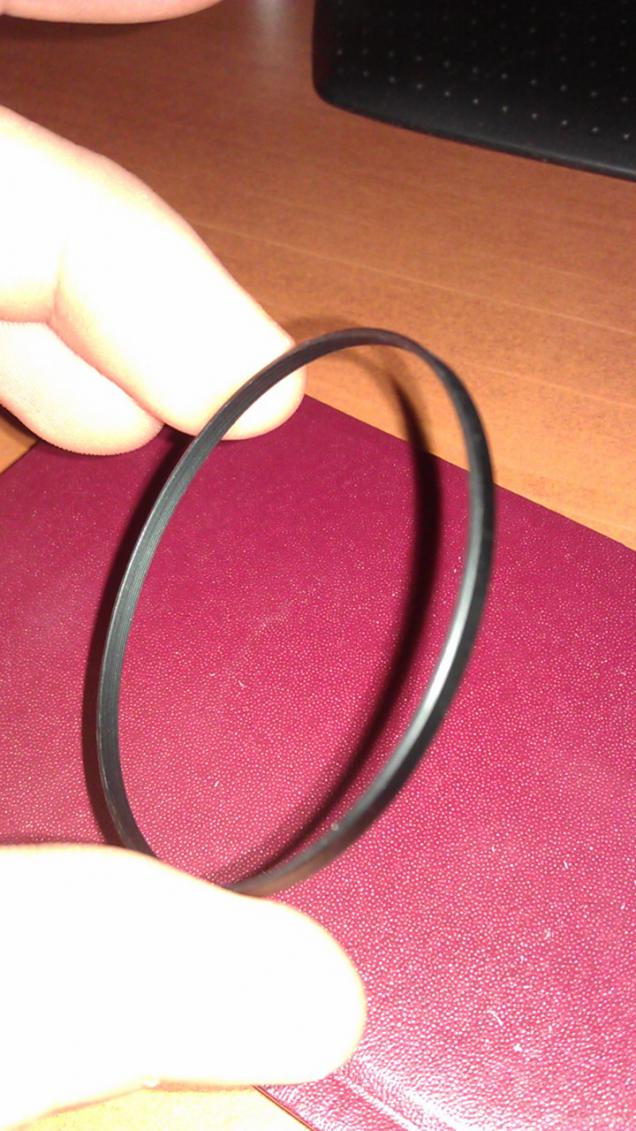

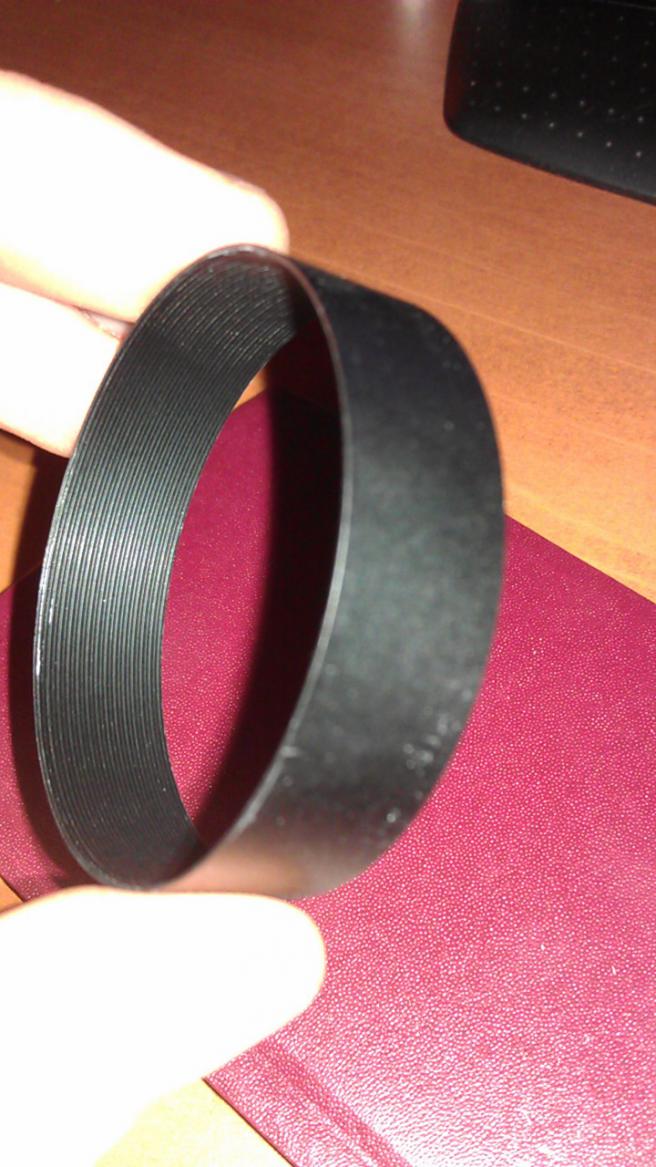

ce que je peux vous dire, c'est l'entretoise 5 ne se positionne pas bien sur les lentilles 3 et 4 et provoque une épaississeur, par contre les entretoises 6 et 4 peuvent aller partout, si ça peut aider

[starac]

... fais bien gaffe aux convexités des lentilles et à la hauteur des entretoises, pour pas que les surfaces de deux lentilles entrent en contact et se frictionnent ... dans ce cas, le sens des lentilles ne doit pas être bon, ou alors c'est une entretoise plus haute qu'il aurait fallu choisir pour les séparer ...

[thi888]

Bon, je ne veux pas me réjouir trop tôt, mais je viens de tomber sur une combinaison qui me donne pour la première fois l'impression d'avoir tout le champs de mon oculaire, car avec les autres combinaisons, j'avais une petite fenêtre avec bcp de noir autour.



Voici ce que je viens de mettre (de l’œil vers le coulant)

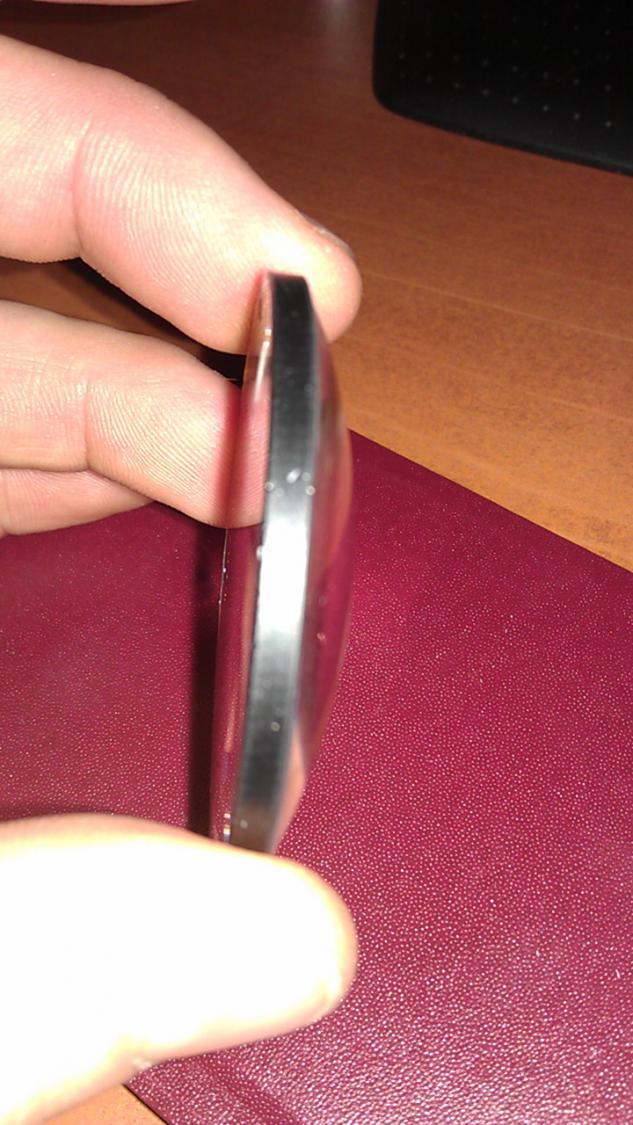

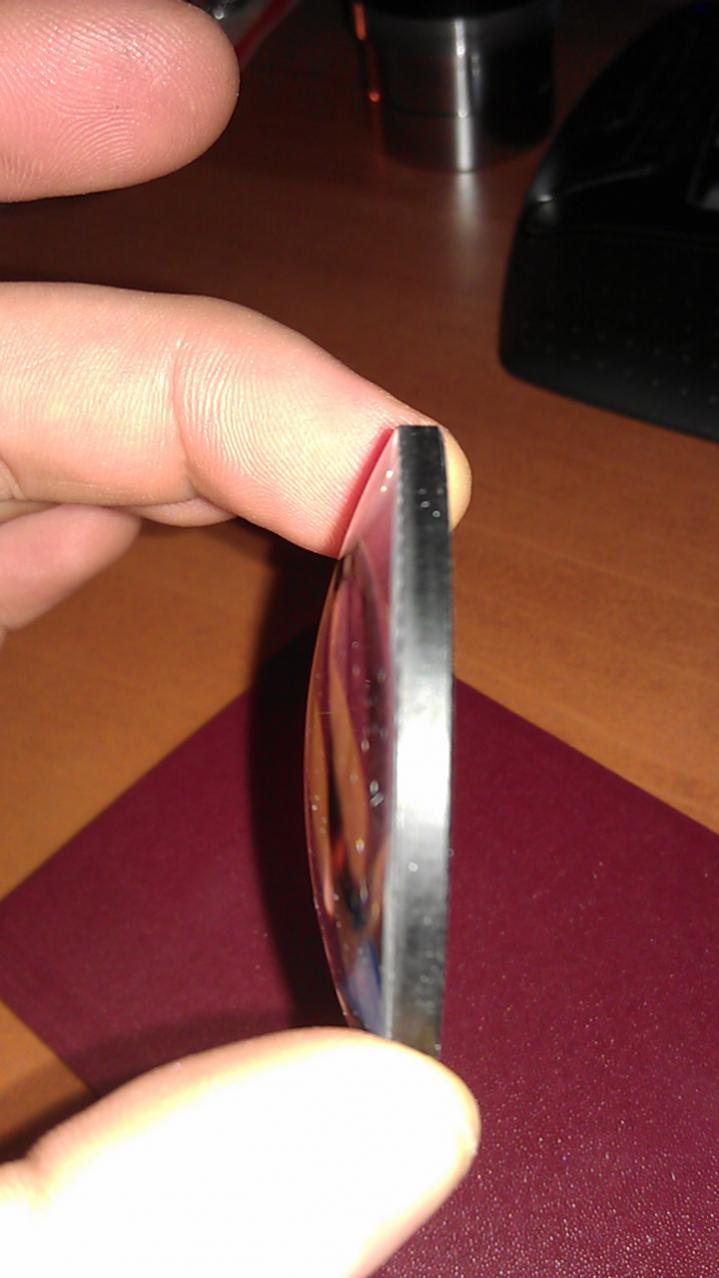

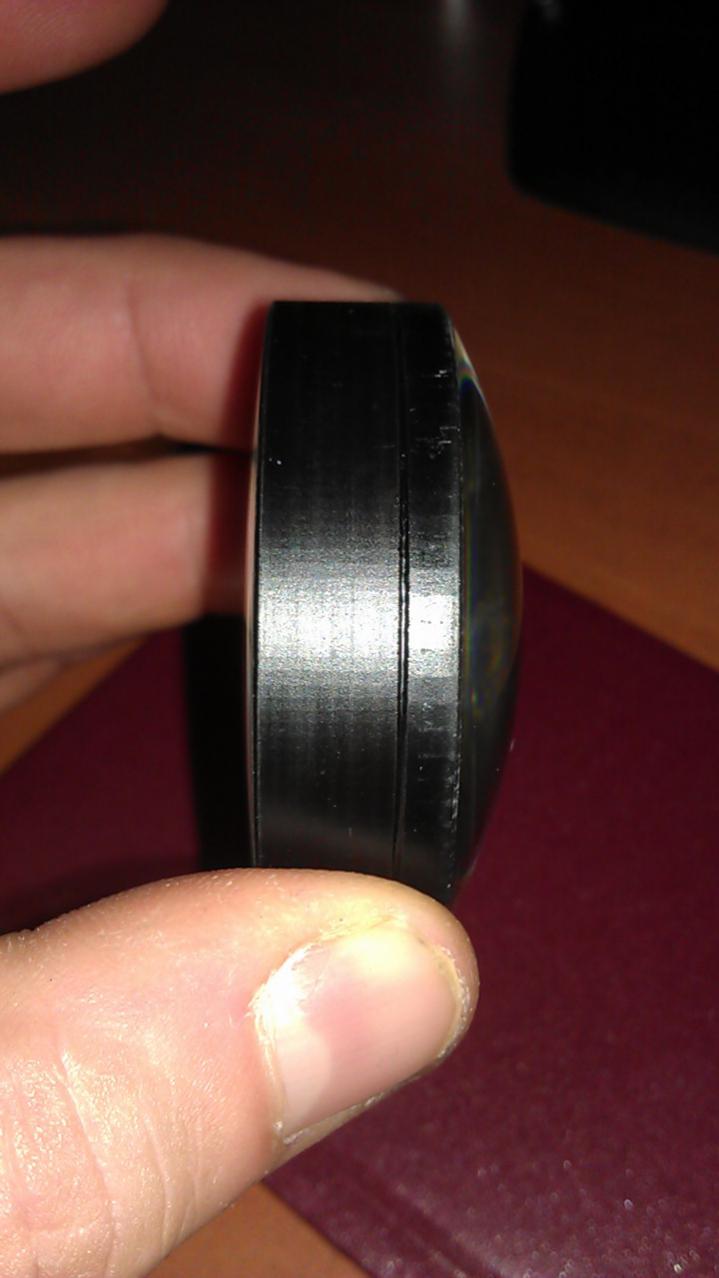

La 255 (ou la 2) inversée (coté bombé vers le milieu de l'empilement), la 261 (ou la 1) bombé vers le coulant, la 258 (ou la 7) là pour le sens??(vu qu'il y a peu de différence), et enfin la 263 bombé vers le milieu.



Peut-être peut-on encore améliorer cette combi, mais comment en être sûr, je vais essayer tout de même.

[thi888]

bon en fait la 258 ne peut pas être inversée.

je pense être vraiment sur la bonne combi

Qu'en pensez vous?

[syncopatte]

Ben, teste en terrestre et sur le ciel.



(j'ai eu un 14mm W70 dont une lentille était montée à l'envers, ce sur le ciel que les déformations en bordure de champ m'ont sauté - agressivement - à l'oeil)



Une fois OK, bien noter le comment, démonter, nettoyer et remonter le plus proprement possible.



Patte.

[thi888]

Bon je viens encore d’inverser des lentilles et des entretoises, et j'en reviens à cette combinaison, je n'ai pratiquement plus de doute quant à l'observation terrestre avec cet oculaire.

Alors je crois pouvoir crier Eureka!!

A tester sur le ciel...

De plus je l'ai bien nettoyé et il est je pense plus propre qu'avant, puisque je n'ai plus de dépôts noirs comme c'était le cas avant.

En tous cas je tiens à tous vous remercier pour le temps et l'aide que vous m'avez consacré, et c'est promis, plus jamais je démonterai un oculaire pour le nettoyer.

Me voilà sûrement avec l'oculaire le plus cher du monde (si on le ramène au prix de l'heure) : d’ailleurs si qq'un veut l'acheter, revendez votre voiture pour vous le payer.

Un grand merci encore, et si je peux rendre service...

[syncopatte]

Dépôt noir?



Tu n'as pas enlevé le noircissement des tranches j'espère?



Patte.

[thi888]

non c'est du dépôt qui vient du vissage du coulant dans le corps de l'oculaire.

[Captain Flam]

Bon aller je m'y colle

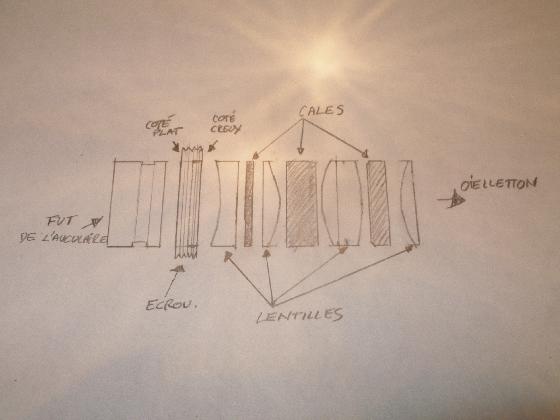

Pour remonter ton oculaire



Tu remet tes lentilles et tes cales dans ce sens

Si tu fait exactement comme mon dessin tu devrais y arriver

la lentille doublée N°2 est à mettre dans le sens (le plus bombé coté coulant)

les lentilles N°1 et 3 sont identiques

la lentille N°4 est concave se coté va vers le coulant

bien suivre le dessin

J'ai vérifié sur mon oculaire:wub:





Bonne chance et ne recommence pas à jouer les chirurgien je ne serai pas toujours dans les parages pour t'aider;)



Fab le roi des TUTO (mon nouveau pseudo)

non je garde celui que j'ai car je sauve la planète et les astram en difficultés

Modifié 7 février 2016 par Captain Flam

[starac]

non c'est du dépôt qui vient du vissage du coulant dans le corps de l'oculaire.



Re-,



même coup ici à l'époque sur mon WALER 17 ... ennuyeuses ces "saloperies" dans le champ de vision où tu te dis qu'il faut vivre avec jusqu'au jour où t'en as tellement marre que tu démontes quand même ...



Comme Patte, bien noter l'ordre de remontage final (lentilles et entretoises), voire faire des photos au fur et à mesure du montage ... on ne sait jamais si on est obligé de recommencer.



marrant quand même, ce fil , et bien vu pour la salade niçoise ...



stp, confirme si c'est bon ... à suivre ...
