Recherche notice montage viseur polaire GP2

[popov]

Bonjour à tous !



Quelqu'un sait il où trouver la notice ou un tuto de montage pour les viseurs polaires vixen GP - GP2 ?



Y'a plein de pièces dans la boite et je suis largué. Possible que tout ne serve pas mais je préfèrerai être sûr...



Par avance merci de votre aide

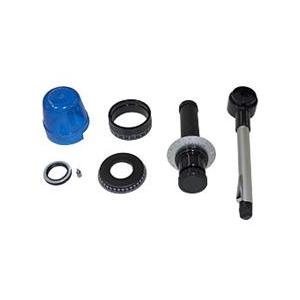

PS : une photo du kit :

[benjamindenantes]

Je vais pouvoir t'aider mais là tout de suite j'ai pas le temps.

Je te réponds ce soir.

[benjamindenantes]



Axe AD:



1-Glisser la bague gradué (2) dans l'alésage. Rainure coté monture autour de l'écrou AD.



2-Bloquer en rotation la bague (2) avec la vis (6). La vis entre dans le perçage visible dans la bague (2). Le corps de la monture est taraudé pour recevoir la vis (sur le dessus)



3-Visser le viseur polaire (3) équipé de son cercle gradué.



4-Mettre le capuchon (1)





Axe DEC:



1-Dévisser à la main l'écrou de blocage de la barre de contre poids.



2-Glisser l'écrou moleté (5) dans la rondelle graduée (7).

Rondelle (7) comme sur la photo et partie plastique de l'écrou (5) en contact avec la rondelle (7).



3-Visser l'ensemble sur l'axe DEC



4-Resserer à la main l'écrou de blocage de la barre de contre poids.

[popov]

Super Benjamin !!!



C'est sur l'axe Déc que j'ai vraiment bloqué.



Pour l'AD j'avais fait ce montage mais avec

un petit jeu. Vu qu'il n'y manquait rien j'ai

du mal viser un truc (ou pas à fond). Je

reverrai ça ce soir.



Il y a deux petites vis n°6 de fournies, peut

être que le perçage du corps de la monture

est différent suivant les versions de GP, du

coup l'une des deux ne servira pas.



Encore mille merci pour ton aide

[benjamindenantes]

C'est normal que la bague graduée en AD bouge un peu. La vis sert juste à la bloquer en rotation. Ne cherche plus, ça me semble bien monté.

Dans les faits, je ne me suis jamais vraiment servi des cercles.

Je jette la monture, je mets la polaire au centre du viseur et je décale la polaire dans le petit cercle à l'angle qui convient en fonction de l'heure.
