Installation ROBOSFOCUS sur un Newton

[-Amenophis-]

Bonsoir les amis,



Grâce à notre ami shn13, j'ai pu acquérir un Robofocus pour l'installer sur mon Newton.



Avant de faire quoique ce soit, je préfère avoir vos conseils concernant l'installation car je ne sais pas du tout comment faire.



Voici quelques images :





]





Comment fixer le tout maintenant ?



Merci d'avance les zamis pour vos réponses

[armelk]

Bonjour,



de mémoire, il faut tordre la plaque à 90° afin de faire un angle droit et ensuite le fixer grace aux vis du crayford.

Regarde ici sur mon site, pour le SW

Ici pour ma bricole sur mon DDG du Celestron



Amicalement



Armel

[-Amenophis-]

Merci Armel, je vais bricoler tout ça ce week-end alors

[-Amenophis-]

Armel, tu as donc enlevé les vis alen pour pouvoir fixer la plaque et les remplacer par les vis fournies ?

[astroreunion]

Salut,



avec quel boitier vas-tu commander le robofocus?



Amicalement,



Gérard

[-Amenophis-]

J'ai le boitier Robofocus avec mais je vais m'en servir avec FocusMax sur PC lors de mes soirées d'acquisition.

[armelk]

Armel, tu as donc enlevé les vis alen pour pouvoir fixer la plaque et les remplacer par les vis fournies ?



Bonsoir,

Sur le newton, j'ai utilisé les vis fournis dans le kit.

Pour leC9, j suis allé acheter des vis dans un magasin d'électronique car celles fournis étaient trop courte de 2mm.



Armel

[christiand]

Pour leC9, j suis allé acheter des vis dans un magasin d'électronique car celles fournis étaient trop courte de 2mm.



Bonsoir, dis moi, comment fais tu si tu utilises un réducteur avec le C9 ? Le moteur est il facilement débrayable pour dégrossir la MAP en tournant le crayford manuellement ? Ce n'est pas trop usine à gaz ?

[armelk]

Bonsoir, dis moi, comment fais tu si tu utilises un réducteur avec le C9 ? Le moteur est il facilement débrayable pour dégrossir la MAP en tournant le crayford manuellement ? Ce n'est pas trop usine à gaz ?



Bonsoir Christian,

Je n ai jamais utilisé mon réducteur, manque de temps et surtout de météo

Il est possible de le mettre a l'arrière du crayford.

Pour le débrayage, jamais fait non plus avec le raquette (avant/arrière + variateur de vitesse) pas nécessaire.

Si la map est vraiment trop loin, je mets le map moteur a la moitié et je fait plus moins la map avec mon crayford.

J affine ensuite avec la mal électrique.

J espère avoir été clair ?



Armel

[-Amenophis-]

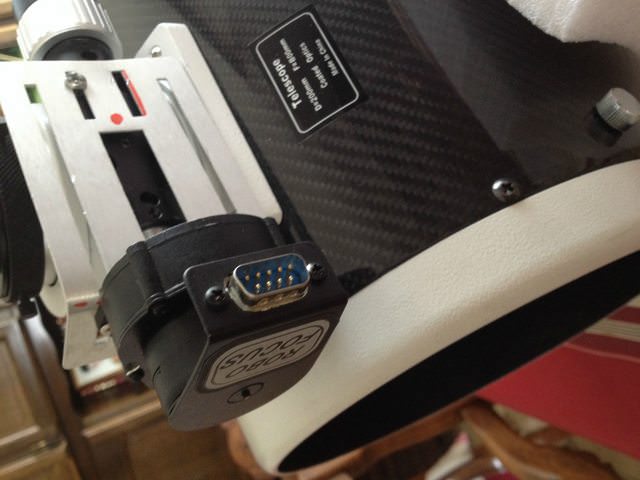

Bon, j'ai réussi à fixer le robofocus sur mon crayford. Maintenant, je me penche sur la connectique car voici les différents fiches de connexions :

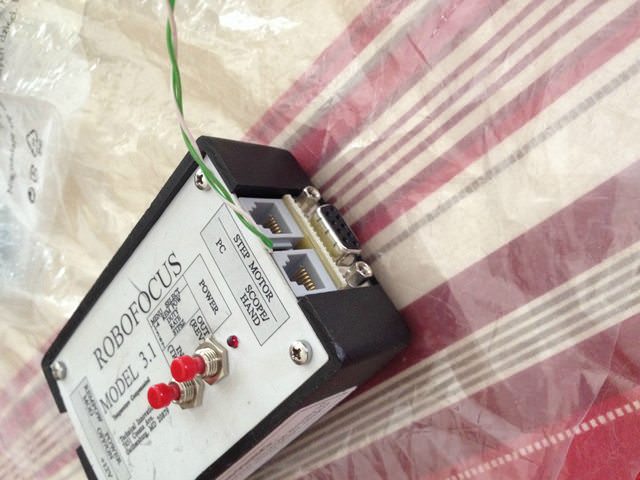

Au niveau du boitier :

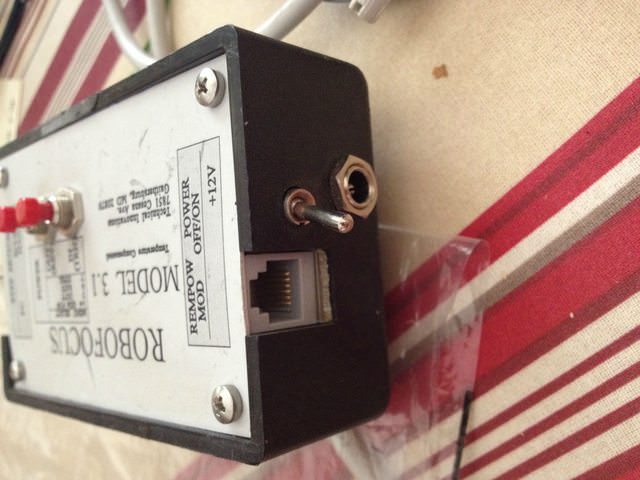

L'autre côté :



Tout d'abord, je n'ai pas de câble pour l'alimentation afin de le brancher sur la prise 12v visible sur la photo ci-dessus.



Voici ensuite la connection du Robofocus :

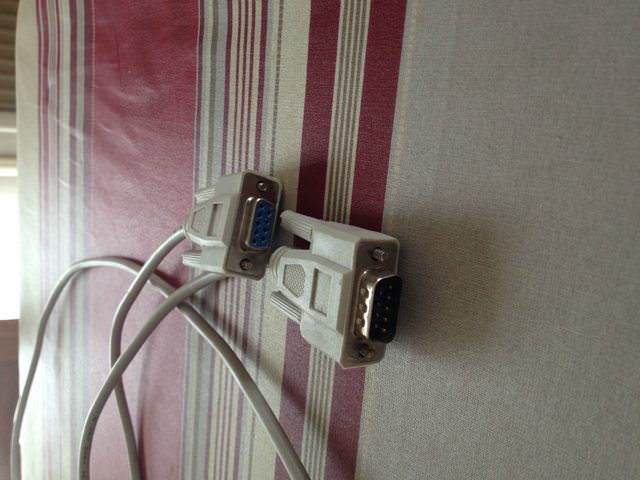

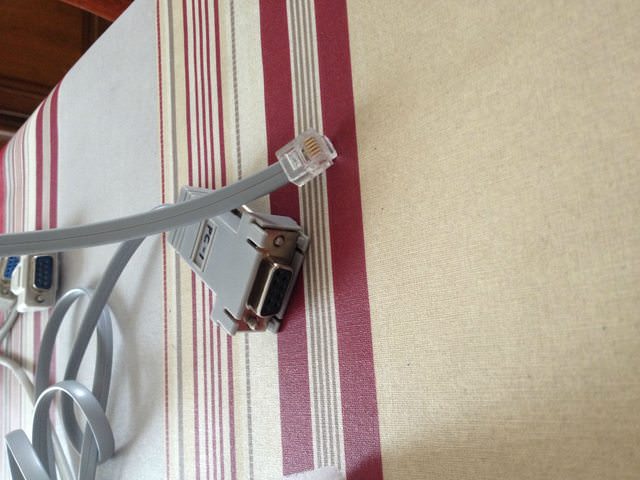

Et les câbles qui m'ont été fournis :





Je n'ai pas de sorite (ou entrée) RS232 sur mon ordinateur portable HP (Pavilion g6).

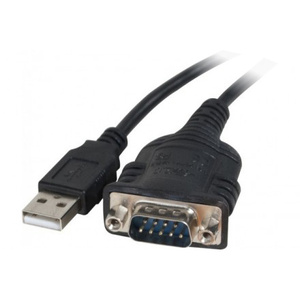

J'ai donc trouvé cela sur internet :





Je ne sais pas si je peux utiliser ce système pour brancher le RS232 sur mon ordinateur.



Ensuite, pouvez-vous m'indiquez comment je pourrais faire pour l'alimentation ?



Merci d'avance les zamis.

[-Amenophis-]

PS : je n'ai pas de câble d'alimentation du boitier. Comment faire ?

[yannp29]

PS : je n'ai pas de câble d'alimentation du boitier. Comment faire ?



Un fer à souder, un fil et un connecteur et puis zou:?:

Y-a-t-il le symbole donnant la polarité quelque part sur le boitier?

Sinon, 99% du temps, le positif est au centre.

Si tu veux être sur, trouves un 0V et sonne au multimètre.



Yann

[-Amenophis-]

merci yann mais moi et l'électronique

Le cable RS232 ne fournit pas d'énergie ?

[abstract]

Bonjour,



Même question que Christian mais je n'ai pas compris la réponse.



Avec ce montage, si j'ai bien compris, il n'est plus possible de tourner la molette à la main. Les moteurs dont vous disposez peuvent tourner suffisamment vite si besoin?



Je souhaiterai faire un montage mais pour une molette qui contrôle le primaire mais pour l'instant je n'ai pas trouvé comment je pourrais faire un système débrayable pour passer en map manuelle.

[yannp29]

Salut,



Non le rs232 ne fournit pas d'énergie.

Attention tout de même (je ne connais pas ce système) une prise db9 ne veut pas obligatoirement dire que c'est du rs232 (ex sur EQ6 où les niveaux n'ont rien à voir).

Si la broche 5 est reliée au 0v tu peux voir si tu as une continuité avec une de tes broches d'alimentation.

Je me comprends mais comme tu n'es pas électro quelque chose et qu''on est sur un forum ce n'est pas facile à expliquer sans que tu risques de faire une fausse manip. Ce qui serait dommage pour une chose aussi bête.

À 99% je suis sur qu''une alimentation standard avec le positif au centre et le 0 sur l'extérieur ce sera bon, mais il suffit que ce soit le contraire cette fois la et tu seras marron.

Un utilisateur du robofocus pour lui répondre?



Amicalement,



Yann

[ZeSly]

À 99% je suis sur qu''une alimentation standard avec le positif au centre et le 0 sur l'extérieur ce sera bon



Allez même 100% ! D'après la photo de l'alim fournie avec :

http://www.robofocus.com/store/photos/rf001.jpg

[yannp29]

Hé ben voilà:-)

En plus la réponse était sur le site du fabricant.

Amenophis tu as ta réponse.



Merci à zesly.



Yann

[-Amenophis-]

Merci les zamis

(ps : le kit que j'ai pris ne contenais pas l'alim).
