Problème avec un Maksutov..

[DiY171]

Bonjour à tous, j'espère être dans la bonne section..

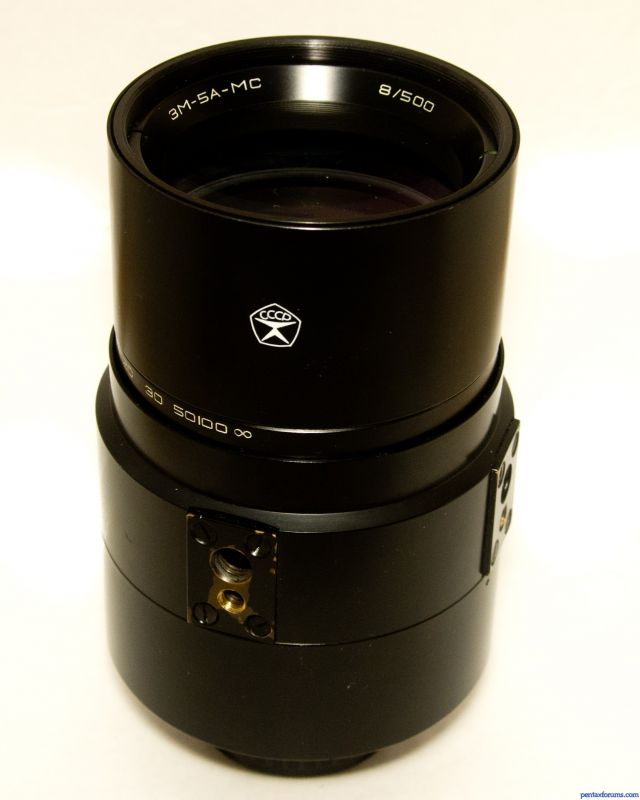

J'ai un petit souci avec un objectif à miroir. C'est un 3M-5A Maksutov 500mm f8.



Image:





Le problème est que lorsque j'effectue une mise au point (en plein jour), je n'ai aucun piqué. Mais absolument aucun. Avec le liveview du réflex, j'ai l'impression de voir deux images qui se superposent.



Est-ce dû à une mauvaise collimation ? Si oui, comment puis-je régler cela ?



Sinon, quel pourrait-etre le problème ?



Merci de tout aide, je serais bien triste d'avoir gaspillé 50€ là-dedans, surtout que je sais qu'il peut être bon....



Edit:

Voici des photos qui montrent le bokeh :

https://www.dropbox.com/s/kmjxfjlygle49t3/IMGP0687.jpg



https://www.dropbox.com/s/g96aig46bztcgqf/IMGP0686.jpg

Modifié 16 février 2014 par DiY171
Ajout de photos

[c comme ça]

Bonjour ,



Je ne connais pas ce type d'objectif de fabrication soviétique (CCCP). Pourtant les soviétiques étaient plutot bon en optique, d'autant plus que le système Maksutov a été inventé chez eux !!



Est-ce que par curiosité tu as essayé de pointer une étoile en défocalisant pour faire apparaitre la série d' anneaux ?

Cela permettrait de savoir si oui ou non l'objectif est décollimaté.



Maintenant reste à savoir si il est possible de collimater ce genre d'objectif ?



Au vu des photos animalières que l'on trouve sur le net, cet objectif semble plutot bon.



A tout hasard je te donne ce lien ci-dessous qui explique comment collimater les maksutov.



http://www.company7.com/library/orion/Inst_makcasscollim.pdf



Le truc à faire pour savoir rapidement si l'optique est parti en vrille c'est de regarder le reflet de son oeil dans le miroir secondaire (c'est en image sur le lien)

Si un "croissant noir" apparait sur les bords c'est que l'optique à un sérieux soucis de collimation

Modifié 16 février 2014 par c comme ça

[DiY171]

Merci pour le lien !



J'essaierai un test ce soir sur une étoile (si il n'y a pas de nuage, parce que ces temps-ci...)



J'ai fait le test avec l'oeil et wow, c'est un énorme croissant que j'ai ! Donc je suis quasiment sûr qu'il faut le collimater à nouveau.



Maintenant, comment réalise-t-on cela (sur cet objectif)...

[astrocg]

;)sur la première photo on voit des couronnes blanches avec un disque noir à l'intérieur qui est pas mal centré; ce qui voudrait dire que la collimation est bonne



pour moi il s'agit d'un problème de mise au point; avec le montage en place, celle ci est impossible



au fait quel est le montage précis?



j'ai eu un tube russe comme çà; du béton; on peut monter dessus çà ne bouge pas

normal les usines d'armement ont été reconditionnées à l'époque donc la "ferraille" utilisée et la fabrication procèdent du même état d'esprit



Chris;)

[DiY171]

J'ai fait hier soir un test sur un point distant lumineux. J'ai obtenu un donnut "triangulaire" lorsque je défocalisais légèremment, donc je ne vois qu'un problème de collimation..



astrocg, as-tu une idée de comment régler la collimation sur ce genre d'objectifs ?

[Bison]

Bonjour



Su la bague interne (celle qui porte les inscriptions 3M 5A ...) on voit deux encoches qui indiquent que l'ont peut visser/dévisser cette bague. Tu devrais peut-être vérifier s'il n'y a pas une possibilité de réglage par là.

[astrocg]

mais parviens tu à faire la mise au point oui ou non?



car si on défocalise çà veut dire qu'on a focalisé avant



le mak russe que j'ai eu se collimatait qu'au niveau du secondaire avec un miroir séparé comme sur un schmidt-cassegrain

les meade etx se collimatent en jouant sur le primaire le secondaire étant formé d'un dépot d'aluminure sur le ménisque



Chris

[OrionRider]

Cet objectif MTO était produit par LZOS. Il est supposé donner d'excellentes images mais comme pour tous les objos catadioptriques sur les APN modernes, la MAP est très difficile et les images peu contrastées à la prise de vue, sans parler du bougé.



Donc peut-être que les mauvaises images proviennent d'une combinaison de facteurs: pied médiocre, MAP dans les choux et lumière insuffisante.



A ma connaissance on ne peut pas aligner les optiques sans tout démonter. S'il a vraiment pris une gamelle au point de dérégler l'optique, c'est mauvais signe.

[DiY171]

Merci Bison, astrocg et OrionRider



J'ai déjà eu un mirroir par le passé et j'arrivais à des images acceptables (pas ultra sharp mais c'était ok). Là c'est absolument horrible. Quand j'effectue la MAP, on voit comme "deux images" qui se superposent (ou en tout cas, essaie) car je n'arrive jamais à avoir une bonne MAP.



J'utilise aussi une lulu de 560mm et j'obtiens un très très bon piqué..



Pour informations complémentaires :



* Je n'arrive pas à obtenir une MAP satisfaisante, c'est flou flou et flou.. En gros, lorsque je tourne la bague de MAP, ça semble converger vers un point puis ça déconverge. Et même au point où ça semble converger le plus, c'est horriblement flou...

* Lorsque je défocalise légèrement un point lumineux distant, je n'ai pas un donnut rond

* Lorsque je regarde dans le miroir avec la méthode donnée par "c comme ça", j'observe un énorme croissant



La dernière phrase d'OrionRider me fait peur.. Je fais du manual focusing depuis des années, et je n'ai jamais vu ça auparavant..

[astrocg]

:?:comme il n'a pas de choc apparent et que mécaniquement c'est du béton (je me suis déjà assis sur mon ancien intes noir et rien ne s'est passé) il faut chercher ailleurs

mais on va trouver!

comme pour thi888 et son ordre des lentilles d'un oculaire



en mettant un oculaire au cul on voit quoi?



"celui qui cherche trouve" un certain docteur "J"

[OrionRider]

J'ai démonté quelques vieux objectifs Nikkor (jamais de zoom!) et j'en ai bavé, c'est très ardu. Mon 105mm f/2.5 est resté 6 mois en morceaux dans une boîte parce que je ne retrouvais pas l'endroit exact où les deux bagues hélicoïdales devaient s'encocher. J'essayais tous les deux-trois jours (96 combinaisons possibles) et un jour, miracle, c'est entré d'un coup au bon endroit. Je ne le regrette pas, c'est une optique exceptionnelle en astro!



Cela dit, un 500 à miroirs doit être bien plus simple et connaissant la mécanique russe, il ne doit y avoir aucun piège, c'est du 'no-nonsense', comme un T-62 ou une AK47.

Bref, foutu pour foutu, essaie de le démonter. Travaille sur une surface propre, fais des marques et des photos à chaque étape et ça devrait aller.



Bonne chance!

[OrionRider]

Euh, par hasard: c'est quoi ton boîtier? Un Canon? Et la bague M42?

Es-tu certain de pouvoir choper le foyer?



ça expliquerait tout...

[DiY171]

Bonsoir!



J'ai ouvert le machin, la vis qui sert le mirroir est kapüt, est-ce que ça peut avoir une incidence ? (J'imagine que oui mais je suis un newbie là-dedans)



Maintenant, comment trouver une vis qui corresponde...



OrionRider, j'ai un Pentax k5, donc aucun souci à ce niveau-là.. Le M42 (la bague ) ça fait des années que je m'en sers..



Astrocg, "en mettant un oculaire au cul on voit quoi?", je lui colle déjà un réflex au cul, est-ce qu'un oculaire changerait quelque chose ?

[OrionRider]

La vis, elle est comment, tu peux mettre une photo?

[DiY171]

Yep, voici la vis :



http://feb.imghost.us/FrV5.jpg



Désolé pour la qualité, c'est en proxi avec un objo adaptall, autrement j'arrive pas à la prendre en photo (trop petite)

[OrionRider]

merci, mais je voulais dire 'où elle se trouve normalement', donc avec l'objectif autour. Là sur la photo on n'a pas idée de à quoi elle sert et quelle taille elle a.

[DiY171]

Oops, oui je suis bête..



http://feb.imghost.us/Fs7h.jpg



http://feb.imghost.us/Fs8S.jpg



C'est la vis qui maintient le mirroir

[robton kob]

Bonsoir,

Je me demande tout simplement si tu arrives à choper la mise au point, les photos que tu nous montres démontrent un bokeh en "donuts" caractéristiques des arrières plans de cette technologie d'objos.

Du coup, peut-être y a-t-il un hiatus entre ton boîtier et ton objo?

[astrocg]

Oops, oui je suis bête..



http://feb.imghost.us/Fs7h.jpg



http://feb.imghost.us/Fs8S.jpg



C'est la vis qui maintient le mirroir



l'idée est de trouver le point de focalisation et donc de mise au point avec un oculaire

ou autre option pointer vers le soleil et regarder où se trouve la mise au point



parce que sur la deuxième photo on voit le miroir primaire (bloqué sommairement avec la vis) et le miroir secondaire est une pastille sur le ménisque

donc tout est ok pour que çà marche!



fais mes essais et dis moi Chris;)

[OrionRider]

Cette vis est seule à tenir le miroir? Bizarre car elle appuie directement sur le verre.

Normalement pour régler l'inclinaison du miroir il doit y avoir trois vis à 120° d'écart. Ou alors une bague tournante d'épaisseur variable. Regarde dans la partie que tu as retirée.



Est-ce que le miroir peut s'enlever? Comment est-il fixé? Es-ce qu'il bouge tout seul, en profondeur? Est-ce qu'il se met en oblique?

Sur les photos il a l'air bien plan.



Après, aussi vérifier la distance focale. MAP à fond vers l'infini, tu vises le soleil ou la Lune en tenant juste l'objectif en mains et tu regardes à quelle distance l'image se forme bien nette sur une feuille de papier. Normalement c'est ±45mm par rapport au plan du pas de vis M42. Si c'est plus de 45,5mm, c'est pas bon.

[Leimury]

Bonjour,





Ca ressemble tout de même vraiment beaucoup à du flou de bougé.

Tu tiens l'appareil à la main ou sur un petit pied photo ?



Avant de démonter quoi que ce soit je tenterais d'abord de bien fixer l'appareil et utiliser une télécommande ou le retardateur sur 10s.



Ensuite si c'est un objectif produit pour l'argentique il est possible que la position de MAP ne soit pas exactement la même sur un appareil numérique.



Bref, dommage que tu aies déjà démonté le bazard avant de chercher les autres causes possibles.



Bon ciel

Modifié 19 février 2014 par Leimury

[OrionRider]

Oui, essaie de viser une cible très lointaine >1km avec l'APN sur trépied et le retardateur ou une télécommande.



Fais-ça à l'extérieur parce que si tu as essayé derrière une fenêtre avec ce genre d'optique ça peut être la cause de toutes sortes de reflets et déformations.

[DiY171]

Hello.



Voici quelques nouvelles images :



http://feb.imghost.us/G98r.jpg



http://feb.imghost.us/G99K.jpg



Ca a pas l'air trop dégueux pour un mirroir, en tout cas je n'avais pas ces résultats l'autre jour. (et aujourd'hui, il fait bien gris)



Par contre, j'ai bel et bien retiré la vis (elle est cassée, cf photo).



Normalement pour régler l'inclinaison du miroir il doit y avoir trois vis à 120° d'écart. Ou alors une bague tournante d'épaisseur variable. Regarde dans la partie que tu as retirée. Est-ce que le miroir peut s'enlever? Comment est-il fixé? Es-ce qu'il bouge tout seul, en profondeur? Est-ce qu'il se met en oblique?



Je n'ai vu qu'une vis... d'ailleurs, elle n'est plus mise (cassée) et le mirroir s'enlève tout seul.



En tout cas, le mirroir n'est plus retenu par la vis mais bien par : (on remarquera le détrompeur qui se positionne au niveau de la vis, donc on peut pas régler ce machin)



http://feb.imghost.us/G9CU.jpg



Bah du coup, je ne sais plus.. Faudra que j'aille faire des tests sur des animaux.



J'ai déjà shooté avec un mirroir.. Par contre, je n'ai plus l'impression d'avoir le phénomène "deux images qui se superposent" lorsque je fais la MAP depuis que la vis s'est barrée.



Vous en pensez quoi?

[Leimury]

Bonjour,



La MAP doit pas être facile vu la profondeur de champ.



Il marche bien ton truc

[OrionRider]

L'anneau avec les trois cales à 120° sert à maintenir le miroir bien à plat. La vis n'a pas cassé toute seule, l'objectif a dû recevoir un choc terrible, la vis a cassé et le miroir a bougé. Là on dirait qu'il est à nouveau plan.

[astrocg]

L'anneau avec les trois cales à 120° sert à maintenir le miroir bien à plat. La vis n'a pas cassé toute seule, l'objectif a dû recevoir un choc terrible, la vis a cassé et le miroir a bougé. Là on dirait qu'il est à nouveau plan.



;);)j'avais bien dit que cela allait fonctionner

tout de même un tube russe!

reste plus qu'à caler l'ensemble

Chris

[DiY171]

L'anneau avec les trois cales à 120° sert à maintenir le miroir bien à plat. La vis n'a pas cassé toute seule, l'objectif a dû recevoir un choc terrible, la vis a cassé et le miroir a bougé. Là on dirait qu'il est à nouveau plan.



J'ai fait des autres tests, c'est bien à ce niveau-là que ça foire. Va falloir que je trouve une nouvelle vis pour régler tout ça.



En tout cas, un grand merci à vous tous pour m'avoir aidé/accompagné à travers ceci. J'apprécie beaucoup ce forum

[OrionRider]

Tu as de la chance, c'est du matos russe donc la vis est métrique. A vue de nez c'est du M3, on trouve ça facilement.
