Ma colimation ??

[domi]

Bonjour je vous présente 3 photos de ma colim sur un 130/700 de Celestron. Les 3 reflètent parfaitement ce que je vois à l'oculaire.

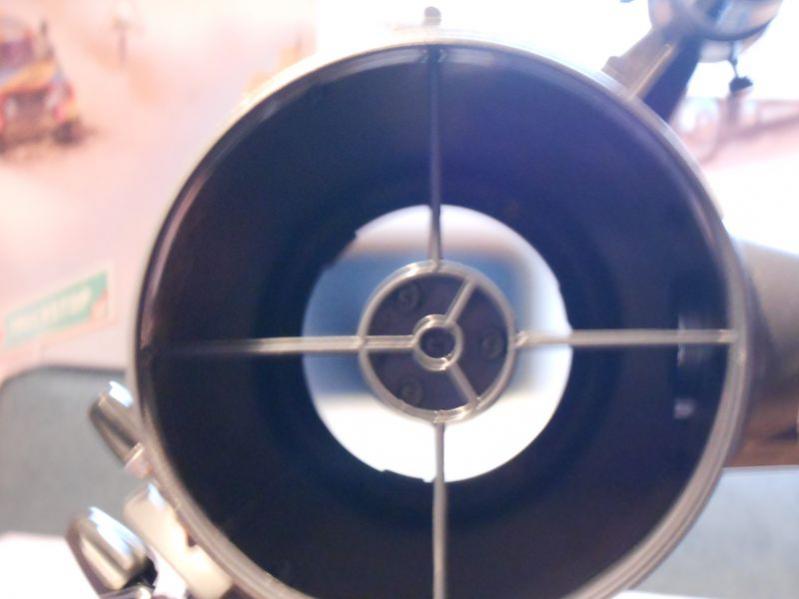

La une, je pense que la position du secondaire par rapport au primaire me semble correct.

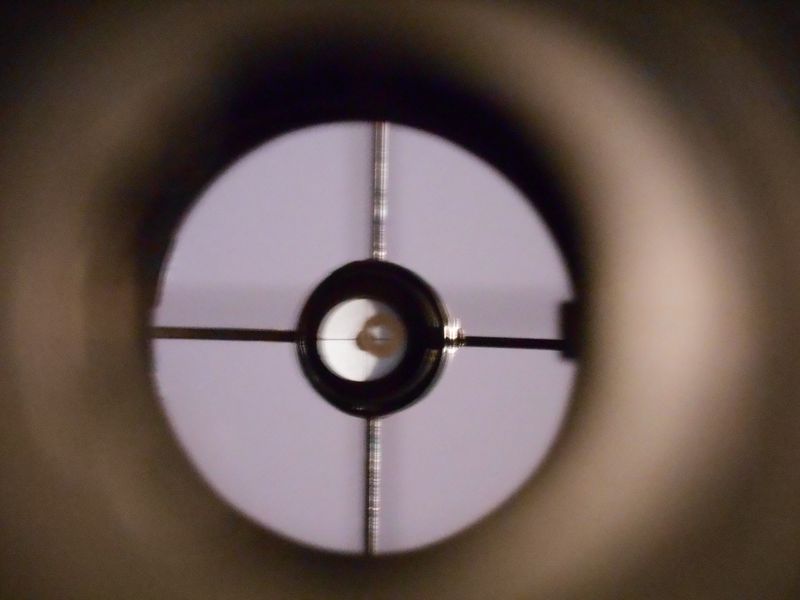

La deux semble en intra-focale aussi correcte malgré le petit décalage de l’œilleton du primaire.

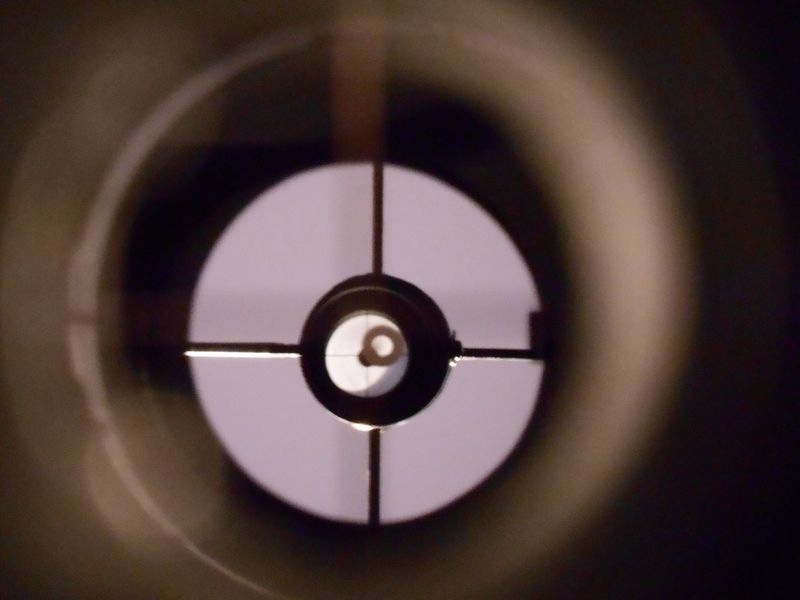

La trois en extra-focale est pour moi à l’ouest parce que le quart en haut à gauche est plus grand que tout les autres et en plus l’œilleton s'est un peu plus décalé





Questions:

Pour la 2, quand j'essaie de mettre l’œilleton du primaire bien au milieu je dérègle ce que je vois dans la 1, pourtant il n'y a pas un grand décalage, pourquoi?



Pour la 3 je ne sais pas pourquoi, d'abord j'ai pensé au porte oculaire qui aurai du jeu mais comme sa course est plutôt courte entre l'intra et l'extra cela m'étonne un peu , alors je ne sais pas

[starac]

Bonjour,



Avec quelle méthode la collimation a-t-elle été faite?

Purement visuelle à travers le porte-oculaire?

Avec oeilleton de collimation?

Avec laser ou Cheshire?

Sur la 2 et la 3, j'ai du mal à voir les "pattes" du primaire ...

[domi]

Ah oui j'ai oublié, laser pour faire l'approche sinon on voit sur une photo la croix d'un cheshire

Je précise que je n'en suis pas à ma première colimation sur différent tubes, mais sur celle là que j'ai refait au moins dix fois je bloque sur les décalages.



Avec le laser je procède ainsi:

Je découpe dans un carton le diamètre exact du tube à l'arrière.

Je fais avec mon compas un petit trou au centre du carton.

Je positionne celui ci à la place du miroir primaire

J' allume mon laser et je règle le faisceau avec les vis du secondaire jusqu' à ce que le faisceau passe au centre du carton.

Modifié 16 février 2014 par domi

[starac]

Bonsoir,



Cela revient à centrer le faisceau sur l'oeilleton central du primaire, si j'ai bien compris.

Est-ce que le laser est bien collimaté? (en le desserrant et en le tournant dans le porte-oculaire, le faisceau ne doit pas décrire de cercle, mais toujours pointer à travers l'orifice du carton).

J'avoue avoir un peu de mal à juger sur les photos.



Et sur une étoile défocalisée, cela donne quoi en visuel?

[Captain Flam]

Secondaire pas centré ou primaire incliné ?

a verifier



devisse toutes les vis du primaire et recommence a zero

pareil pour le secondaire

[syncopatte]

Tu n'est pas en intra ou extrafocale là, tu es à l'oeilleton.



Et c'est dans les choux!



Viens voir par ici: http://syncopatte.blog4ever.com/outils-de-collimation-la-c-est-bon



Patte.

[domi]

Bonsoir,



Cela revient à centrer le faisceau sur l'oeilleton central du primaire, si j'ai bien compris.

Est-ce que le laser est bien collimaté? (en le desserrant et en le tournant dans le porte-oculaire, le faisceau ne doit pas décrire de cercle, mais toujours pointer à travers l'orifice du carton).

J'avoue avoir un peu de mal à juger sur les photos.



Et sur une étoile défocalisée, cela donne quoi en visuel?



C'est vrai sur les photos on voit pas bien.

Le laser tombe dans le trou central du carton quand je le tourne dans le PO, donc il doit être pas mal et comme on le voit sur la première photo en me tenant à une distance appropriée du tube il me semble que le primaire est pas mal non plus.



Aprés sur une étoile c'est parfait en intra mais pas super en extra.

[domi]

Tu n'est pas en intra ou extrafocale là, tu es à l'oeilleton.



Et c'est dans les choux!



Viens voir par ici: http://syncopatte.blog4ever.com/outils-de-collimation-la-c-est-bon



Patte.



Merci pour ton lien je vais essayer ta méthode qui m'a l'air assez simple et logique
