comment améliorer le skymatcher 130/650 héritage

[charpy]

cherchant un télescope de voyage plus compact que l'excellent orion starblast 150/750 j'ai jeté mon dévolu sur le skywatcher 130/650 heritage.



il est compact et mignon mais ça s'arête à peu prés là....



les soucis :

- l'unique branche de l'araignée tordue et partiellement dévissée suite à un probable choc durant le transport

- grosses entrées de lumières parasites

- porte oculaire qui flotte

- la cage secondaire qui fait balançoire au bout des 2 barres

- bouchon qui se sauve



les premières solutions :

- mettre des petits patin de mousse sur le bouchon (ceux pour éviter aux portes de claquer dans l'encadrement)



- mettre un coup de ruban téflon sur le PO (jaune) et de frein filet sur les vis de serrage de l'oculaire (rouge)



- redresser la tige d'araignée et centrer le miroir secondaire (jaune)

- serrer l'écrou de l'araignée et mettre un point de glue (rouge)



- fixer dans la cage secondaire 2 feuilles de canson (idéalement plastifiées ou dans une pochette plastique) pour limiter les entrées de lumière. lorsqu'on replie le tube ces feuilles ne touchent pas le primaire

http://www.webastro.net/upload/images/9737-1394204700.jpg



et voila enfin un télescope digne de ce nom et pas un jouet en plastoc. il ne reste plus qu'à mettre une troisième barre amovible pour éviter l'effet yoyo de la cage secondaire et stabiliser la collimation

peut être même que deux pinces à linge en bas du pare lumière suffisent j'aime quand c'est hi-tech

Modifié 7 mars 2014 par charpy

[alfred78]

Salut,



J'avais moi même ce télescope avant, et tu as superbement et simplement corrigé ses petits défauts

Pour la colimation du secondaire, tu peux remplacer les petites vis par de grandes et longues vis, afin de pouvoir peaufiner à la main lors de la colimation.

[charpy]

voila encore une petite série d'amélioration du skywatcher 130/650 héritage. ça permet de le rendre à peu près tel qu'il aurait du être vendu.



un bon pare buée et une rigidification de la cage supérieure grâce au pare buée (pince à linge power!)

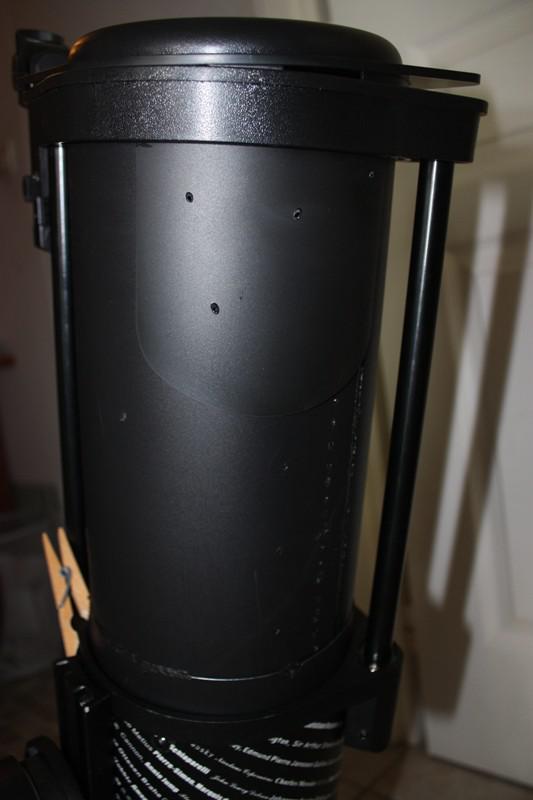

voila l'état final ou le carton à été remplacé par une chemise 4A en polypropylène. le pare buée est aussi télescopique (fixé à la cage du secondaire) et il rentre dans le bas du tube sans démontage





l'une des pinces à linge ®



les soudures sur polypro. ça se fait très bien avec un fer à souder régulé en température autour de 200°. à 180 c'est infiniment lent et a 220 ça fume. il faut viser entre les 2. en remarque un fer non réglable tourne autour de 250-280° donc il vaut mieux éviter





la découpe pour les rayons sortant (au cutter)





voila au final ça fait un bon petit scope à la fois compact et performant.



avec mes naglers il reste encore un peu de yoyo au niveau de la cage secondaire malgré la rigidification par le pare-buée. ça peut aussi venir de la fixation du porte oculaire sur la cage secondaire (simple pate plastique). il vaut mieux utiliser des oculaires légers ou rigidifier encore le haut (décidément ça fait un paquet d'erreurs de conception )



il ne reste plus que l'araignée à revoir.... to be continued...

Modifié 14 mai 2014 par charpy

[sixela]

Vaut mieux étendre aussi un peu le tube au dessus de l'anneau qui porte le secondaire (avec un autre morceau et du velcro sur ce que tu as maintenant.)



Et noircir la tranche du secondaire...
