Besoin d'aide pour carte du ciel svp.

[Quercus]

Bonjour à tous ou Re bonjour pour certains

Alors voila je vais essayer de vous expliquer ce que j'aimerai faire et si ça vous parait basique je m'en excuse par avance...



Voila j'utilise carte du ciel pour piloter mon télescope via eqmod, mais j'aurai voulu savoir comment déterminer l'angle du capteur ccd (paramètre affichage) pour voir du premier coup d'oeil le champ disponible.

Mon Atik est toujours orientée de la même façon à savoir l'étiquette Atik à l'endroit et dans le sens de la longueur du tube, d'ailleurs je ne sais pas si c'est bon ou pas ....vous me direz.



Si je vous demande ça c'est parce que par défaut le rectangle qui symbolise le champ du capteur est toujours mal positionné, par exemple sur ma dernière ic434 le rectangle est dans le sens vertical (perpendiculaire) à la tête de cheval alors qu'en "vrai" ma tête est presque à l'horizontale sur mon capteur.



En fait si je m'en préoccupe seulement maintenant c'est que j'envisage dans un avenir proche de tenter des mosaïques



Voila les amis j'espère avoir été assez clair



Cordialement

Vincent.

[christiand]

c'est simple, soit que tu changes l'angle ou soit tu changes la dimension du rectangle qui représente le champ de ton imageur ..





ex : 32 X 25 = rectangle "horizontal"

25 X 32 = rectangle "vertical"

[Quercus]

c'est simple, soit que tu changes l'angle ou soit tu changes la dimension du rectangle qui représente le champ de ton imageur ..





ex : 32 X 25 = rectangle "horizontal"

25 X 32 = rectangle "vertical"



Ah bin oui j'y avais pas pensé à ça

Quel c**

Merci à toi de m'avoir répondu, j'ai cru que ma question était tellement bête que personne n'allait y répondre.

Bon par contre apparemment on peut régler l'angle du rectangle donc à quoi ça sert???

[benjamindenantes]

Je profite de ce fil pour poser une question a mon tour.



Est-il possible de paramétrer carte du ciel pour qu'il affiche le ciel de la même manière que winstars ou stellarium? Avec la ligne d'horizon et une différence entre le ciel visible/invisible. Merci

[christiand]

Bon par contre apparemment on peut régler l'angle du rectangle donc à quoi ça sert???





là tu le fais exprés, hein

[Tannhauser]



Est-il possible de paramétrer carte du ciel pour qu'il affiche le ciel de la même manière que winstars ou stellarium? Avec la ligne d'horizon et une différence entre le ciel visible/invisible. Merci



Une différence, c'est-à-dire?



Dans la version 3.8-2450:



- Aller dans Configuration/Observatoire/Horizon: tu peux y choisir d'afficher les objets sous l'horizon ou pas. Tu peux également choisir "d'opacifier" la partie du ciel située sous l'horizon (Remplir avec la couleur de l'horizon).



Il est aussi possible de changer l'apparence de la ligne d'horizon (qui est sur le même "calque" que la grille azimutale) et la couleur de remplissage sous l'horizon):



- Aller dans Configuration/Affichage/Couleur et dans la troisième ligne, cliquer sur "Grilles", puis choisir sa couleur (par exemple rouge comme dans Stellarium)



- Sur la deuxième ligne, se trouve le réglage "Horizon" (pour la couleur sous l'horizon, si tu as coché la case "Remplir l'horizon")



- La ligne d'horizon passera rouge. Mais la grille azimutale aussi. Pour la désactiver, aller Configuration/Affichage/Lignes et décocher "Voir les grilles de coordonnées" (perso, je laisse l'équatoriale, plus pratique).



- Enfin, en allant dans Configuration/Affichage/Polices de caractères, on peut modifier la taille des caractères de la grille de coordonnées (pour grossir les points cardinaux par exemple).



Perso, j'ai réglé l'apparence de CdC pour que ça ressemble à un atlas papier (parce qu'en couleur, ben... c'est moche):

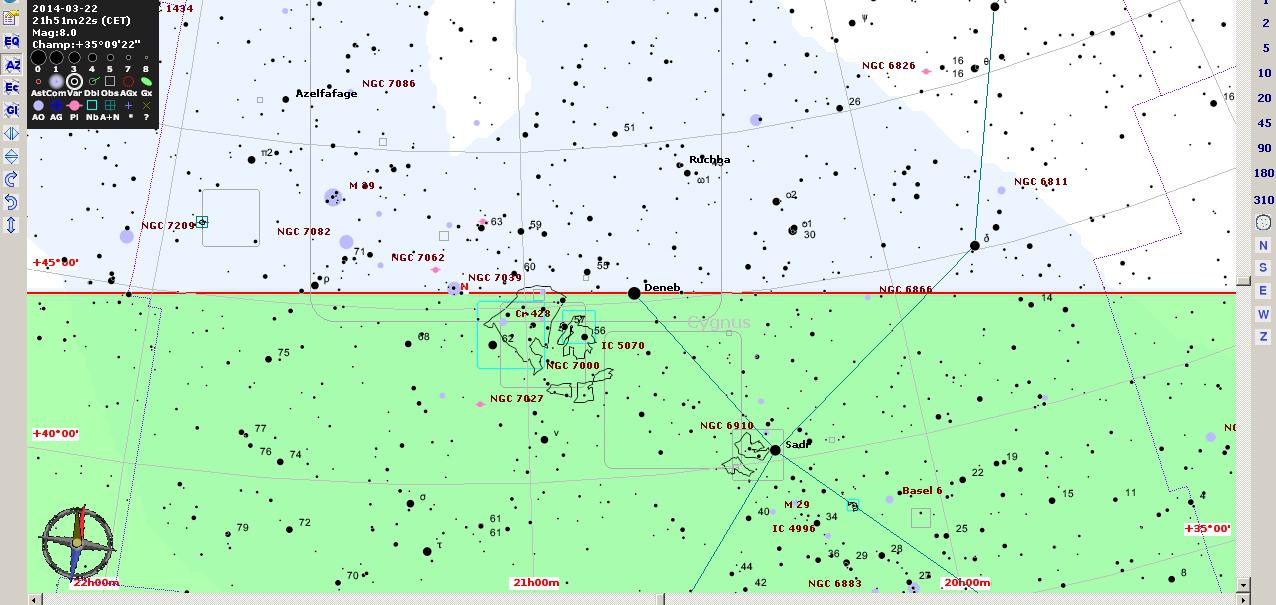

Normalement, je ne remplis pas sous l'horizon, mais voilà un exemple: (J'espère avoir bien compris ta question, sinon, j'ai tout tapé pour rien! )



-Clic pour agrandir-

[

[benjamindenantes]

Merci, tu as répondu à ma question et par la même occasion, je me rend compte que j'ai une vieille version...

[thdi]

Perso, j'ai réglé l'apparence de CdC pour que ça ressemble à un atlas papier (parce qu'en couleur, ben... c'est moche):



[



Salut,

j'aime bien ce genre d'affichage, tu pourrais donner tes paramètres d'affichage s'il te plaît ?

[Tannhauser]

Salut,

j'aime bien ce genre d'affichage, tu pourrais donner tes paramètres d'affichage s'il te plaît ?



Bien sûr. Le plus simple, c'est de copier/coller/remplacer ces parties de code (Filter, Display, Font et Default_Chart) dans ton fichier skychart.ini (mais tu dois connaître vu que tu développes des logiciels, donc je ne vais pas m'étendre... )



[filter]
StarFilter=1
AutoStarFilter=0
AutoStarFilterMag=6
NebFilter=1
BigNebFilter=0
BigNebLimit=211
NoFilterMessier=1
StarMagFilter1=99
NebMagFilter1=99
NebSizeFilter1=0
StarMagFilter2=99
NebMagFilter2=99
NebSizeFilter2=0
StarMagFilter3=12
NebMagFilter3=99
NebSizeFilter3=0.13168724279835
StarMagFilter4=10.5
NebMagFilter4=99
NebSizeFilter4=0.1755829903978
StarMagFilter5=9.5
NebMagFilter5=99
NebSizeFilter5=0.23411065386374
StarMagFilter6=8
NebMagFilter6=12
NebSizeFilter6=0.23411065386374
StarMagFilter7=7
NebMagFilter7=10
NebSizeFilter7=0.26666666666666
StarMagFilter8=6
NebMagFilter8=7
NebSizeFilter8=20
StarMagFilter9=4
NebMagFilter9=6
NebSizeFilter9=30
StarMagFilter10=3
NebMagFilter10=0
NebSizeFilter10=60

[display]
AntiAlias=0
starplot=0
nebplot=1
plaplot=2
TransparentPlanet=0
Nebgray=254
NebBright=255
StarDyn=71
StarSize=15
contrast=400
saturation=192
redmove=0
partsize=1.20000004768372
magsize=1
AutoSkycolor=0
DSOColorFillAst=1
DSOColorFillOCl=1
DSOColorFillGCl=0
DSOColorFillPNe=1
DSOColorFillDN=0
DSOColorFillEN=0
DSOColorFillRN=0
DSOColorFillSN=0
DSOColorFillGxy=1
DSOColorFillGxyCl=0
DSOColorFillQ=0
DSOColorFillGL=1
DSOColorFillNE=1
color0=0
color1=0
color2=0
color3=0
color4=0
color5=0
color6=0
color7=0
color8=255
color9=16776960
color10=65280
color11=16777215
color12=255
color13=12632256
color14=255
color15=65280
color16=8421376
color17=16711808
color18=255
color19=2105392
color20=128
color21=16711680
color22=16772057
color23=8421376
color24=16742520
color25=16711680
color26=8388863
color27=11184810
color28=16776960
color29=8421376
color30=4227327
color31=65280
color32=255
color33=4210816
color34=128
color35=32896
skycolor0=16777215
skycolor1=15744060
skycolor2=13120050
skycolor3=10496040
skycolor4=7864320
skycolor5=6553616
skycolor6=3932176
skycolor7=0
bgColor=16777215

[font]
FontName1=DejaVu Sans
FontSize1=8
FontBold1=1
FontItalic1=0
FontName2=Verdana
FontSize2=8
FontBold2=1
FontItalic2=0
FontName3=Arial
FontSize3=8
FontBold3=0
FontItalic3=0
FontName4=Tahoma
FontSize4=8
FontBold4=0
FontItalic4=0
FontName5=Tahoma
FontSize5=8
FontBold5=0
FontItalic5=0
FontName6=Arial
FontSize6=8
FontBold6=0
FontItalic6=0
FontName7=Naxos
FontSize7=20
FontBold7=1
FontItalic7=0
LabelColor1=0
LabelSize1=8
LabelColor2=0
LabelSize2=9
LabelColor3=0
LabelSize3=9
LabelColor4=128
LabelSize4=8
LabelColor5=255
LabelSize5=10
LabelColor6=12895428
LabelSize6=12
LabelColor7=255
LabelSize7=8
LabelColor8=16711422
LabelSize8=8

[default_chart]
racentre=3.87915010015632
decentre=0.98227221609514
acentre=3.15424759585159
hcentre=0.17822931882622
fov=0.78539816339745
theta=0
projtype=T
ProjPole=1
ProjEquatorCentered=1
FlipX=1
FlipY=1
CoordExpertMode=0
PMon=1
YPMon=0
DrawPMon=0
ApparentPos=1
CoordType=0
DrawPMyear=5000
horizonopaque=0
ShowHorizon=0
FillHorizon=0
ShowHorizonDepression=0
ShowEqGrid=1
ShowLabelAll=1
EditLabels=0
OptimizeLabels=1
ShowGrid=0
ShowGridNum=1
ShowOnlyMeridian=0
ShowConstL=1
ShowConstB=1
ShowEcliptic=0
ShowGalactic=0
ShowMilkyWay=1
FillMilkyWay=1
URL_SUN_NAME=SDO AIA 4500
URL_SUN=http://sdo.gsfc.nasa.gov/assets/img/latest/latest_1024_4500.jpg
URL_SUN_SIZE=1024
URL_SUN_MARGIN=107
SunRefreshTime=24
SunOnline=0
ShowPluto=1
ShowPlanet=1
ShowAsteroid=0
ShowComet=0
DSLforcecolor=0
DSLcolor=0
ShowImages=0
ShowStars=1
ShowNebulae=1
ShowLine=1
ShowBackgroundImage=0
BackgroundImage=C:\Documents and Settings\Utilisateur\Local Settings\Application Data\Skychart\pictures\
AstSymbol=1
AstmagMax=18
AstmagDiff=6
AstNEO=1
ComSymbol=1
CommagMax=18
CommagDiff=4
MagLabel=0
NameLabel=1
DrawAllStarLabel=0
MovedLabelLine=1
ConstFullLabel=1
ConstLatinLabel=1
PlanetParalaxe=1
ShowEarthShadow=0
GRSlongitude=199
GRSjd=2455757.5
GRSdrift=0.04161533196441
StyleGrid=0
StyleEqGrid=0
StyleConstL=0
StyleConstB=2
StyleEcliptic=0
StyleGalEq=0
BGalpha=200
BGmin_sigma=0
BGmax_sigma=0
NEBmin_sigma=0
NEBmax_sigma=0
Simnb=1
SimLabel=1
SimNameLabel=1
SimDateLabel=1
SimDateYear=1
SimDateMonth=1
SimDateDay=1
SimDateHour=1
SimDateMinute=1
SimDateSecond=0
SimMagLabel=0
ShowLegend=1
SimD=1
SimH=0
SimM=0
SimS=0
SimLine=1
SimObject1=0
SimObject2=0
SimObject3=1
SimObject4=0
SimObject5=0
SimObject6=0
SimObject7=0
SimObject8=0
SimObject9=0
SimObject10=0
SimObject11=0
SimObject12=0
SimObject13=0
ShowLabel1=1
LabelMag1=1
ShowLabel2=1
LabelMag2=4
ShowLabel3=1
LabelMag3=4
ShowLabel4=1
LabelMag4=2
ShowLabel5=1
LabelMag5=1
ShowLabel6=1
LabelMag6=4
ShowLabel7=1
LabelMag7=4
ShowLabel8=1
LabelMag8=4
TrackOn=0
TrackType=4
TrackObj=5
TrackDec=1.19068327095715
TrackRA=5.50526917965361
TrackEpoch=2455800.5
TrackName=NGC 7023
ChartWidth=1224
ChartHeight=647
ChartTop=0
Chartleft=0
ChartMaximized=1



Adapter bien entendu les chemins (c'est du XP chez moi), et pour les polices, ce sont des polices externes à rajouter (notamment Naxos, une jolie police grecque, bien mieux que Symbol, et DejaVu Sans, utilisée dans Stellarium)



Pour Naxos, je la mets en pièce jointe, pour DejaVu Sans, ben tu la récupères de Stellarium.



Voilà, je pense ne rien avoir oublié, il y aura peut-être quelques modifs à faire au démarrage pour avoir grosso modo le même rendu (certains réglages sont dépendants de la config [main], mais je ne me rappelle plus lesquels).



PS: j'ai mis l'anti-aliasing sur off car depuis la 3.8, il est activé par défaut pour les étoiles, on dirait. Activé, il ne semble lisser que les polices (mais ça rame trop sur mon vieux PC).

NAXOS.zip

Modifié 29 mars 2014 par Tannhauser

[thdi]

Bien sûr. Le plus simple, c'est de copier/coller/remplacer ces parties de code (Filter, Display, Font et Default_Chart) dans ton fichier skychart.ini (mais tu dois connaître vu que tu développes des logiciels, donc je ne vais pas m'étendre... )



Merci beaucoup Tannhauser ! Carte du ciel est un super logiciel, et avec cet affichage il est encore mieux !
