Projet monture équatoriale à fourche

[Astroced69]

J'approuve totalement ce que tu dis benjamindenantes.

Je suis également dans le dessin industriel depuis une bonne dizaine d'année. C'est vrai que je n'ai pas connu la planche mais il est évident qu'avant de se lancer dans n'importe quelle conception que ce soit, il faut d'abord faire des croquis. Et pour qui sait se servir d'un logiciel de 3D, ce n'est pas une perte de temps bien au contraire.

Pierre, visiblement tu ne connais pas ces logiciels, je te propose de te former sur l'un d'eux si tu veux (SOLIDWORKS pour ne pas le citer)...

Désolé du HS, mais ça m'excite un peu ce genre de réaction réfractaire

[benjamindenantes]

Bah écoutes, je vais surenchérir!

Pierre, je te propose de m'embaucher! Comme ça on se mettra à faire de la monture équato de qualité made in France!

[ABDEL1982]

Bah écoutes, je vais surenchérir!

Pierre, je te propose de m'embaucher! Comme ça on se mettra à faire de la monture équato de qualité made in France!



je suis un peu d'aacord avec Pierre,sur le fait qu'un crayon peut aussi bien faire pour dessiner les plans;par contre pour un ingénieur en structure qui cherche à modéliser,et vérifier si la structure ne va pas casser;là le crayon n'y arrive plus

[Astroced69]

Je suis d'accord un crayon peu aussi bien faire, mais en combien de temps...?? La 3D n'est pas réservé qu'aux ingénieurs. D'ailleurs ceux qui utilisent ces logiciels sont le plus souvent dessinateurs/projeteurs qu'ingénieurs...

Si on parle de faire uniquement des croquis d'accords, le crayon est plus rapide, si on cherche à faire de vrais plans de fabrication (avec cartouche et tout et tout) permettez moi d'en douter fortement!

[benjamindenantes]

Ca sert à rien de lui pourrir son post. Les futurs concepteurs de montures à fourches seront contents de trouver des infos ici alors épargnons leurs des petites querelles sur l'utilité du dessin 3D... De toutes façons, y a pas débat.

[Astroced69]

C'est vrai désolé pour le HS... Mais fallait le dire qd même

[ABDEL1982]

Je suis d'accord un crayon peu aussi bien faire, mais en combien de temps...?? La 3D n'est pas réservé qu'aux ingénieurs. D'ailleurs ceux qui utilisent ces logiciels sont le plus souvent dessinateurs/projeteurs qu'ingénieurs...

Si on parle de faire uniquement des croquis d'accords, le crayon est plus rapide, si on cherche à faire de vrais plans de fabrication (avec cartouche et tout et tout) permettez moi d'en douter fortement!



Je suis également d'accord avec ce que tu dis;)

[benjamindenantes]

Alors, l'axe de 30... Lambada ou salsa pour les étoiles??

[Astroced69]

Je dirais lambalsa... :-D

[conilas91]

Vous avez fini de faire du hors sujet sur mon post lol. J'ai dis que si il fallait je changerai pour un axe plus gros c'est pas un problème alors pourquoi s'en amuser..



j'ai demandé des conseils mais pas que l'on ce moque de mon projet.. pour les images en 3d c'étaient juste pour illustrer.. j'ai jamais dis que c'était la représentation exacte.. de plus c'est pas mon travail la 3d je suis pas un pro, moi c'est juste par plaisir...



Bien sûr que j'ai aussi un cahier avec les schémas et mesures exactes etc.. bref juste un peu déçu que l'on prenne pas ça au sérieux!

[benjamindenantes]

Vous avez fini de faire du hors sujet sur mon post lol. J'ai dis que si il fallait je changerai pour un axe plus gros c'est pas un problème alors pourquoi s'en amuser..



j'ai demandé des conseils mais pas que l'on ce moque de mon projet.. pour les images en 3d c'étaient juste pour illustrer.. j'ai jamais dis que c'était la représentation exacte.. de plus c'est pas mon travail la 3d je suis pas un pro, moi c'est juste par plaisir...



Bien sûr que j'ai aussi un cahier avec les schémas et mesures exactes etc.. bref juste un peu déçu que l'on prenne pas ça au sérieux!



Désolé, ne le prends pas comme ça.

Si je ne prenais pas ton projet au sérieux, je ne serais pas encore là à en discuter.

Cela dit, tu est certainement sur le meilleur forum français pour avoir de bons avis constructifs sur ton projet alors si on te dis que 30 mm c'est vraiment trop faible tu peux nous croire. Passons.

Comment tu comptes faire la liaison axe/fourche? (Qui est presque plus importante que le diamètre de l'axe)

[ABDEL1982]

Vous avez fini de faire du hors sujet sur mon post lol. J'ai dis que si il fallait je changerai pour un axe plus gros c'est pas un problème alors pourquoi s'en amuser..



j'ai demandé des conseils mais pas que l'on ce moque de mon projet.. pour les images en 3d c'étaient juste pour illustrer.. j'ai jamais dis que c'était la représentation exacte.. de plus c'est pas mon travail la 3d je suis pas un pro, moi c'est juste par plaisir...



Bien sûr que j'ai aussi un cahier avec les schémas et mesures exactes etc.. bref juste un peu déçu que l'on prenne pas ça au sérieux!



on ne se moque pas siouplai!

Le soucis c'est que tu prends le soin de réfléchir, de faire des schémas de solliciter de l'aide auprès de la communauté astram et tu vas en contresens des avis.

Biensûr que tu peux le modifier si ça ne va pas après essai;c'est juste que c'est dommage de devoir recommencer quelque chose alors que si ça avait bien été conçu,la question ne se poserait pas!

si l'axe ne va pas,faudra revoir les roulements( car plus grands),la liaison fourche-axe,le secteur car le trou devra être agrandi;bref plein de modif

[conilas91]

Oui je sais bien que si vous me dites que 30mm c'est trop faible, alors je changerais pour un 50mm tout simplement pas besoin de faire des grands débats quoi.. Sinon je compte faire la liaison axe/fourche avec un bon moyeu en alu. Ce genre de chose http://www.righettiridolfi.com/fr/cat/623_625_193_630_632/mod-std

Modifié 1 avril 2014 par conilas91

[benjamindenantes]

Tu as quoi comme outils/machine pour travailler le métal ou l'alu?

Pour t'orienter vers tel ou tel choix, c'est important qu'on sache quel sont tes moyens techniques.

A ta place je ferai usiner par un pro deux pièces:

La Jonction Axe/fourche et le secteur lisse car celui-ci à besoin d'avoir un rayon extrêmement bien découpé je pense.

[conilas91]

Tu as quoi comme outils/machine pour travailler le métal ou l'alu?

Pour t'orienter vers tel ou tel choix, c'est important qu'on sache quel sont tes moyens techniques.

A ta place je ferai usiner par un pro deux pièces:

La Jonction Axe/fourche et le secteur lisse car celui-ci à besoin d'avoir un rayon extrêmement bien découpé je pense.



Alors, les pièces en alu viennent direct du revendeur quoi.. mais sinon la structure sera soudé à l'arc.

[benjamindenantes]

C'est pas ma question... Pas de meuleuse, perceuse, tour, scie, circulaire... ?

Le "revendeur" ne vend pas les pièces finies aux cotes avec les bons taraudages et tout et tout. Tu va donc faire faire des pièces?

C'est pas un bout d'alu fixé sur l'axe par vis qui sera suffisant pour rendre ta fourche rigide.

[conilas91]

C'est pas ma question... Pas de meuleuse, perceuse, tour, scie, circulaire... ?

Le "revendeur" ne vend pas les pièces finies aux cotes avec les bons taraudages et tout et tout. Tu va donc faire faire des pièces?

C'est pas un bout d'alu fixé sur l'axe par vis qui sera suffisant pour rendre ta fourche rigide.

ah si j'ai tout ces outils quand même..

mais pas de fraiseuse etc..

[PierreDesvaux]

Conilas... On a pris ton projet TRES au sérieux, et on t'a déjà fait quelques remarques. Il est possible que tu ne les ai pas lus, je répète donc:



- Le diamètre de l'axe, mais cela, tu l'as vu, et ce n'est finalement pas le plus important...

- La liaison axe/ fourche: cela, c'est le plus important... Il faut une plaque inserrée en force sur l'axe, très épaisse, et assez large. Sinon, l'instrument va branler...

- Les murs de la fourche sont bien trop légers, pas assez épais, et surtout, il faut des contreventements, sinon, cela va se tordre dans tous les sens.

- Penser au système d'entrainement, et où tu vas le mettre (de grosses roues dentées, les moteurs, cela prend de la place...).

[conilas91]

Salut, j'ai apporté de nouvelles améliorations à la monture.

J'ai renforcé toute la fourche :

[JMDSomme]

C'est joli, je vais suivre ce fil !

Jean-Marc

[benjamindenantes]

C'est beaucoup mieux! on y vois plus clair et je suis persuadé que toi aussi!

Je vois juste un point encore critique au niveau de la connexion Axe/fourche.

La technique de la grosse plaque bien large emmanchée en force ou soudée directement sur l'axe donnée plus haut par Pierre me parait plus rigide.

Avec des bon gros roulements sur l'axe du coup ça devrait pas broncher.

Ca va te coûter bonbon en baguettes de soudure!

[Astroced69]

ça a déjà une meilleure tête ton affaire!!

[PierreDesvaux]

C'est déjà mieux, mais il y a toujours la jonction axe/fourche...



La fourche va être en quoi ? en alu ? tu sais souder l'alu ? Fait attention que cette fourche ne pèse pas un âne-mort... Il y avait plus simple pour rigidifier: des contreventements en forme de triangle. Un triangle, c'est magique, y rien de tel rigidifier une structure.



Un truc tout bête: les deux petites plaques qui tiennent la tige filetée d'entrainement. Elles sont rikiki, or, c'est sur ces plaques que repose toute la force d'entrainement... Il faut rigidifier cette partie.



(le diable est dans les détails... )

[conilas91]

C'est déjà mieux, mais il y a toujours la jonction axe/fourche...



La fourche va être en quoi ? en alu ? tu sais souder l'alu ? Fait attention que cette fourche ne pèse pas un âne-mort... Il y avait plus simple pour rigidifier: des contreventements en forme de triangle. Un triangle, c'est magique, y rien de tel rigidifier une structure.



Un truc tout bête: les deux petites plaques qui tiennent la tige filetée d'entrainement. Elles sont rikiki, or, c'est sur ces plaques que repose toute la force d'entrainement... Il faut rigidifier cette partie.



(le diable est dans les détails... )



La fourche fera entre 10 à 12 kilos.

la jonction fourche/axe j'ai fait un test avec un moyeu et barre de 30mm (donc moins solide) et donc je l'est soumis a divers contraintes et c'est extrêmement résistant alors j'imagine que en 50mm ça ira..

[benjamindenantes]

La fourche fera entre 10 à 12 kilos.

la jonction fourche/axe j'ai fait un test avec un moyeu et barre de 30mm (donc moins solide) et donc je l'est soumis a divers contraintes et c'est extrêmement résistant alors j'imagine que en 50mm ça ira..



Sais-tu qui est Pierre Desvaux Nicolas?

Si tu ne le sais pas, alors je vais t'apprendre que c'est un grand monsieur de l'astro en France. Il sait de quoi il parle et c'est une grande chance pour nous tous de l'avoir ici pour nous donner de précieux conseils.

Ces conseils sont réellement judicieux et tu devrais peut-être prendre plus au sérieux ce qu'il te dit. Quand on y connait pas grand chose, il faut apprendre a écouter les conseils de personnes qui peuvent être considérées comme des spécialistes.



Juste comme ça pour info, tapes "The Dobson factoty" dans gogol.

Tu en sauras un peu plus sur celui qui te donne des conseils.

[ABDEL1982]

La fourche fera entre 10 à 12 kilos.

la jonction fourche/axe j'ai fait un test avec un moyeu et barre de 30mm (donc moins solide) et donc je l'est soumis a divers contraintes et c'est extrêmement résistant alors j'imagine que en 50mm ça ira..



Sage décision!

on y voit plus clair maintenant.

j'été parti également sur une fourche en acier,mais j'ai laissé tombé non pas à cause de la soudure(c'est mon métier)mais plus par facilité de travailler le bois

ps:il doit me rester une barre de 50 en acier rectifié traité mais elle fait 450mm avec les paliers en fonte malheureusement si ça peux t'intéresser

[ABDEL1982]

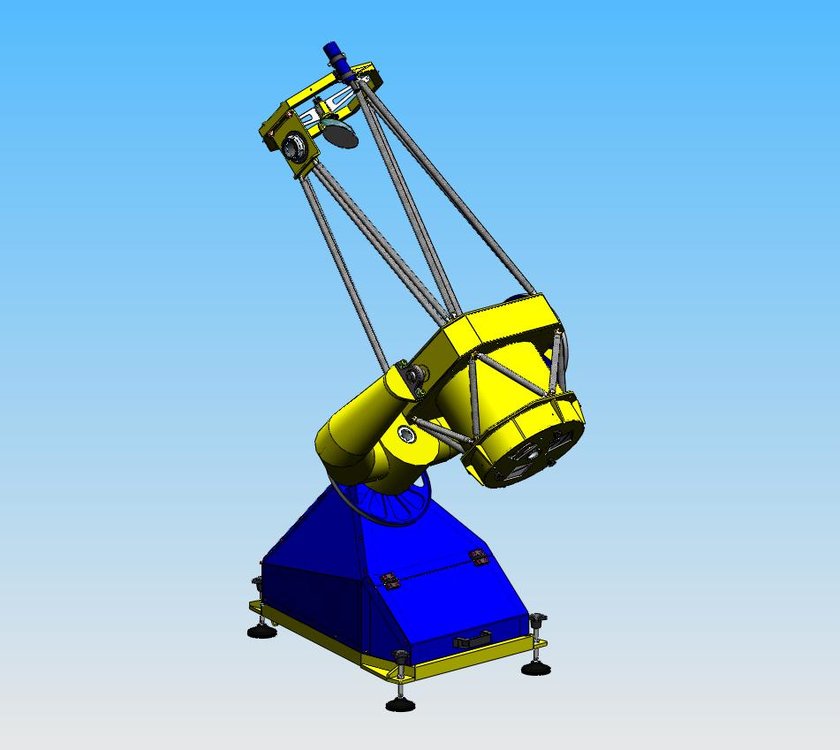

Egalement possible de rendre le socle isostatique;3 tiges réglables

et de mettre une bille butée en bout d'axe horaire pour que ce dernier travaille de manière optimale, si palier classique a une rangée de bille même si pour notre usage on est loin de la charge maxi dynamique et statique tolérés par les roulements;

Modifié 4 avril 2014 par ABDEL1982

[conilas91]

Sais-tu qui est Pierre Desvaux Nicolas?

Si tu ne le sais pas, alors je vais t'apprendre que c'est un grand monsieur de l'astro en France. Il sait de quoi il parle et c'est une grande chance pour nous tous de l'avoir ici pour nous donner de précieux conseils.

Ces conseils sont réellement judicieux et tu devrais peut-être prendre plus au sérieux ce qu'il te dit. Quand on y connait pas grand chose, il faut apprendre a écouter les conseils de personnes qui peuvent être considérées comme des spécialistes.



Juste comme ça pour info, tapes "The Dobson factoty" dans gogol.

Tu en sauras un peu plus sur celui qui te donne des conseils.



Je respecte l'avis de Pierre Desvaux, au contraire je le remercie de l’intérêt qu'il porte à mon projet.



Je lui ai juste répondu au sujet du poids de la fourche, et de la jonction axe/fourche. Et je prends note de ces avis et des vôtres aussi

[conilas91]

Sage décision!

on y voit plus clair maintenant.

j'été parti également sur une fourche en acier,mais j'ai laissé tombé non pas à cause de la soudure(c'est mon métier)mais plus par facilité de travailler le bois

ps:il doit me rester une barre de 50 en acier rectifié traité mais elle fait 450mm avec les paliers en fonte malheureusement si ça peux t'intéresser



Effectivement ça m’intéresse l'axe de 50 plus les paliers

[ABDEL1982]

Effectivement ça m’intéresse l'axe de 50 plus les paliers





en MP,tu peux me contacter
