Impression 3D au service de l'astronomie.

papatilleul

Par papatilleul
dans Matériel général

 Partager

Messages recommandés

  • Réponses 130
  • Créé
  • Dernière réponse

Les pipelettes du sujet

Les pipelettes du sujet

JMDSomme

JMDSomme

Posté
Posté

Merci Pierre mais le mérite revient à Papatilleul qui a ouvert ce fil et s'est jeté à l'eau, je n'y aurais sans doute pas pensé sinon...! ou bien plus tard... ;)

Merci à lui, j'ai enfin le passe filtre de mes rêves. :)

benjamindenantes

benjamindenantes

Posté
Posté
Merci Pierre mais le mérite revient à Papatilleul qui a ouvert ce fil et s'est jeté à l'eau, je n'y aurais sans doute pas pensé sinon...! ou bien plus tard... ;)

Merci à lui, j'ai enfin le passe filtre de mes rêves. :)



Belle pièce en effet! Fais attention avec les aimants supermagnet! Ils font très mal au doigt quand ça claque!

JMDSomme

JMDSomme

Posté
Posté

Merci Benj, tu as raison : je suis un maniaque de leur aimants d'après ma conjointe, je m'en sers un peu pour toutes sortes de problème : fixer une plinthe IKEA sur la machine à laver de façon réversible, suspendre ma théiere sénégalaise, fixer une verrière sur un modèle réduit... etc...



Faut surtout faire gaffe aux ordis, tablettes, cartes de crédit et...

aux doigts si on se lance dans le "lourd", les aimants "sauvages" là.... c'est un autre monde ! Avec certains d'entre eux on doit pouvoir remorquer une WW coccinelle. Je n'en achète pas! Pas l'usage mais... ;)



Ce que j'ignore c'est: ça bipe aux contrôles d'embarquement ?

benjamindenantes

benjamindenantes

Posté
Posté
Merci Benj, tu as raison : je suis un maniaque de leur aimants d'après ma conjointe, je m'en sers un peu pour toutes sortes de problème : fixer une plinthe IKEA sur la machine à laver de façon réversible, suspendre ma théiere sénégalaise, fixer une verrière sur un modèle réduit... etc...



Faut surtout faire gaffe aux ordis, tablettes, cartes de crédit et...

aux doigts si on se lance dans le "lourd", les aimants "sauvages" là.... c'est un autre monde ! Avec certains d'entre eux on doit pouvoir remorquer une WW coccinelle. Je n'en achète pas! Pas l'usage mais... ;)



Ce que j'ignore c'est: ça bipe aux contrôles d'embarquement ?



Je ne sais pas... :be:

J'ai ces aimants en carré de 10X10 et je galère pour les séparer. Il faut les séparer avec deux pinces multiprise!

JMDSomme

JMDSomme

Posté
Posté
Bonjour, par plaisir du bricolage je vais commander le kit d'imprimante 3D MendelMax 2.0



Tu nous tiens au courant de la suite?

Ici ou sur un nouveau fil :)

Gandalf

Gandalf

Posté
Posté

En cherchant des logiciels gratuits, faisant de la 3D, j'ai trouvé ce Comparatif qui en répertorie pas mal.



En creusant, les suivants gère le .STL:

http://www.blender.org/

http://brlcad.org/

http://freecadweb.org/index-fr.html

http://www.k-3d.org/ (plugin)

http://meshlab.sourceforge.net/

http://www.meshmixer.com/index.html

http://www.openscad.org/documentation.html

https://tinkercad.com/

http://www.wings3d.com/



OpenSCAD plutôt axé forme géométrique semble un bon candidat????



JL

JMDSomme

JMDSomme

Posté
Posté
En cherchant des logiciels gratuits, faisant de la 3D, j'ai trouvé ce Comparatif qui en répertorie pas mal.



En creusant, les suivants gère le .STL:

http://www.blender.org/

http://brlcad.org/

http://freecadweb.org/index-fr.html

http://www.k-3d.org/ (plugin)

http://meshlab.sourceforge.net/

http://www.meshmixer.com/index.html

http://www.openscad.org/documentation.html

https://tinkercad.com/

http://www.wings3d.com/



OpenSCAD plutôt axé forme géométrique semble un bon candidat????



JL



Ouf sacrée moisson, merci !



il y en a que j'ai testés et pas suivis (freecad et wings)... pas bien compris les interfaces (mais ça, selon les habitudes qu'on a déjà... ça peut varier)



Meshmixer est associé à la suite 123D (autodesk) qui semble pas mal (même si j'ai du mal à m'adapter à l'ergonomie)



J'irais voir les autres.

De toute façon: faut les charger, les essayer et ... penser à les virer du DD si tu ne t'en sers pas....:be: car c'est gratuit sauf en place mémoire !



JM

olivier1

olivier1

Posté
Posté

Bonjour



Je lis depuis le début ce fil que je suis avec beaucoup d’intérêt et j'ai donc décidé de passer a l'action :)

Depuis un moment j'avais l’idée de créer un obturateur de télescope alors voila c'est fait pour la partie mécanique.



N’hésitez pas pour les avis, commentaires, critiques !!

olivier1

olivier1

Posté
Posté
Ça te permet d automatiser tes dark ?



Ça aura 2 fonctions

La 1ere d'automatiser les darks

la 2eme de fermer le tube, car sur la même monture j'ai une lunette dédié solaire

JMDSomme

JMDSomme

Posté
Posté

Je pense que les pièces de la charniere et support servo ça vaut le coup de les imprimer mais pour le couvercle c est discutable. Combien as tu paye l ensemble ?

C est sketshup qui génére des facettes sur le cercle?

Si c est ça essaie 123 Design il semble lisser les courbes plus finement.

papatilleul

papatilleul

Posté
  • Auteur
Posté
Merci Pierre mais le mérite revient à Papatilleul qui a ouvert ce fil et s'est jeté à l'eau

Merci à lui, j'ai enfin le passe filtre de mes rêves. :)



Merci mais je n'y suis pas pour grand chose.

Je n'ai fais que transférer ici le post d'un membre de mon club depuis notre forum car j'étais sûr que ça allait en interresser beaucoup. C'est lui qui s'est jeté à l'eau. Moi je n'ai toujours pas testé cette impression 3D. Mais quand je vois ce que commence à faire certains, je vais m'y mettre tôt ou tard.



A quand un strock 250 tout plastique ? :rolleyes:

olivier1

olivier1

Posté
Posté
Je pense que les pièces de la charniere et support servo ça vaut le coup de les imprimer mais pour le couvercle c est discutable. Combien as tu paye l ensemble ?

C est sketshup qui génére des facettes sur le cercle?

Si c est ça essaie 123 Design il semble lisser les courbes plus finement.



Pour te donner une idée des prix

le support du servo = 10€

la charnière = 6€

la plaque = 26€ (et encore j'ai pu faire baisser le prix en évident la pièce)



en tout transport inclus j'en ai eu pour 50€, je suis d'accord avec toi que pour la plaque une autre solution moins cher peu être trouvé.



Les facettes sur le cercle sont crées par Sketchup, j'ai pas trouvé de fonction pour lisser les courbes.

JMDSomme

JMDSomme

Posté
Posté

Il ne faut pas hésiter à tester les objets sur le site de l imprimeur avant de commander.

Ça conduit généralement a aléger le design.

  • 2 mois plus tard...
José9

José9

Posté
Posté

Bonjour à tous!

Premièrement un grand merci pour toutes les infos et bravo à vous pour ce que vous avez déjà fait!

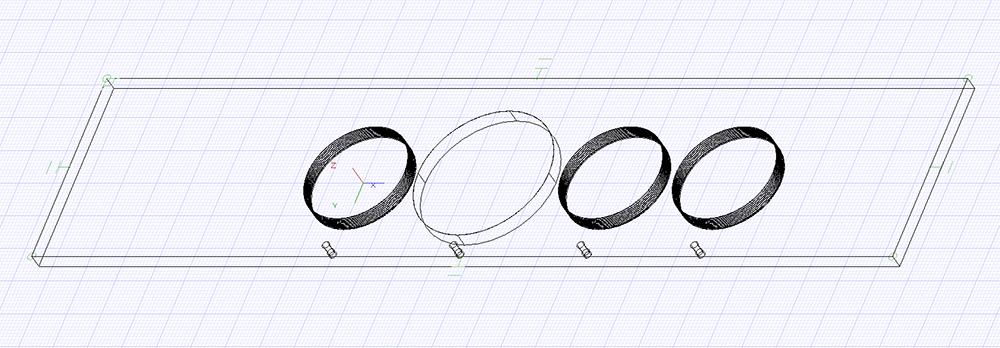

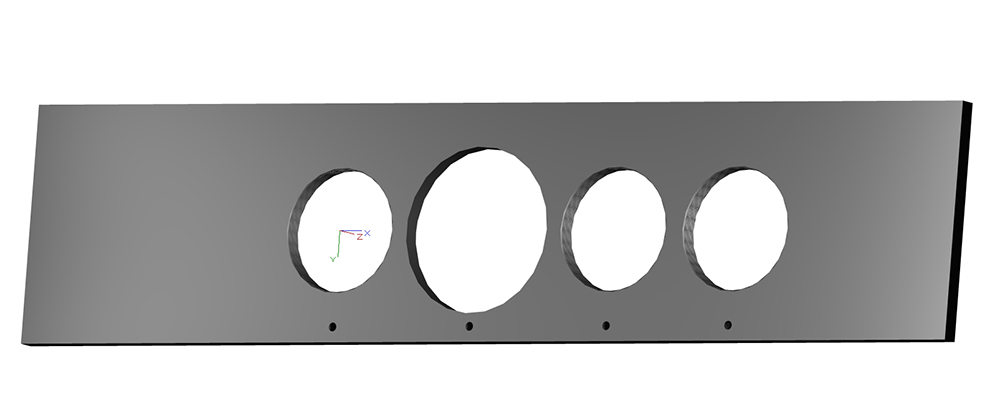

Je vais également me lancer pour le passe filtre du strock, je l'ai modélisé avec TurboCAD

Voilà les screens depuis le soft:







Le filetage est en M28.5x0.5

Qu'en pensez-vous?



Astronomicalement

José

JMDSomme

JMDSomme

Posté
Posté

A vérifier,je crois bien que le filetage est trop fin pour être réalisé en impression 3d....pour le mien j ai recoupe en rondelles un tube allonge fileté et collé les rondelles ainsi obtenues dans le passe filtre....

JMDSomme

JMDSomme

Posté
Posté

Tiens nous au courant,

Si ça marche ce serait tres cool que tu dessines de façon isolée des filetages sur des bagues d'épaisseur 3 mm et que tu partages un fichier wrml.

Ainsi ceux qui comme moi n ont pas un logiciel capable de tracer les filetages n auraient qu'à insérer le bout dans leur propre objet.

Si quelqu'un un sait le faire on pourrait avoir une bibliothèque de fichiers wrml aves des bagues toutes bêtes aux différents filetages utilisés en astro...... qu'il suffirait d'intégrer dans nos designs spécifiques selon besoins !

Ça ouvrirait de nombreuses possibilités.

GUY69

GUY69

Posté
Posté

Le filetage est en M28.5x0.5

Qu'en pensez-vous?



Avec l'expérience je pense que des problèmes vont apparaitre sur des filetages aussi fins. En effet les tolérances annoncées en impression 3D entraineront soit un jeu important soit un non montage. A voir

GUY69

GUY69

Posté
Posté
Tiens nous au courant,

Si ça marche ce serait tres cool que tu dessines de façon isolée des filetages sur des bagues d'épaisseur 3 mm et que tu partages un fichier wrml.

Ainsi ceux qui comme moi n ont pas un logiciel capable de tracer les filetages n auraient qu'à insérer le bout dans leur propre objet.

Si quelqu'un un sait le faire on pourrait avoir une bibliothèque de fichiers wrml aves des bagues toutes bêtes aux différents filetages utilisés en astro...... qu'il suffirait d'intégrer dans nos designs spécifiques selon besoins !

Ça ouvrirait de nombreuses possibilités.



J' utilise SOLIDWORKS et le traçage de filetages se fait sans problème. Je trace une bague M28 x 0,5 et je regarde sous quelles formes de fichiers je peux exporter .

JMDSomme

JMDSomme

Posté
Posté
J' utilise SOLIDWORKS et le traçage de filetages se fait sans problème. Je trace une bague M28 x 0,5 et je regarde sous quelles formes de fichiers je peux exporter .



:)

il y'a d'autres format acceptables que wrml je crois... pour l'impression.

Mais on peut même imaginer mieux ...:

Ce serait génial d'avoir un catalogue de filetages incrustés dans un bout de plastique avec deux, trois ou 4mm de marge autour: export en tous formats possibles (dwg, dxf, GDL, etc etc) et on intègre direct au projet en cours.... selon les logs dont chacun dispose on assure la traduction , de format en format.



Sauf qu'à mon avis, aussi fin ça ne passe pas encore dans les imprimantes "du commerce" en ligne.... :cry:

GUY69

GUY69

Posté
Posté

J'ai tracé une bague filetée M28,5 x 0,5 sous SOLIDWORKS



Vous pouvez charger un fichier zippé à l'adresse suivante:



http://dl.free.fr/u5RIYxEOZ



Ce fichier contient:

Cotes des filetages ISO format PDF

Plan de la bague format PDF

" " " SLDPRT solidworks

" " " IGS

" " " WRL

" " " STL utilisé pour transmettre à SCULTEO



Essayez ce qui va le mieux pour introduire le filetage dans une pièce.



Tolérance normale pour un filetage femelle H6 soit pour un diamètre de 28,5

+ 0,033mm -0mm. L'impression 3D est loin de ces tolérances. SCULTEO donne 0,1 à 0,15mm.

JMDSomme

JMDSomme

Posté
Posté

Il me semble qu'on devra encore bidouiller les filetages quelques temps....

Ça doit être utilisable pour des filets métriques de format raisonnable mais avec nos trucs tous fins....

Pour l'inox... :-) .... c est pas gagné... mais chez sculptéo ils font l'argent: ils impriment une cire puis coulent en moule perdu. Pour ceux qui ont des sous et aiment le bling bling!

PS @guy, merci pour le dossier je vais le charger a tout hasard, on ne sait jamais, la technique d'impression peut progresser.

  • 3 mois plus tard...
Fred_76

Fred_76

Posté
Posté

Un challenge qui serait bien utile, ce serait de faire une bague d'adaptation de filtre du genre EOS Clip mais pour pouvoir y visser un filtre 31.75mm. On aurait alors, avec un léger vignettage, la possibilité d'utiliser un filtre 31.75 mm sur un Canon EOS de format APS-C - les plus courants, sans avoir besoin d'acheter un filtre 2" qui coûte 3x plus cher...



Mais est-ce vraiment possible ????



J'ai posté un sujet pour ce challenge ;)



A+



Fred

francois-du-57

francois-du-57

Posté
Posté (modifié)

bjr a tous et bonne fête e fin d'année.

il y a quelque temps j'avais mis une imprimante 3D en vente dans les PA ,j'ai n'est pas eu le temps de la testait mais pour le prix je pence que je me serais bien laisser tenté...

Modifié par francois-du-57
