Alimentation de terrain v2

[denis-mgt]

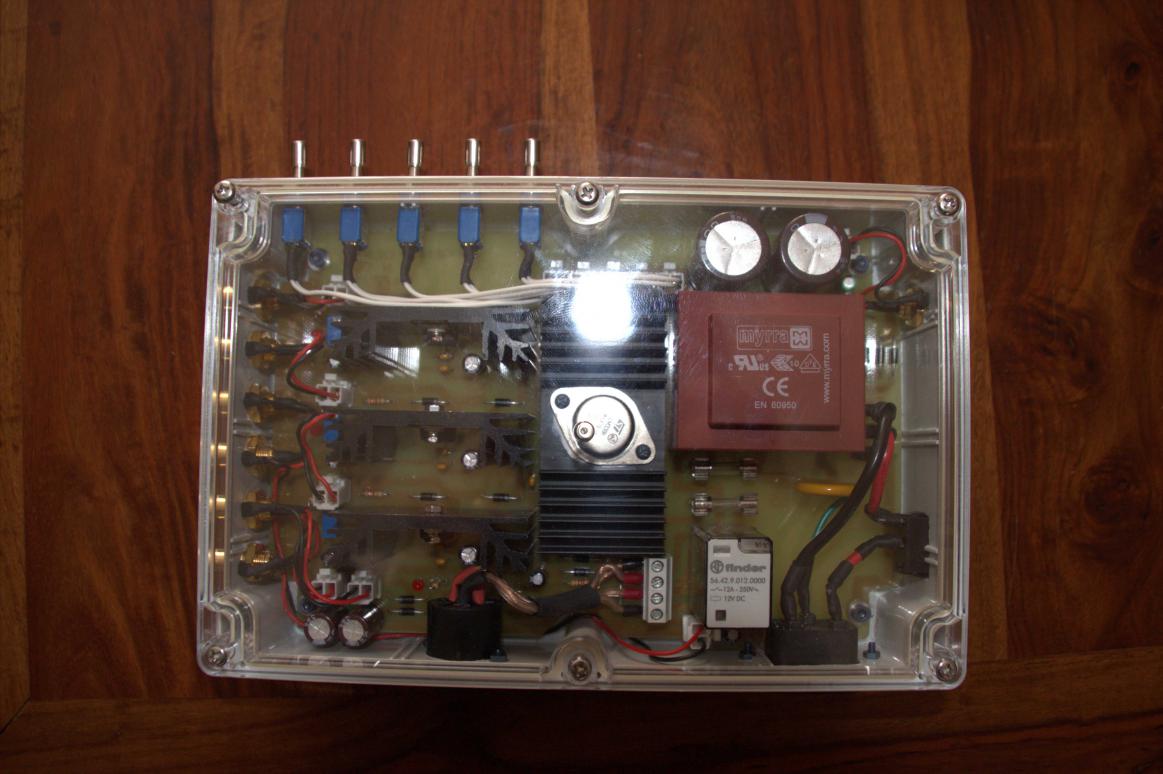

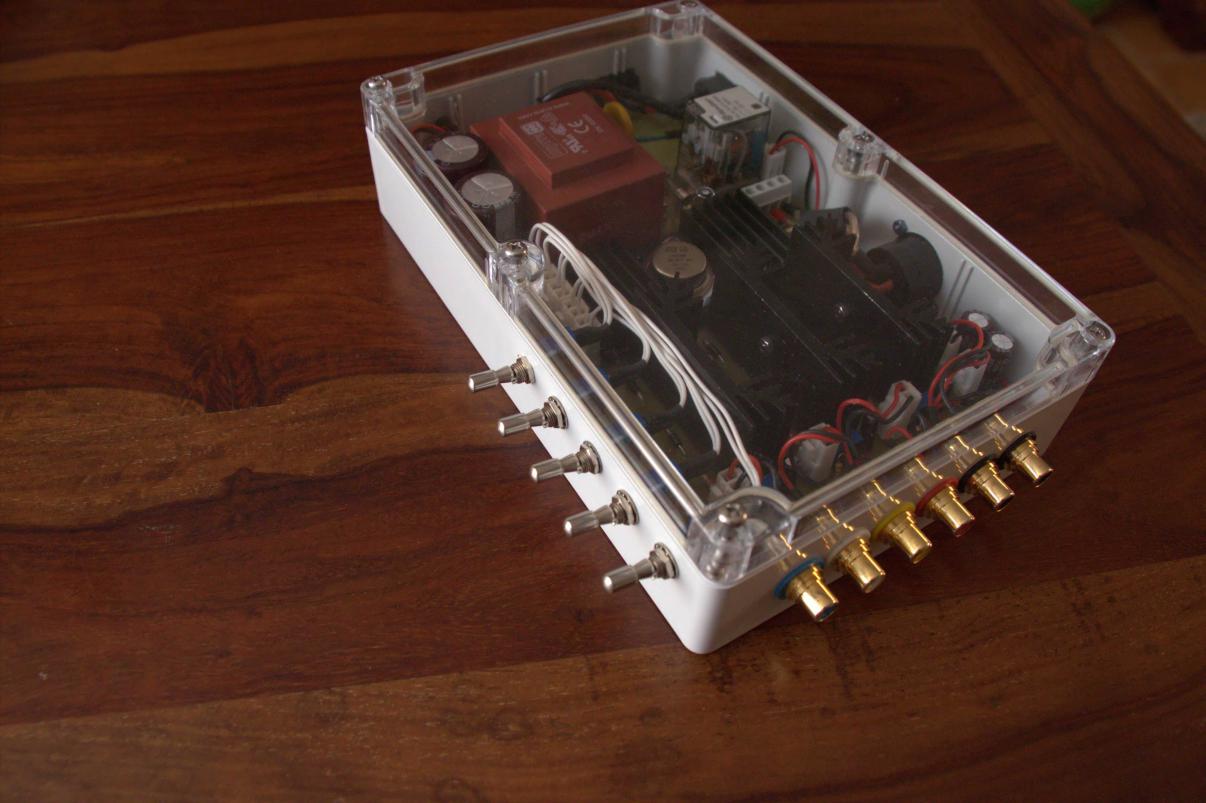

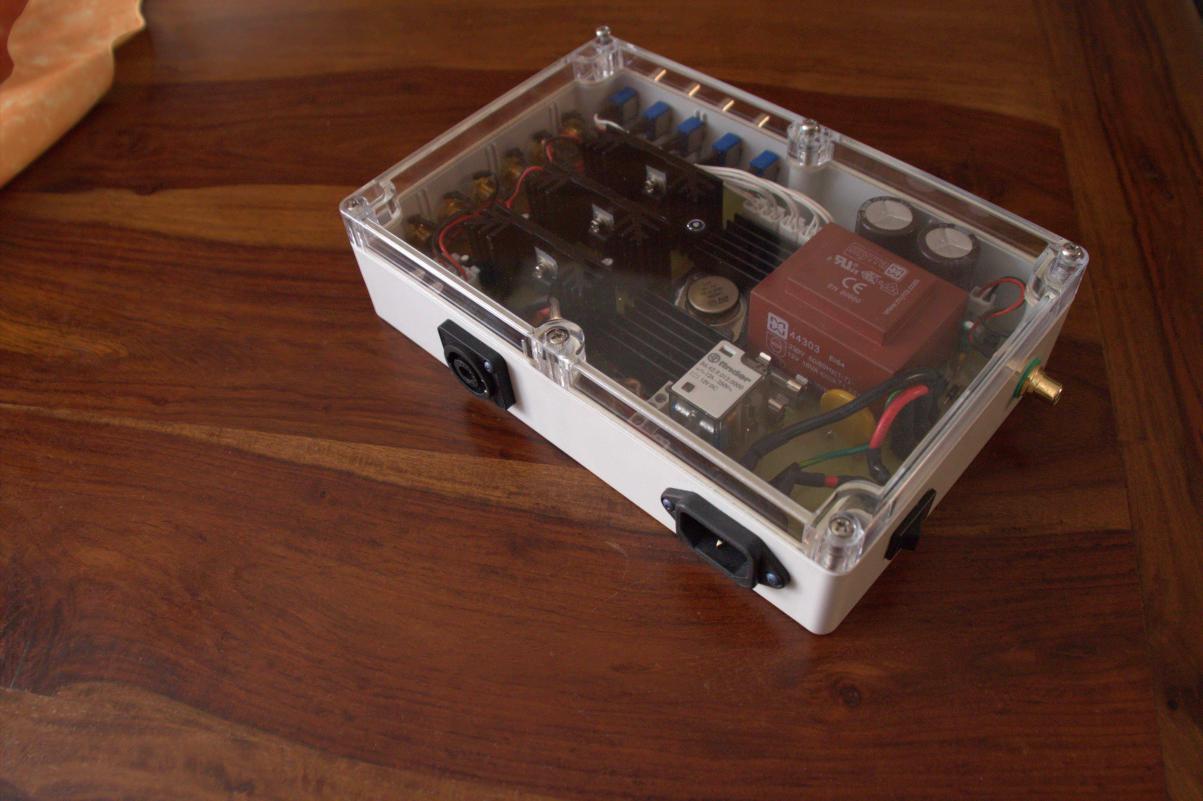

Voici ma nouvelle alimentation de terrain v.2 autant utilisable sur secteur ou batterie 12v.

(Sur alimentation industrielle 300w 12v et batterie 12v 110A)





document.pdf

Modifié 30 avril 2014 par denis-mgt

[pierrealexandre77]

nickel! c'est super propre

[dr@kula]

Punaise, du travail de pro !

[denis-mgt]

Demain premier test en exterieur, secteur montpellier, beziers pas encore bien définie

[lucienne]

Bonjour,



Très jolie réalisation ! ça donne envie de faire pareil...

Alors, tout fonctionne correctement ? Les tensions en sortie des régulateurs sont correctes lorsque tu tire du courant ?

Bonne continuation

Modifié 27 avril 2014 par lucienne

[banjo]

Superbe,

Si je peux me permettre une remarque , il vaut mieux éviter les broches en saillies , risque de casse et de court-circuit.

A+

[choco]

Même remarque pour les interrupteurs à verrouillage qui dépassent un peu inutilement, le modèle utilisé ici est certes compact mais aussi fragile !



Sur le schéma on peut remarquer que l'une des sorties "monte" jusqu'à 5 ampères:

Je n'aime pas ces prises "cinch" en usage "alimentation", ce n'est pas fait pour ça, surtout du côté de la fiche mâle, et elles n'ont q'une faible tenue à la traction et aucun verrouillage possible (à ma connaissance); il existe pas mal d'autres modèles, certes plus encombrants, mais mieux adaptés (usage nocturne, risques accrus de fausse manoeuvre...)



A part ça le montage est compact et le câblage interne propre, c'est du sérieux !

[Regis83]

Très belle réalisation, félicitation.



Curiosité : à la vue de ton matériel sur ta signature, à quoi te sers une sortie pouvant débiter jusqu'à 5A ? Autre question , la sortie variable 1A de 1,25V à 12V, c'est pour une résistance chauffante ?



Petite remarques : sur le schéma, l'alimentation 300W, borne négative va sur V-N-REG +.



Merci pour tes réponses.



Pour infos moi j'ai utilisé des prises Jack Audio 6,35mm, le positif sur la borne L et le négatif sur la masse. La borne R (celle du milieu) est non connectée.

[denis-mgt]

Merci beaucoup

Ca fonctionne très bien sur le terrain aucun problème.

Oups il y a une erreur sur le schema.

l'alimentation 300W, borne positif sur V-N-REG

[denis-mgt]

petite correction sur le schéma

[denis-mgt]

Très belle réalisation, félicitation.



Curiosité : à la vue de ton matériel sur ta signature, à quoi te sers une sortie pouvant débiter jusqu'à 5A ? Autre question , la sortie variable 1A de 1,25V à 12V, c'est pour une résistance chauffante ?



Petite remarques : sur le schéma, l'alimentation 300W, borne négative va sur V-N-REG +.



Merci pour tes réponses.



Pour infos moi j'ai utilisé des prises Jack Audio 6,35mm, le positif sur la borne L et le négatif sur la masse. La borne R (celle du milieu) est non connectée.



la sortie variable (sortie réglable de 1.25V à 12V) via le potentiomètre de 5k Ohm

Modifié 29 avril 2014 par denis-mgt

[eugine]

Superbe surtout avec le capot transparent.

Et merci pour le partage du schéma.

[Regis83]

petite correction sur le schéma



Ravi de t avoir signalé une anomalie sur ton schéma.



la sortie variable (sortie réglable de 1.25V à 12V) via le potentiomètre de 5k Ohm



Par contre tu ne réponds pas à mes 2 questions. A quoi te sers la sortie 5A ainsi que la sortie avec une tension variable de 1,25 à 12V,

[choco]

Certes, le schéma est simple, mais j'ai mieux regardé et je ne comprends pas

le petit schéma du transfo 2x12v: si tu utilises comme indiqué la sortie (+) v

et la masse : 1) à quoi te sert la sortie (-) v

2) de toute manière les condensateurs de filtrage ne sont pas câblés correctement puisque le point milieu du transfo est utilisé.



Il faut un condensateur entre la masse et la sortie + du pont redresseur, et un autre entre la masse et la sortie - de ce même pont pour que ce montage ne soit pas déséquilibré. Et ce, même si on ne se sert pas de la sortie (-) v.

[denis-mgt]

Certes, le schéma est simple, mais j'ai mieux regardé et je ne comprends pas

le petit schéma du transfo 2x12v: si tu utilises comme indiqué la sortie (+) v

et la masse : 1) à quoi te sert la sortie (-) v

2) de toute manière les condensateurs de filtrage ne sont pas câblés correctement puisque le point milieu du transfo est utilisé.



Il faut un condensateur entre la masse et la sortie + du pont redresseur, et un autre entre la masse et la sortie - de ce même pont pour que ce montage ne soit pas déséquilibré. Et ce, même si on ne se sert pas de la sortie (-) v.



:refl:il y a des modification a faire sur le schéma merci

[denis-mgt]

Ravi de t avoir signalé une anomalie sur ton schéma.







Par contre tu ne réponds pas à mes 2 questions. A quoi te sers la sortie 5A ainsi que la sortie avec une tension variable de 1,25 à 12V,



Sur le boitier prototype version 2, photo ci joint il y à

3 sortie réglable de 1.25 à 12v

-1 de 8.4v pour APN

-1 de 5v pour le HUB USB

-1 de 9v pour le focuser



1 sortie de 12v 5A pour la monture equatorial de type EQ6

2 sortie de 12v alimentation diverse (ecran a flat; camera; regulateur de temperature...)

1 sortie de 18v alimente en 220v non utilisé a ce jour.



Il y aura une rectification au niveau des led trop luminescente la nuit.

Modifié 30 avril 2014 par denis-mgt

[Regis83]

Sur le boitier prototype version 2, photo ci joint il y à

3 sortie réglable de 1.25 à 12v

-1 de 8.4v pour APN

-1 de 5v pour le HUB USB

-1 de 9v pour le focuser



1 sortie de 12v 5A pour la monture equatorial de type EQ6

2 sortie de 12v alimentation diverse (ecran a flat; camera; regulateur de temperature...)

1 sortie de 18v alimente en 220v non utilisé a ce jour.



Il y aura une rectification au niveau des led trop luminescente la nuit.

- 1 sortie 12V/5A pour l'EQ6

- 1 sortie réglable de 1,25 V à 12V délivrant 1A

- 3 sorties 12V.

- pas de 5V ni de 9V



C'est incohérent avec tes précisions.

Tu devrais mettre à jour ton schéma cela sera plus clair



Sinon bien la fixation de la plaque sur le trépied avec les colliers PVC.

Excellente idée

[denis-mgt]

Je corrige le schéma ce soir 19h:>:

[denis-mgt]

document.pdf nouveau schéma celui de mon boitier Modifié 30 avril 2014 par denis-mgt

[lucienne]

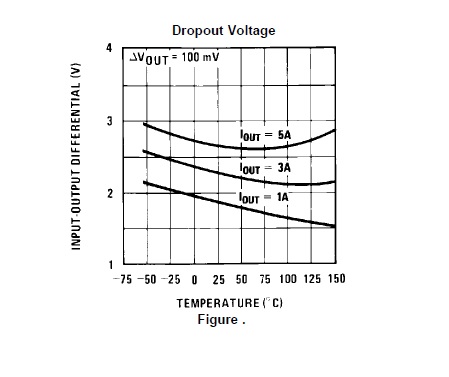

Petit problème : Lorsque tu vas brancher ta batterie de voiture pour alimenter tes régulateurs, il y aura un pb : Ton régulateur 12V, le LM338, pour fournir du 12V en sortie, il lui faut au moins 2V de plus en entrée, si tu veux que ton régulateur fonctionne... c'est à dire plus de 14V. Ce que tu n'auras jamais avec une batterie de voiture. As-tu testé cette configuration, en tirant un peu de courant sur ton régulateur ?

Voir la doc :

[lucienne]

Deuxième problème : Ton transfo est de 16VA. C'est à dire s'il fournit 16V, tu peux tirer 1A. En tout cas il ne pourra jamais fournir 12V et 5A, soit 60VA, rien que pour le régulateur 12V



Troisième pb : Tes diodes 1N4007 peuvent supporter 1A moyen au maximum. En aucun cas ce pont redresseur ne pourra fournir plus de 1A continu...

[lucienne]

Ensuite, si ton fusible de 3A grille, c'est que tout le reste aura déjà grillé aussi.

Avec 250V, et 3A, tu arrive à 750W.... alors que ton transfo est de 16VA, c'est à dire 16W pour faire court



Et tes diodes sb1100, peuvent supporter maxi 1A, donc faudra pas demander davantage sur ces alim 12V

Modifié 30 avril 2014 par lucienne

[lucienne]

A quoi sert de mettre une alimentation DC-DC de 300W, alors qu'elle est alimentée par un transfo de 16VA, soit 16W maxi ?

[denis-mgt]

Il y a qu'une seul alimentation secteur de 300w pour le systéme

Le transfo de 16va 12v n'a aucune fonction sur les alimentation

Fusible de 400ma ça devrait faire l'affaire.

Il y aura une 3éme version je m'y lance de ce pas

Modifié 30 avril 2014 par denis-mgt
