Crayford Skywatcher Equinoxe : démontage complet

[ceresius38]

Bonjour,

un astropote m'a amené sa lunette Equinoxe avec un syndrome de glissade aigu du tube de porte oculaire. Celui ci patinait a la remontée avec des oculaire sen 2".

Le classique réglage de dureté était inopérant, et une marque sur le tube m'a fait penser a un pb de roulement.

Ne trouvant pas le mode opératoire du démontage sur la toile, je me suis lancé.

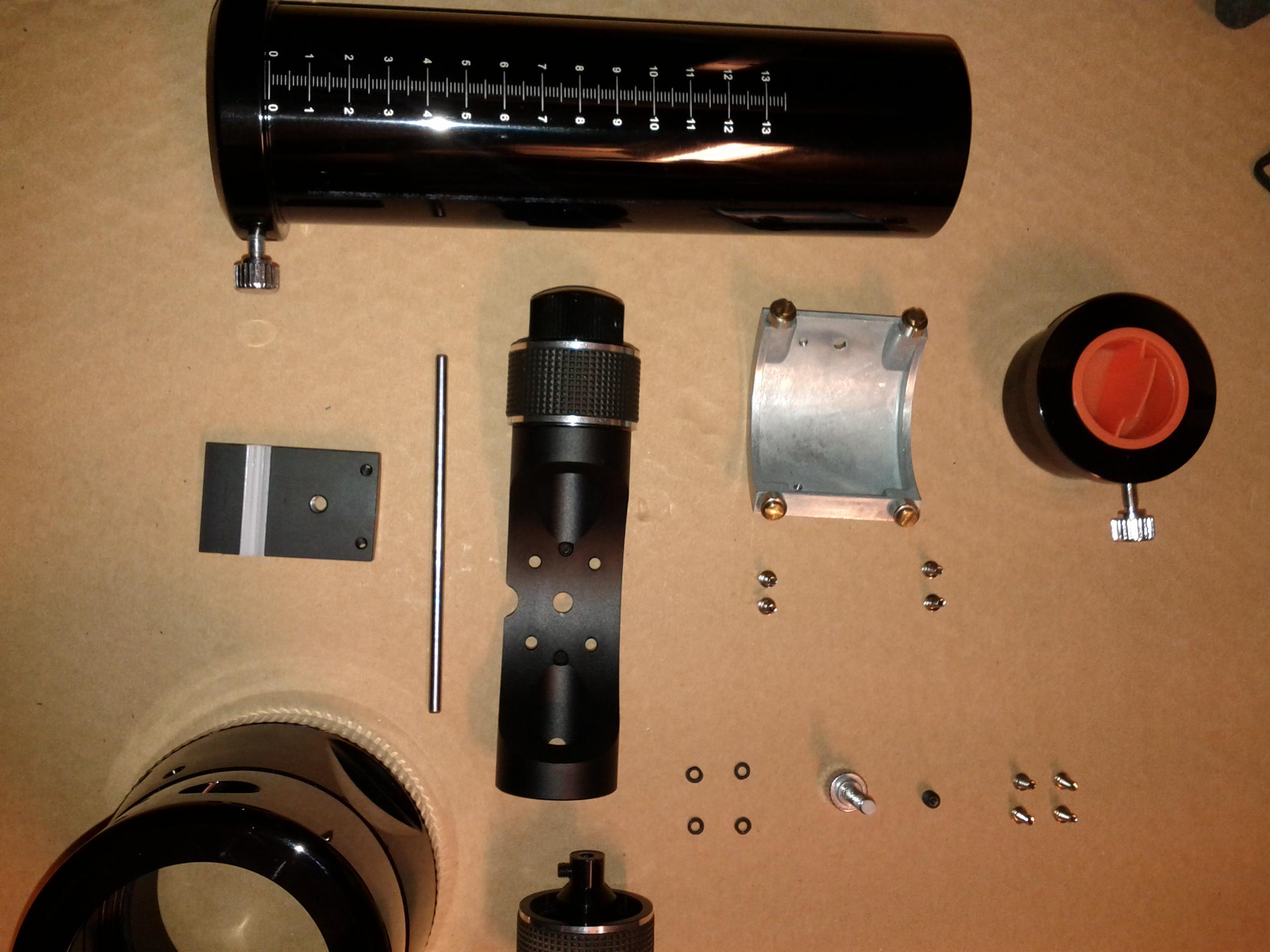

En voici la vue "éclatée", j'ai été surpris de la relative qualité des éléments que j'y ai trouvé. Il est pas si mal conçu /réalisé au final, il suffit de le régler correctement :





Pour démonter ce PO.

Le désolidariser du tube avec la bague chromée.

Trouver les vis alen sans têtes qui tiennent l'axe d'entrainement du PO en commençant par celle a l’opposé de la réduction 1/10 (si vous êtes a l'aise , ne desserrez que celle coté réduction, le tout sortira a l’opposé , mais ne confondez pas avec la vis de maintient de la molette 1/10 !!!!! )

Retirer l'axe.

Retirer la vis de réglage de duretée , ainsi que la vis de blocage du PO.

Au besoin, desserer les deux vis de maintient de la plaque de réglage de dureté du po (ça j'y ai trouvé bien fichu, mieux que sur d'autres PO bcp+ chers ) .

A cette étape, le tube coulisse jusqu'a sortir !



Après , pas la peine d'expliquer quelles vis tiennent quoi, c'est trivial.



Au final, c'était une vis de maintient d'un roulement qui était desserrée, et celui ci ne tournait ainsi plus correctement. Un bon nettoyage et resserrage plus tard, et tout était OK. Cet entretien m'a fait reconsidérer la qualité mécanique de ce PO. Il n'est pas si mal foutu après tout.

[yanbry]

Voilà un post intéressant !

Va savoir, peut être me servira t il un jour pour ma 80/500 Equinox ?

Merci du partage
