Ma nouvelle ancienne monture en Glouge

[Arch Stanton]

doublon...dsl

Modifié 29 mai 2014 par Arch Stanton

[Arch Stanton]

Bonjour

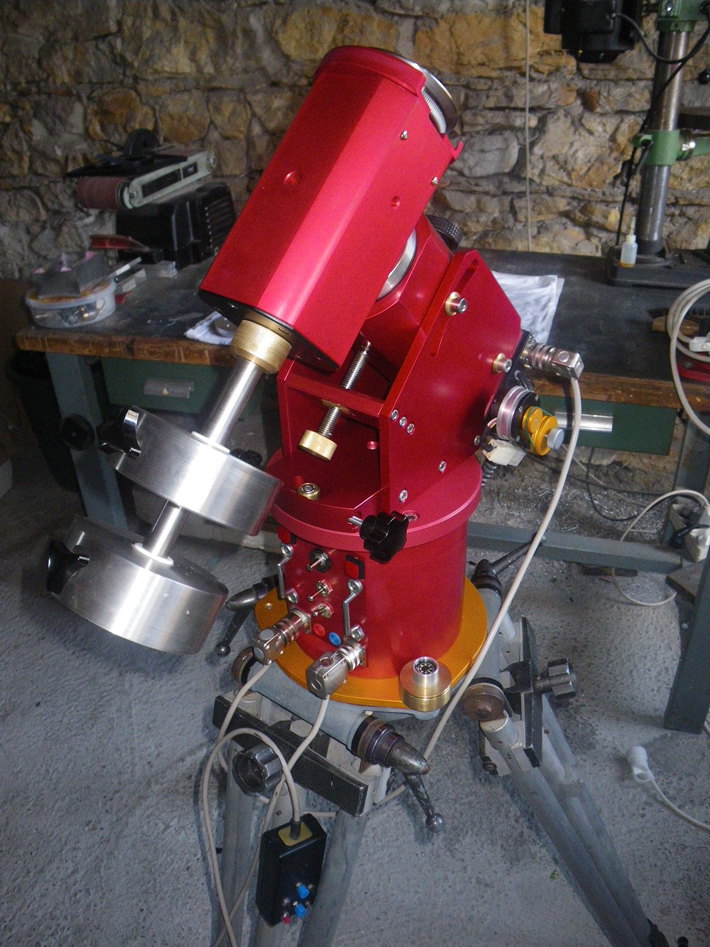

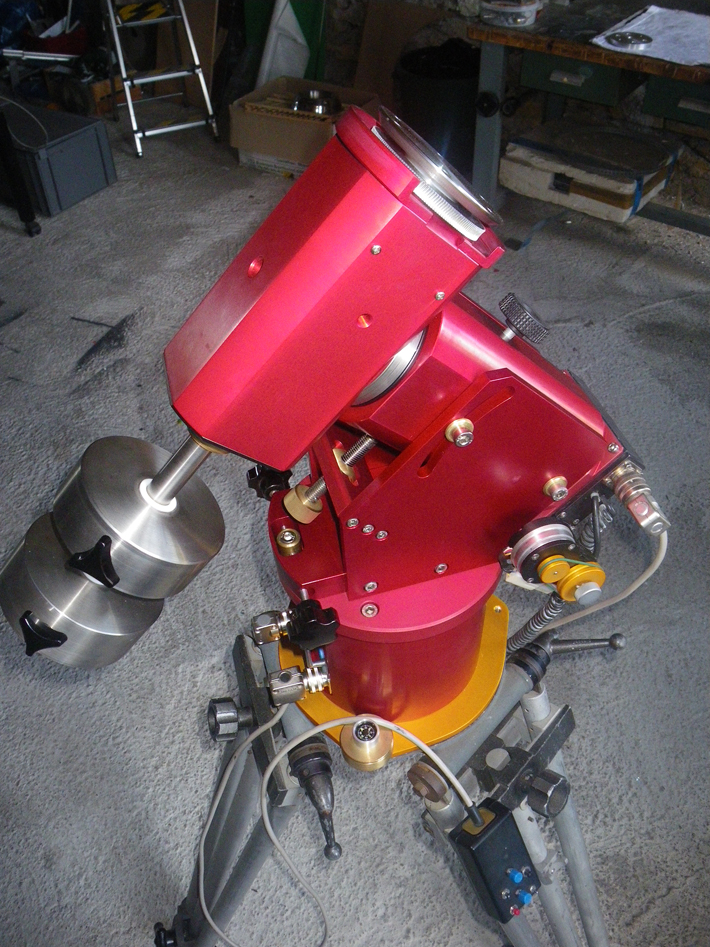

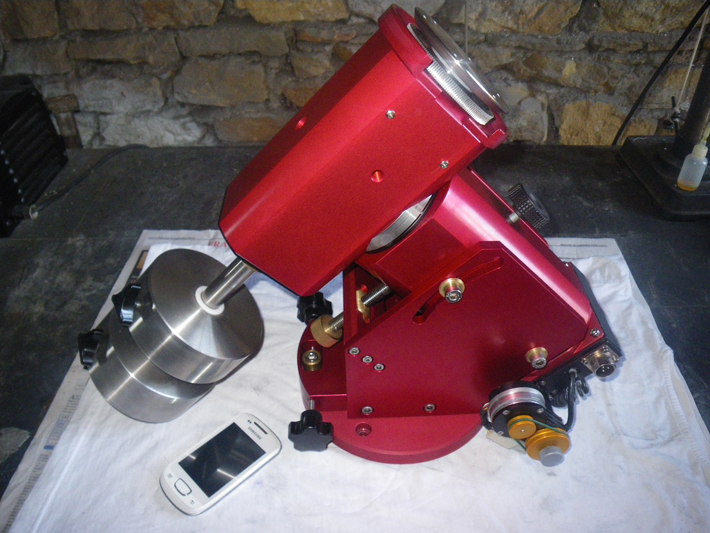

Je vous présente ma nouvelle monture,en fait c'est une monture que j'ai faite il y a plus de 10 ans.Je l'ai entièrement démonté pour refaire la motorisation en déclinaison.

J'en ai profité pour lui refaire un petit look.

J'ai confié les pièces a mon Astropote "Cérésius 38" pour qu'il l'anodise...façon Iron Man

Il a mis au point la technique qu'il métrise parfaitement maintenant.



Gold+Rouge=Glouge....c'est bien Glouge.



La monture est entièrement en alu, laiton et inox.L'entrainement horaire est assuré par un plateau tournant de chez Microcontrole récupéré dans une benne.

L'usinage est fait maison

La déclinaison....est bien elle est toujours en cour de modifs.

Elle supporte mes 10kg de lunette sans problème.

Elle a un peu la couleur d'une Paramount mais le prix est nettement plus raisonnable.

J'ai acheté le trépied dans une brocante pour 80 euros(c'est un trépied de camera qui supporte le poids d'un homme...j'ai testé).

20 euros de moteur et d'éléctronique et 20 euros de roue dentée pour la déclinaison.....le tous acheté d'occaz au JOA ,voila.Prix total 120 euros.

Je l'utilise essentiellement pour du visuel et pour de la photo planétaire,lunaire et solaire.

Certe elle a ces défauts mais je connais des chinoises qui en ont plus....









Voili,Voili

[Great gig in the sky]

Et le pied , c' est moi qui vais le peindre ?



N' étant pas spécialiste , je me permettrai juste de dire que , esthétiquement , c' est une bien belle réalisation !

Y' a pas à dire , mais ça a de la gueule , l' artisanal , à ce niveau ...

[cyrille-86]

beau boulot !

[Arch Stanton]

Je n'ai pas fait le pied pour deux raisons.

La matière ne peut pas s'anodisé et de toute manière elles ne rentraient pas dans les cuves actuelles de Cérésius 38....enfin pour l'instant.

[grizli21]

Superbe réalisation.

J'ai beaucoup d'admiration pour les gens qui conçoivent leur propre montures.

C'est sobre mais ça l'empêche pas d' être stylée.

Si Avalon était une boite russe, la linéar aurait pu ressembler a ça tiens : ))

A première vue je trouvais le trépied assez vilain et puis je finis par me dire qu'avec une petite anodisation assortie aux couleurs de la tête ça pourrait vraiment bien le faire.



Question, tu l'as motorisé avec quoi ?

[Arch Stanton]

La motorisation horaire est faite avec un ensemble roue/fsf de Microcontrole....c'est du matos de laboratoire.Je l'ai gréffé a l'arriére de l'axe (partie noir sur les photos). J'ai simplement changé le moteur.La liaison axe/motorisation est assuré par un embrayage a friction en téflon.

Pour la déclinaison ...c'est en cour de fabrication.

[ceresius38]

Bravo !

Elle est chouette ton Iron Monture , Tony

J’avais pas pigé comment t'allais régler l'AZ pour l'alignement polaire. Bien joué !



Ca mérite d'être partagé, non ?



nb : Et le Cosmoshtoumph , on s'y met quand ?

Modifié 30 mai 2014 par ceresius38

[benjamindenantes]

Du beau boulot! Et surtout une belle finition.



On voit que tu as soigné la finition et donné une certaine importance à l'esthétique contrairement à d'autres...



Tu as quoi comme machine pour l'usinage? Combien tu as investi dedans? Quid de la qualité de suivi?



Dommage que certains ici ne voient que le trépied qui dénote car si il est stable, c'est tout ce qu'on lui demande!

[Great gig in the sky]

Dommage que certains ici ne voient que le trépied qui dénote car si il est stable, c'est tout ce qu'on lui demande!



Si c' est pour moi que tu dis ça , c' était simplement une boutade !

Je t' ai connu plus réceptif à l' humour !

[benjamindenantes]

Si c' est pour moi que tu dis ça , c' était simplement une boutade !

Je t' ai connu plus réceptif à l' humour !



J'avais bien compris ta boutade great gig mais tu es loin d'être le seul à avoir souligné ça et je trouve juste ça dommage. Je sais quel travail ça demande d'arriver à un tel résultat et lire que le trépied est pas beau alors que ce qu'il y a dessus est d'un niveau mécanique exceptionnel...



Je veux pas parler à la place de Arch Stanton mais souvent la fonctionnalité passe largement avant l'esthétique quand on construit sa monture.

Je suis persuadé que c'est la proximité de ceresius qui à poussé Arch Stanton à la faire anodiser. Sans cette opportunité, elle serait certainement restée brut et elle aurai été tout aussi efficace.

[teddelyon]



C'est juste magnifique et incroyable le boulot qu'arrive à produire un passionné quand il est motivé (et compétent) !



Bravo pour cette belle réalisation, les couleurs sont magnifiques et bien choisies

[Great gig in the sky]

Pour moi , c' était une simple boutade et j' ai été le premier à souligner la qualité de ce travail sur lequel je suis admiratif .

Et je suis largement convaincu comme toi , que la fonctionnalité passe largement avant l'esthétique .

Je n' ai jamais voulu être moqueur ( je pense que tu commences à me connaître ) .



Bonne journée à tous et encore bravo Arch Stanton , beau glouge en effet .

[benjamindenantes]

Pour moi , c' était une simple boutade et j' ai été le premier à souligner la qualité de ce travail sur lequel je suis admiratif .

Et je suis largement convaincu comme toi , que la fonctionnalité passe largement avant l'esthétique .

Je n' ai jamais voulu être moqueur ( je pense que tu commences à me connaître ) .



Bonne journée à tous et encore bravo Arch Stanton , beau glouge en effet .



J'avais parfaitement compris, je souligne juste qu'il ne faut pas s'arrêter à ce trépied qui dénote. (Mais qui doit très bien faire le job.)

Quand j'ai présenté ma monture quelqu'un m'a dis qu'il n'y avait pas la petite vis de sécurité au bout de la barre de contrepoids... Détail.

[grizli21]

J'avais parfaitement compris, je souligne juste qu'il ne faut pas s'arrêter à ce trépied qui dénote. (Mais qui doit très bien faire le job.)

J'ai quand même pas été si dur que ça, si

Il y avait quand même un compliment dans mon post, ou tu n'as pas tout lu ?







Quand j'ai présenté ma monture quelqu'un m'a dis qu'il n'y avait pas la petite vis de sécurité au bout de la barre de contrepoids... Détail.

Ou alors le monsieur s'inquiétait surtout pour les orteils de l'utilisateur la nuit ou par mégarde le contrepoids sera moins bien serré que les autres fois.

[Arch Stanton]

Vous inquiété pas pour mon trépied il est parfait comme ça,je ne le changerai pour rien au monde contre un trépied a 24 carat.

Il en fo plus pour me facher....



Pour les machines que j'ai utilisées ...et bien je suis mal payé mais j'ai des compensations matérielles . :)

Mis a par la petite perceuse a colonne "made in china" tout le reste a été fait au boulot.....mais schuuuuut fo pas le dire,c'est un secret.

[benjamindenantes]

Vous inquiété pas pour mon trépied il est parfait comme ça,je ne le changerai pour rien au monde contre un trépied a 24 carat.

Il en fo plus pour me facher....



Pour les machines que j'ai utilisées ...et bien je suis mal payé mais j'ai des compensations matérielles . :)

Mis a par la petite perceuse a colonne "made in china" tout le reste a été fait au boulot.....mais schuuuuut fo pas le dire,c'est un secret.



Ca explique l'aspect ultra-pro des finitions d'usinage...

Avec un tour chinois de modélisme, comme le mien c'est compliqué d'arriver à ça...



Tu espère la faire tourner en conditions réelles quand?

[ceresius38]

Ah c'est sur que c'est bien fini . Mais tu as tout de même peaufiné l'etat de surface de qq pieces a la ponceuse !!!!

Le matos ne fait pas tout il faut aussi de l'inventivité et de la volonté ( cf ton montage avec la planche a roulette pour les haches du 400 ).

Pour l'esthétique , moi j'y suis tres sensible : observer avec qq chose de bien fait et de beau ne nuit pas ....mais je prefere le bien fait et efficace dans l'absolu.

Par ailleurs je milite pour des projets en comun entre astrams car a plusieurs on peut se completer et se motiver : presque plus rien d'impossible !

[Arch Stanton]

Pour info je l'utilise depuis dix ans...il y a simplement la couleur qui a changer.

[olivdeso]

c'est bien glouge...

[Arch Stanton]

.....Je vois qu'on connait ces classiques.

[olivdeso]

désolé pas pu résister...la perche tendue était trop tentante



sérieusement, elle est top ta monture. Le seul point qui m'étonne est la taille de la courroie d'AD qui semble petite. Tu n'as pas trop de flexion dessus? Pas de glissement? par contre la courroie lisse bonne idée, entrainement moins saccadé qu'une courroie crantée même si risque de glissement en goto. En suivit ça doit être ok si bien fait ce qui doit être le cas si ça tourne depuis 10 ans...

[Arch Stanton]

Malheureusement je fais avec se que je trouve.

L'entrainement reste assez sommaire mais c'est bien bon pour mon utilisation actuelle plus tard je pourrai la faire évoluer avec peut etre un picastro mais c'est pas encore au programme...je ne suis pas pressé,j'ai encore pas mal de chose en cours.Il me faudrait des journées de 72 H pour tous faire....



Sinon...le tourolf est pas mal non plus !!!!en blouge bien sur.
