Calcul de la distance du primaire au secondaire

[laurent81]

bonjour , merci a toi , je reprends actuellement le barillet , sur les bon conseils de Pierre , bonne après-midi a tous!

[laurent81]

bonjour a tous , après pas mal de week-end de galère , et sur les conseils de bon nombre d'entre vous , j'ai donc repris le barillet de A a Z , je vous poste quelques photos dites moi ce que vous en pensez:

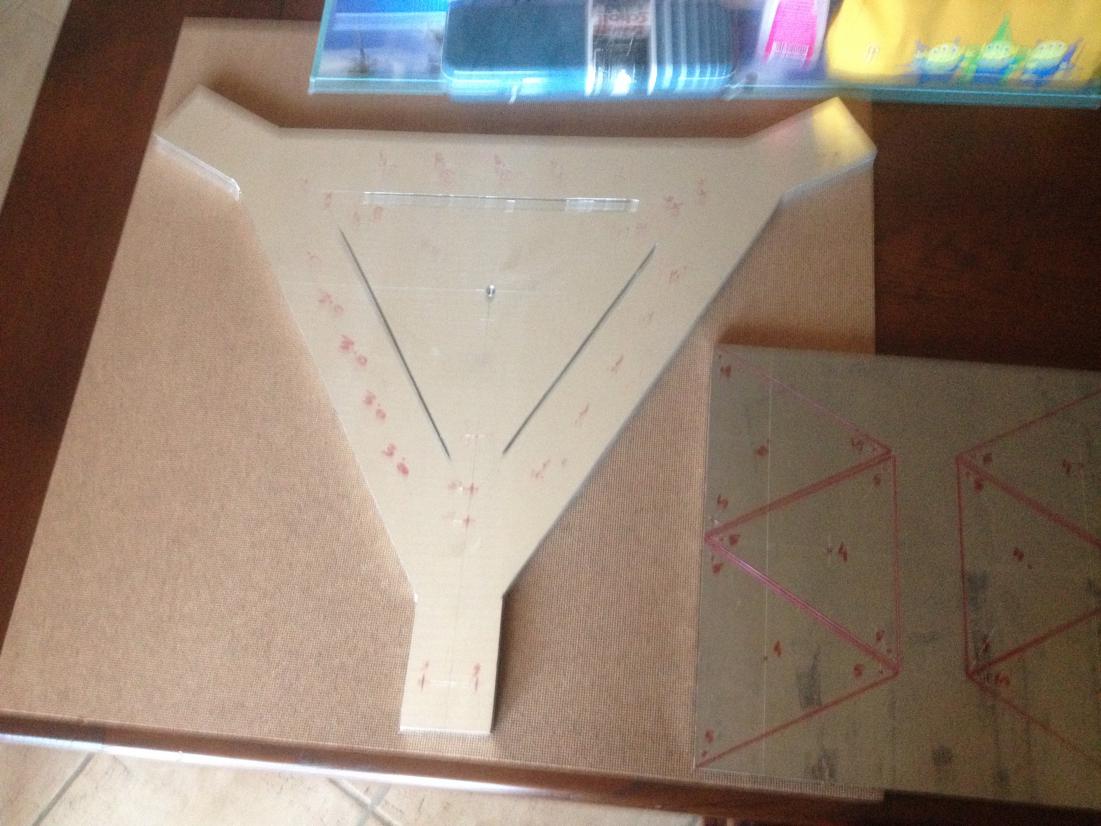

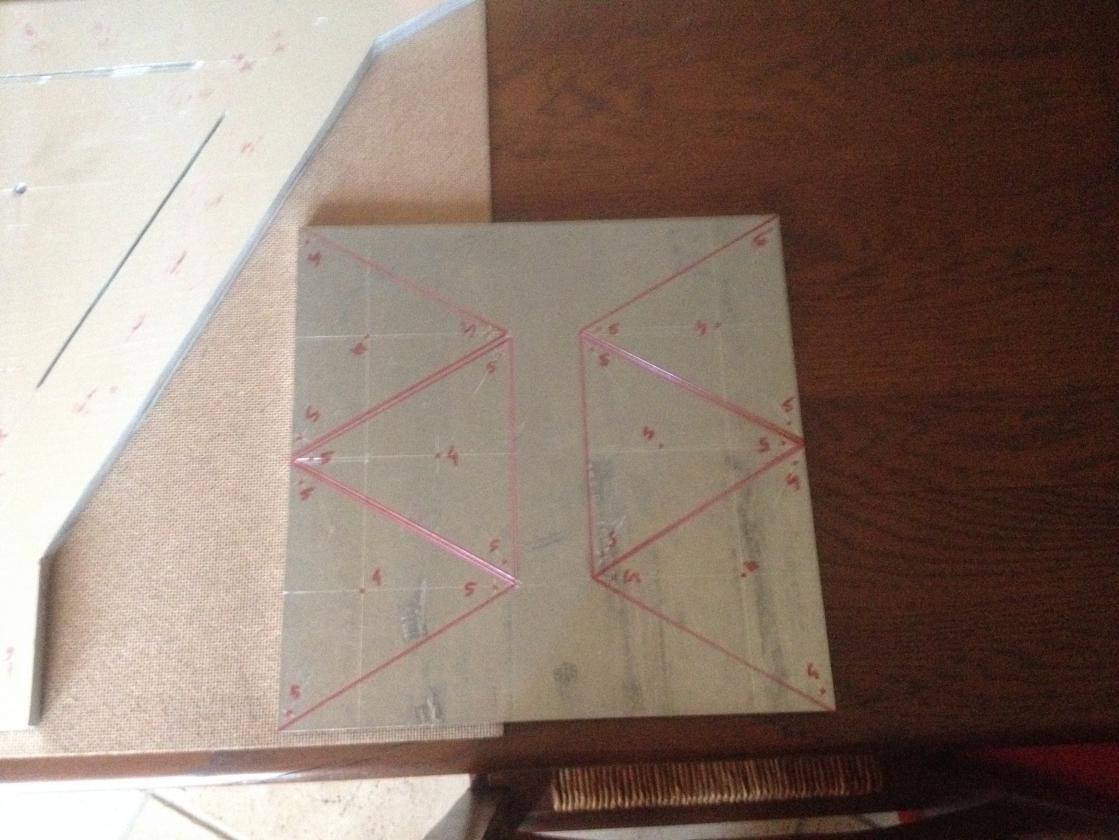

le tout début :

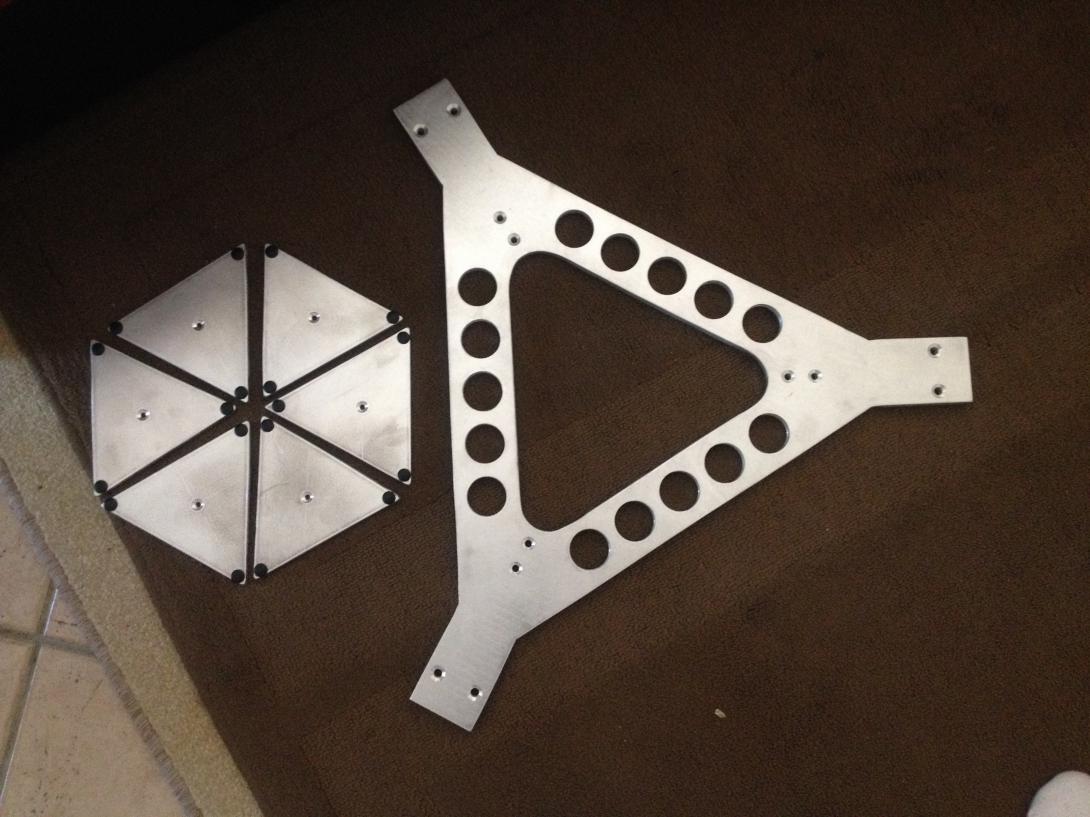

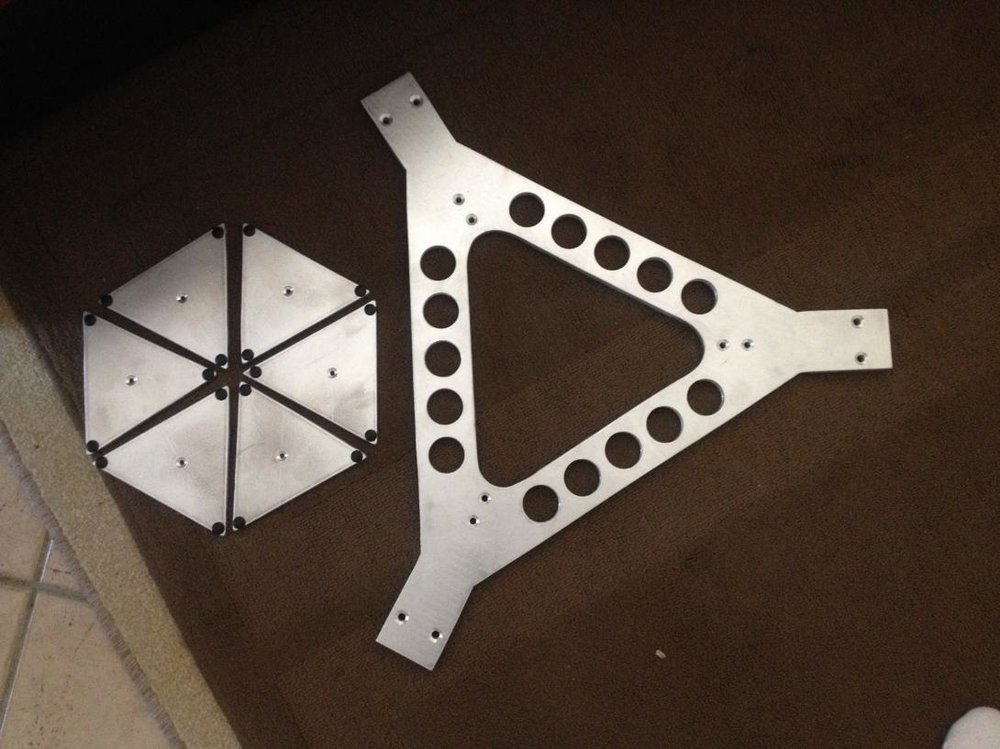

finalisation des six triangles et du support:

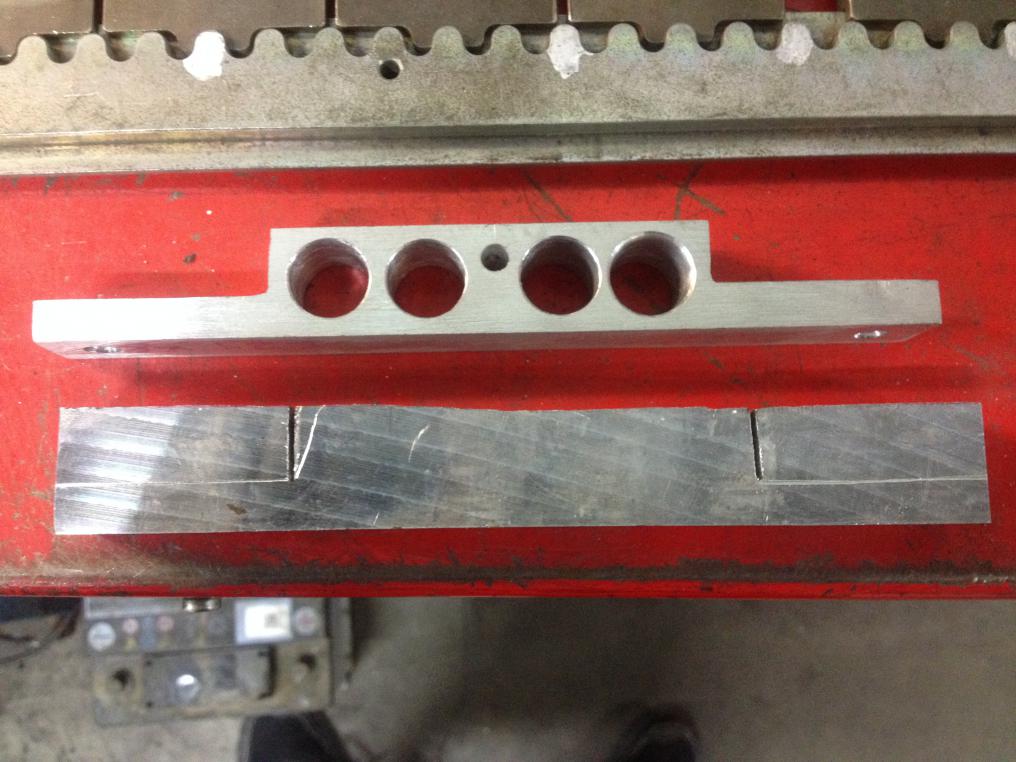

le plus complexe a été de réaliser les berceaux ainsi que les butées latérales le tout dans de l'alu massif :

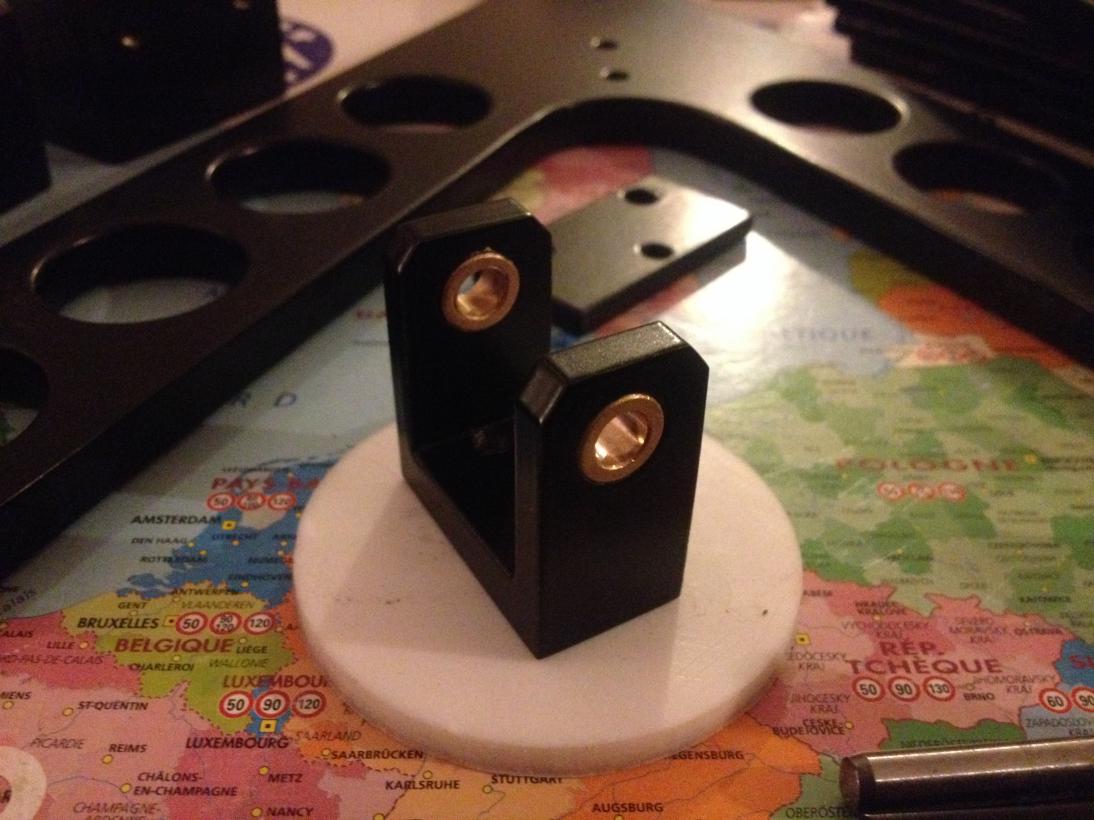

voici un des 3 berceaux , en son centre réside des bagues de cuivre avec 6mm de diamètre intérieur pour 10 exterieur le tout traversé par une goupille de 6mm également ,la goupille est freiné par une vis pointeau .

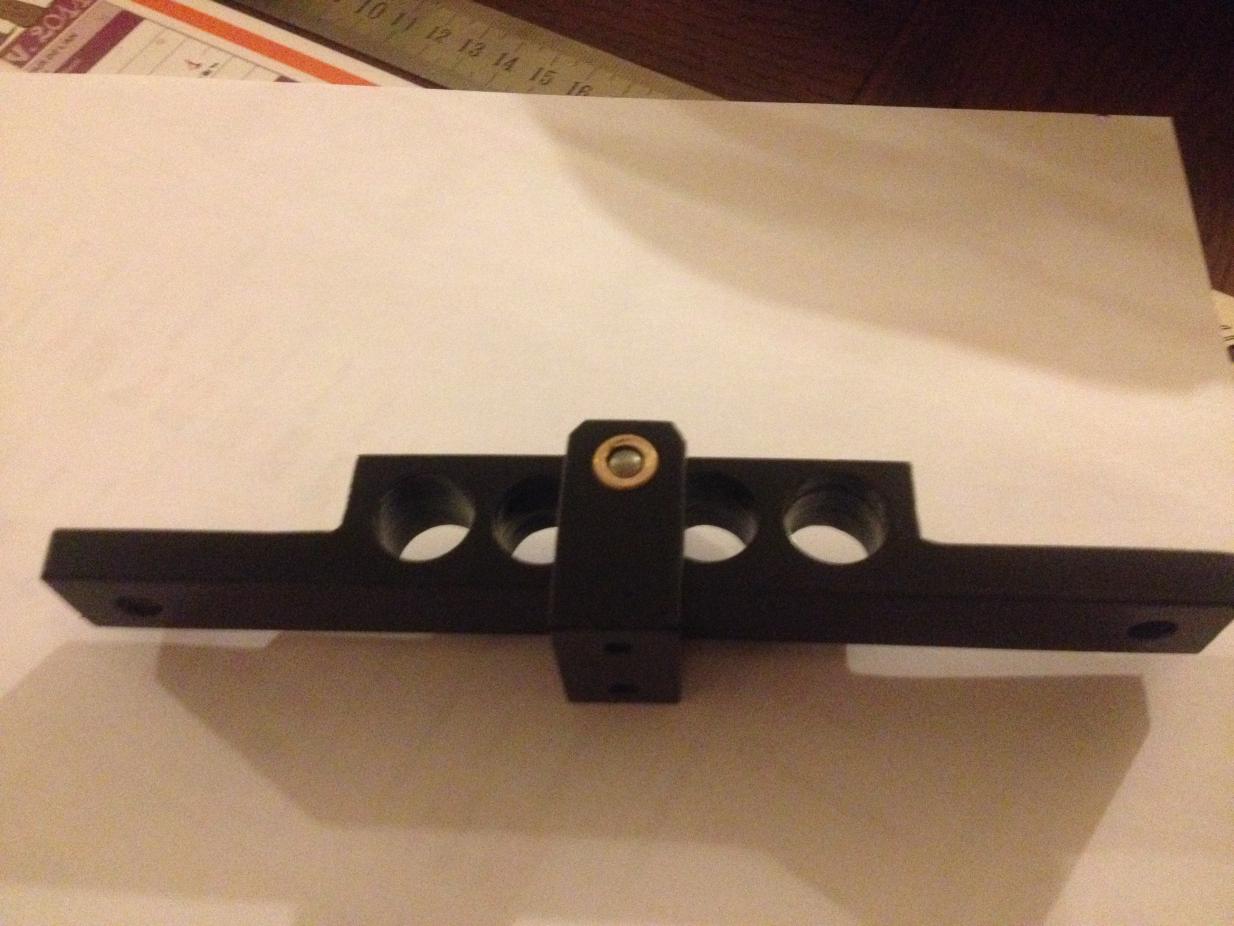

Voici un des trois balanciers ou vont venir les triangles qui sont montés chacun sur une vis a patin grand angle, la tète de la vis est sphérique et vient se loger dans le patin lui même prévu a ce effet.

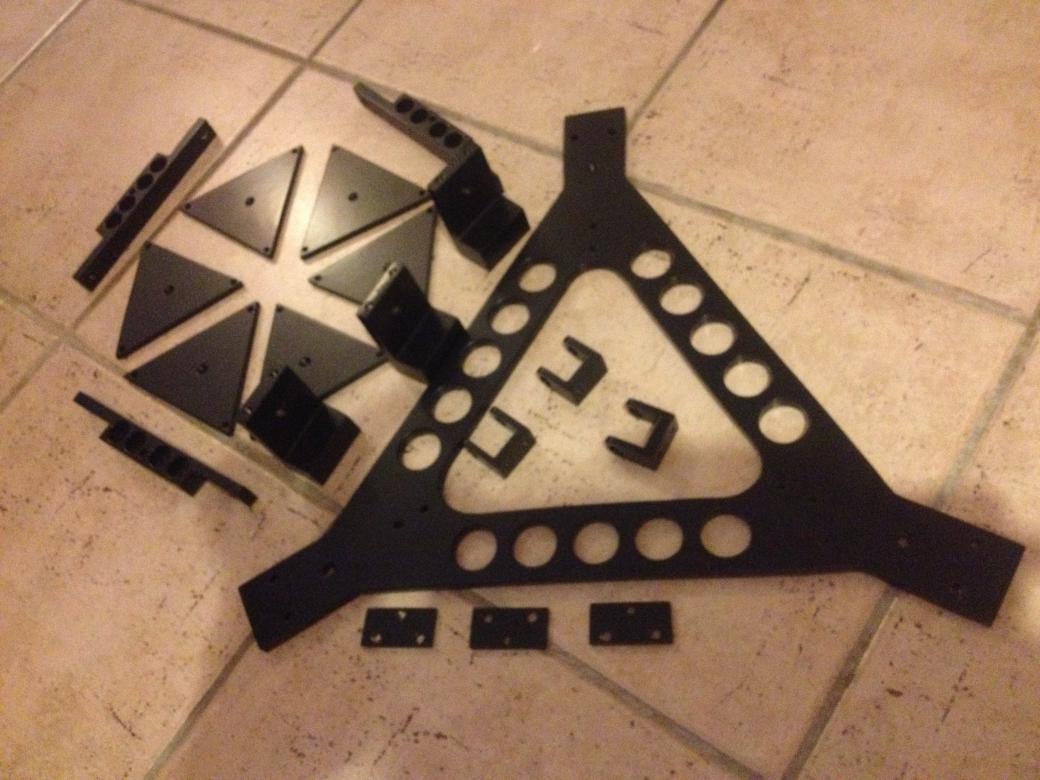

voici l'ensemble composant le barillet (hors quincallerie) revenant de la peinture avec cuisson au four en noir mat:

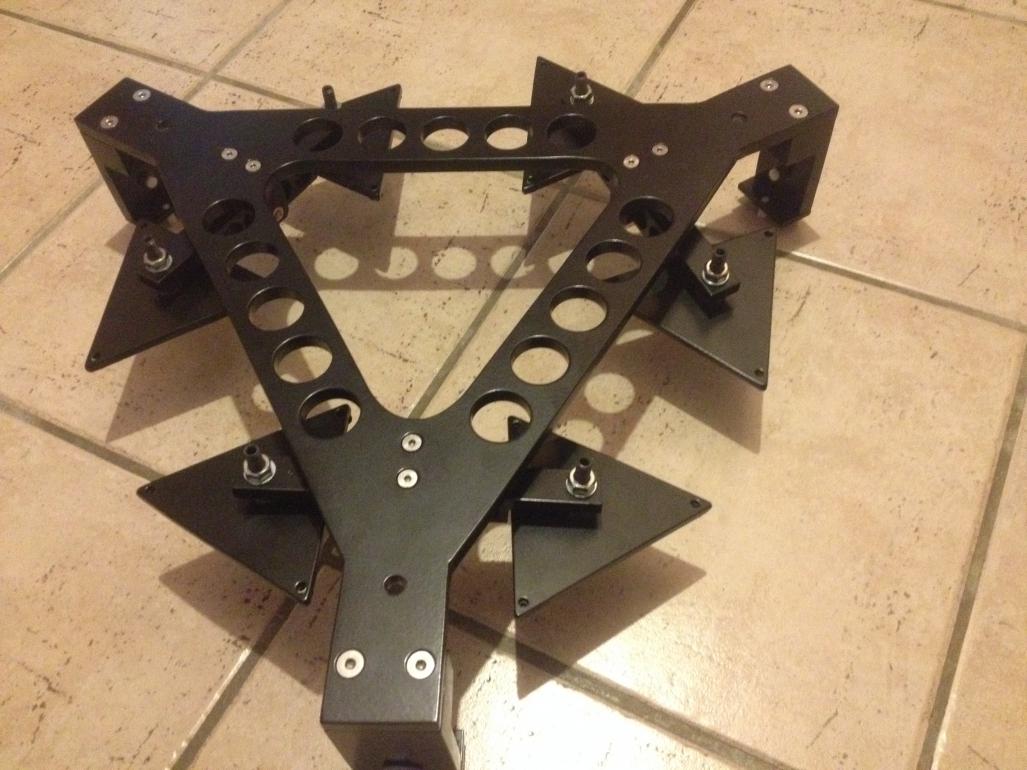

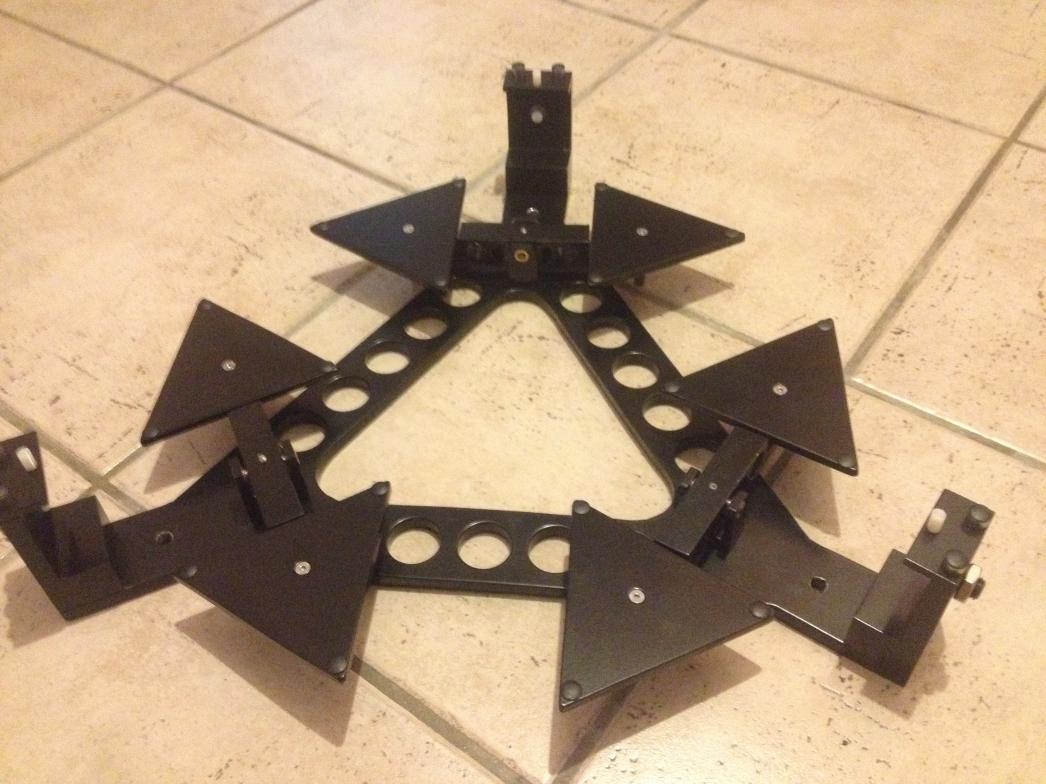

Le barillet assemblé: vu de dessus





vu de dessous :



[ATTACH]27037[/ATTACH



les 3 filetages restant qui apparaissent sont les trous prévus pour recevoir les vis de collim .

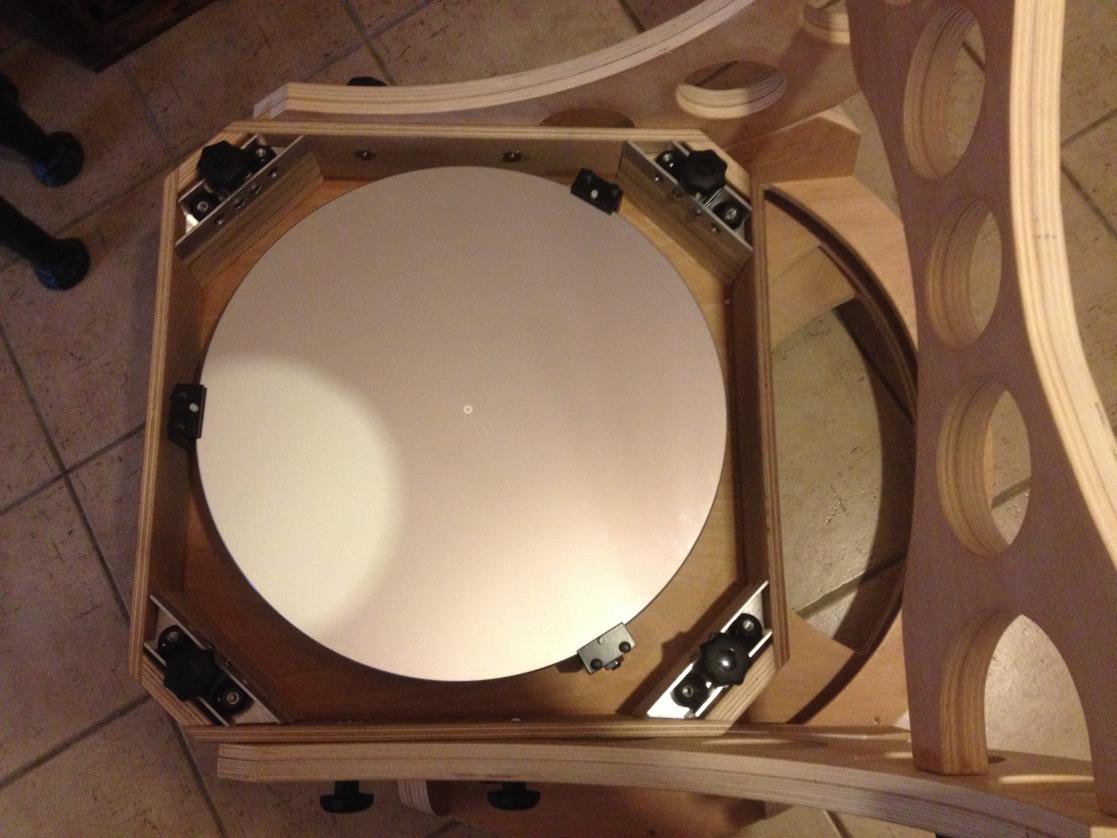

Pour finir voici l'ensemble avec le miroir :





Une petite dernière :





Merci a tous .
