Construction de mon observatoire

[luckymix]

Bonjour tout le monde



il y a peine un an que j'ai découvert le monde de l'astronomie (du moins concrètement ), ce petit laps de temps m'a déjà permis de sortir quelques photos du ciel profond que vous avez pu voir au fil du temps avec mes joies et mes peines (j'ai pu aggasser certains et ce n'est peut être pas fini ).

Il était temps pour moi de me construire un petit observatoire car j'en avais asser de sortir les 40Kg de matériel d'une traite tous les soirs (ou presque n'oublions pas que je suis en Picardie ), je vais vieillir (comme tout le monde) et mon dos en prenais déjà un sacre coup à chaque soirée.



Je me suis donc lancé dans cette aventure et comme promis je vais vous présenter les étapes de la construction de mon observatoire dans les grandes lignes, disons en 45 étapes.



J'ai opté pour un chalet bois, j'ai choisis un modèle à toit "plat" que je trouve esthétiquement plus jolie (affaire de gout ) avec des lames de 28mm d'épaisseur.

4 semaines d'attente et le voila qu'il arrive alors c'est partit

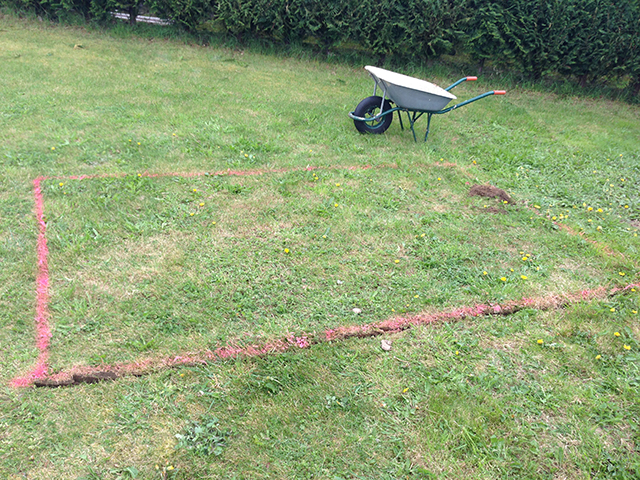

1° Il faut bien commencer par le commencement avec un petit traçage au sol (3m x 2m)

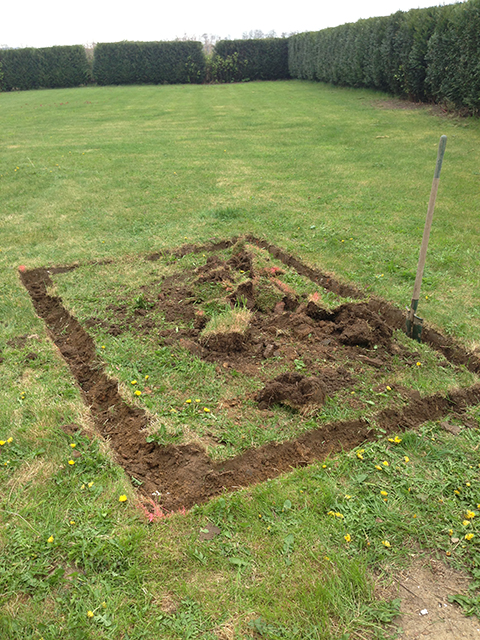

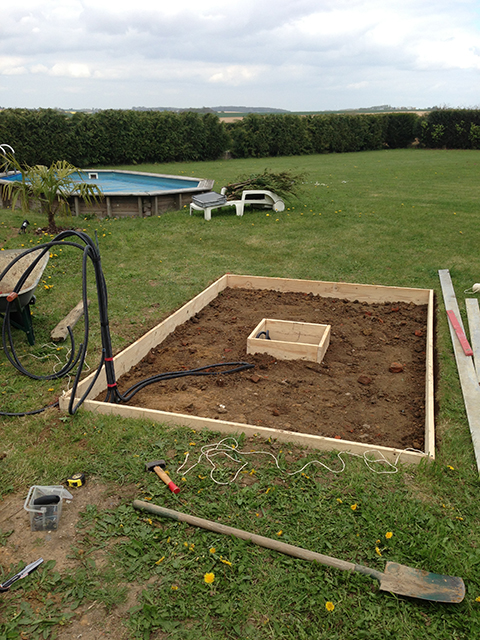

2° On commence à creuser



3° Un peu d'aide ça ne se refuse pas



4° Un petit coffrage pour la future dalle, j'en profite pour marquer son centre pour la future colonne



5° On place les gaines pour la distribution et l'arrivée électrique (ça tombe bien je suis électricien )

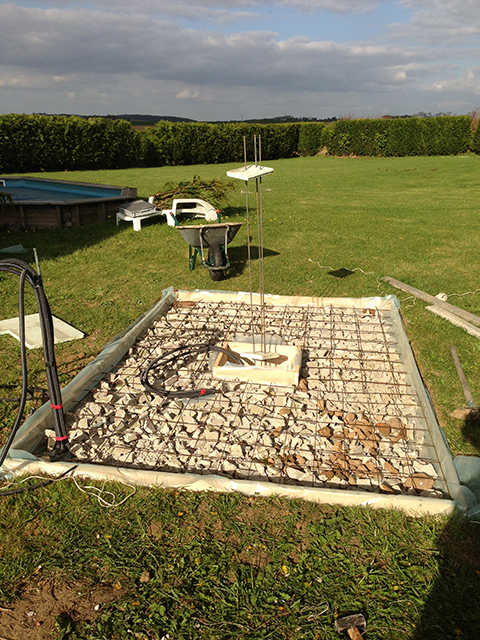

6° Un joli treillis avant de couler la dalle (et un petit polyane dessous pour éviter les remontés d'humidité)

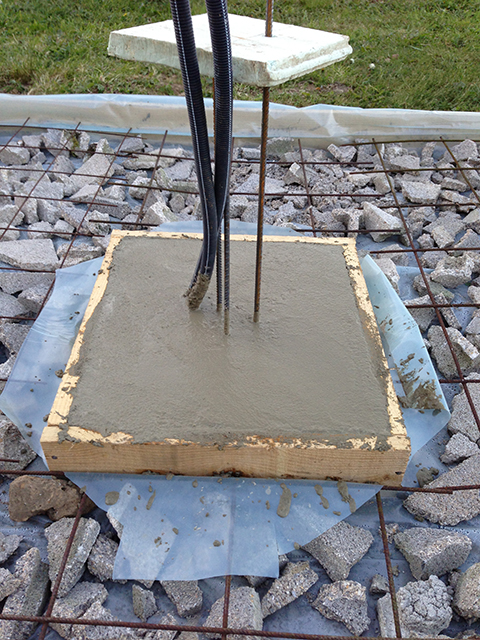

7° Coulage de la fondation de la colonne (un cube d'environ 45cm bien ferraillé)

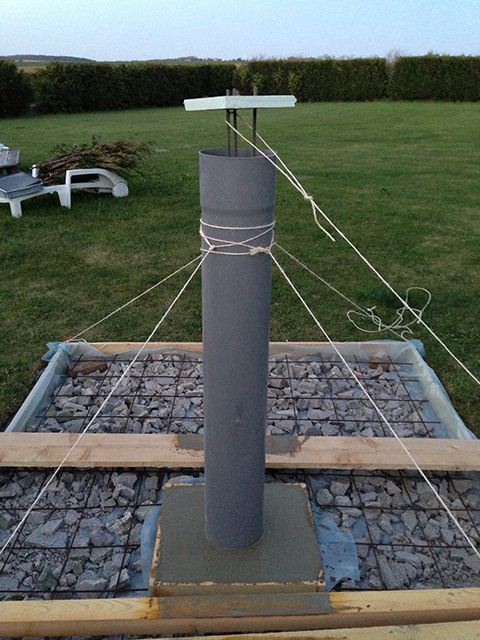

8° Ensuite la mise en place de la colonne (un simple PVC de 200m que je décide de couler après la fondation, hauteur 1m30)



9° La fondation sèche et décoffrée, je place un styrodur de 3cm d'épaisseur en pourtour pour pas que la dalle soit en contact avec le pied (afin d'éviter toute vibrations futures)



10° Arrive le coulage de la dalle on sort le matériel

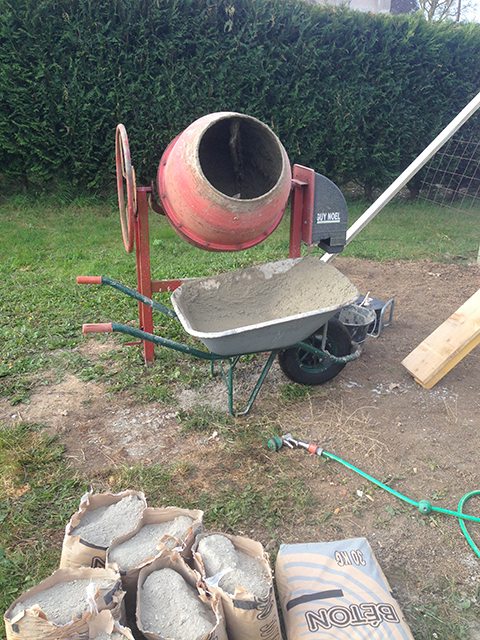

11° Une brouette, deux brouettes, trois br………

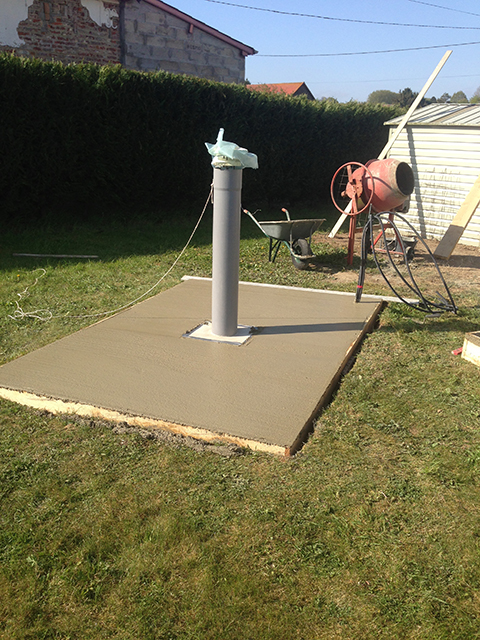

12° 1,2 tonnes de béton plus tard (40 sacs de béton tout prêt de 30Kg), la dalle est terminée

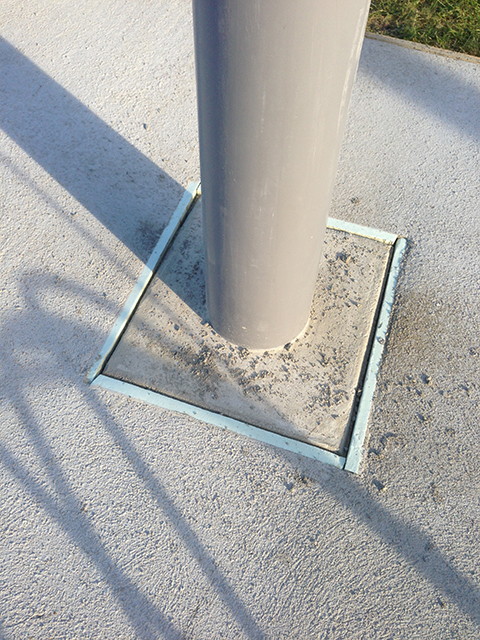

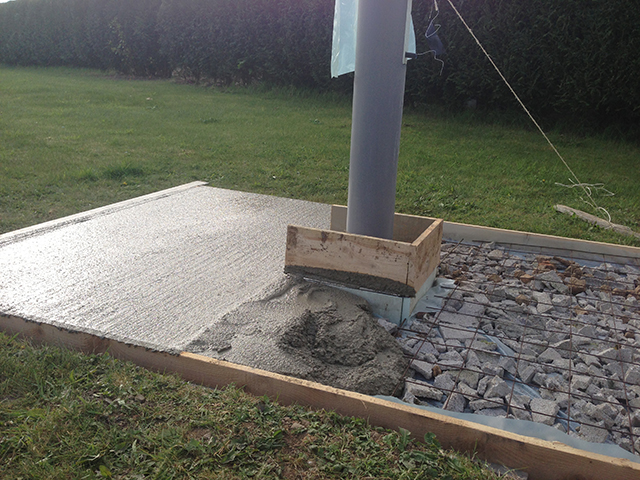

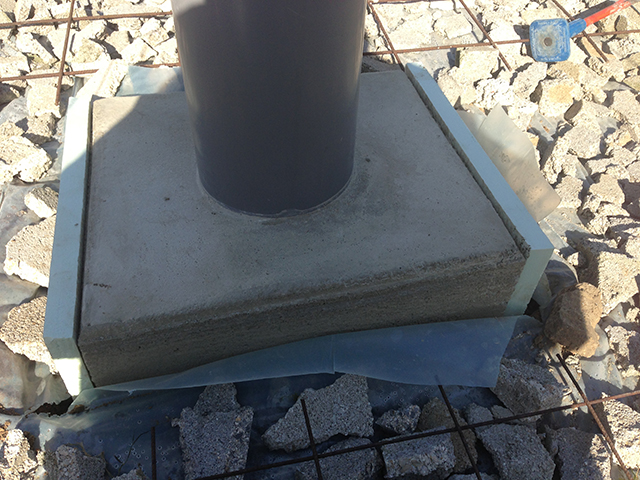

13° Un "crop" sur la base du pied, aucun contact entre celui-ci et la dalle

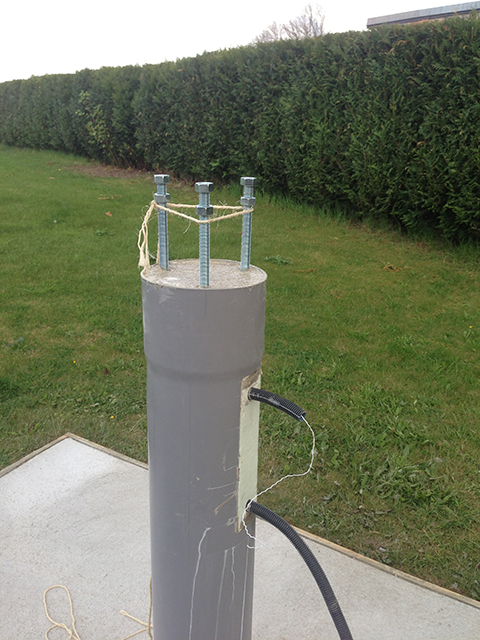

14° Je coule ensuite la colonne et j'y insere 3 tiges filetées de 16mm de 1m chacune, je les laisse dépasser de 15cm, elles sont donc encrées de 85cm dans la colonne, ça ne verrait pas bouger

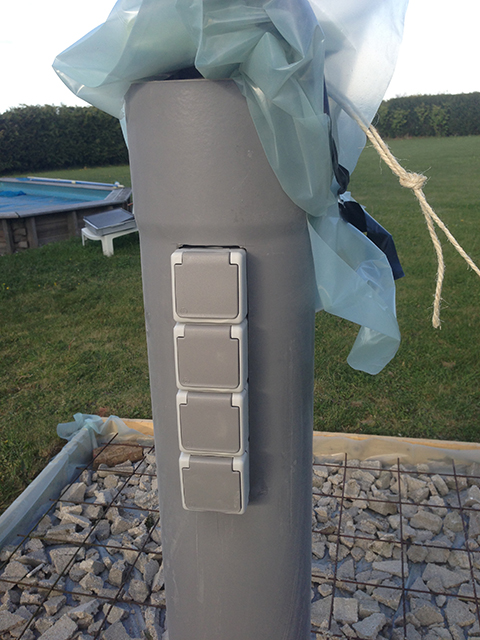

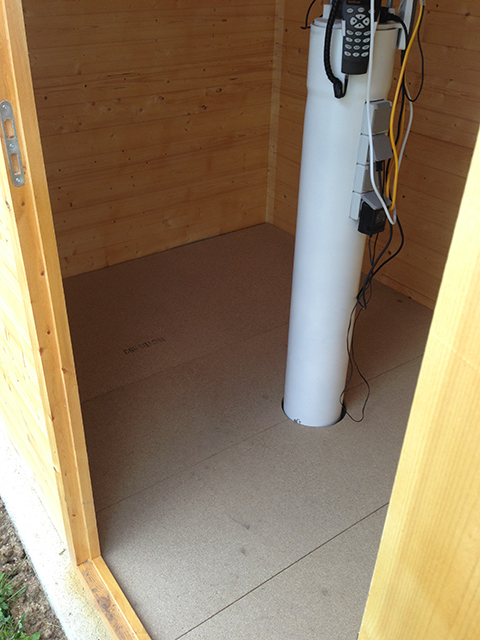

15° Il faut des prises pour alimenter nos jouets alors 4 me semblais un bon compromis, je les ai directement encastrées dans la colonne

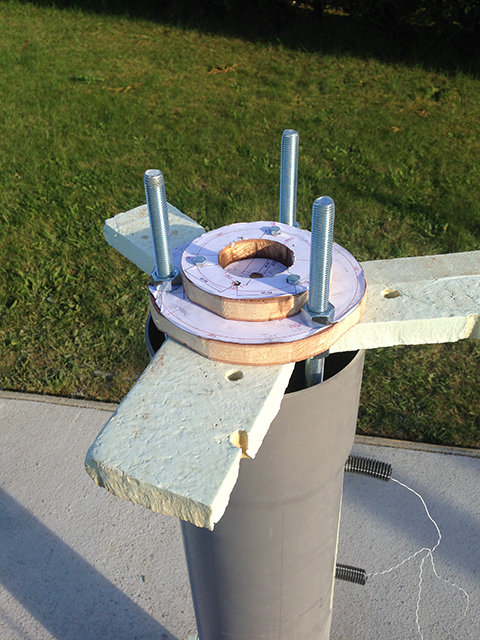

16° Pour supporter la tête de la monture, j'ai prévus de me faire faire une platine en alu mais avant cela j'ai commencer avec un gabarit en bois (histoire d'être sur de mes côtes )

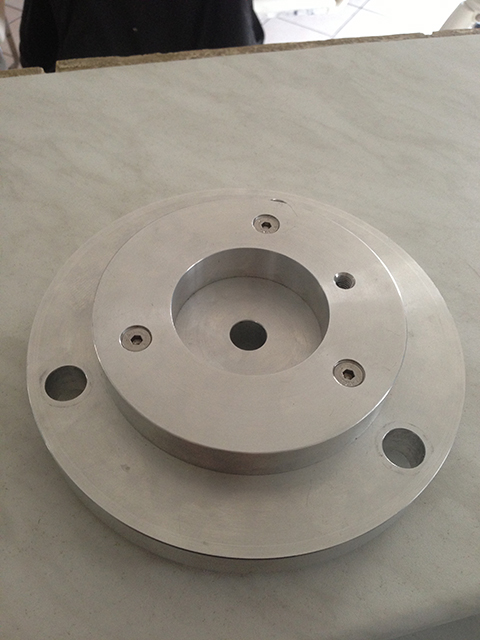

17° Les côtes ok, voici donc la platine alu, difficile de trouver un artisans dans mon coin mais j'ai fini par trouver… en deux parties, chacune de 2cm d'appaisseur elle fait donc au final 4cm d'épaisseur d'alu plein (ça devrait supporter sans problème la monture )

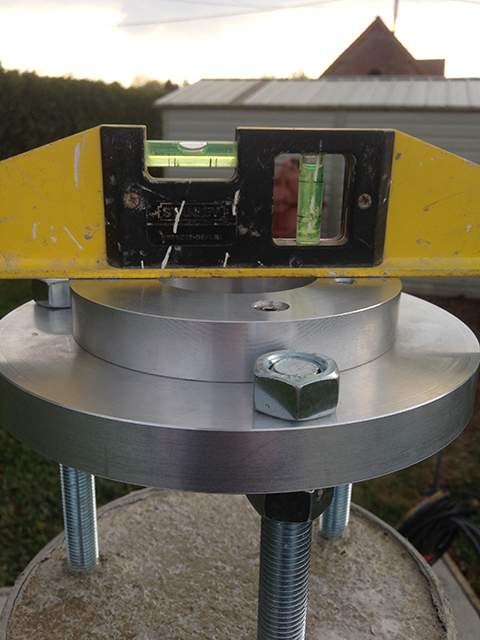

18° Premiers essais et mise à niveau, pas de soucis particulier

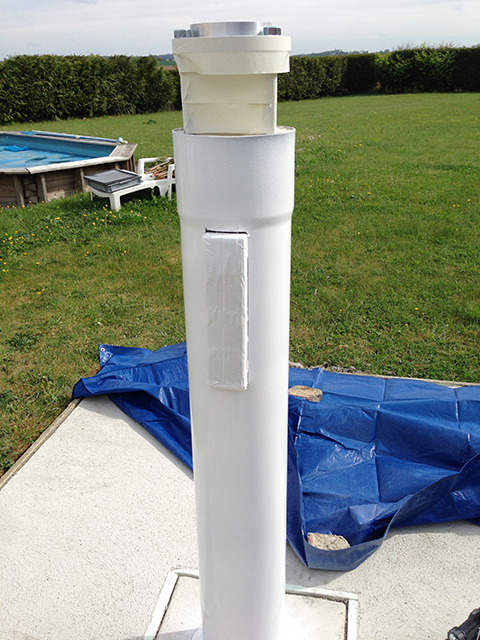

19° Un petit coup de peinture sur la colonne, j'ai choisis le blanc.

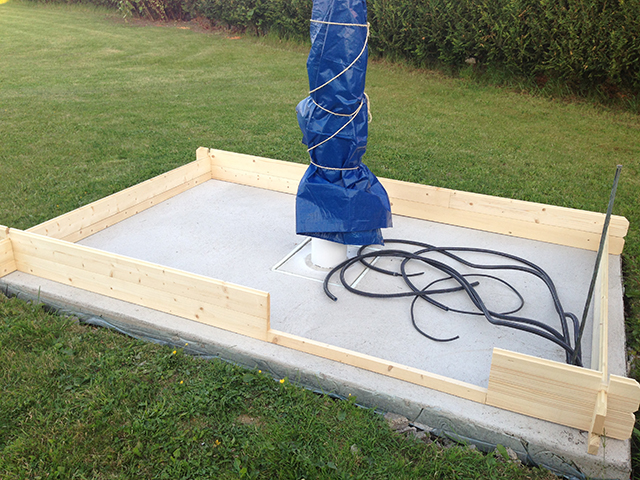

20° Maintenant il est temps de s'attaquer au chalet, on commence avec les premiers rangs



21° On continu…

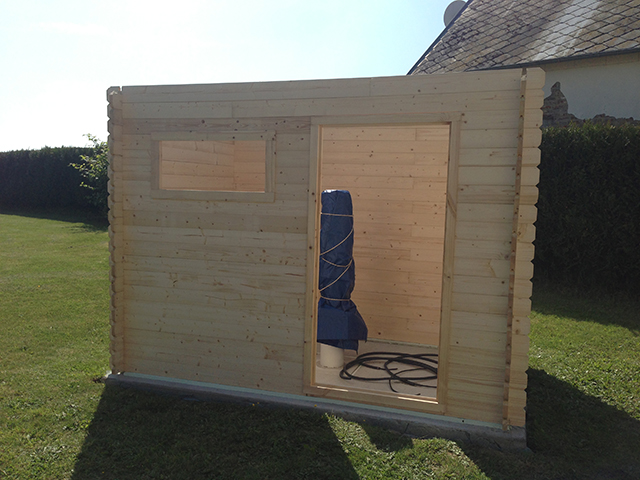

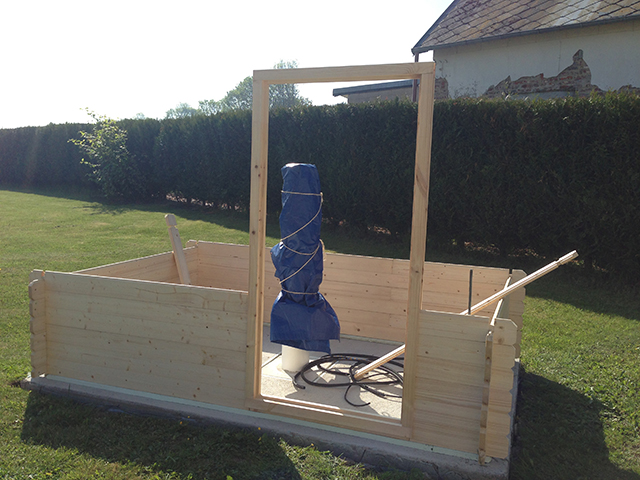

22° Voila les murs sont montés, ça ma pas pris plus d'une heure



23° Le toit posé grossièrement, on verra en détail plus loin les motifs

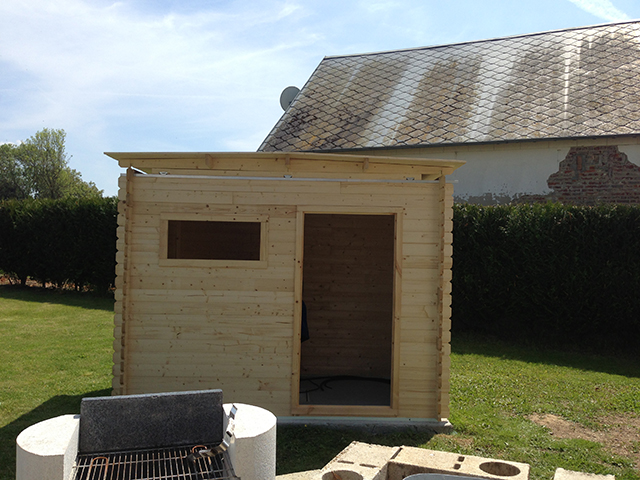

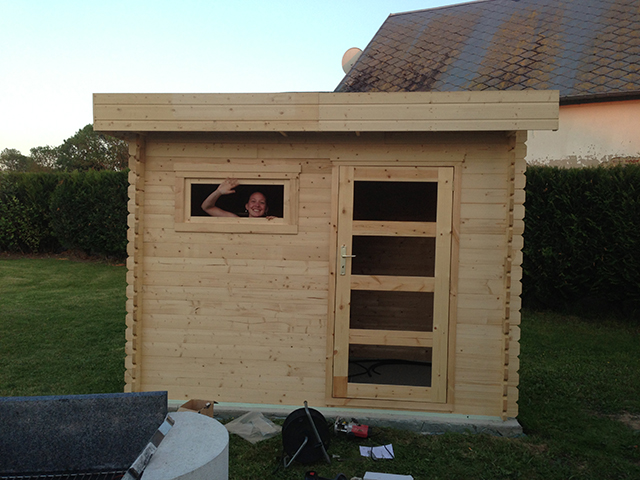

24° Et voila le chalet terminé (dans son état d'origine ), un petit coucou de ma femme au passage

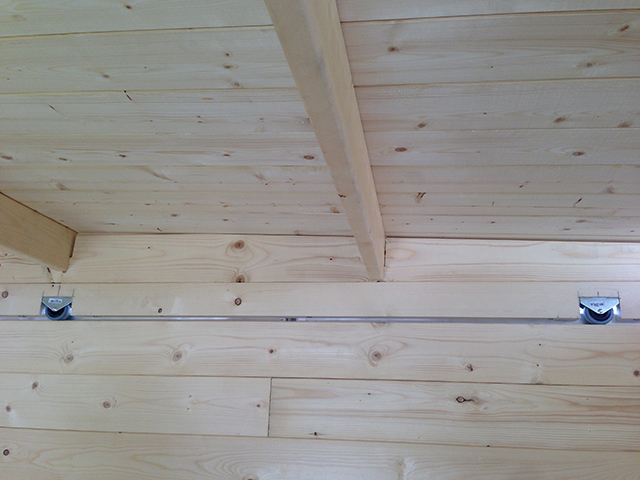

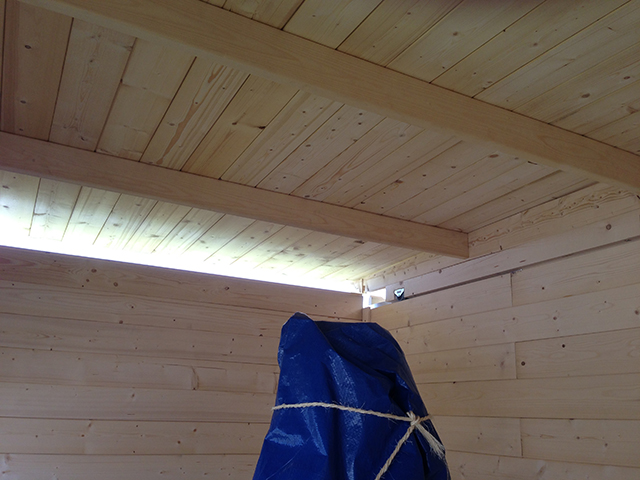

25° Intérieur du chalet, on aperçois les rails sous la toiture qui servent à l'ouverture de ce dernier



26° 3 roulettes de chaque coté pouvant supporter chacune 45Kg (j'ai estimé le poids total du toit à environ 80/90Kg) c'est donc suffisant avec 6 roulettes au total

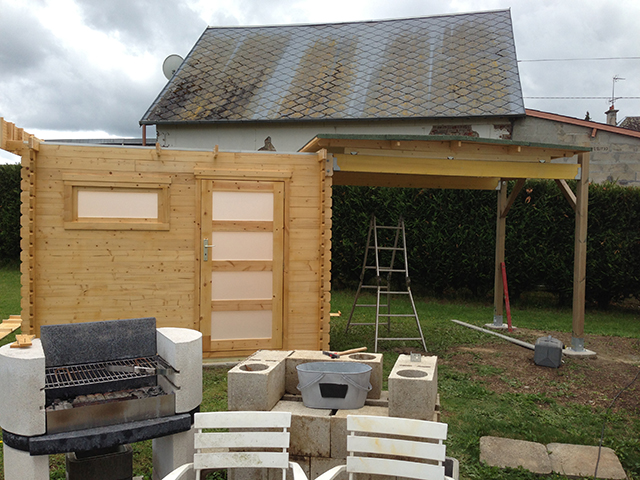

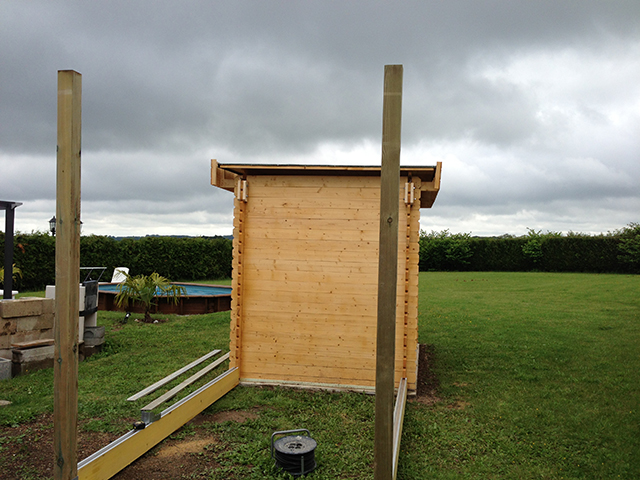

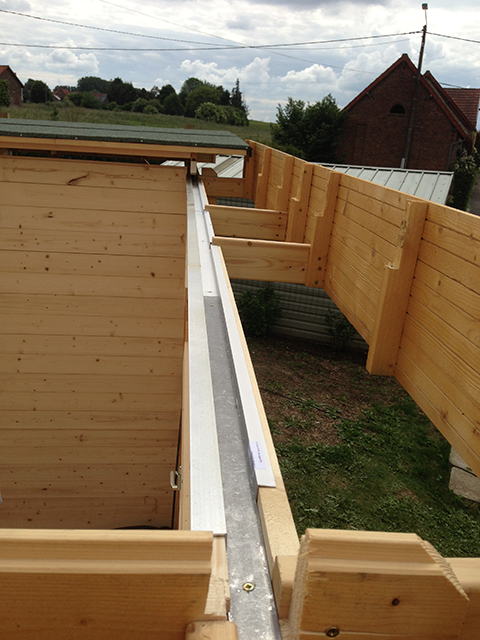

27° Il faut ensuite "étendre" le chalet à l'extérieur pour pouvoir sortir le toit, j'opte donc pour 2 bastaings de 75x150, un coup de défonceuse sur la longueur pour créer une gorge que j'ai ensuite recouvert de rails alu afin de guider les roulettes du toit

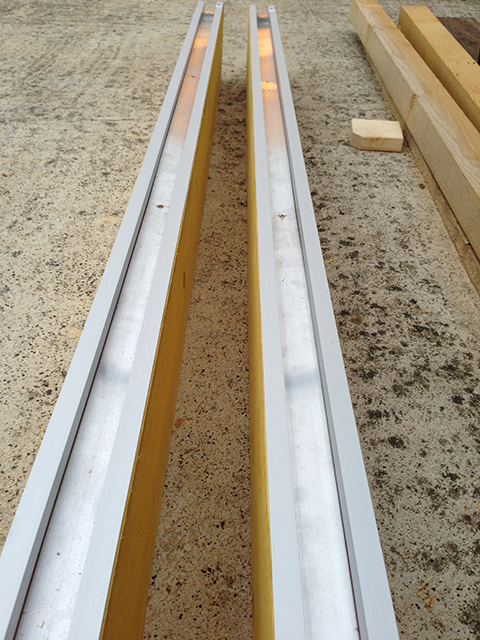

28° Même punition pour les rails guide sous la toiture, pour cela j'ai ajouté des tasseaux de 75x28 en prolongement au dessus des parois du chalet



29° Pour soutenir les bastaings, 2 poteaux de 9x9 posés sur deux regards bétons de 30x30 que j'ai enterrés et remplis de béton)



30° Premier test d'ouverture du toit

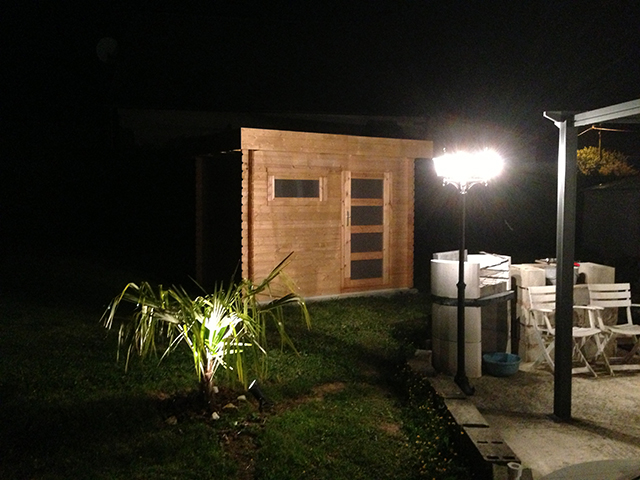

31° Petite photo chalet fini de nuit, ça rend bien bien et c'est exactement ce que j'avais imaginé alors tout va bien



32° Ce n'était pas dans mon projet mais j'ai retrouvé quelques planches alors je me suis dit un petit plancher n'est pas de refus , en CTBS de 19mm

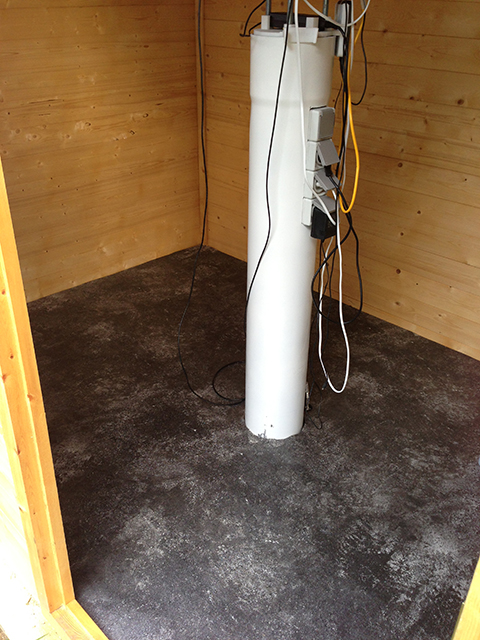

33° Un petit lino style "lunaire" que j'ai trouvé sympa



34° Heureux possésseur d'une imprimante 3D, je me suis fait un support pour les raquettes

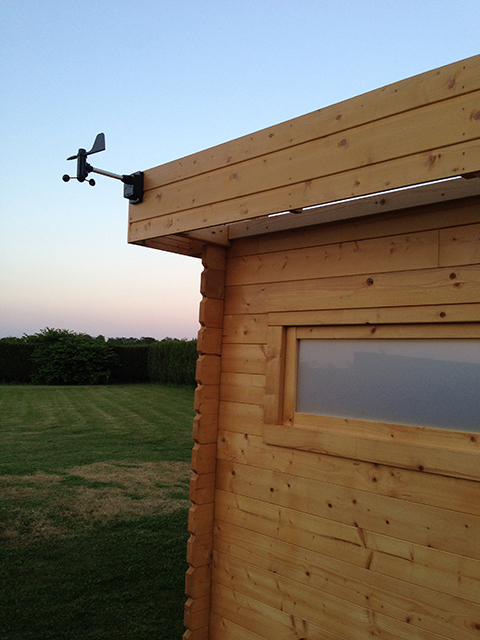

35° Mise en place des instruments de mesure pour la station météo (indispensable )

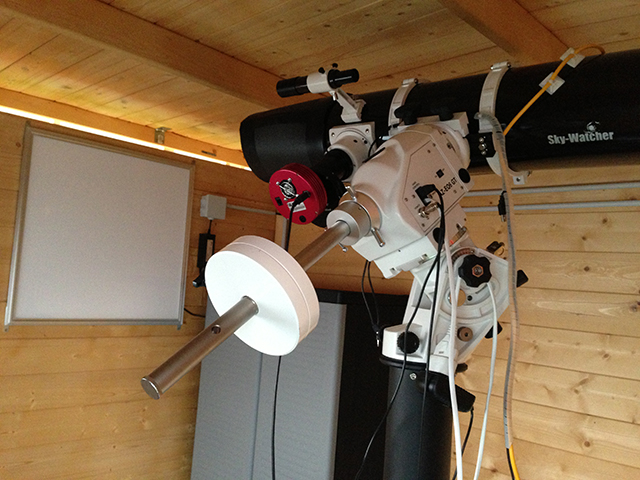

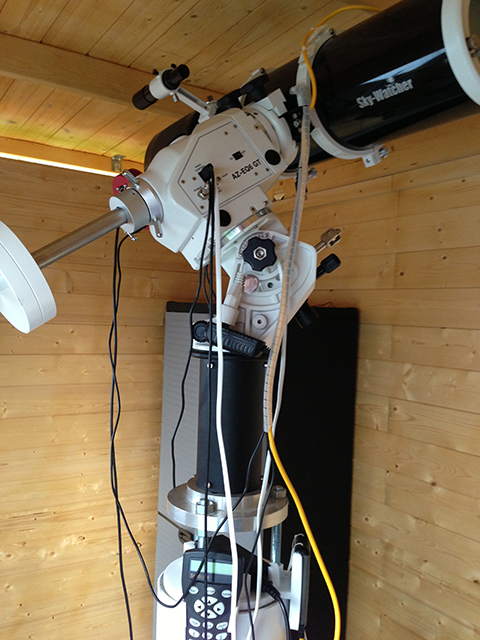

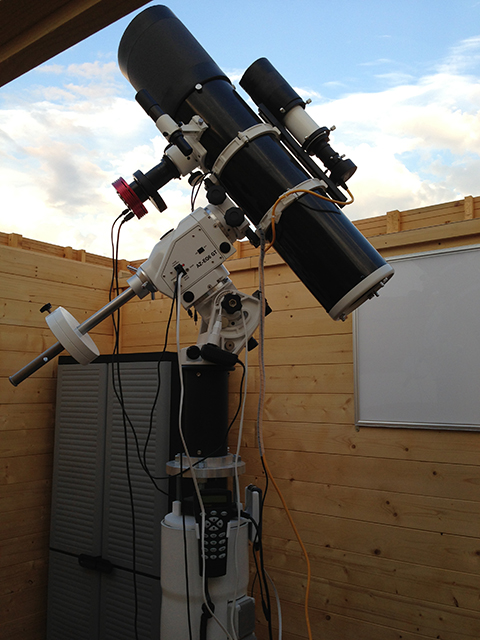

36° Montage du télescope sur la colonne, tout va bien sauf que je me suis planté de 20cm dans mes mesures du coup je n'avais aucune visibilité sous les 45°…, heureusement il existe des rehausses de 21cm oufff )

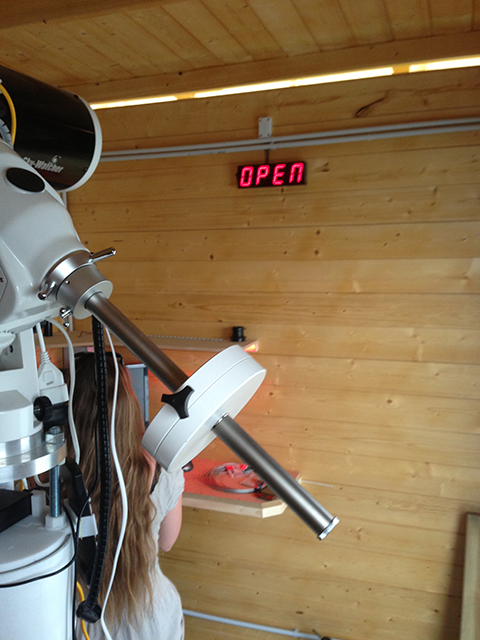

37° Je déclare l'observatoire ouvert !!!



38° Angle mini de vision finale environ 28/30°, c'est parfais

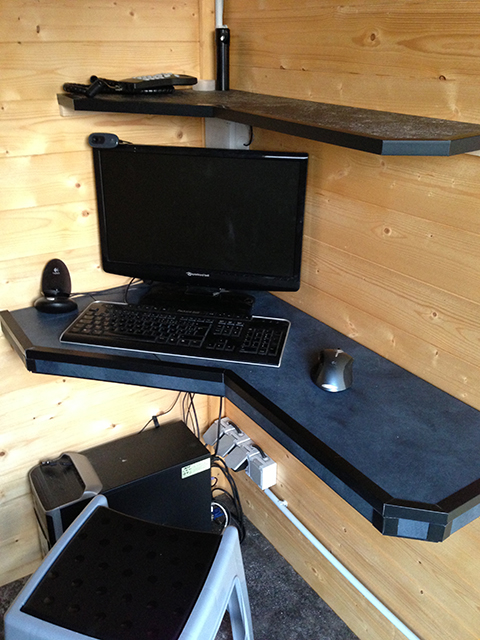

39° Petit coin PC avec des planches de récup, une petit rampe led rouge pour la vision de nuit, c'est parfait

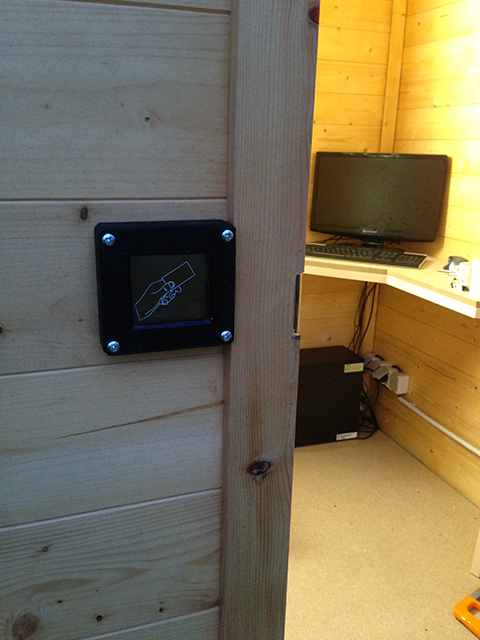

40° Un petit contrôle d'accès à carte, petit boitier réalisé également avec mon imprimante 3D, décidément elle me sert tous les jours je ne la regrette pas du tout



41° Finitions du plan de travail avec un petit lambris qu'il me restait

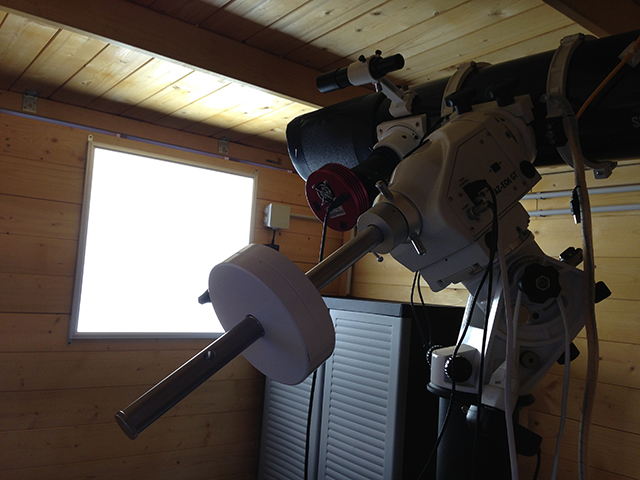

42° Pose d'un écran led 600x600 qui fait office d'éclairage général mais aussi d'écran à flat



43° Ecran allumé, très lumineux et très uniforme, mes flats sont parfais et pour y voir clair c'est plus qu'il n'en faut

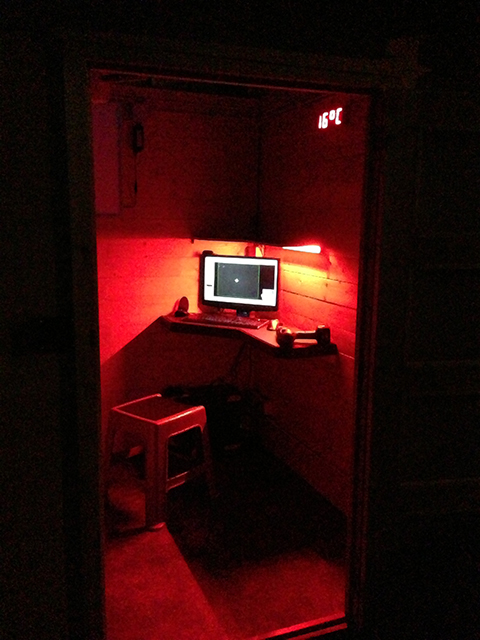

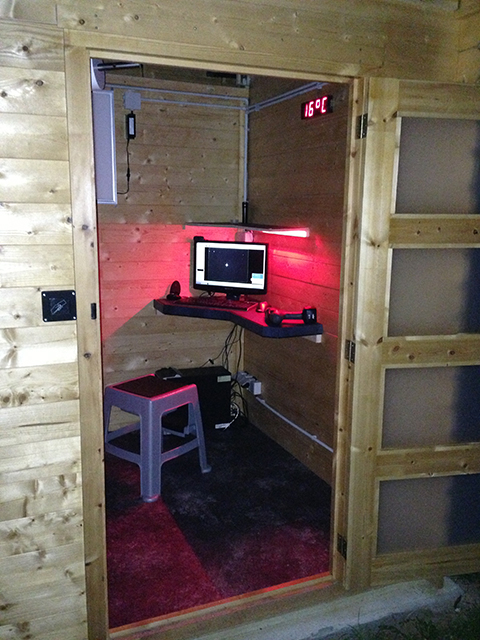

44° Vision rouge nocturne

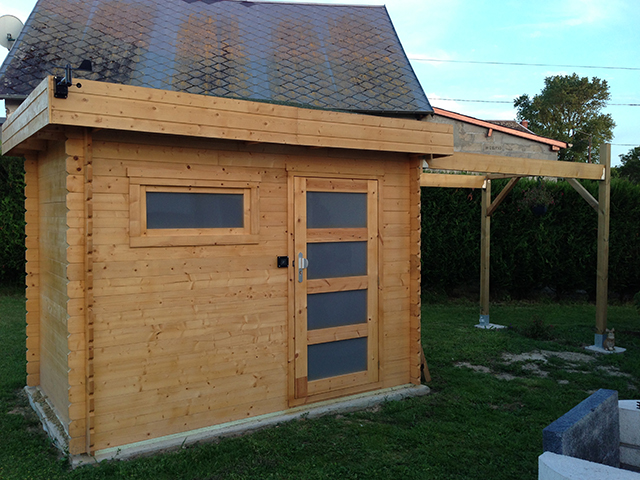

45° Et pour finir une petite vue d'ensemble de l'extérieur



Voila c'est terminé , on ne voit pas tout sur les photos mais j'ai installé tout un tas de kits électronique à l'intérieur, contrôle d'accès, thermomètre/horloge, accueil vocal etc…



Il me reste encore à installer une caméra IP et deux trois bricoles, actuellement je suis en semi remote, par la suite je passerait en tout remote, mais la le budget ne suis plus, va falloir attendre encore un peu



Premier test de l'observatoire sur ce post, ca commence pas trop mal, ce n'est pas trop la période pour images mais c'est un bon début, je suis satisfait et c'est le principal



Il m'aura fallu environ 2 mois pour tout terminé entre le début des travaux aux premiers essais, je ne compte pas les heures tellement le boulot est énorme malgrès la petite taille du chalet



Voila je voulais partager cette expérience avec vous, je vous dit à bientôt dans la section photo
