collimation

[patalgome]

J' ai récupéré un 114/900 astroliner; je suis entrain de le collimater: je ne vois pas entièrement le reflet du miroir primaire dans le secondaire Impossible de voir en même temps les 3 supports du miroir primaire dans le secondaire!

Est ce important ? sinon pas de problème pour centrer le primaire.



Patrick

[Leimury]

Bonjour,



Y'a pas que les vis, faire pivoter le secondaire fait aussi partie du réglage.



Réglage du secondaire:



1/ Centrage secondaire

Tu agis sur les trois vis et la centrale sur le support de l'araignée

Tu mets une feuille pour éviter les reflets et tu mets le secondaire vers le centre quand tu regardes sans oculaire dans le PO.

- Il y'avait un petit tuto qui montrait ça mais je ne sais plus ou il est -



2/ Collim secondaire

Tu agis sur les trois vis et la centrale sur le support de l'araignée

Tu te débrouilles pour voir tout le primaire dans ton secondaire.



3/ Collim primaire

Tu agis sur les vis au cul du scope et le but du jeu c'est d'avoir le reflet du PO sur le reflet de l'oeillet.

[amasm13]

http://www.arnaudom.fr/collim2.htm



Bonjour ,



Cela t'aideras sûrement

[patalgome]

http://www.arnaudom.fr/collim2.htm



Bonjour ,



Cela t'aideras sûrement

ok merci; j' ai bien repéré le primaire et le miroir secondaire. Je vais essayer de voir le primaire entier dans le secondaire en faisant tourner le miroir secondaire; ce qui me chagrine le plus.

[Astrofloflo]

ok merci; j' ai bien repéré le primaire et le miroir secondaire. Je vais essayer de voir le primaire entier dans le secondaire en faisant tourner le miroir secondaire; ce qui me chagrine le plus.



Perso, je vois pas le problème. Je pense pas que ça soit bien grave de ne pas voir le primaire en entier depuis le secondaire.



Le tout est que le secondaire soit bien collimaté :



1] Centré dans le PO

2] Forme ronde et non ovale

3] Il doit "viser" le centre du primaire.



C'est ça l'essentiel.



Une fois que c'est fait, on peut collimater le primaire.



PS : Je ne suis pas certain de ce que je suis en train de dire, vaut mieux confirmation des experts . Car je viens de me faire la reflexion que peut être bien que si on ne voit pas tout le primaire dans le secondaire, pour le coup on diaphragme peut être son telescope.

Modifié 9 août 2014 par Astrofloflo

[amasm13]

A titre perso , j'ai eu que des Newton jusque maintenant (et une lunette 120) , j'ai toujours vu le primaire en entier , donc pour moi , si vraiment il n'y a aucun moyen de le voir en entier dans le secondaire , peut -être ton secondaire a t-il été remplacé par un plus petit ?



A confirmer

Modifié 9 août 2014 par amasm13

[Leimury]

Mais non, quelqu'un a mis un miroir de 150

[Astrofloflo]

T'es sûr que c'est pas plutôt ça ton secondaire ?





Ok, également .

[paradise]

T'as pas honte, Florian ?

[Astrofloflo]

J'ai pas pu m'en empêcher . Ah bien tu ne t'es pas trompé de prénom cette fois !

[patalgome]

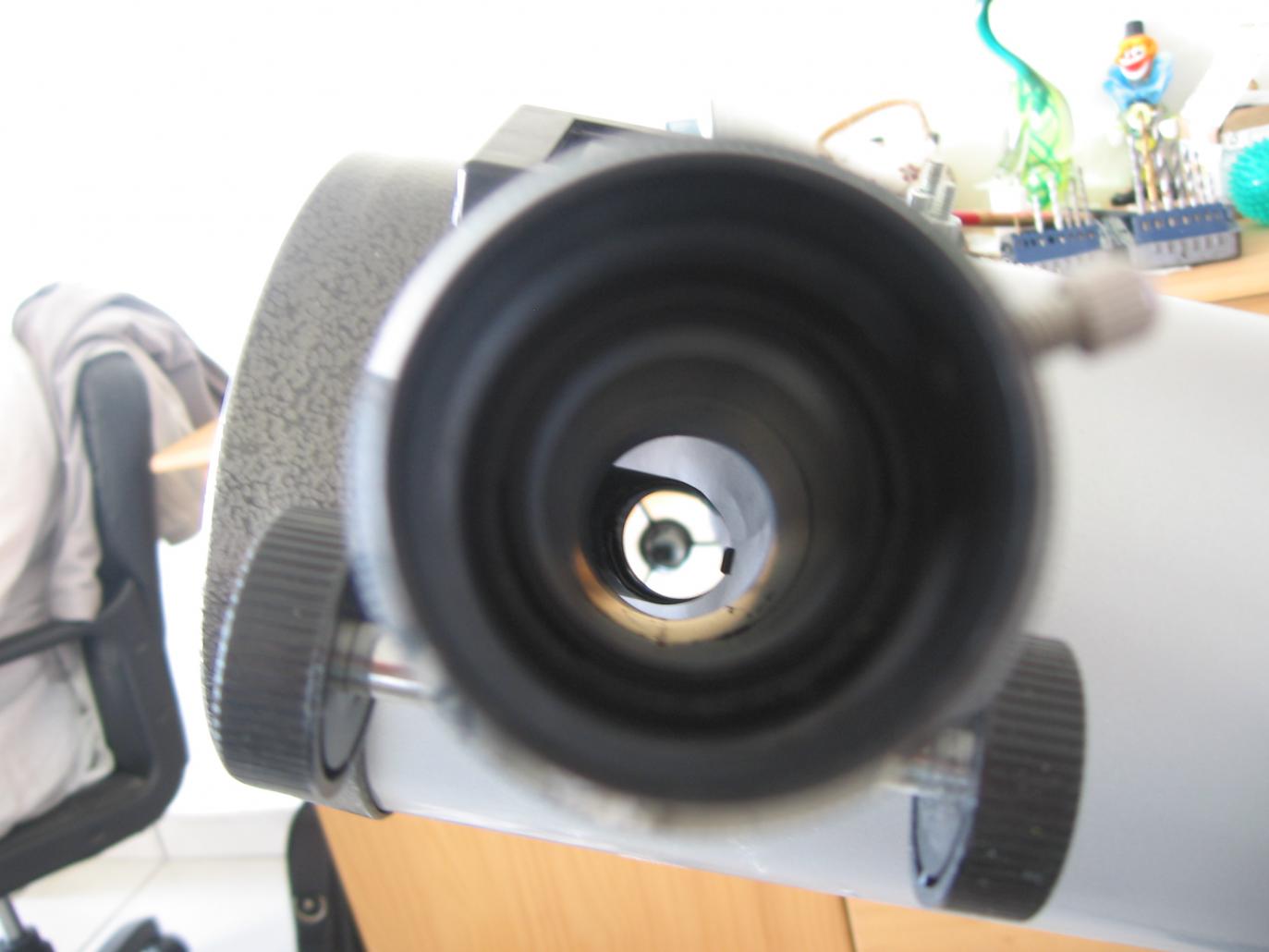

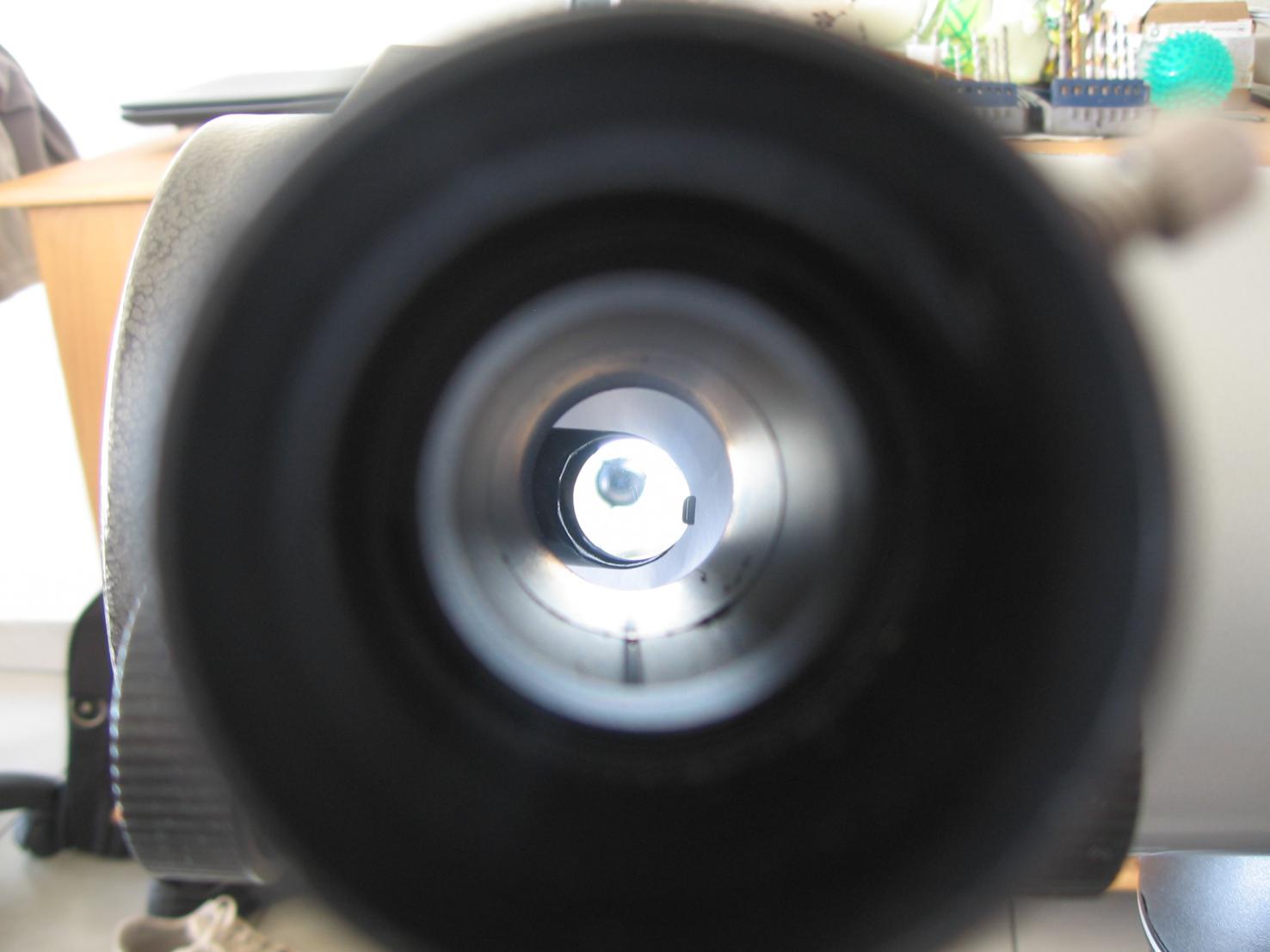

J' ai l' impression que effectivement mon secondaire est trop petit; ci-joint 2 photos à partir du porte oculaire



Pat

[Astrofloflo]

On dirait bien.



Sinon avec une barlow si tu en possède une. Tu peux la mettre dans le PO et regarder dedans sans oculaire : ça peut aider à mieux voir le primaire depuis le secondaire.



Si ça peut te rassurer, comme ton télescope possède un F/D de presque 8, il est quand même bien plus tolérant sur la collimation. Donc pas besoin d'avoir une collim' ultra précise contrairement à des dob ouvert à 5 ou moins.

[Leimury]

Bonjour,



Ton secondaire me semble tout ce qu'il y'a de plus normal pour un 114 mais par contre d'une photo à l'autre le centrage change beaucoup.



Tu as changé le réglage ou c'est simplement que tu n'es pas bien dans l'axe avec l'appareil ?

[cejy07]

Bah!!! moi je vais m'inscrire, au stage de collimation.

C'est bien pour ça que j'avais que des lulus, mais avec la grosse Berta et

surement un futur DOB, j'ai plus qu'intérêt à faire de gros progrès et vite.

[Leimury]

Je te conseille de te fabriquer un oeilleton de collimation

Un tout petit trou bien centré dans le cache de ton PO et hop, tu as l'outil magique



Là tu seras sûr de regarder en partant du centre.

PO rentré à fond tu auras plus de chances de voir tout le primaire.



Le secondaire est très mal réglé, il faudrait commencer par recentrer.



Bon ciel

Modifié 11 août 2014 par Leimury
