Salut,



une petite nouvelle va bientôt arriver on dirait. Le papa est QHYCCD et le nom du bébé est QHY-miniCAM5S. A priori, c'est une QHY5L-II refroidie.



Les images :



index.php?action=dlattach;topic=4744.0;attach=7432;image



index.php?action=dlattach;topic=4744.0;attach=7438;image



Les specs en anglais :



Peak QE(mono version): up to 78%

sensor size: 1/3inch

pixel array: 1280*960

pixel size 3.75um square

cooling: max -35C below ambinet with one stage TEC

temperature regular: Yes

ADC depth: 12bit/8bit

max frame rate: 30fps@1280*960 (8bit) 15fps@1280*960(12bit)

Support ROI: 44fps@1024*768 75fps@800*600 106fps@640*480 200fps@320*240

Guide port Yes

Telesocpe Interface: 1.25inch

Active FAN: Yes

Exposure time: 20us-1800sec

Color/Mono version: Both Available



Le lien vers le forum QHYCCD : http://qhyccd.com/ccdbbs/index.php?topic=4744.msg25285#new



Plus d'infos à venir probablement.

easybob08

easybob08

Posté
  • Auteur
Posté

A noter que le capteur utilisé (toujours un CMOS) est un peu plus sensible que le capteur de la QHY5L-II. Je devrais avoir plus d'infos bientôt.



Il y aura peut-être des évolutions que la MiniCam5 dans les mois à venir. Pas plus d'infos pour le moment. Affaire à suivre.

mourer1

mourer1

Posté
Posté

Pas mal cette petite cam.

ce genre de caméra est plutôt utilisée en autoguidage ou en planétaire avec des poses courtes...à voir l’intérêt du refroidissement dans ces cas là... affaire à suivre...

xs_man

xs_man

Posté
Posté (modifié)
30fps@1280*960 (8bit) 15fps@1280*960(12bit)
Donc en USB 2.0, c'est dommage de ne pas avoir évolué vers l'USB 3.0

Mais bon ça permet aussi de garder un prix plancher.



A noter que le capteur utilisé (toujours un CMOS) est un peu plus sensible que le capteur de la QHY5L-II
Un AR0134 en version monochrome ?



Le refroidissement est vraiment un gros plus pour pouvoir s'initier (et même plus que s'initier !) au ciel profond sans se ruiner. Et

en planétaire ce sera aussi utile pour Uranus et Neptune, les temps d'exposition étant d'au moins 200 ms voire nettement plus pour 'attraper'

les satellites, les brutes seront plus 'propres'.

Et pour la chasse aux comètes, avec des poses intermédiaires, 30 sec à 1 min voire un peu plus, elle sera vraiment très bien adaptée.



Reste quand même un paramètre très important : le prix ? :?:





Albéric

Modifié par xs_man
easybob08

easybob08

Posté
  • Auteur
Posté
Pas mal cette petite cam.

ce genre de caméra est plutôt utilisée en autoguidage ou en planétaire avec des poses courtes...à voir l’intérêt du refroidissement dans ces cas là... affaire à suivre...



Les essais de refroidissement sur la ASI120MM étaient très concluants. La géométrie de la QHY5L-II ne permettait pas les mêmes bricolages. Je pense que le refroidissement sera un plus.



Je devais tester cette caméra mais j'ai préféré attendre un peu et tester son évolution qui devrait suivre d'ici peu si tout se passe bien. Je trépigne un peu mais bon, il faut savoir être patient aussi.



Donc en USB 2.0, c'est dommage de ne pas avoir évolué vers l'USB 3.0

Mais bon ça permet aussi de garder un prix plancher.



Un AR0134 en version monochrome ?



Le refroidissement est vraiment un gros plus pour pouvoir s'initier (et même plus que s'initier !) au ciel profond sans se ruiner. Et

en planétaire ce sera aussi utile pour Uranus et Neptune, les temps d'exposition étant d'au moins 200 ms voire nettement plus pour 'attraper'

les satellites, les brutes seront plus 'propres'.

Et pour la chasse aux comètes, avec des poses intermédiaires, 30 sec à 1 min voire un peu plus, elle sera vraiment très bien adaptée.



Reste quand même un paramètre très important : le prix ? :?:





Albéric



Salut Albéric,



j'en saurais plus bientôt sur le capteur. Pour le prix, c'est le mystère des mystères. Aucune idée.



Le gros plus du refroidissement, ça devrait être la maîtrise du bruit, aussi bien en planétaire qu'en CP. En tout cas, ça bouge un peu pour l'accès au CP dans un budget raisonnable. Je trouve ça très intéressant.

yonafunu

yonafunu

Posté
Posté

Apparement le prix sera légérement en dessous de 500$ (US). (source : page FB de QHYCCD )

Elle sera disponible dans 2 ou 3 mois après les tests de la version béta par 10 utilisateurs chinois.



Wait and see...

xs_man

xs_man

Posté
Posté
Pas mal cette petite cam.

ce genre de caméra est plutôt utilisée en autoguidage ou en planétaire avec des poses courtes...à voir l’intérêt du

refroidissement dans ces cas là... affaire à suivre...



Les choses évoluent bien heureusement !

Bientôt (déjà, puisque I-Nova commercialise des kits de refroidissement) on aura des caméras vraiment polyvalentes, capable de tout faire :

planétaire rapide à cadence élevée, lunaire et solaire avec un camp correct (quoiqu' 1.2 Mpixel, c'est assez petit), 'cométaire', et aussi

ciel profond, du vrai CP.



Albéric

easybob08

easybob08

Posté
  • Auteur
Posté

Je rejoins complètement Albéric.



Le refroidissement du capteur (avec contrôle de la température) va pas mal changer la donne pour l'accès au ciel profond pour les "petits" budgets.



C'est clair qu'on sera loin des capteurs de 6 à 11 Mpixels mais ces caméras vont permettre de s'attaquer à des cibles autrefois complètement hors de portée des caméras planétaires standards.



Je pense qu'à terme, les caméras planétaires et CP de 2 Mpixels avec refroidissement seront le standard entrée de gamme.

  • 7 mois plus tard...
easybob08

easybob08

Posté
  • Auteur
Posté

Je déterre ce topic car QHYCCD a présenté (rapidement) la deuxième version de la MiniCam5S, suite aux retours des betas testeurs de la V1.



Au menu, un système de refroidissement repensé avec 2 étages et un delta T de -45°C, a priori nécessaire pour le capteur CMOS.



Un vrai mode LP pour la camera, pris en charge directement par EZCap.



Un tube de gel silicone pour la chambre du capteur.



Le port autoguidage peut sortir du 12 bits.



L'extraction de la chaleur bénéficie d'un radiateur plus important et d'un plus gros ventilo.



A priori, le capteur n'est pas nouveau, même si on ne sait toujours pas de quel capteur il s'agit et il n'y a pas d'USB3 (la camera est orientée planétaire et CP ; pas planétaire pur).



Le lien vers la source des infos :



http://qhyccd.com/ccdbbs/index.php?topic=4925.msg26187#new

jpettit

jpettit

Posté
Posté
Je déterre ce topic car QHYCCD a présenté (rapidement) la deuxième version de la MiniCam5S, suite aux retours des betas testeurs de la V1.



Au menu, un système de refroidissement repensé avec 2 étages et un delta T de -45°C, a priori nécessaire pour le capteur CMOS.



Un vrai mode LP pour la camera, pris en charge directement par EZCap.



Un tube de gel silicone pour la chambre du capteur.



Le port autoguidage peut sortir du 12 bits.



L'extraction de la chaleur bénéficie d'un radiateur plus important et d'un plus gros ventilo.



A priori, le capteur n'est pas nouveau, même si on ne sait toujours pas de quel capteur il s'agit et il n'y a pas d'USB3 (la camera est orientée planétaire et CP ; pas planétaire pur).



Le lien vers la source des infos :



http://qhyccd.com/ccdbbs/index.php?topic=4925.msg26187#new



Merci pour cette mise à jour :-)

  • 1 mois plus tard...
easybob08

easybob08

Posté
  • Auteur
Posté (modifié)

Salut,



je re déterre le topic car QHYCCD semble avoir quasi finalisé sa nouvelle caméra, vu qu'ils communiquent sur un forum chinois, en chinois donc.



Les specs de la minicam5S n'ont pas bougé depuis l'annonce de la V2.



Par contre, ils annoncent une Minicam5F avec RAF intégrée (9 filtres de petit diamètre : 12mm si j'ai bien compris). La camera reprend le refroidissement de la version S et le capteur doit être identique. Pas de tarif annoncé (pour la version S, j'ai vu un tarif de 560$ sur le net).



Pour les filtres, ça doit être du LRGB Ha OIII SII IR UV



Si vous voulez voir la version F en image, ça se passe ici :

http://translate.googleusercontent.com/translate_c?depth=1&hl=fr&prev=search&rurl=translate.google.fr&sl=zh-CN&u=http://bbs.astron.ac.cn/thread-99504-1-1.html&usg=ALkJrhh8-SBJx2tP4mo4nsdmjg24RzEEzg

Modifié par easybob08
easybob08

easybob08

Posté
  • Auteur
Posté

Pour info et si ça vous intéresse, il est possible (pas encore absolument certain) que je teste la version F de la minicam5 (version avec RAF).



Si ça se confirme et que vous avez des questions, je pourrai essayer de voir les réponses que je peux trouver si j'ai la bestiole entre les mains.



Je vous tiens au courant si ça se confirme.

easybob08

easybob08

Posté
  • Auteur
Posté

Hello,



bon, ça a l'air de se confirmer que je vais pouvoir tester la miniCAM5F avec comme premiers filtres les classiques LRVB.



Je ferai un topic spécial sur cette camera (si je la reçois bien naturlich). Ne vous attendez pas à un feedback hyper pointu car je suis une quiche en CP et j'ai jamais eu de camera monochrome avec RAF. En plus, qui dis nouveau matériel dis temps pourri.



Je vous tiens au courant.



Alain

JMDSomme

JMDSomme

Posté
Posté

Yep! Je m'abonne pour rester au courant, c'est juste très cool l'idée des filtres mini dans la caméra... faudra voir si on aura du choix de filtres pour le cp.

easybob08

easybob08

Posté
  • Auteur
Posté

Aucune idée du prix par contre. La version sans RAF a l'air d'être à 560$. La version avec RAF risque de piquer un peu mais si on considère le cout d'une RAF motorisée avec 9 filtres, je pense que ça peut être intéressant. Les filtres de 12mm risquent d'être bien moins chers que des filtres 1"1/4 également.



En planétaire/lunaire, c'est la RAF qui sera intéressante avec un capteur mono, bien que le traitement soit surement un peu lourdingue par rapport à une camera couleur.



Là où je suis le plus curieux, c'est en CP avec un capteur refroidi et l'utilisation des filtres sélectifs (quand ils seront dispos). Normalement, la minicam5 est supportée nativement par EZCapture qui est un logiciel dédié à la LP et à l'utilisation des RAF. Ca va être à mon avis bien mieux que d'utiliser EZPlanetary pour les longues poses, même si ce soft le permet.



C'est une camera qui peut être intéressante, même si le capteur est petit. Comme le capteur est petit, on peu utiliser un reducteur 0.5x pour webcam (la résultat est pas pourri), ce qui fait que mon C6 pourra être utilisé à F/D 3.2 (avec le red celestron F/D 6.3) et ma Megrez 72 sera à F/D 3. Même si le champ n'est pas immense, il ne sera pas si riquiqui que ça. Bon, la résolution ne sera pas monstrueuse non plus.



Je pense que cette camera n'excellera en rien mais sera tout de même très intéressante sur une multitude de sujets.

easybob08

easybob08

Posté
  • Auteur
Posté

Les infos arrivent au compte goutte.



Il y a 3 modèles de miniCAM5.



MiniCAM5S avec ou sans sortie autoguidage. Capteur Aptina MT9M034 refroidi (double étage) en mono ou couleur. C'est la qhy5l-ii refroidie. Comme la température est donnée pour -45°C/t° ambiante, il y a la possibilité de mettre un réservoir de gel pour l'humidité.



Tarifs : difficile à dire. Avec les taxes et TVA diversent, entre 500 et 560 € je dirais en fonction de la version (autoguidage ou pas).



La miniCAM5F a en plus la RAF motorisée 9 filtres (en 12mm) mais a perdu l'autoguidage. Le tarif devrait se situé au voisinage de 750€. Je ne sais pas quels filtres sont inclus (possible LRGB de base) et pas d'infos sur les filtres supplémentaires. QHYCCD se renseigne pour des filtres supplémentaires suivants : Ha OIII SII IR UV.



La miniCAM5 est supportée par EZCap et EZPlanetary. Il y a les drivers ASCOM également. Je ne sais pas encore pour firecapture.



Pas d'infos sur la dispo réelle des cameras. Ca ne devrait plus tarder maintenant je pense.



Peut être également que la couleur des boitiers va évoluer. Pas certain cependant.

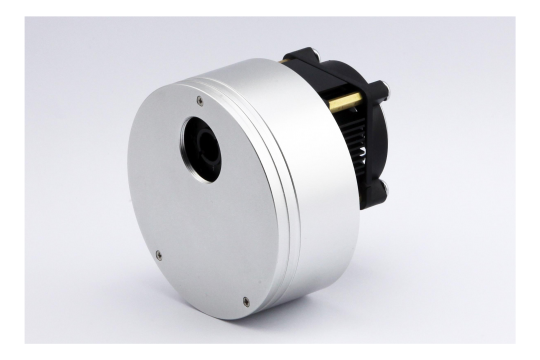

Une photo de la miniCAM5F :

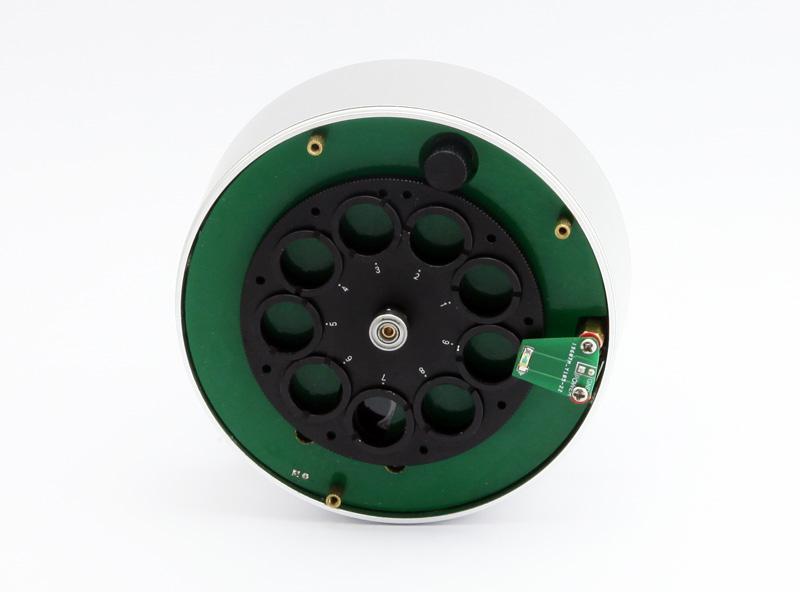

La RAF :






La suite quand j'ai plus d'infos.

JMDSomme

JMDSomme

Posté
Posté

Le trait de génie de ce montage c'est de pouvoir utiliser de tout petits filtres, intégrés dans l'encombrement de la caméra. L'ensemble doit pouvoir se monter direct au foyer d'un Newton à la place du secondaire?

Je pense qu'on verra rapidement des évolutions (capteurs) de ce truc!

J'attend les premiers tests avec intérêt.

JMDSomme

JMDSomme

Posté
Posté

Oui il y a l’excentrement qui dépasse un peu l'offset habituel....!

Le montage lui serait faisable assez simplement je pense sur un scope "fait pour" (monobras soutenant un chariot type crayford et une araignée en "U").

Bref... on n'y est pas mais ce serait tentant un astrographe hyper simplifié.

easybob08

easybob08

Posté
  • Auteur
Posté

Salut à tous,



ça y est, j'ai reçu la Minicam5F avec les filtres LRVB.



Comme la camera n'a pas encore été vraiment annoncée officiellement par QHYCCD, je dois, avant de filer des infos, voir avec le constructeur ce que je peux mettre sur le net.



Ce que je peux dire, c'est qu'elle est sympa et le package fait sérieux.



Je vous tiens au courant rapidement.



Alain
